模拟赛车H档序列换挡操纵机构

　　这套换挡操纵机构主要面向模拟赛车驾驶外设场景，用于替代普通游戏手柄或键盘的挡位输入，把真实车辆换挡时的机械动作、挡位吸入感和行程反馈还原到驾驶模拟器中。它既可以布置在直驱方向盘支架、铝型材座舱或折叠赛车架上，也能作为台架试验中的挡位输入装置，服务于驾驶培训、赛车游戏外设开发、人机交互验证等场合。

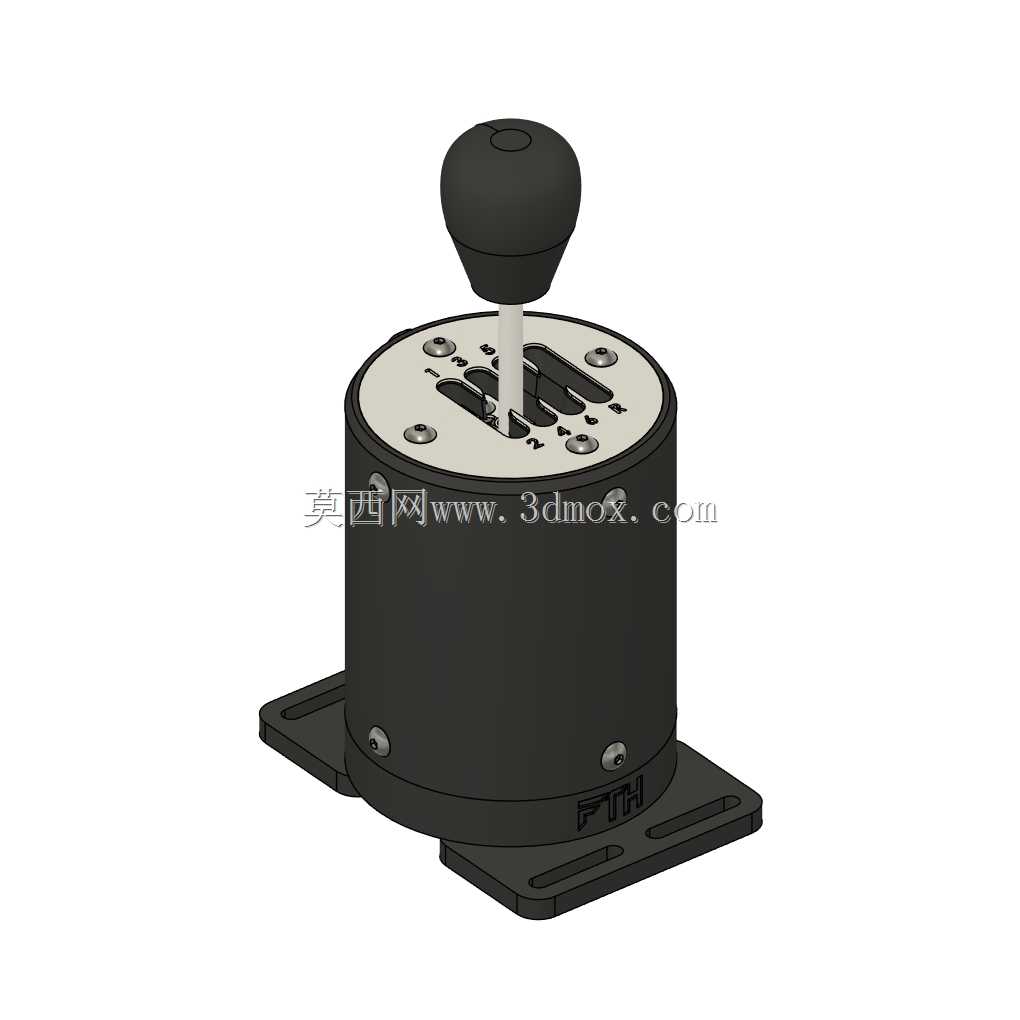

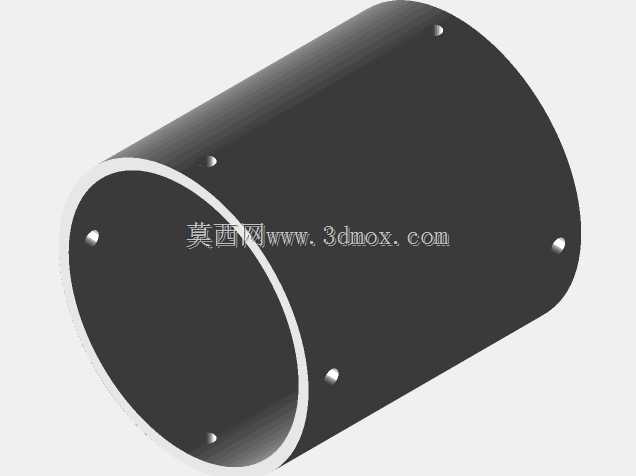

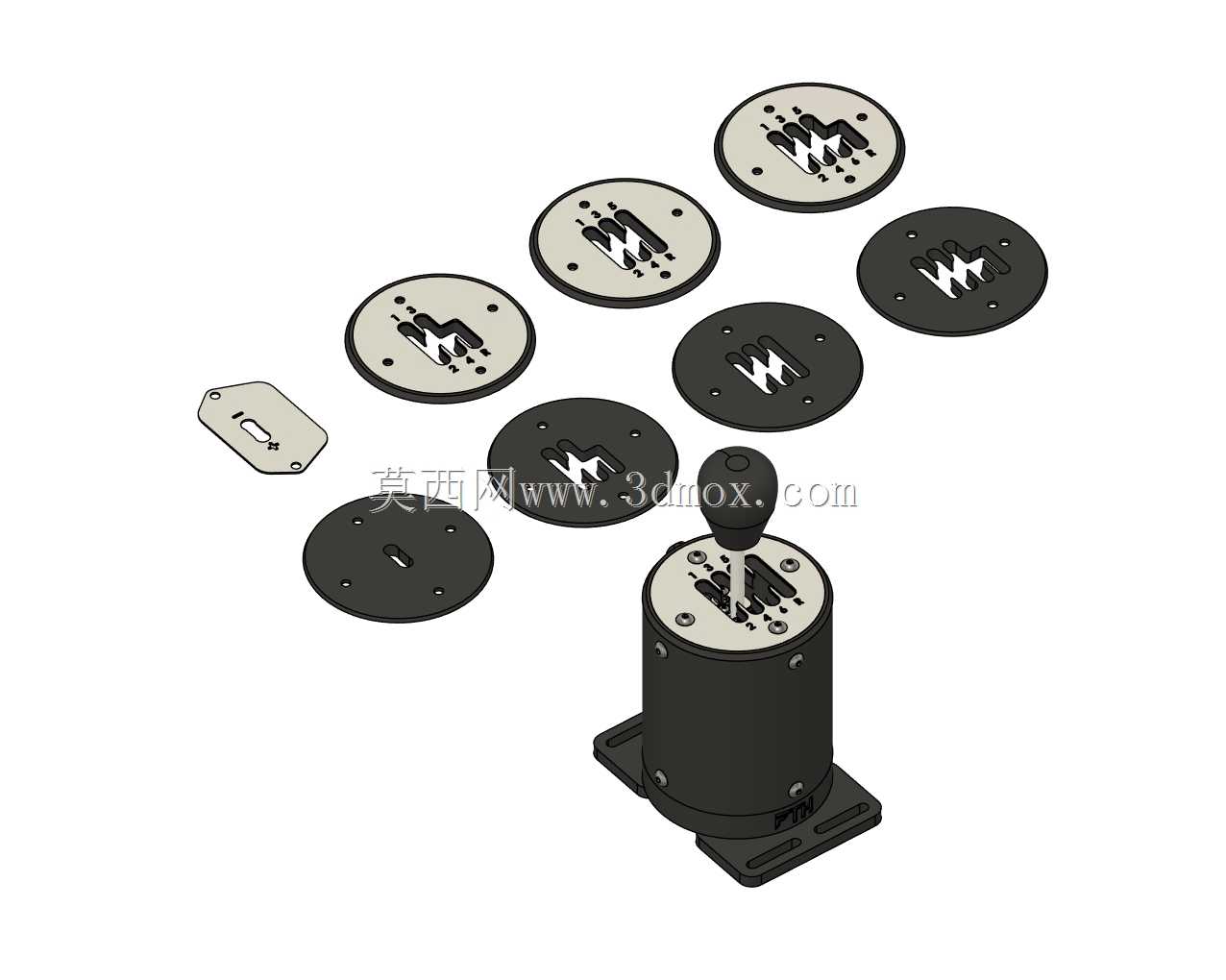

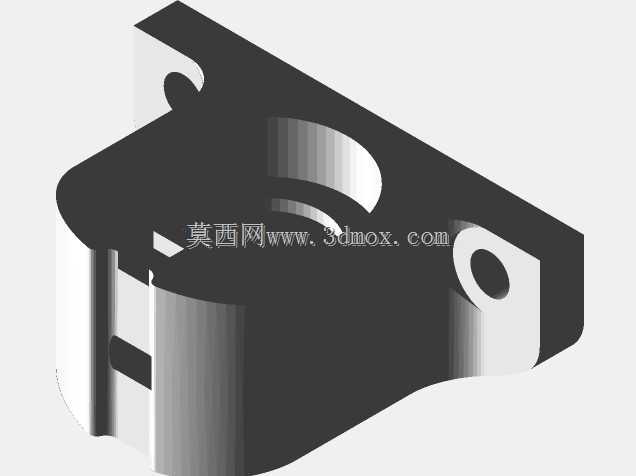

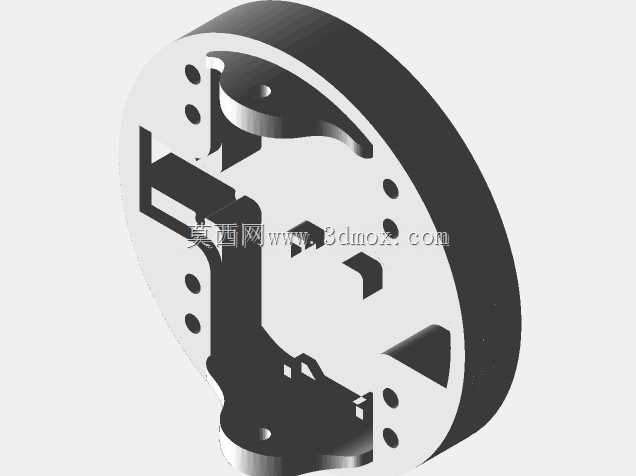

　　从结构上看，产品由底部安装座、圆柱形主体、顶部挡位盖板、竖直换挡杆和球形握把组成。底部采用带折弯边的法兰式安装板，板上预留长圆形安装孔，能够吸收支架孔位偏差，方便通过螺栓固定在不同厚度的台面板上。圆柱主体承担内部导向、定位和回弹机构的容纳作用，外壳侧壁设置紧固螺钉，便于装配时锁定内部组件，也为后期维护留出拆装空间。

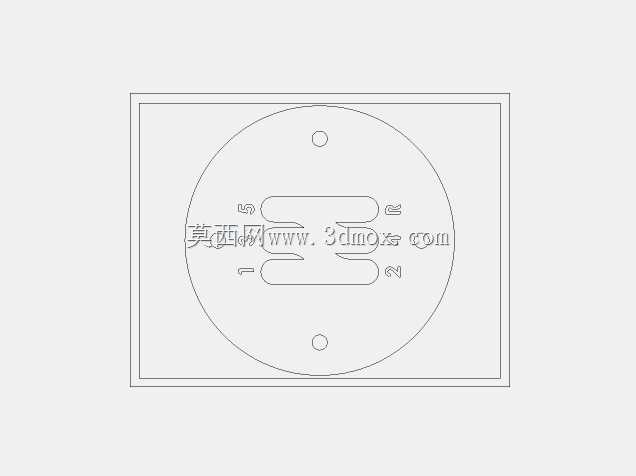

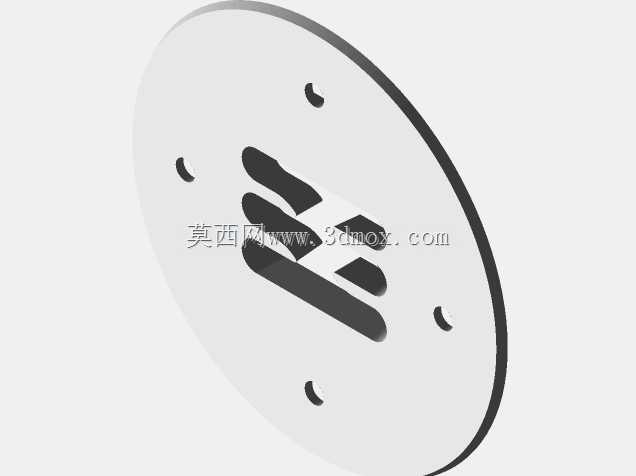

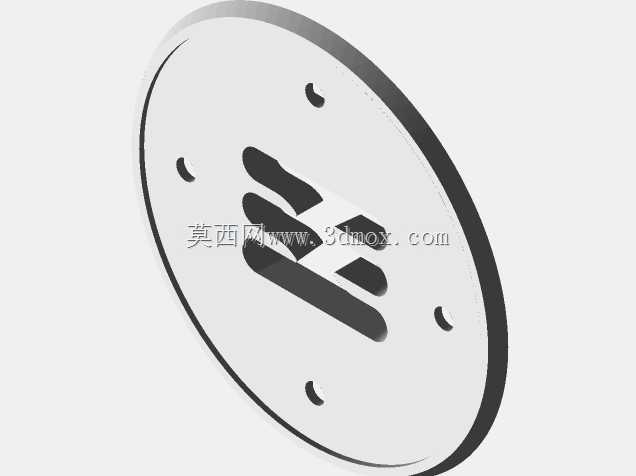

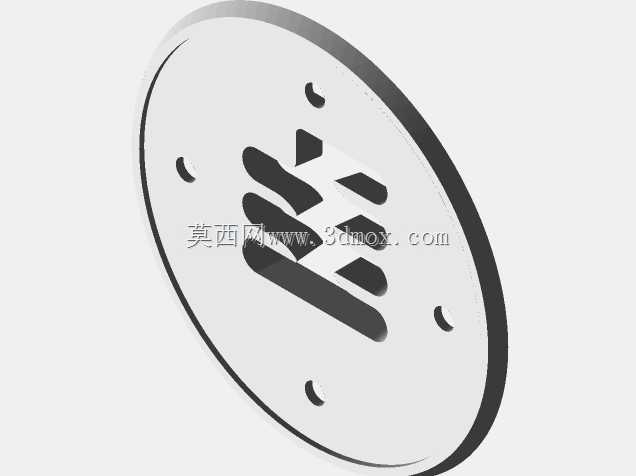

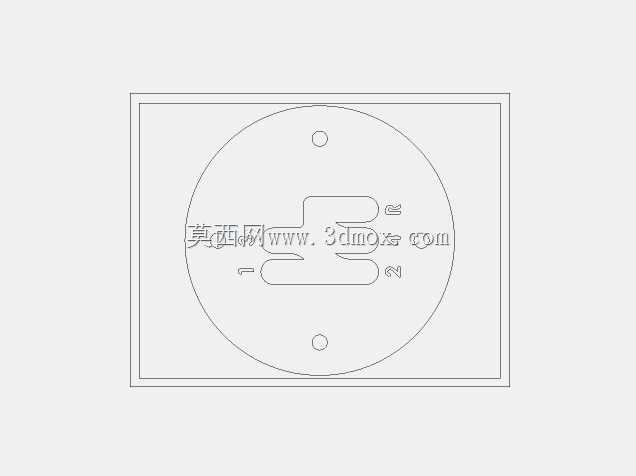

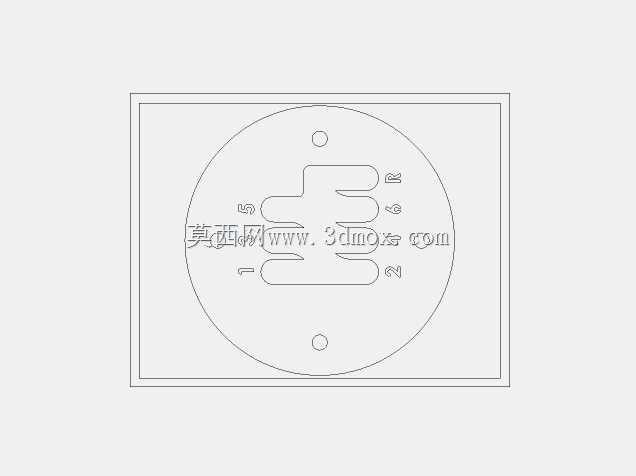

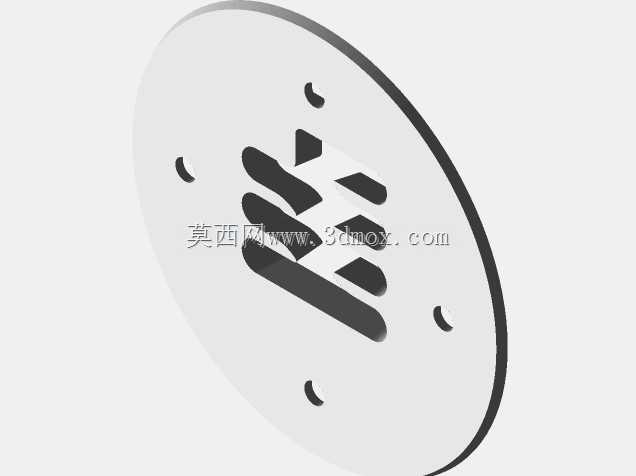

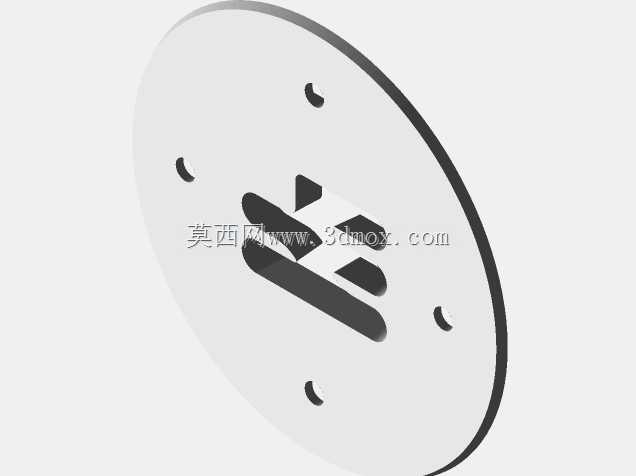

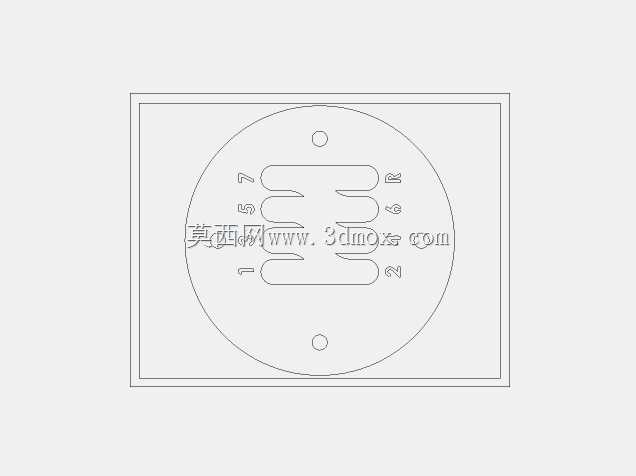

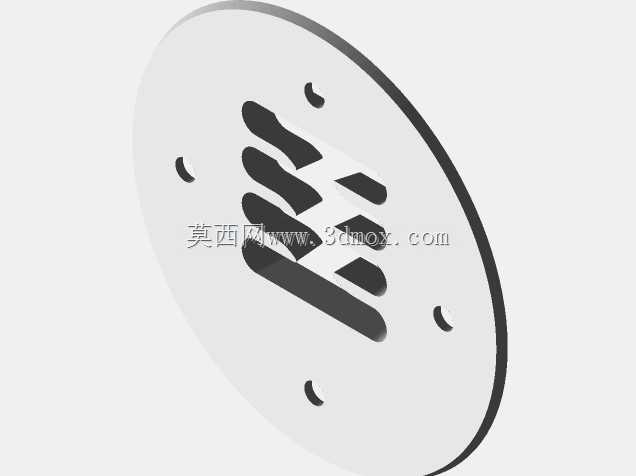

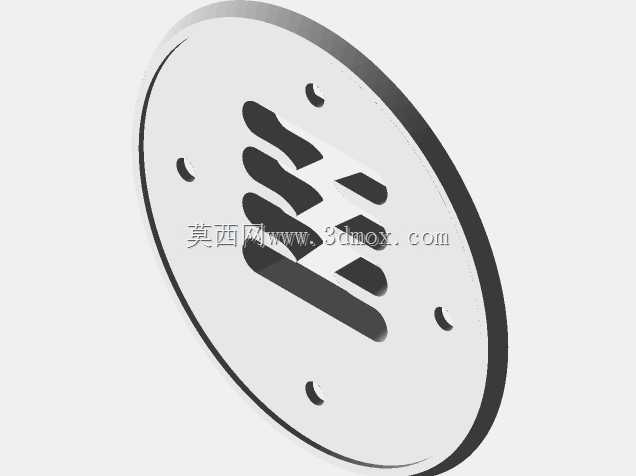

　　顶部盖板是挡位逻辑的核心区域。盖板上加工出H形导向槽，槽道限定换挡杆在横向选档和纵向挂档两个方向上的运动轨迹，使操作者能够按照手动变速箱的习惯完成一至六挡以及倒挡切换。槽口边缘的金属衬板可以降低杆体反复滑动造成的磨损，多个沉头螺钉将盖板压紧在主体上，保证导向面在高频操作下不松动。换挡杆从盖板中心伸出，上端连接球形手柄，握持位置接近实车挡把，手掌包裹后能够自然完成推拉和侧移动作。

　　设计思路上，该机构并不追求复杂的变速箱内部齿比结构，而是把重点放在挡位路径、操作力感和安装可靠性上。模拟赛车使用中，换挡动作频率高、侧向冲击明显，若导向槽过浅，杆体容易越槽；若回弹阻尼过大，连续降挡会显得迟滞。因此，主体内部需要围绕选档回中、挂档定位和档位阻尼进行布置，使杆体在进入每个挡位槽位时具有明确停顿，回到空挡时又能稳定居中。圆柱形外壳有利于内部旋转和滑动件同轴布置，也能让整体外形更紧凑，减少在赛车座舱前部占用的空间。

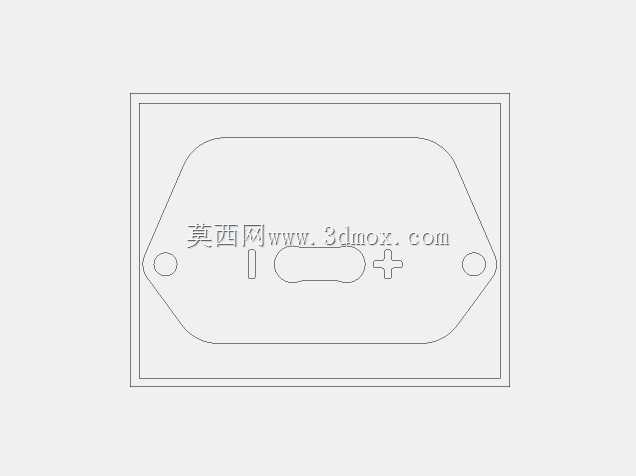

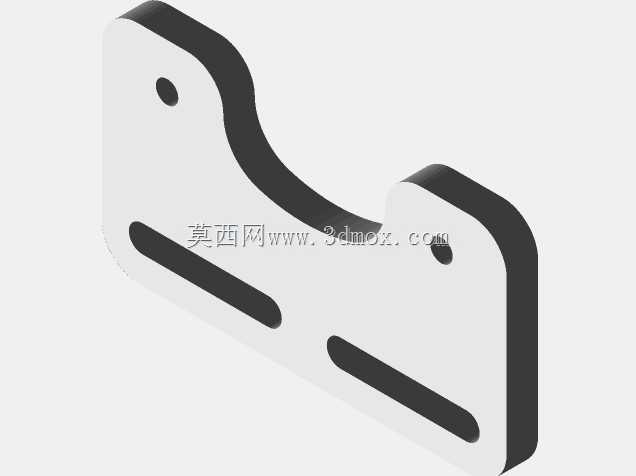

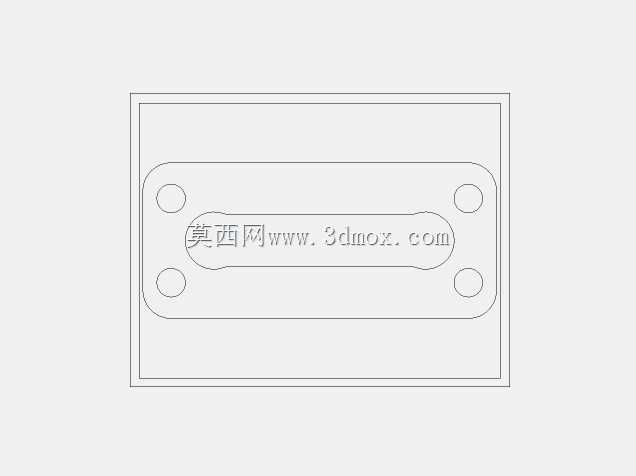

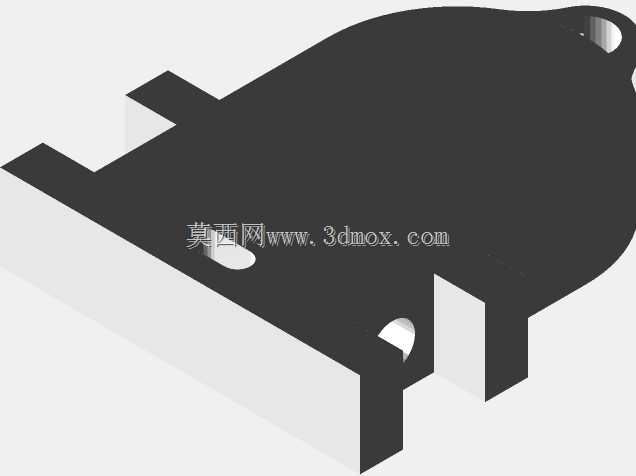

　　安装边界方面，底部法兰向主体两侧展开，形成稳定支撑面；安装孔采用长槽而非单一圆孔，适配座舱支架在前后方向的调节需求。整体高度以人手自然搭放为原则，挡把球头位于盖板上方，操作者肘部依托座椅扶手或大腿支撑时，手腕不需要大幅抬高。对于三维建模和结构设计人员，该类产品需要重点检查换挡杆在极限槽位时与盖板边缘的间隙、球头与杆体连接强度、底座螺栓沉头区域厚度，以及外壳螺钉与内部运动件是否发生干涉。

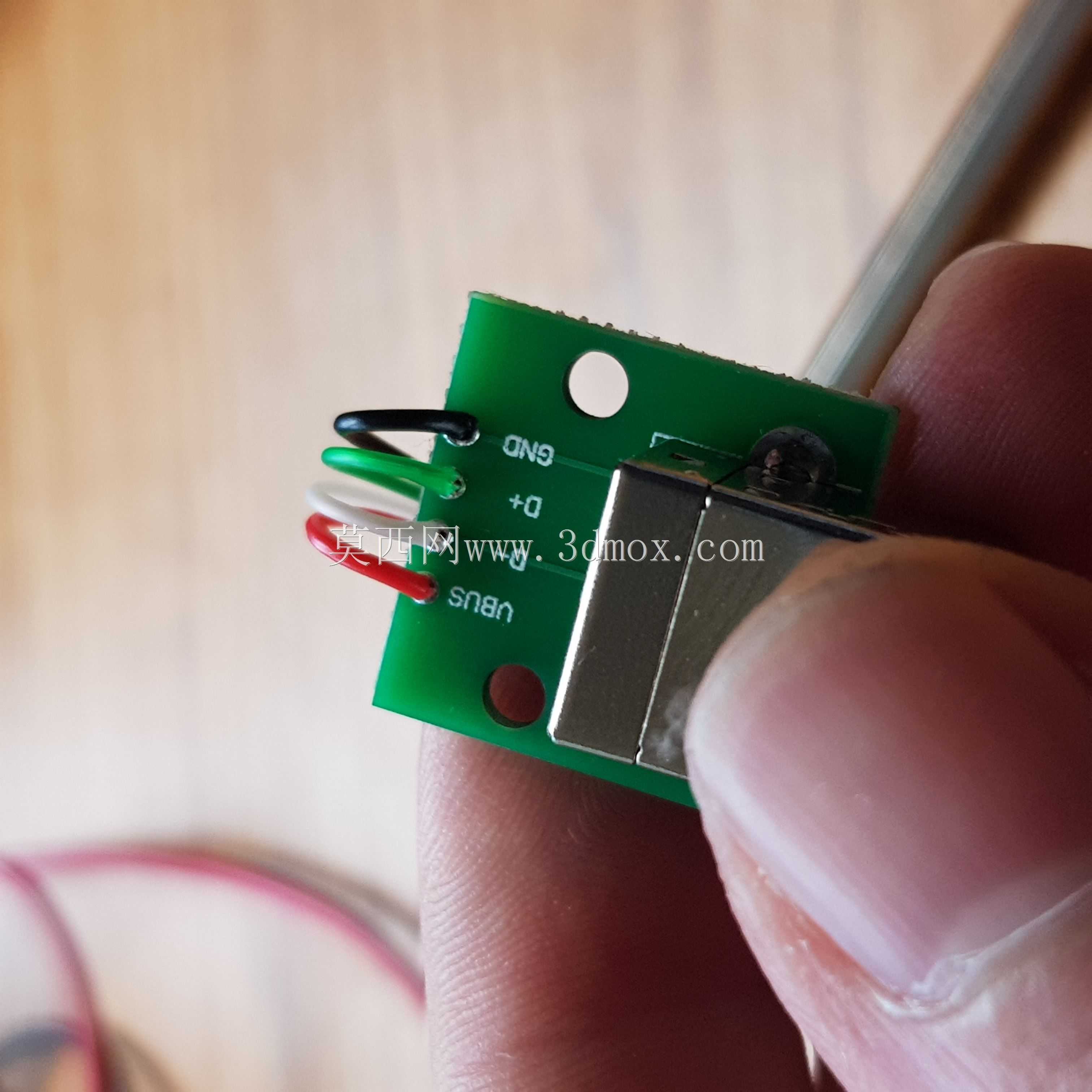

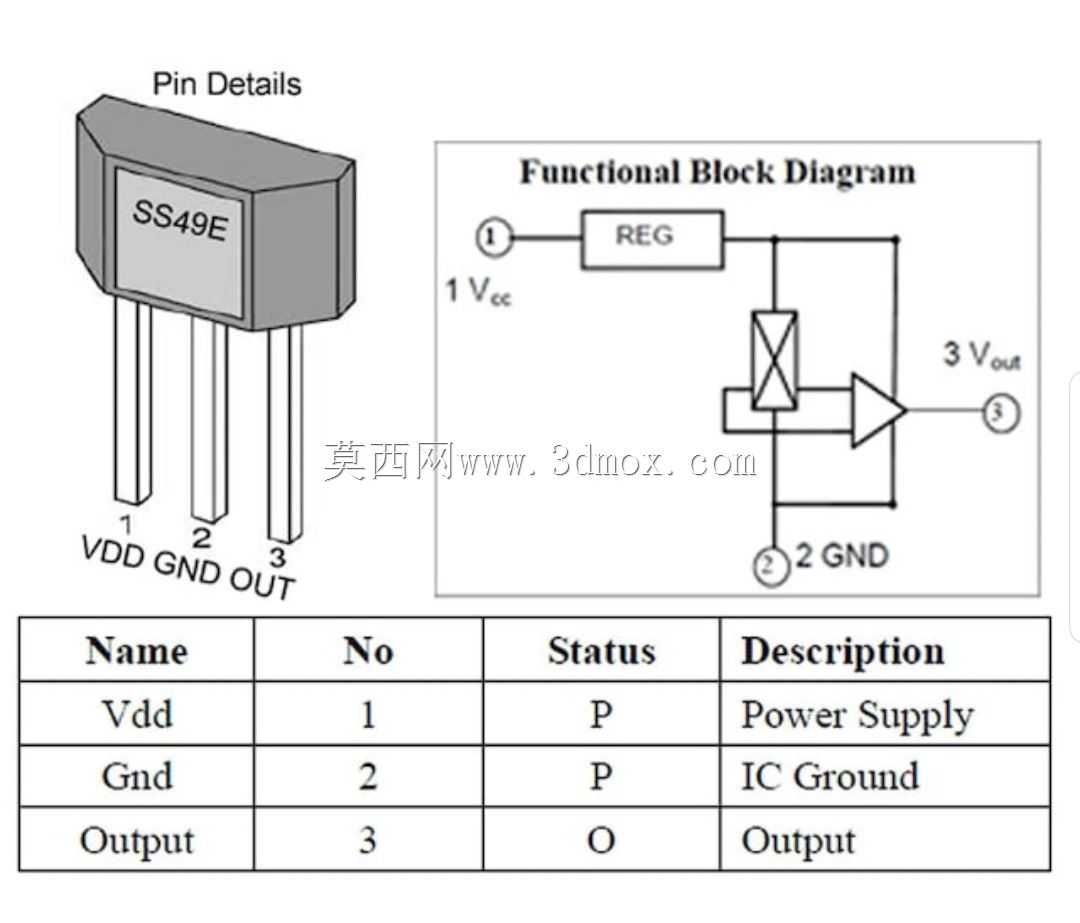

　　在实际使用中，H形换挡模式强调传统手动挡车辆的操作节奏，适合漂移、拉力、经典赛车和民用手动挡车型模拟；若配合内部感应元件，也可扩展为顺序换挡逻辑，通过前后推动完成升挡和降挡。机构本体不依赖大型传动部件，核心价值在于把机械位移转化为稳定、可重复的挡位信号，并通过槽道、弹簧和定位件提供触觉反馈。

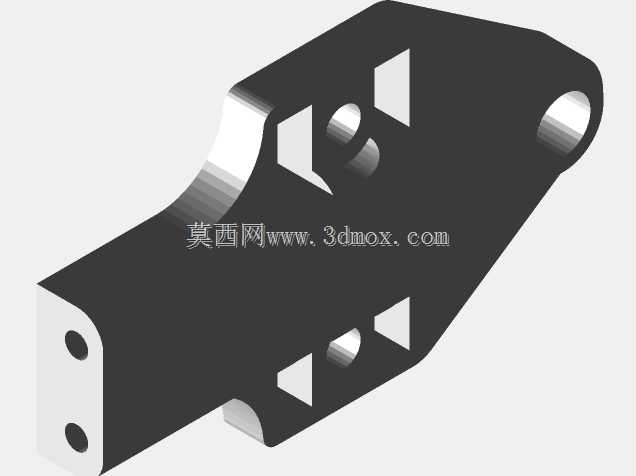

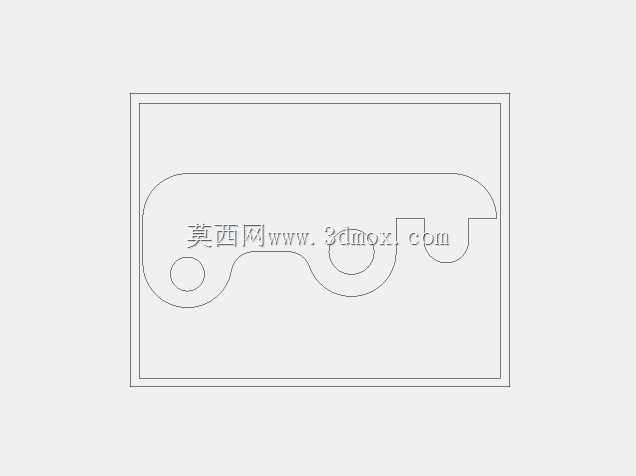

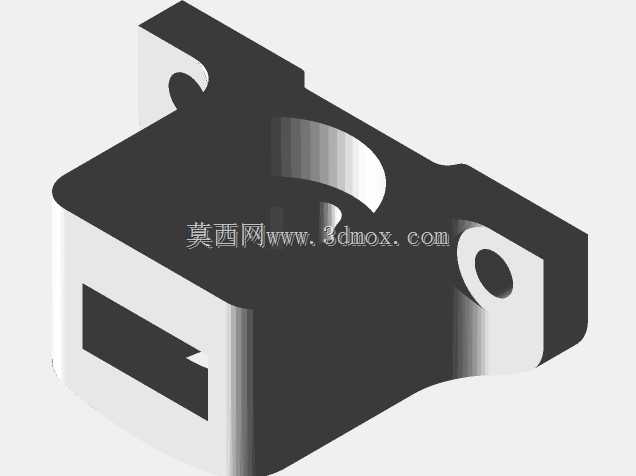

　　建模时可将产品拆分为底座、筒体、盖板、导向槽嵌件、换挡杆、球头、紧固件和内部回位元件若干层级。外形曲面集中在球头和圆柱筒体，盖板与底座则以钣金或机加工件思路构建。工程图表达中应关注底座安装孔中心距、筒体外径、盖板厚度、挡杆伸出高度和球头握持直径，这些尺寸直接决定它能否装入现有赛车模拟器支架，以及操作者坐姿下是否具有接近实车的换挡姿态。
