直驱式赛车模拟力反馈执行机构

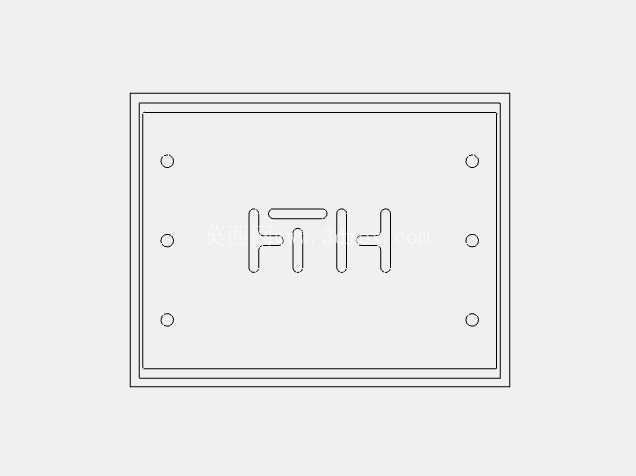

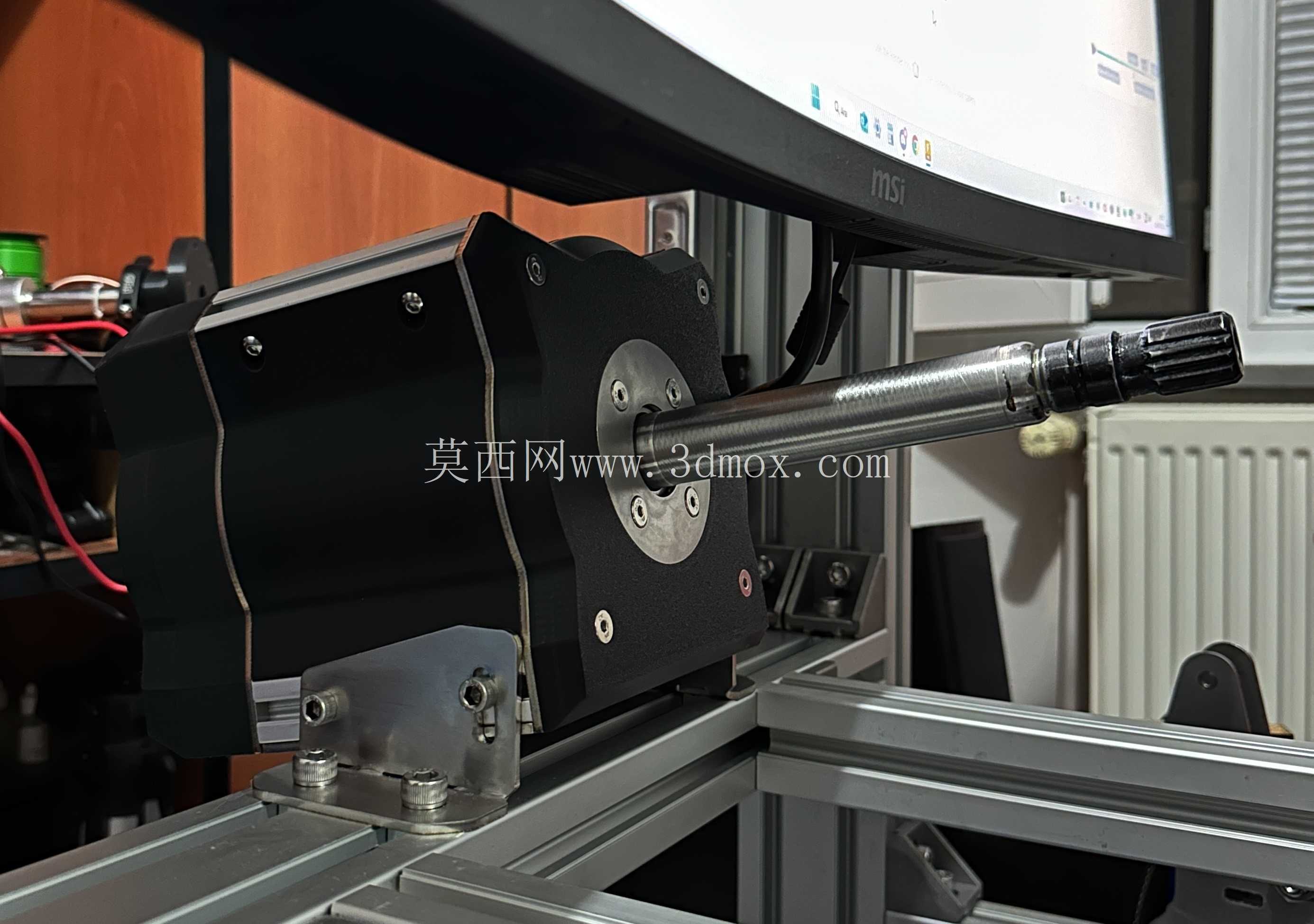

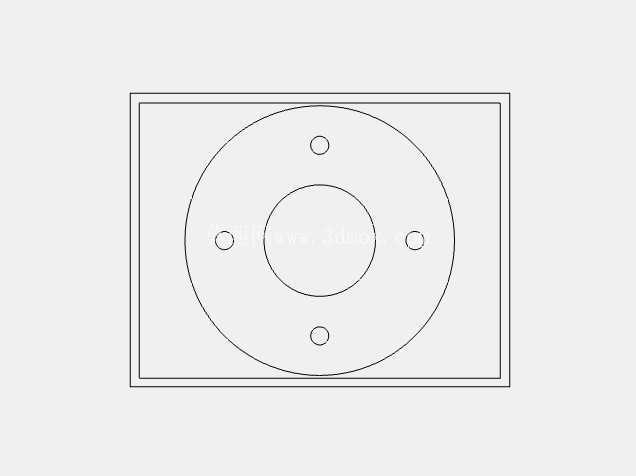

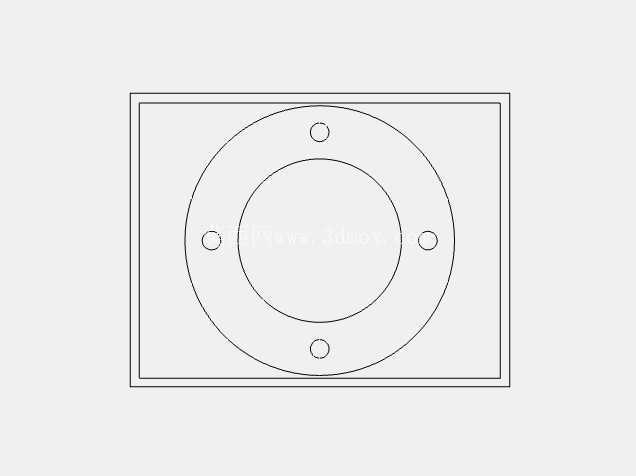

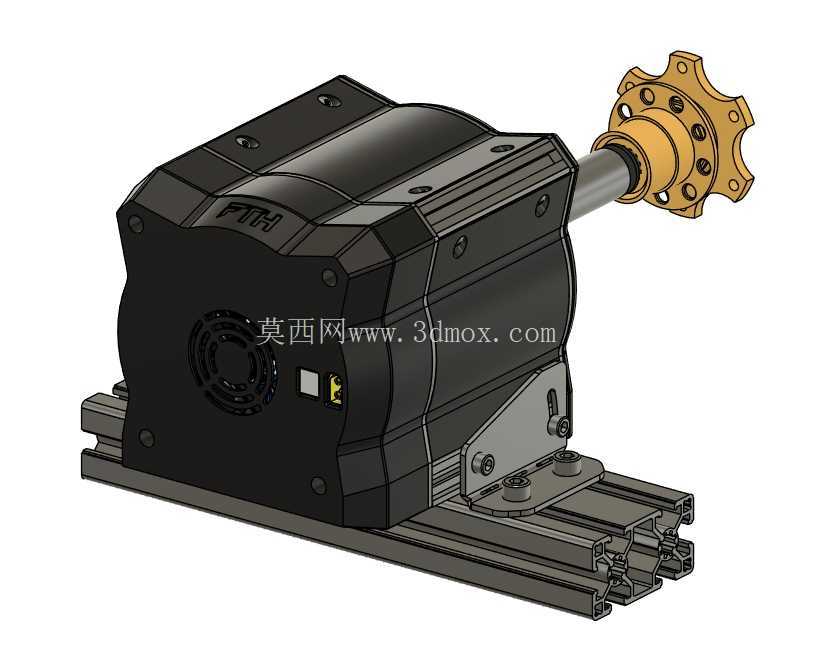

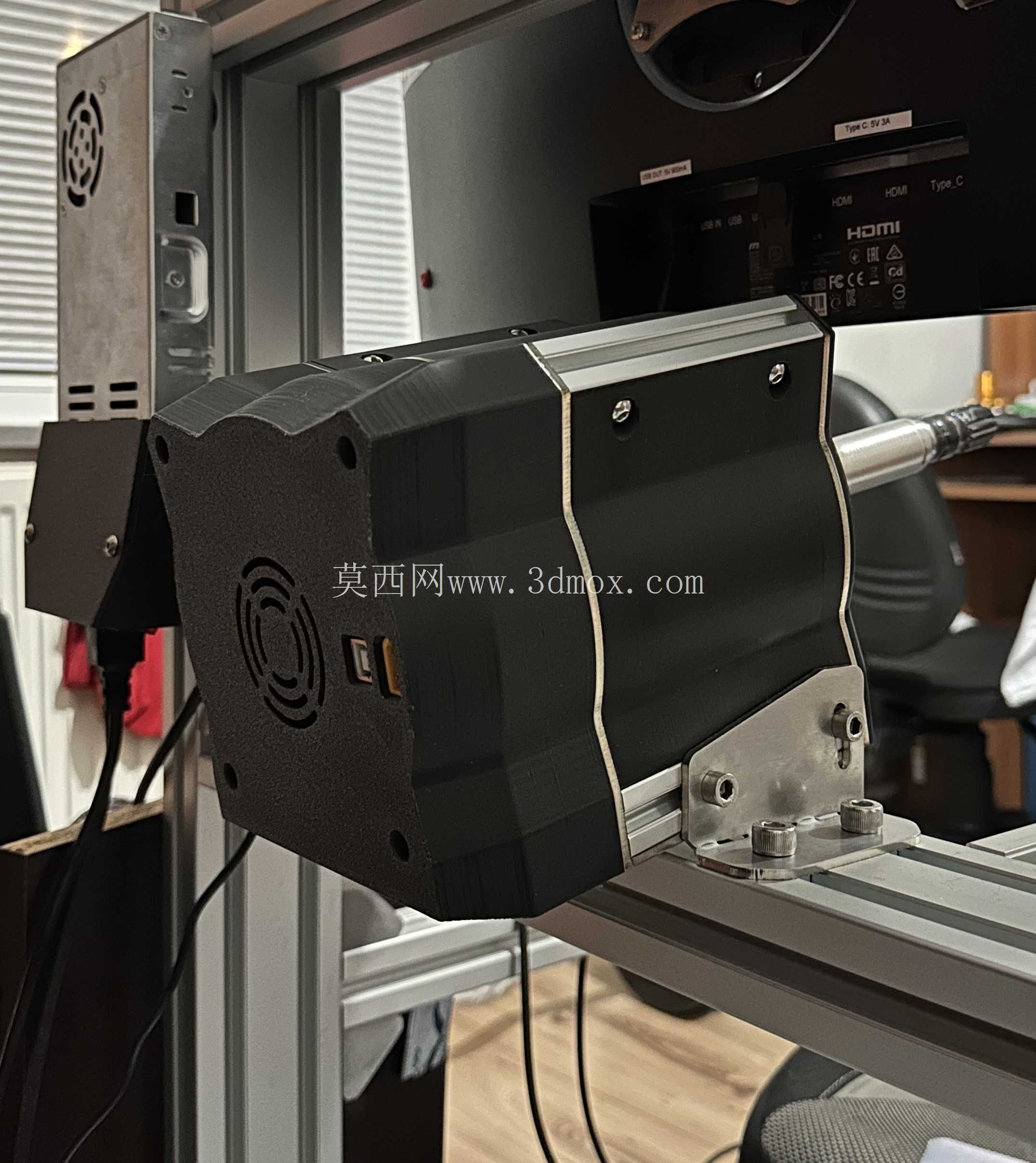

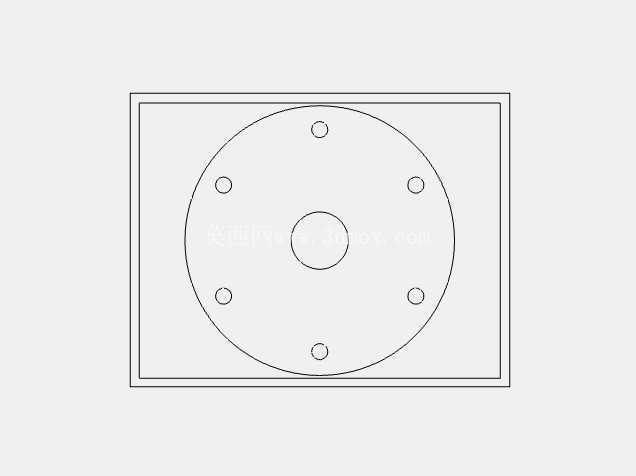

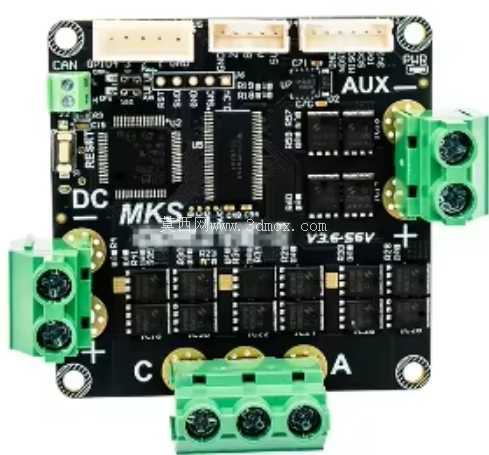

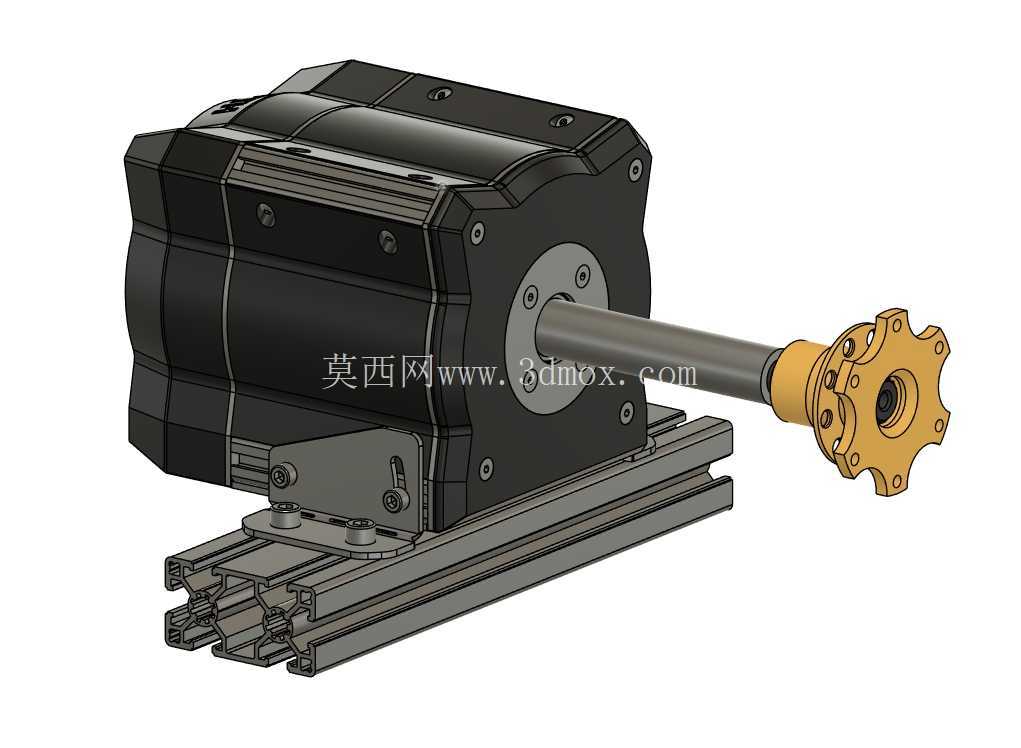

　　这套直驱力反馈基座的结构方案，围绕赛车模拟训练场景的核心诉求展开，没有沿用消费级外设的塑料壳体堆叠思路，而是把工业直驱伺服的刚性逻辑移植到模拟设备上。整机主体采用分段式黑色金属壳体，内部容纳大扭矩直驱电机与驱动控制板，壳体表面预留多组散热格栅与安装螺孔，侧面布置状态指示灯与调试接口，所有外露紧固件都做了沉头处理，避免操作过程中剐蹭线材。输出轴端没有采用常见的快拆塑料法兰，而是加工了星型多孔金属转接盘，盘面均匀分布六组安装孔位，可兼容不同孔距的赛车方向盘、力反馈摇臂或者定制操作手柄，轴套位置做了台阶定位，转接盘套入后靠端面贴合保证同轴度，转动过程中不会出现径向窜动。

　　底部支撑没有采用独立桌面夹具的零散方案，直接集成了标准工业铝型材滑轨底座，型材槽口沿整机长度方向贯通，用户可以根据座舱架的安装孔位随意滑动调整固定点，不管是钢管型材模拟座舱、铝型材平台还是桌面定制支架，都能通过T型螺栓直接锁附，不需要额外打孔转接。从实际使用场景来看，这类直驱机构主要面向专业赛车模拟训练、驾驶体验场馆、高校车辆工程仿真实验室，替代传统齿轮传动、皮带传动的消费级方向盘，电机转子直接和输出轴刚性连接，没有传动间隙，路面颠簸、轮胎打滑、路肩冲击这些力反馈细节可以直接传递到操作者手上，动态响应延迟控制在毫秒级。

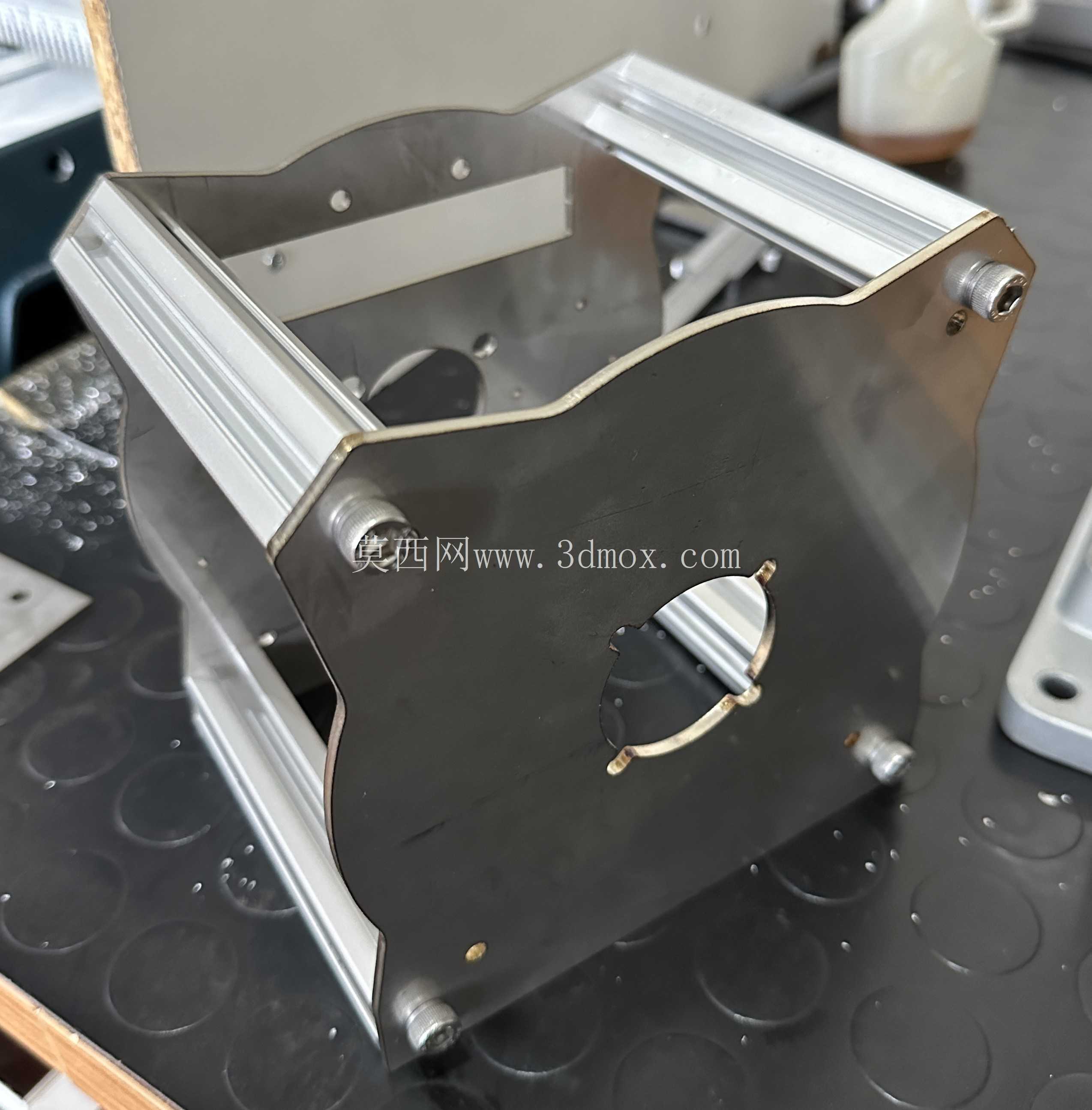

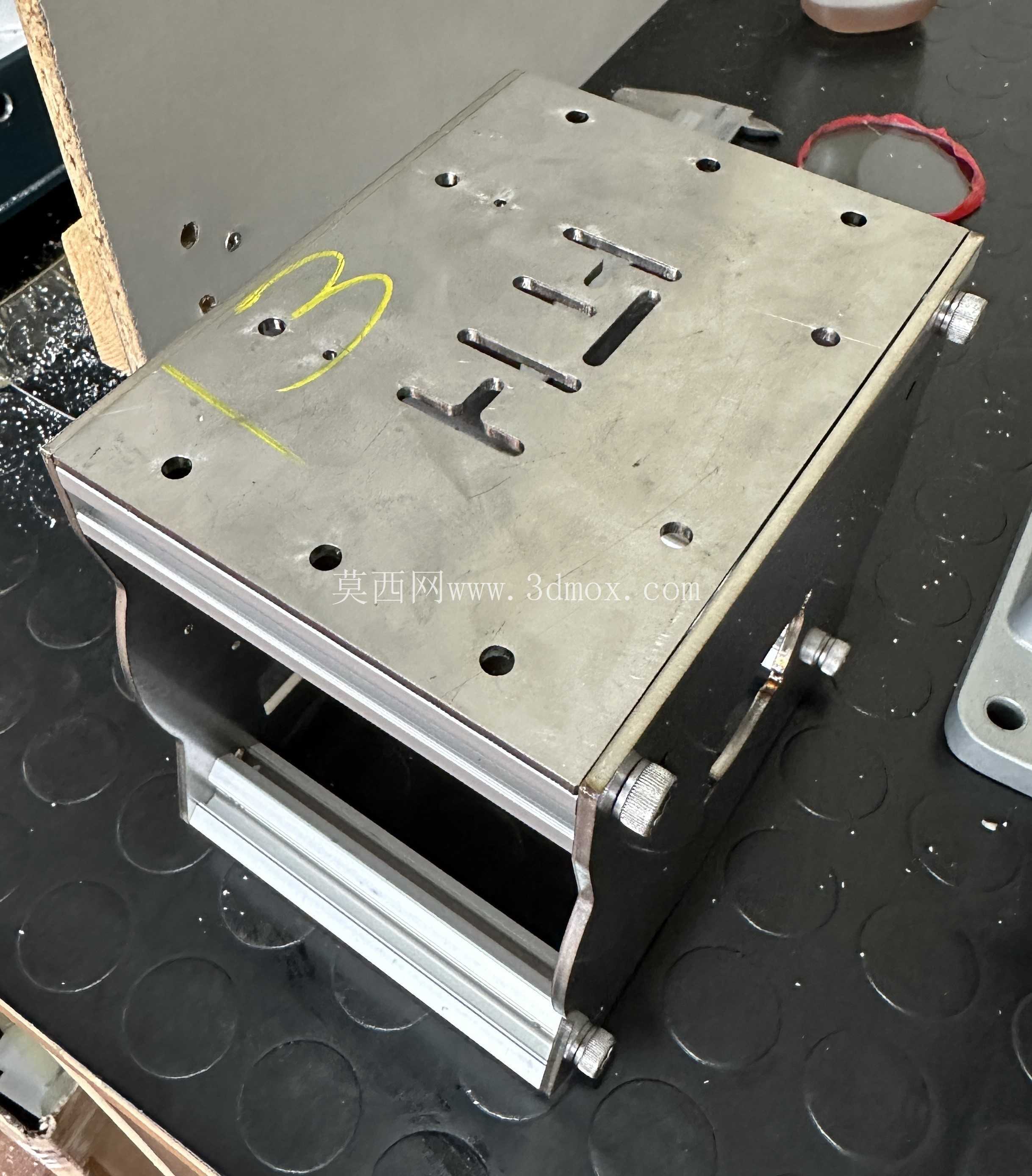

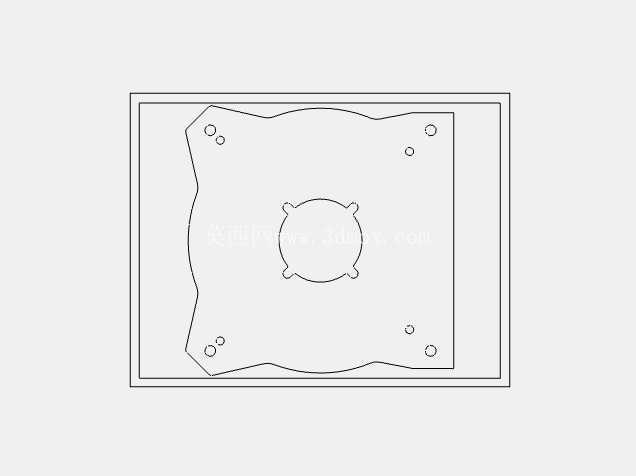

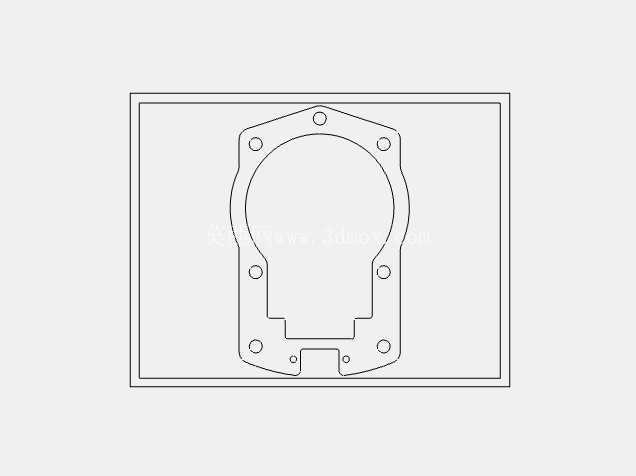

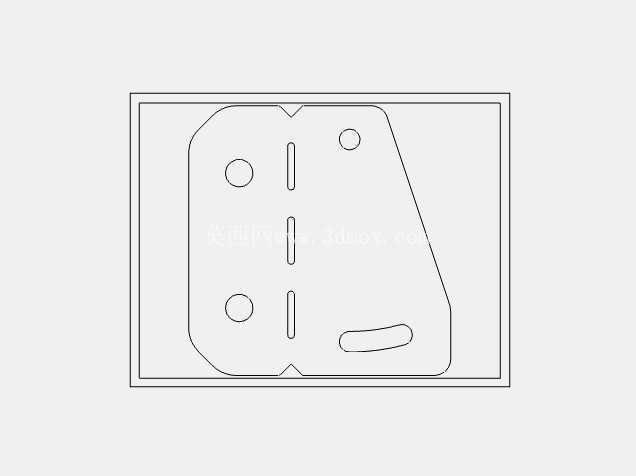

　　结构设计阶段首先考虑的是抗扭刚性，整机壳体采用多筋位布局，电机定子和壳体之间通过止口定位，锁紧螺丝沿圆周均布，大扭矩输出时壳体不会出现形变共振；底部铝型材底座和主机壳之间通过L型折弯金属支架连接，支架两侧增加三角加强筋，承受方向盘反复正反扭转的交变载荷时，连接位置不会出现松动。安装边界上，主机主体沿轴向的长度预留了足够的手轮安装空间，星型转接盘突出主机端面的距离经过核算，安装13寸标准赛车方向盘后，方向盘背面和主机壳体之间留有充足间隙，握持转动时手指不会碰到壳体；底座铝型材的宽度适配市面主流40系列工业铝型材的槽距，整机重心落在底座支撑面中心，即使输出最大扭矩，整机也不会出现翘动。

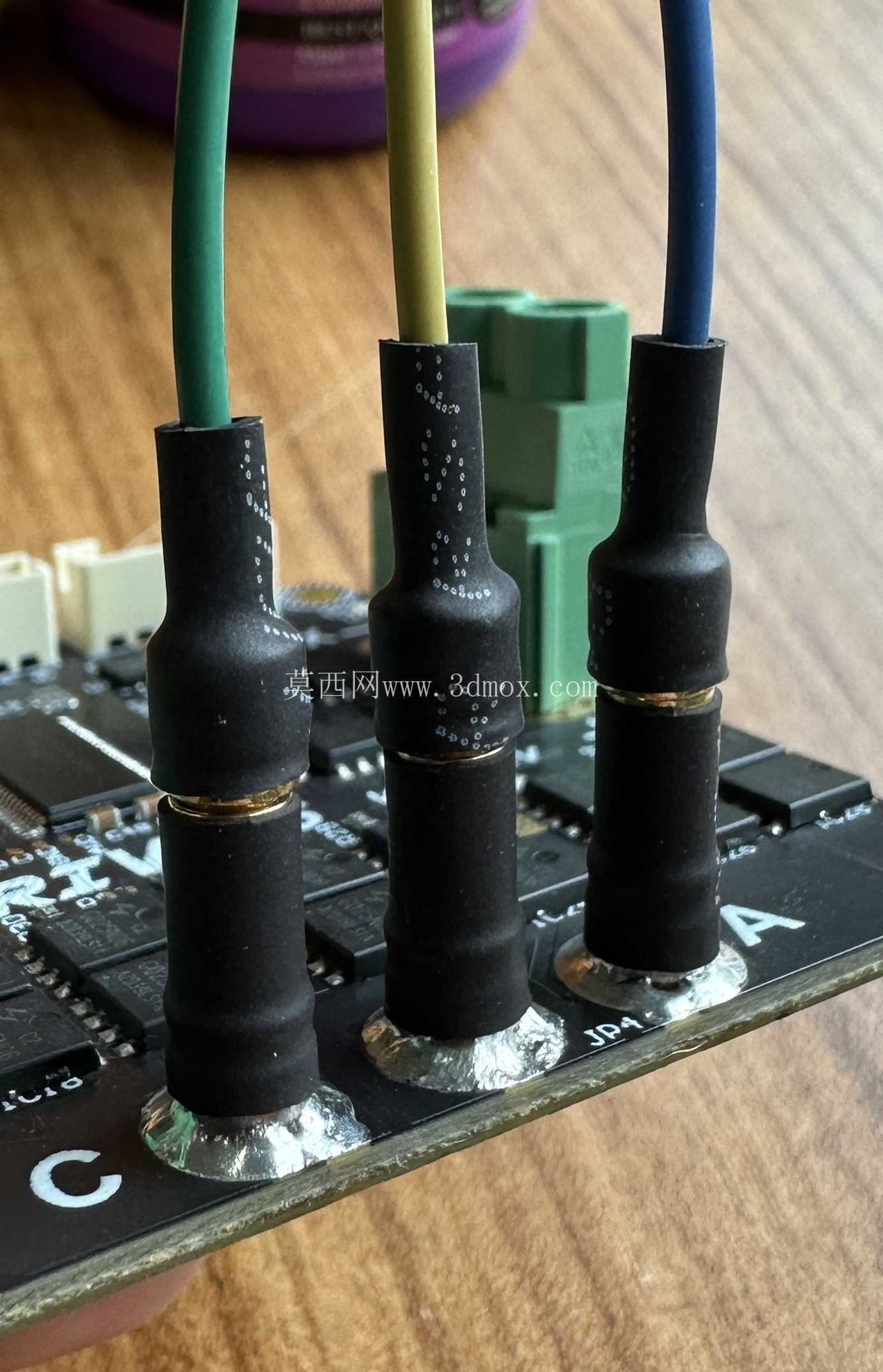

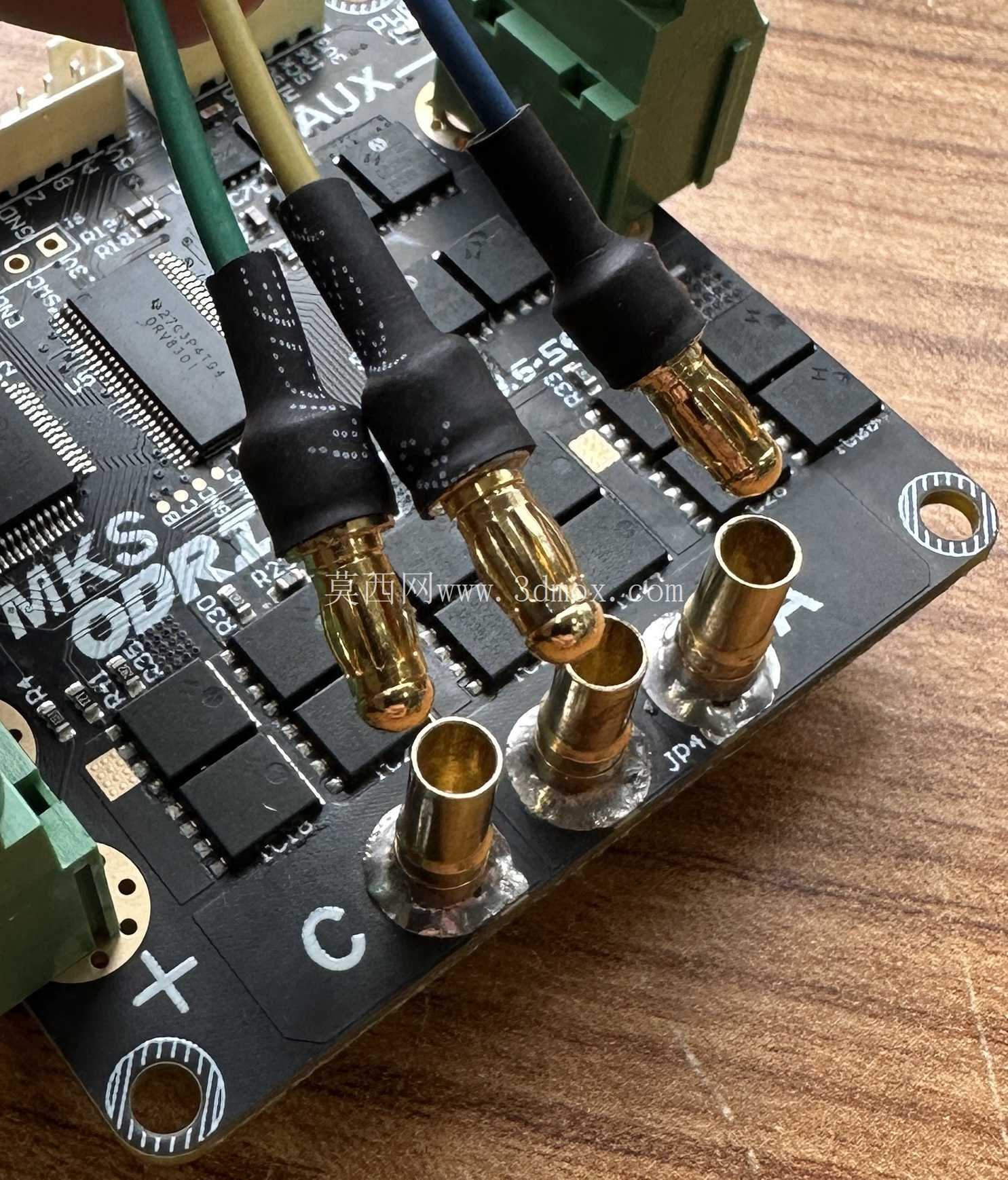

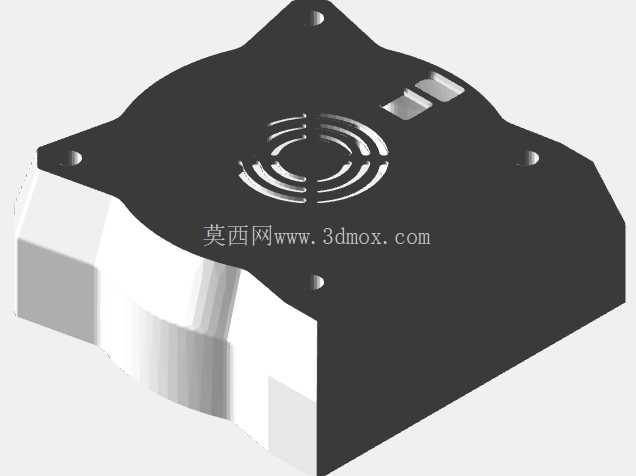

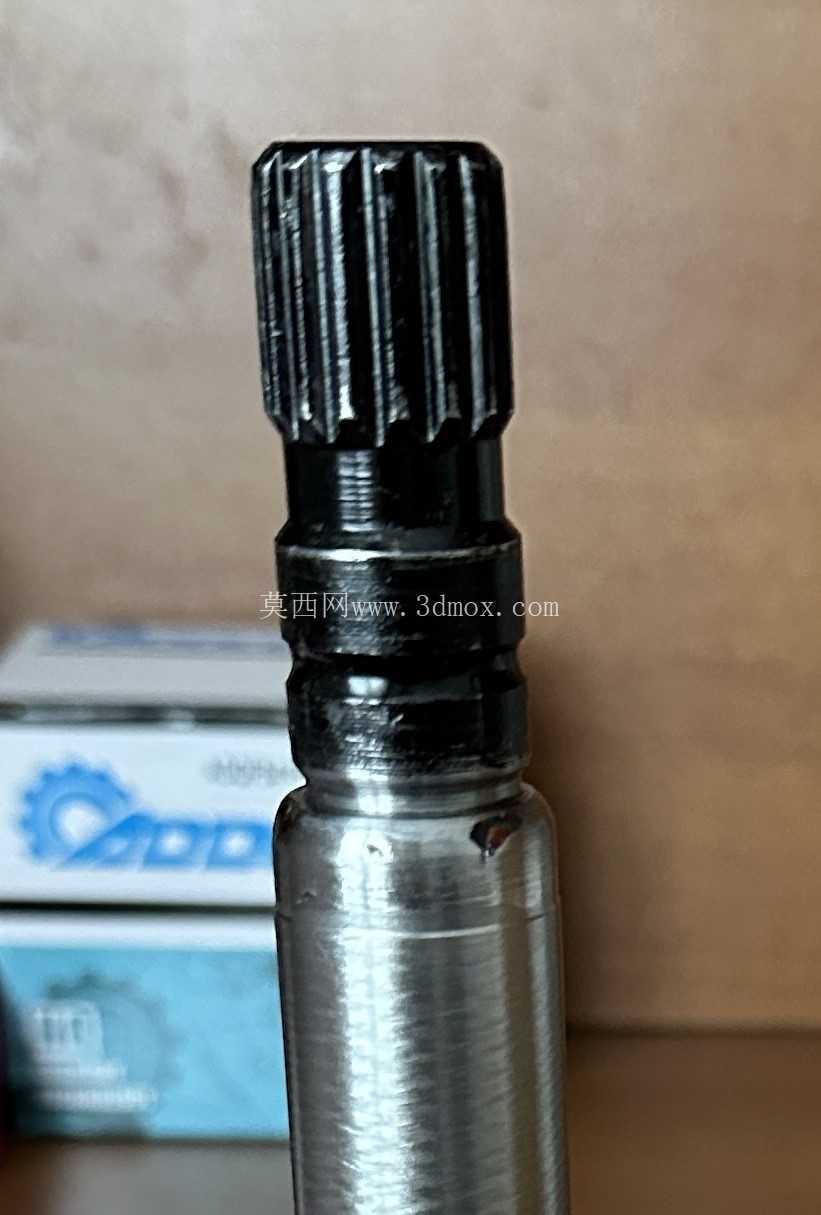

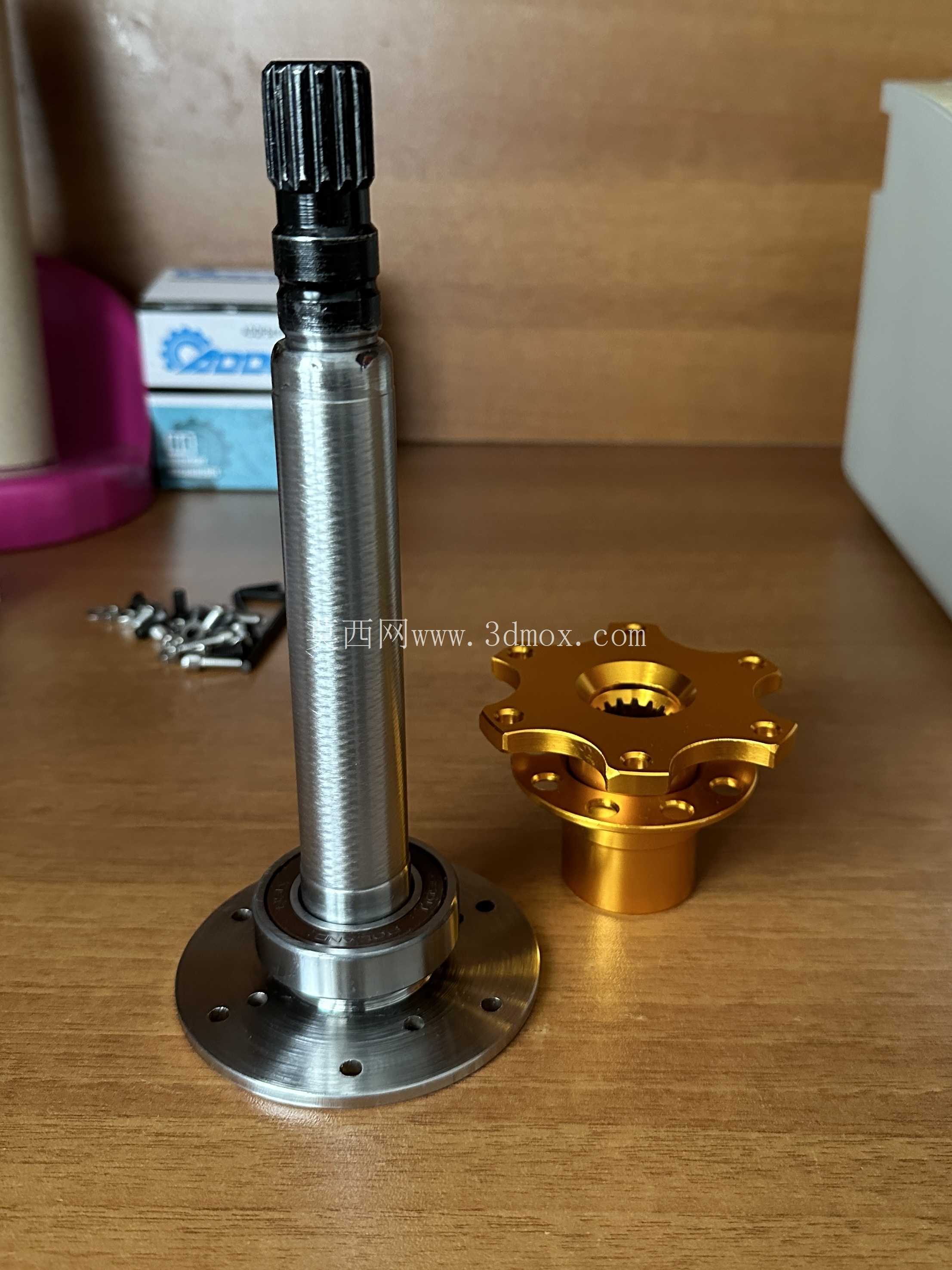

　　壳体侧面的散热通道顺着电机轴向布置，长时间连续训练时，电机产生的热量可以通过壳体格栅自然对流散出，不需要额外加装散热风扇，避免运行时引入风扇噪音干扰模拟体验。输出轴的轴承选用成对角接触轴承，同时承受径向力和轴向力，操作者猛打方向或者施加轴向按压时，轴系不会出现窜动，轴承端盖做了密封处理，模拟场馆多灰尘的环境下也能长期保持润滑状态。星型转接盘的外缘做了圆弧倒角，安装拆卸方向盘时不会划伤手部，盘面上的不同孔位分别对应主流模拟方向盘的安装标准，不需要额外定制转接法兰就能快速切换不同操作终端。主机壳体上的安装孔位同时支持侧壁固定方式，空间紧凑的模拟座舱里，可以把主机直接锁在座舱面板正面，省去底部底座的占用空间。整套结构把工业直驱电机的可靠结构和模拟赛车的使用需求结合起来，没有多余的装饰结构，每一处外形特征都服务于刚性提升、安装兼容或者散热需求，调试维护时拆开壳体端盖就能直接接触驱动板与电机接线，场馆运维人员不需要专用工具就能完成常规检修。
