这套结构面向桌面级FDM设备的人机交互升级场景,核心是为Ender6机型配套五寸DSI电容触控IPS液晶面板的安装外壳与固定支架,解决原厂显示组件尺寸偏小、交互层级繁琐、外接显示方案布线杂乱的实际问题。在桌面3D打印车间、小型创客工坊、教学实训工位中,操作人员需要频繁查看喷头温度、热床温度、打印进度、设备状态,也要快速执行回零、预热、调平、暂停等动作,原厂小尺寸屏幕在远距离观察和触控操作时存在明显局限,而采用HDMI外接屏、独立供电屏的常规改装方式,往往需要同时布置视频线、USB触控线、电源线,线缆数量多,走线穿过设备框架时容易与运动轴拖链、同步带发生干涉,后期维护拆装也十分麻烦。本方案选用DSI接口触控屏,仅通过一根细带状柔性电缆即可同时完成视频信号与触控信号传输,树莓派端无需额外加载复杂驱动,配合KlipperScreen系统即可直接实现图形化交互,整机外部没有多余明线,设备外观和走线整洁度大幅提升。

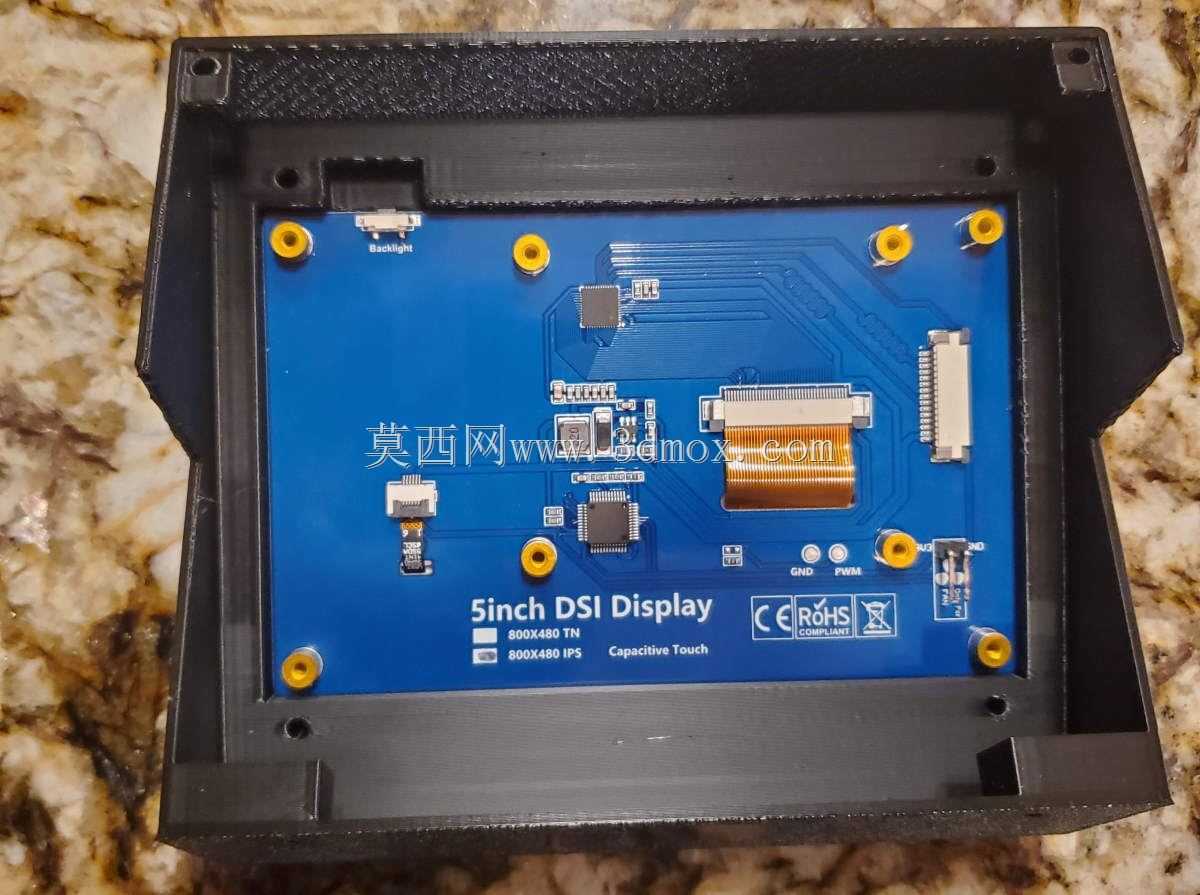

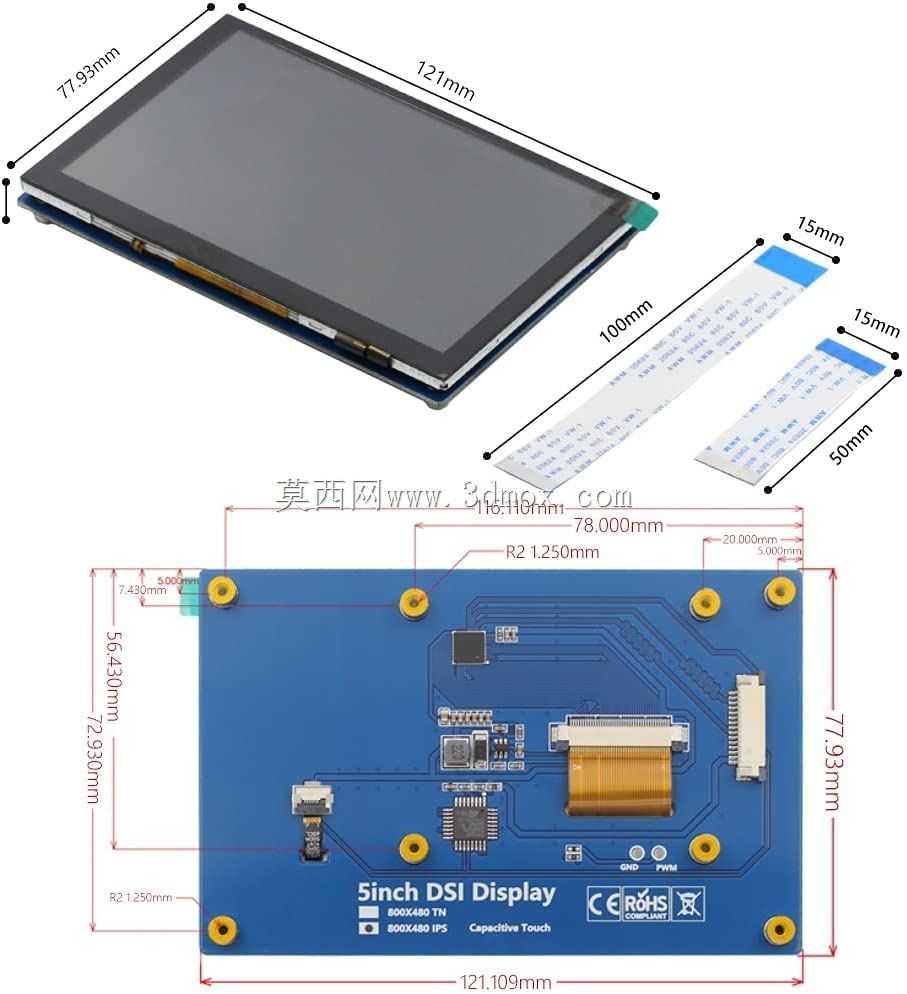

从结构设计思路来看,外壳优先围绕屏幕可视边界、触控操作空间和设备原有安装位展开。五寸面板的显示区域需要完全外露,正面边框不能压覆可视区,也不能遮挡电容触控边缘,因此外壳前框采用窄边包覆形式,仅在面板四周保留足够承托宽度,保证屏幕装入后不会前后窜动。背部型腔依据屏幕模组、FPC出线位置和固定孔位进行避让,重点在屏幕下方和侧部留出柔性电缆弯折空间,避免装配后线缆被外壳压死。DSI排线属于薄型柔性件,弯曲半径过小会造成信号不稳定甚至排线断裂,因此模型在出线位置设计了平缓的走线槽,使排线从屏幕插座引出后能够沿外壳背部自然导向设备下方控制板区域,而不是形成锐角折弯。

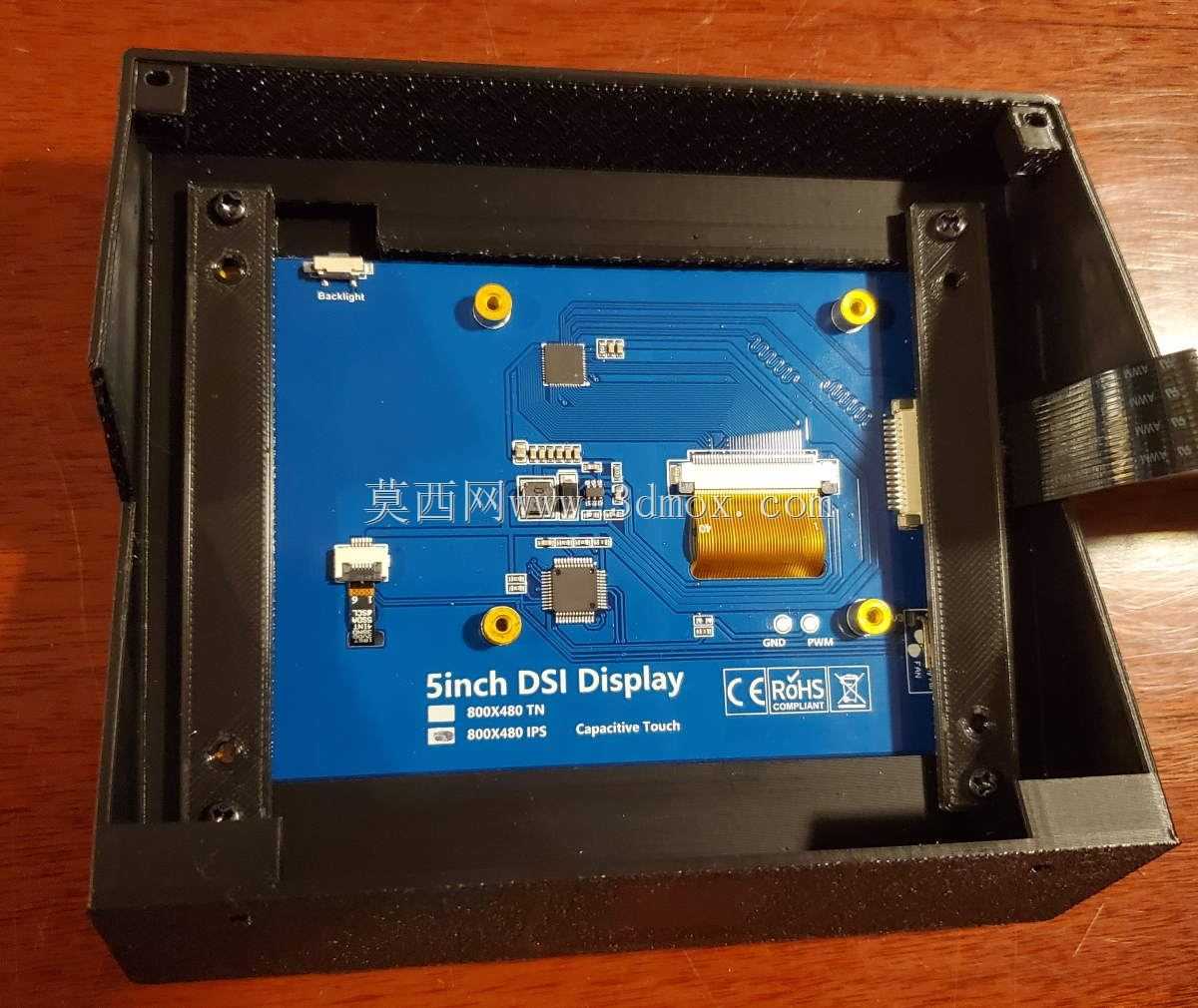

固定方式上,结构包含打印外壳和两个独立固定支架,支架连接打印机原有框架,外壳再通过紧固件与支架组合。装配时不需要对主机主体进行大面积切割,也不需要改动挤出机、热床、横梁等运动部件,主要拆装范围集中在原LCD外壳和底部检修盖。打印件承担面板防护、安装定位和外观包覆作用,支架承担载荷传递,将屏幕及外壳的重量分散到框架型材上,避免仅靠塑料卡扣长期承重。考虑到桌面设备在使用中可能存在触碰、搬动和维护拆卸,固定孔位周围适当增加局部壁厚,螺丝锁紧区域保留足够材料余量,以降低反复拆装后孔位开裂的风险。

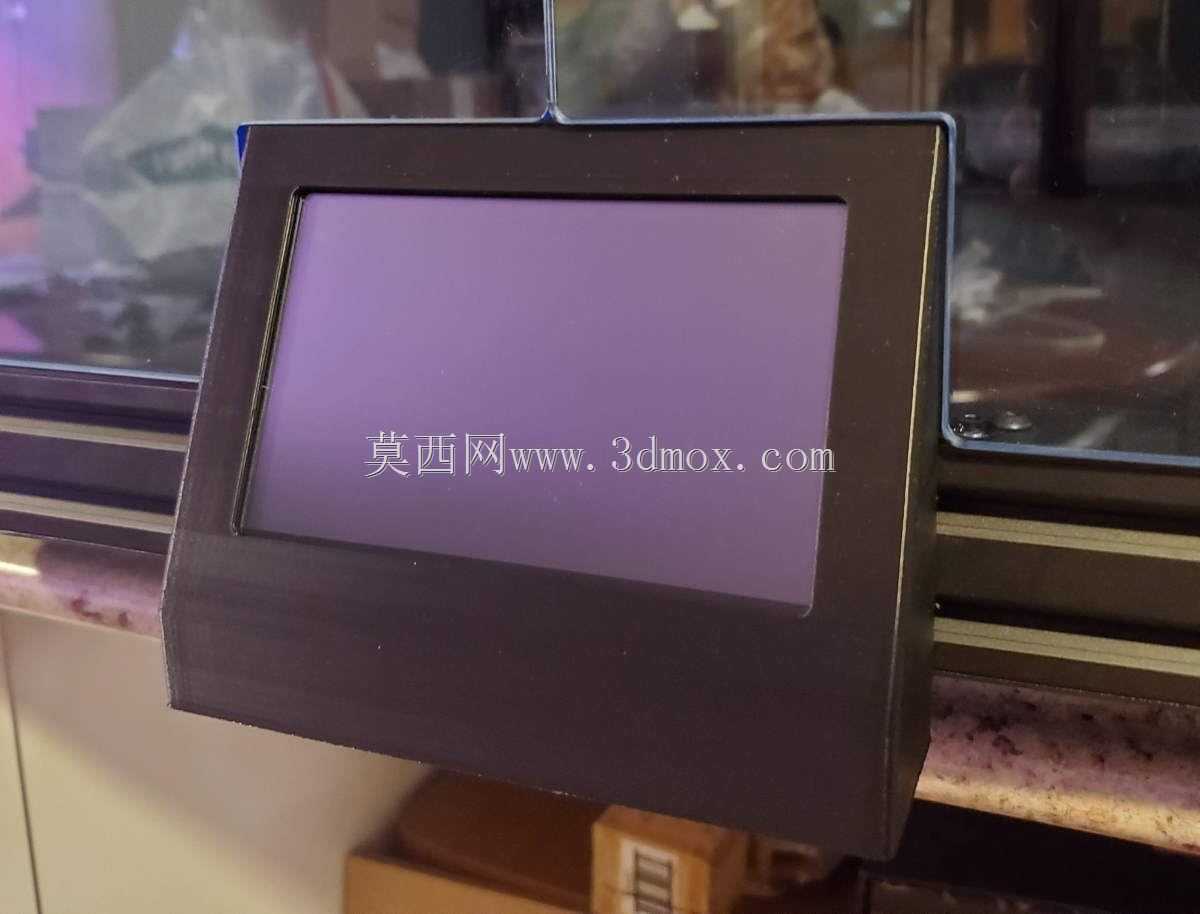

安装边界方面,设计需要同时校核屏幕厚度、边框外轮廓、支架伸出距离和门架或框架前方操作空间。屏幕安装后应朝向操作人员正常站立或坐姿观察方向,正面保持清晰可视,背部文字标识可作为装配方向参考,避免面板上下颠倒。外壳不能向打印腔体内侧过度伸入,否则会影响X轴或Z轴运动行程;也不能过于外凸,造成设备前方操作通道变窄。支架沿框架固定时,需确认紧固件与型材槽位对齐,支架与外壳之间的连接面保持贴合,使屏幕在触控按压时不产生明显晃动。线缆从屏幕背部引出后,沿打印机下方框架进入控制板安装区,路径应远离热端加热块、热床线束和运动同步带,必要时可沿型材槽理线,使带状电缆处于固定且不受拉扯的状态。

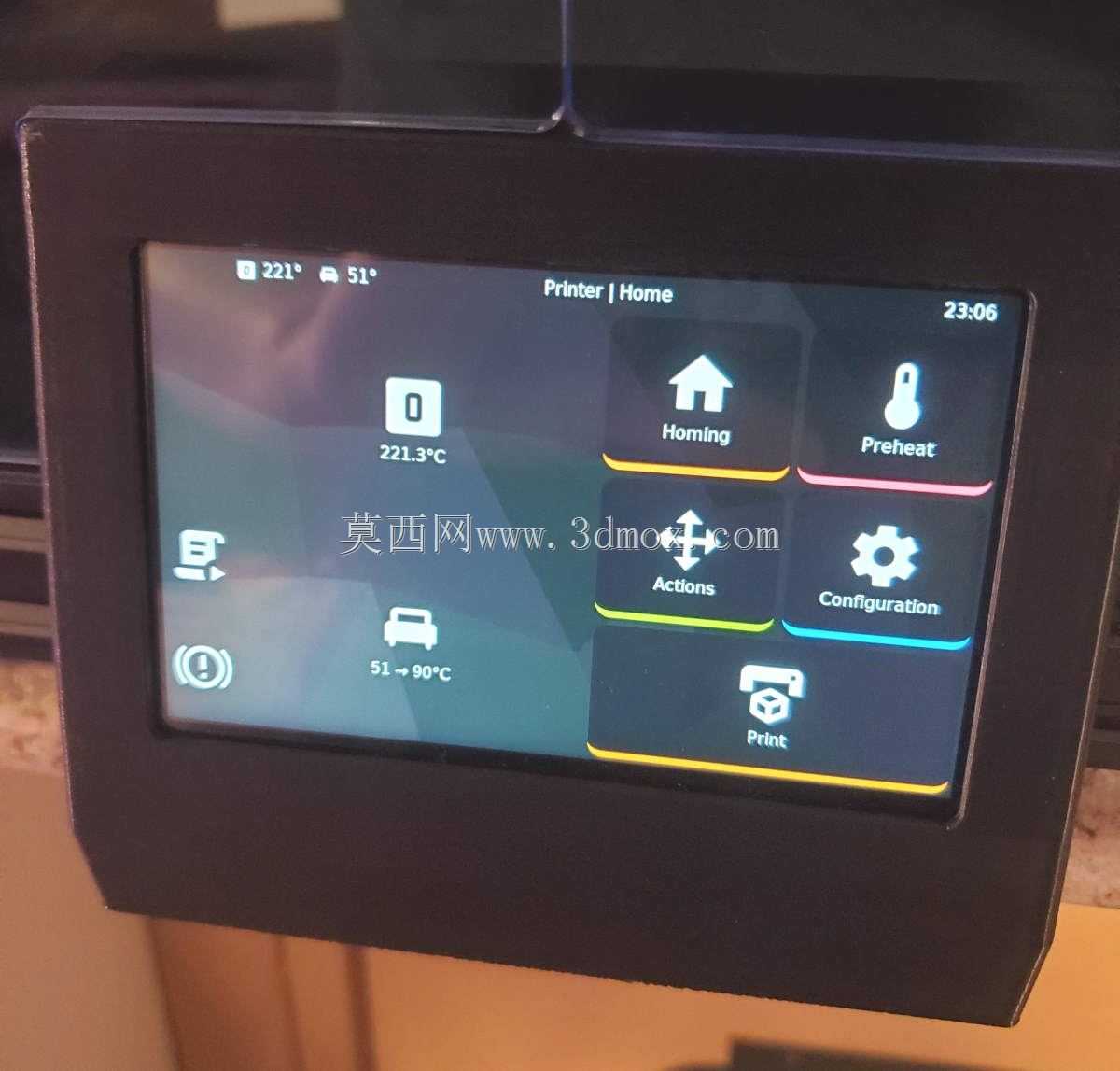

实际使用中,该显示组件承担Klipper系统的本地交互终端功能。界面可集中展示喷头与热床实时温度、设备名称、网络状态、时间信息以及打印任务状态,功能入口以图形卡片形式排布,常用动作包括回零、预热、移动轴、配置调整和打印启动。相比通过电脑网页端访问控制界面,本地触控屏在设备旁调机时更直接,操作人员无需额外摆放显示器或携带笔记本,即可完成打印前检查和运行中监控。电容触控方式对指尖操作更友好,界面图标间距也更适合车间环境下快速点击。

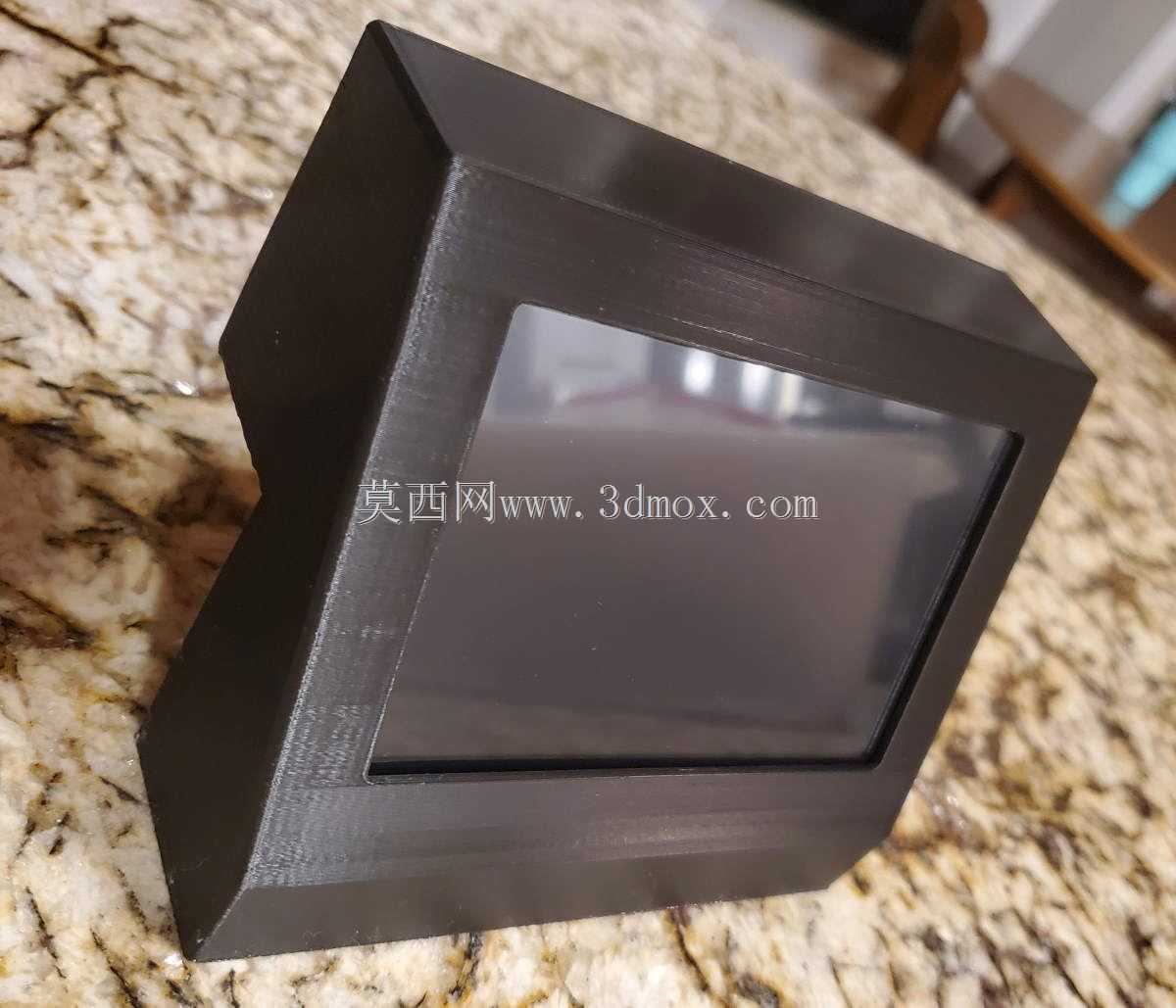

从打印制造角度看,外壳属于外形较规整、悬垂较少的改装件,打印时应优先保证安装面、孔位和边框尺寸准确。支架承受连接载荷,填充比例可适当提高,外壳前框以尺寸稳定和表面平整为主。打印完成后需清理支撑和孔位残渣,试装屏幕时先不要完全锁紧,确认FPC插座方向、线缆弯曲状态和面板朝向无误后,再固定支架与外壳。整个结构的价值不在于复杂机构,而在于把显示面板、安装支架、线缆路径和设备原有框架之间的关系处理清楚,使改装后的屏幕既能稳定承载和方便操作,又不会破坏3D打印机原有运动边界与维护空间。
