木工排钻定位钻模板夹具结构设计

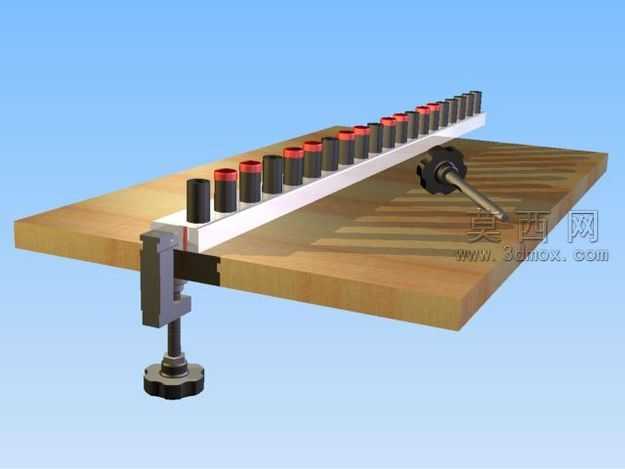

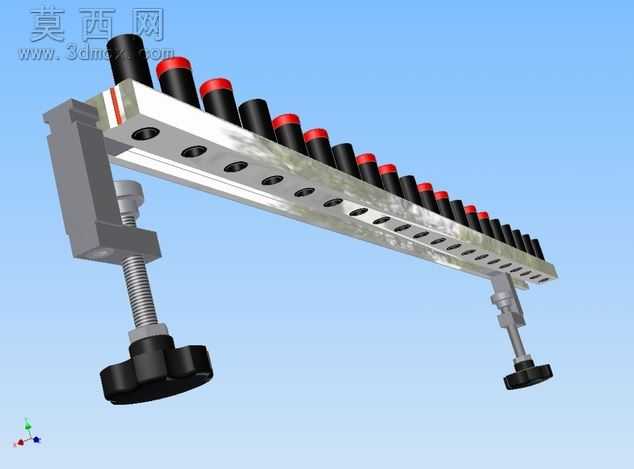

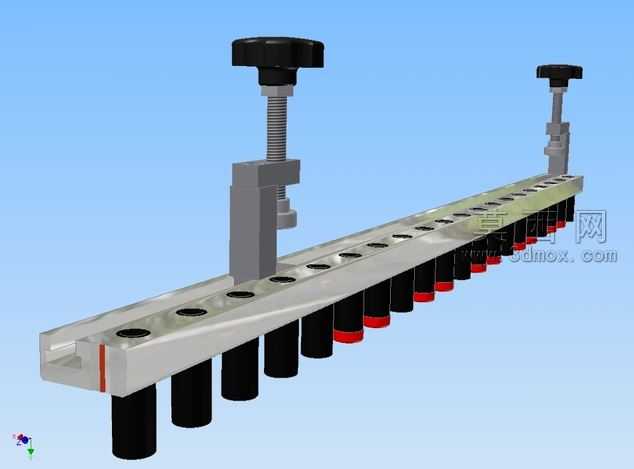

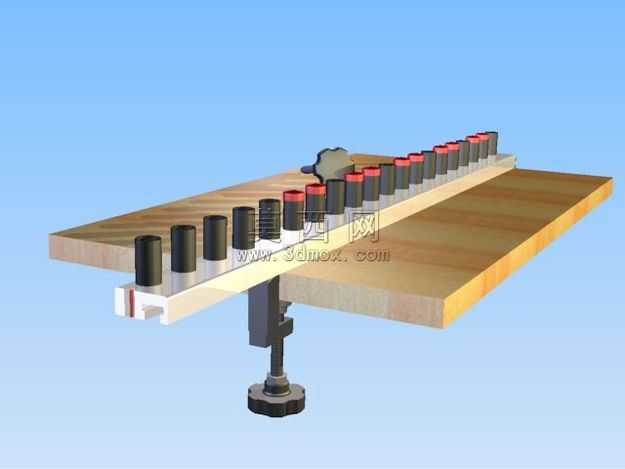

本作品为面向木制品钻孔加工的排钻定位钻模板夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各零部件的装配公差、配合间隙进行了精准设定，确保虚拟装配状态下无干涉、无错位问题。整体结构以长条形合金钻模板为主体承载件，模板上沿长度方向等距排布多组标准钻套安装孔，孔位间距严格匹配8毫米直径钻脚的加工定位需求，可一次性完成多工位同规格钻孔的定位引导，大幅提升木制品批量钻孔的加工效率与孔位精度。模板两端配置可调节式快速夹紧机构，夹紧机构采用C型夹座搭配梯形调节螺杆与星形防滑手轮的结构设计，建模时对螺杆的螺纹特征、手轮的防滑纹理、夹座的夹持接触面做了精细化处理，材质设定上，钻模板主体采用高强度铝合金材质，兼顾结构刚性与轻量化需求，夹紧螺杆采用调质碳钢材质保证夹紧力承载能力，星形手轮采用防滑工程塑料材质模拟真实握持触感，夹座与工件接触位置设置软质防滑垫层，避免装夹过程中损伤木制品表面。渲染阶段采用天光搭配辅助补光的光照方案，清晰呈现钻套孔位的排布规律、夹紧机构的调节结构细节，金属材质的反光特性、塑料部件的哑光质感、防滑垫层的柔性质感均做了分层材质调校，还原真实工装的视觉效果。设计思路围绕木制品批量钻孔的定位精度痛点展开，通过统一的钻模板基准消除多次划线定位的累积误差，两端可调节夹紧结构可适配不同厚度的木质工件装夹需求，钻套孔位的标准化设计可兼容同规格钻削刀具的快速更换，整体结构无需复杂操作即可完成装夹定位，既适合小型家具制造作坊的单工序钻孔作业，也可配套小型排钻设备完成批量木制品的钻削加工，结构设计兼顾实用性与加工经济性，各零部件均采用常见标准件与易加工型材制作，降低了实物制作的成本与加工难度。
