立式多导柱压装工装结构三维设计

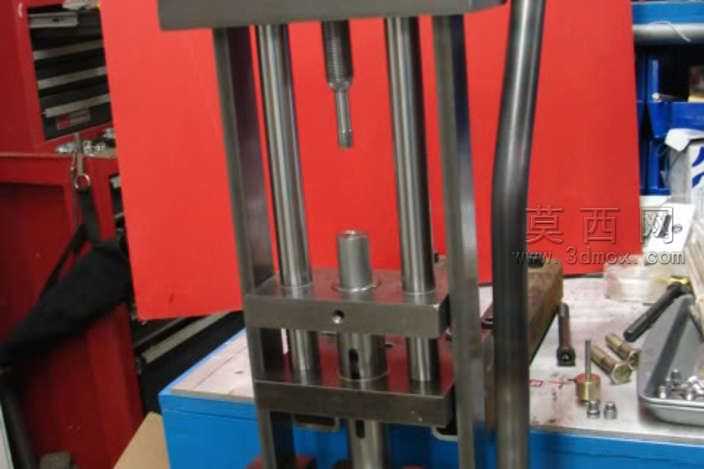

本作品为立式多导柱压装类工装的三维建模设计成果，建模阶段采用自底向上的装配逻辑完成全结构搭建：首先完成核心导向组件的参数化建模，四根等径抛光导柱按照矩形对称布局设定定位基准，每根导柱的同轴度、圆柱度公差在建模时通过几何约束严格控制，确保上下滑动模座运行时无卡滞、偏斜问题；上下模座采用加厚钢板材质的实体建模，上模座预留压头安装的标准定位孔，可适配不同规格的压装执行端头，下模座设置工件定位的凸台与避让槽，针对待压装零件的外形做仿形定位设计，避免压装过程中工件移位。渲染阶段针对不同部件赋予匹配的真实材质：导柱、压头类运动工作面赋予镀铬金属材质，还原高硬度光滑金属的反光质感；机架主体的立式支撑框架赋予哑光冷轧钢板材质，表面做喷塑处理的漫反射效果；底部工作台面赋予防滑耐磨的金属台面材质，台面上摆放的各类五金配件、工具分别赋予对应铜质、钢制、橡胶手柄的材质属性，背景的红色工具柜、蓝色置物台也做了对应材质还原，整体渲染效果贴近车间实际设备的真实观感。结构设计上采用四柱导向的稳定架构，相比单柱、双柱结构抗偏载能力更强，压装过程中受力均匀，可有效避免压头偏斜导致的零件压废问题；模座与导柱之间预留了直线轴承的安装位，建模时还原了轴承的装配间隙，确保滑动顺畅无旷量；整体机架采用立式落地布局，占地面积小，操作空间开阔，适合小零件的压装、铆接、整形等工序使用。设计思路围绕低成本、高通用性的工装需求展开，所有零部件均采用标准件加定制加工件的组合，导柱、螺栓、直线轴承均可直接采购标准件，上下模座、支撑框架仅需简单的铣削、钻孔加工即可制作，大幅降低工装的制造成本与制作周期；同时预留了拓展安装位，可根据生产需求加装压力传感器、行程限位开关等配件，升级为半自动压装设备，适配多品种小批量的生产压装需求。
