邮票冲压成型模具三维结构设计

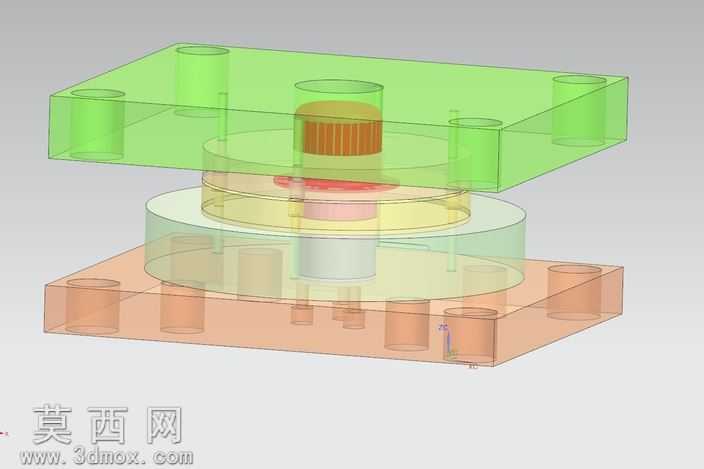

本套邮票模具采用三维建模软件完成全参数化装配设计，整体为典型的冷冲压冲切模三层叠装结构，从上至下依次为上模座、中间卸料与成型组件、下模座，各部件通过导柱导套实现精准对位，合模间隙控制在微米级以保障邮票齿孔冲切的边缘光洁度。建模过程中首先完成模架基准搭建，上下模座采用半透明工程塑料材质渲染，直观展示内部嵌套的冲头、复位弹簧、卸料板等核心组件的位置关系，上模座内置的圆柱形冲头对应邮票的齿孔冲切工位，冲头表面做金属镀铬材质处理，还原真实模具的高硬度耐磨属性。中间层设置弹性卸料结构，采用淡黄色半透明材质区分，内置的缓冲垫与复位弹簧在开模状态下可自动顶出完成冲切的邮票料带，避免料带粘连冲头影响连续冲压效率。下模座对应冲头位置设置精准匹配的凹模孔，孔位边缘做微小倒角处理，减少冲切过程中的应力集中，延长模具使用寿命。设计过程中充分考虑邮票冲压的工艺特性，模座四周设置多组均匀分布的导向柱，保障大面幅冲压时的受力均匀，避免出现局部冲切不断、齿孔毛边的问题；各组件的装配关系完全符合冷冲压模具的实际生产规范，所有配合面均做公差约束建模，可直接导出工程图用于生产加工。渲染阶段采用分层透明显示方案，无需拆解装配体即可清晰展示内部各零件的装配逻辑与运动路径，冲头的下行冲压行程、卸料板的顶出复位行程均在建模阶段做了运动仿真校验，确保合模、开模过程无部件干涉，整体结构紧凑合理，适配小型精密冲压设备的安装尺寸，可满足连续化邮票齿孔冲切的生产需求，模具的易损件冲头采用快换式结构设计，后期维护更换无需拆解整副模具，大幅降低生产运维成本。
