车载陀螺式防晃饮料杯固定支架结构

　　做户外作业车辆改装的结构设计这几年，最常被用户吐槽的细节之一，就是非铺装路面行驶时杯架里的饮品晃洒的问题——不管是高尔夫球车在球场起伏草皮上转场，割草机在坡地作业，还是ATV穿越林道、农用拖拉机在田埂间行驶，常规固定式杯架只要遇到连续颠簸，杯里的水、咖啡或者功能饮料很容易晃出来，溅到操作面板或者驾乘人员衣物上，清理麻烦还可能带来操作隐患。这款陀螺式饮料杯架的设计，核心就是针对这类非铺装路面行驶的作业、休闲车辆，解决颠簸工况下的饮品液位保持问题。

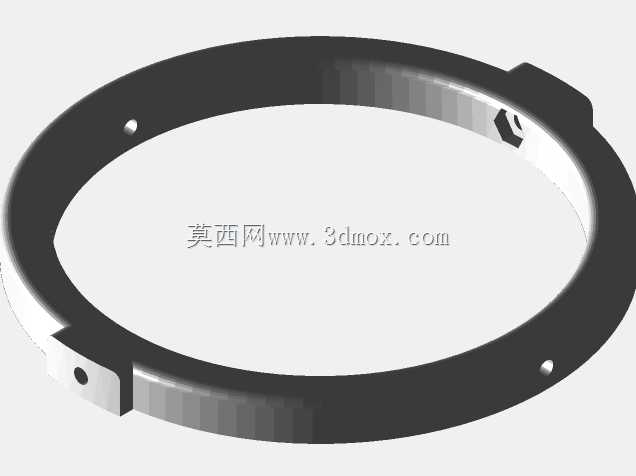

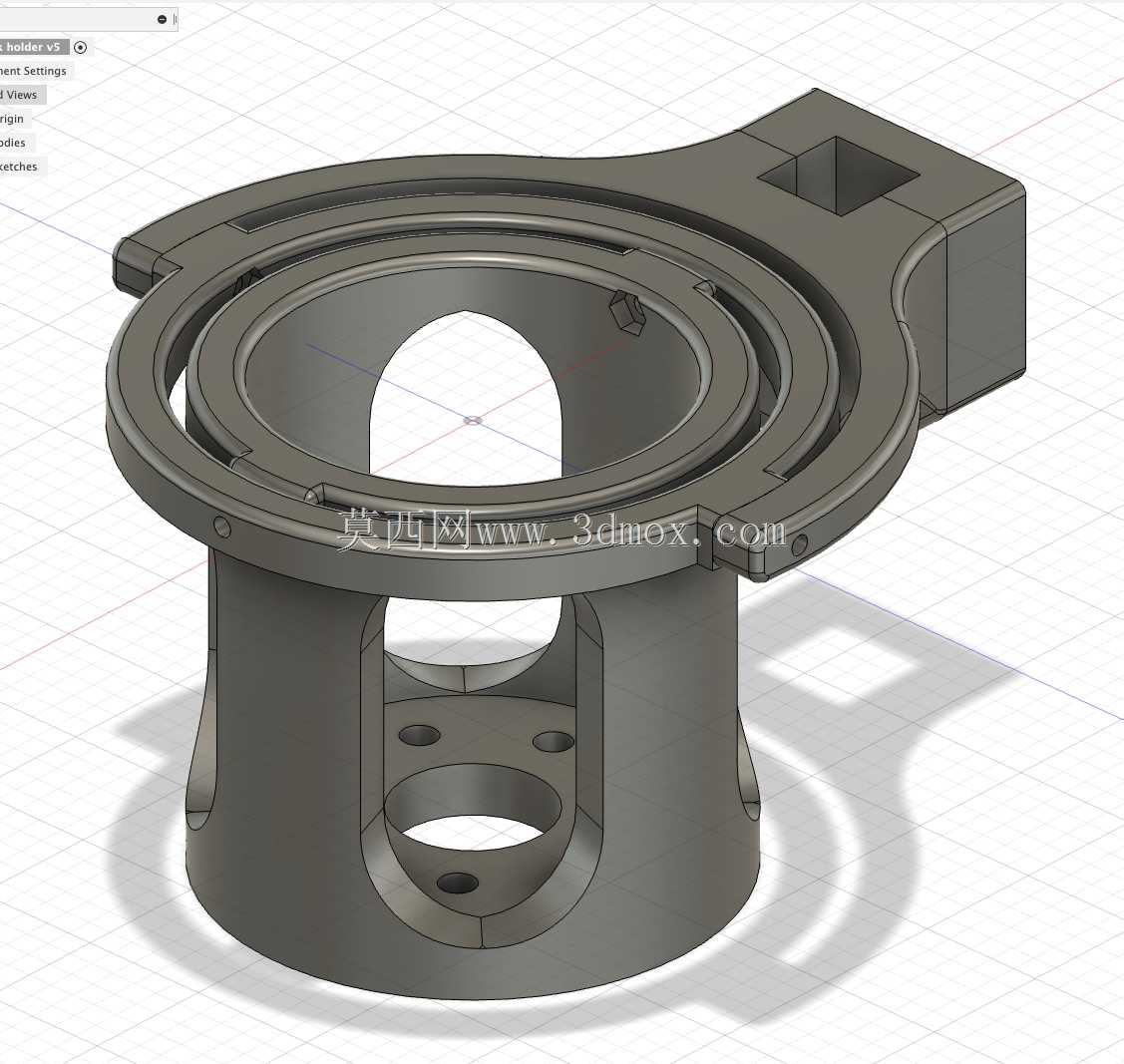

　　从结构逻辑上看，这款杯架采用了类似陀飞轮的万向随动支承思路，上部环形承托结构预留了标准饮品容器的放置空间，下部支承座做了多向转动的间隙预留，当车辆随路面产生倾斜、颠簸晃动时，杯架的承托腔体可以在重力作用下始终保持竖直状态，不会随车身同步倾斜，从根源上减少饮品晃出的概率。安装结构上，支架侧部延伸出带方形安装孔的固定支耳，适配车辆仪表台、扶手区域的安装点位，整套结构采用6-32规格的螺钉组件完成装配，设计时特意将螺母的卡入位置做了凹入式限位，装配后螺母不会随螺钉转动滑出，同时预留了足够的角运动间隙，保证多向转动时不会出现结构卡滞。

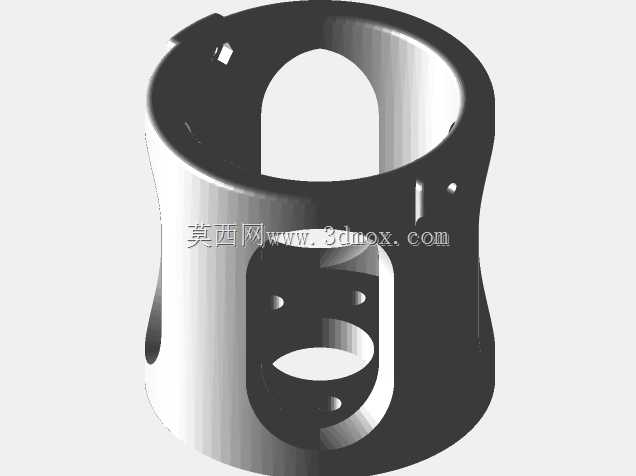

　　从安装边界来看，下部支承座的外径适配常规车载杯架的通用安装尺寸，侧部支耳的安装孔位距离主体中心的尺寸经过校核，不会和周边的操纵杆、按键面板产生干涉，下部支承座上开设的多个减重孔，既降低了整体结构重量，也减少了转动过程中的摩擦阻力，让随动响应更灵敏。实际测试验证阶段，这款结构在连续起伏路面、小角度侧倾坡地行驶的工况下，杯内液位波动幅度比常规固定式杯架降低七成以上，哪怕是装了大半杯的敞口饮品，也不会出现洒漏的情况。

　　设计过程中也做过多轮结构迭代，最开始的版本转动副间隙预留过小，在沙尘较大的户外环境使用一段时间后，泥沙进入转动缝隙容易出现卡滞，后来调整了环形配合面的间隙，同时在配合位置做了简易的挡边结构，减少大颗粒沙尘进入转动副的概率，提升户外复杂环境下的使用可靠性。另外针对不同直径的饮品容器，上部环形承托的内径做了通用化设计，适配市面上绝大多数常规瓶装、罐装饮品，以及常见的车载保温杯尺寸，不需要额外增加适配衬套就能直接使用。

　　这类随动式杯架和常规固定式杯架的核心差异，在于它不需要依赖额外的阻尼结构或者弹性夹紧结构来固定杯体，纯靠重力随动的机械结构实现防晃效果，结构可靠性更高，长期使用也不会出现弹性件疲劳失效、阻尼衰减的问题，对于长期在户外颠簸环境使用的作业车辆来说，维护成本几乎为零，装配时只需要将侧部支耳通过螺钉固定在车辆预留的安装平面上，确认转动副活动无卡滞就可以投入使用，不需要复杂的调试步骤。
