底部带横档结构的丙烷储罐三维设计

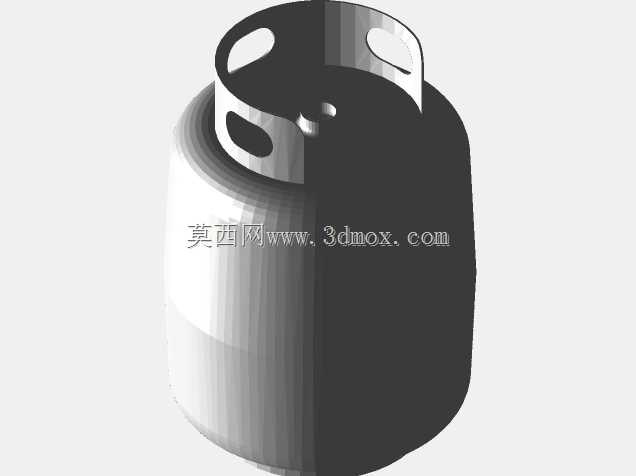

　　这款底部带横档的丙烷罐，核心应用场景覆盖户外作业燃气供给、小型工业加热工位气源存储、露营及移动餐饮场景的燃料承载，是低压液化燃气储运环节的常用承压容器。从实际使用维度看，这类罐体需要兼顾立式放置的稳定性、充装搬运的便利性以及承压状态下的结构可靠性，底部横档的设计并非冗余结构，而是针对立式储罐日常使用中的磕碰、堆叠、地面不平整放置等工况做的针对性强化。

　　设计思路上，首先围绕丙烷的存储压力参数确定罐体主体的壁厚取值，主体采用回转体结构降低应力集中风险，顶部的护圈结构直接与罐体上封头做一体化衔接，护圈上开设的三个异形开孔，分别对应搬运提握、阀门操作避让、吊装挂点的功能需求，避免额外焊接附件带来的焊缝应力隐患。底部横档采用环形加径向支撑的结构形式，横档与罐体下封头的连接位置做了圆弧过渡处理，避免直角焊接带来的应力集中，同时横档的下平面预留了足够的接地接触面积，即使在略有起伏的砂石地面、木质栈板上放置，也能保证罐体不会出现侧倾风险。

　　从安装边界与尺寸适配角度看，这类小型丙烷罐的整体高度控制在单人可搬运的范围内，主体外径适配常规的燃气罐固定抱箍尺寸，底部横档的外径略大于罐体主体直径，既可以在堆叠存放时让上层罐体的底部嵌入下层罐体的顶部护圈，避免堆叠滑移，也能在安装固定时，让横档卡入专用放置架的限位槽内，无需额外绑带即可实现快速定位。顶部护圈的高度高于阀门安装平面，即使罐体发生倾倒，护圈会先接触地面，避免阀门受撞击发生泄漏，这一结构细节是燃气储罐设计中强制要求的防护结构。

　　结构细节上，罐体主体的焊缝位置全部做了内凹处理，外表面保持光滑的回转面形态，方便做防腐涂层的均匀喷涂，也能减少日常使用中灰尘、水渍的积存，降低罐体锈蚀风险。底部横档的截面采用圆弧过渡的型材结构，避免尖锐棱角在搬运过程中划伤操作人员，同时横档上预留的排水间隙，可以让雨天落在横档上的积水自然排出，不会长期积存腐蚀罐体底部。在实际建模过程中，这类承压容器的结构需要重点关注各连接位置的圆角取值，所有焊接衔接位置的圆角半径不小于板材厚度的1.5倍，从结构设计层面降低疲劳失效的概率。

　　从功能特性来看，这款罐体的结构完全适配低压液化丙烷的存储要求，顶部护圈的开孔尺寸经过匹配设计，常规的手动阀门操作不需要额外伸入护圈内部即可完成开关动作，搬运时手指可以直接穿入护圈开孔发力，不需要额外配置搬运把手。底部横档的结构同时兼容叉车搬运和人工搬运两种模式，叉车的叉齿可以直接伸入横档与罐体下封头之间的间隙，实现整垛罐体的快速转运，人工搬运时横档也可以作为底部的抬握点，配合顶部护圈的提握点，两人即可轻松完成短距离转运。

　　在户外移动作业场景中，这类带底部横档的丙烷罐相比平底结构的储罐，环境适应性更强，即使在松软的泥土地面放置，横档的接触面积也能避免罐体下沉倾斜，在移动作业车辆上固定时，横档可以直接卡在车辆的限位架上，配合简单的绑带即可满足运输过程的固定要求，不会因为车辆颠簸出现罐体移位。针对小型加工工位的固定安装场景，底部横档上可以直接开设安装孔，通过螺栓将罐体固定在工位支架上，不需要额外制作安装底座，减少现场安装的加工工作量。
