注塑成型定制铅笔握把结构设计方案

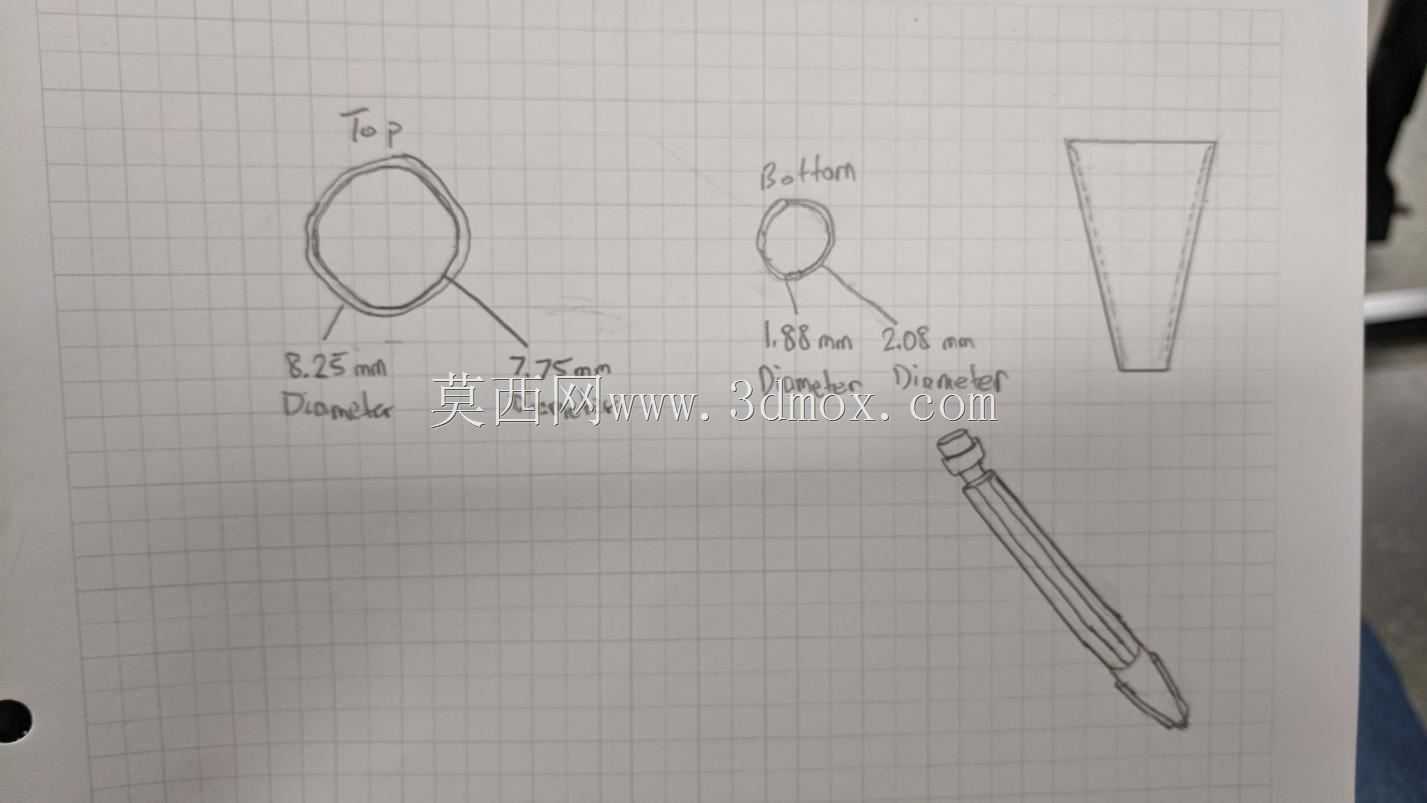

　　日常书写场景中，长时间握持标准木杆铅笔易产生指部疲劳，尤其针对低龄书写者、手部力量较弱的使用者，常规铅笔杆的圆柱接触面无法均匀分散指部压力，易出现握姿偏移、书写发力不当的问题，这款定制铅笔握把正是针对这类使用痛点开发的配套文具配件。从结构设计逻辑来看，该握把采用套嵌式装配结构，内孔尺寸匹配常规直径7.2mm的标准木杆铅笔，内孔壁设置0.1mm高度的环形微凸筋，既可以保证握把套入铅笔杆后不会出现轴向滑动，又不会因为过盈量过大导致铅笔外层漆面被刮损，装配时无需额外粘接剂，使用者可根据自身握笔习惯调整握把在笔杆上的固定位置，适配不同的握笔高度需求。外形设计上没有采用规则的圆柱结构，而是根据三指握笔的接触区域做了曲面分区：

　　拇指接触位置设置内凹弧面，弧面曲率匹配成年人拇指指腹的自然弧度，食指接触区域做了1.2mm的下沉台阶，避免书写过程中食指出现侧滑，中指承托位置做了圆角加厚处理，分散中指第一关节处的承压，整体外轮廓最大直径控制在12.8mm，相比常规铅笔杆增加了握持接触面积，降低单位面积的指部压力，长时间书写也能维持稳定的握姿。考虑到量产可行性，该结构完全适配注塑模具开模要求，整体脱模斜度设置为1.5°，没有倒扣、侧凹等需要复杂抽芯的结构，模具采用两板模结构即可实现批量生产，进胶点设置在握把尾端的端面，不会在握持接触区域留下胶口痕迹影响使用手感。材质选型上优先考虑软质PVC或者TPE材料，邵氏硬度控制在60A-70A区间，

　　既可以提供足够的摩擦力避免笔身转动，又能提供适度的软质触感缓冲指部压力，材料本身耐日常手汗侵蚀，长期使用不会出现表面发黏、硬化开裂的问题。从实际使用场景覆盖来看，这款握把不仅适配日常书写的普通木杆铅笔，也可以搭配同直径的自动铅笔、炭笔使用，针对美术绘图场景的使用者，握把的防滑结构可以在不同持笔角度下维持稳定的握持力，满足排线、素描等不同绘图动作的发力需求。设计过程中也充分考虑了不同使用者的手部尺寸差异，没有做过深的指槽定位，而是通过曲面过渡引导正确握姿，不会因为固定指槽的尺寸限制导致手型偏大或偏小的使用者出现握持不适感，握把整体长度设置为42mm，刚好覆盖三指握持的接触区域，不会因为长度过长遮挡笔身的刻度标识或者影响削笔操作。

　　安装边界方面，握把的内孔公差控制在±0.05mm，适配直径公差在±0.1mm范围内的常规笔杆，套入时从铅笔的非书写端推入即可，拆卸时也可以直接沿轴向拔出，不会在笔杆表面残留难以清理的胶痕或者划痕，可重复拆装使用，适配不同笔杆的更换需求。结构壁厚做了均匀化处理，整体壁厚控制在2.8mm，注塑生产时不会出现壁厚不均导致的缩水、翘曲问题，成型后产品的形位公差可以控制在0.1mm以内，保证和笔杆的同轴度，不会出现握把偏心导致书写时笔身晃动的问题。表面处理采用细晒纹工艺，晒纹深度控制在0.08mm，既可以提供足够的防滑摩擦力，又不会因为纹理过深积攒污渍，日常使用时用普通抹布即可擦拭干净，维护难度低。
