CNC加工开放日纪念金属奖杯结构设计

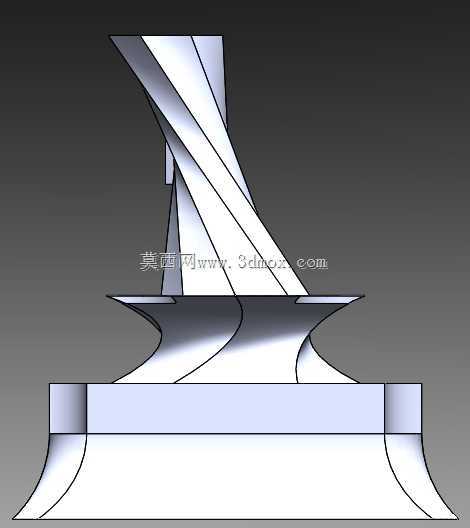

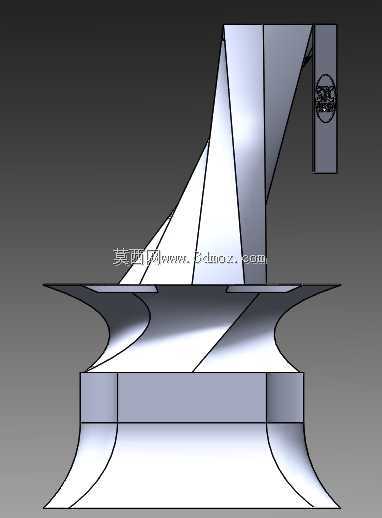

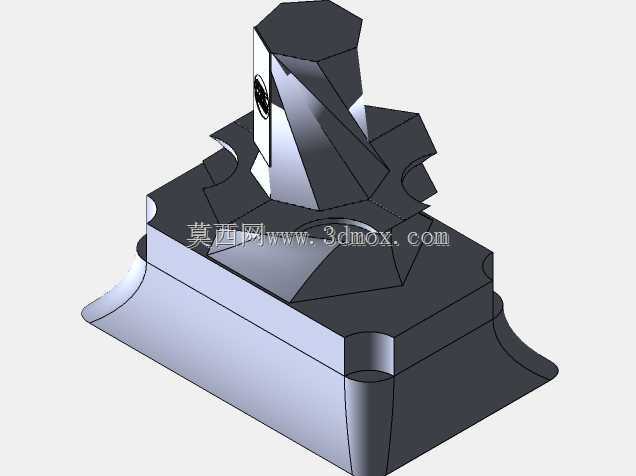

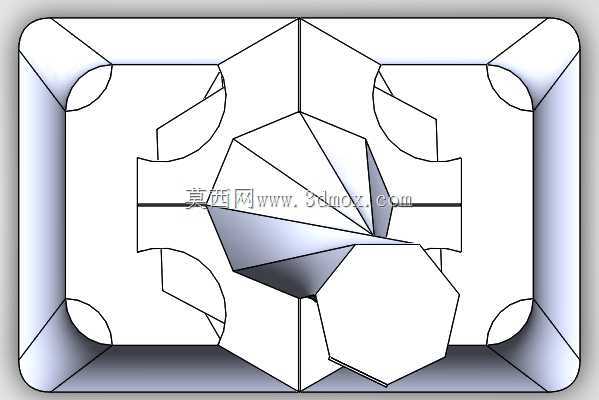

　　该构件为赛事活动定制的纪念奖杯，整体采用分体式结构设计，上部金属主体与下部木质底座通过定位止口配合安装，无需额外紧固件即可实现稳定连接，适配颁奖现场快速组装、长期陈列展示的双重使用需求。上部金属构件采用立式流线型造型，底部为向外延展的弧形支撑翼，与底座上表面的贴合面做了0.2mm的平面度公差控制，避免放置时出现翘边、晃动问题；中部为收窄的曲面过渡段，曲面曲率经过反复调整，既保证CNC加工时刀具路径无干涉，也让整体造型在不同光线角度下呈现流畅的光影过渡；上部为方形立柱段，正面预留了赛事标识的雕刻区域，雕刻区域做了下沉0.3mm的平面处理，方便后续激光打标或精雕加工时标识边缘清晰无毛刺。

　　下部木质底座采用矩形平台结构，边缘做了R5的圆角倒钝处理，避免搬运、陈列时划伤人员，底座上表面的定位槽与金属构件底部的定位凸台采用H7/h6的间隙配合，装配后同轴度误差控制在0.1mm以内，保证整体造型的居中对齐。从加工实现角度看，金属构件的所有曲面均采用G2连续过渡，无尖锐棱角、无倒扣结构，三轴CNC加工中心即可完成全部铣削工序，加工时可采用平口钳夹持底部毛坯，一次装夹完成大部分曲面加工，仅需翻面装夹一次完成底部贴合面与定位凸台的加工，加工工序简单，装夹定位基准统一，能有效控制加工变形与尺寸误差。木质底座可采用数控雕刻机加工，加工后表面做打磨、上漆处理，与金属构件的金属质感形成材质对比，提升整体视觉层次。

　　在实际应用场景中，该奖杯可放置于办公桌面、展示柜、荣誉墙等平面区域，整体重心经过校核，落在底座中心范围内，即使受到轻微外力触碰也不会倾倒；金属构件的壁厚设计为均匀3mm，既保证整体结构强度，避免搬运过程中发生变形，也控制了整体重量，单座奖杯总重量控制在1.2kg以内，方便颁奖时手持传递。设计过程中针对CNC加工的工艺性做了多处优化：所有内圆角半径均不小于R2，适配常用的立铣刀加工，无需使用特殊小径刀具，降低加工成本；曲面的拔模斜度控制在合理范围，加工后无刀具接痕，后期仅需简单抛光即可达到表面粗糙度Ra1.6的要求；标识雕刻区域的下沉深度经过验证，既不会因深度过浅导致标识磨损脱落，也不会因深度过深增加不必要的加工时长。

　　从安装边界来看，底座整体尺寸控制在150mm×100mm×20mm，上部金属构件总高度为180mm，整体占用空间较小，适配常规的展示架层板间距，不会出现放置时高度超限的问题；金属构件与底座的配合面做了防滑处理，可在接触面粘贴薄型绒布，既避免金属与木质底座直接摩擦造成表面刮花，也能增加摩擦力，进一步提升放置稳定性。针对长期陈列的使用需求，金属构件可采用铝合金或不锈钢材质加工，表面做阳极氧化或喷砂处理，具备良好的抗氧化、抗指纹性能，长期放置不会出现锈蚀、变色问题；木质底座采用硬木材质，经过防潮处理，避免温湿度变化导致底座变形、开裂。整体结构无易损件、无活动部件，后期维护成本极低，仅需定期擦拭表面灰尘即可保持外观整洁。
