啮合式螺旋斜齿轮传动组件结构设计

　　在中小功率传动系统的布局设计中，斜齿螺旋齿轮的应用场景覆盖了从民用小型机具到工业辅助传动单元的多个领域，不同于直齿轮的线接触啮合形式，这类齿轮的齿向存在固定螺旋角，啮合过程中轮齿是逐步进入、逐步退出啮合区间，不会出现直齿轮传动时整齿突然加载、突然卸载的冲击问题，因此在对传动平稳性有要求的场景，比如小型输送线的动力输入端、台式机具的变速模块、精密进给机构的传动链路中，这类齿轮组件的适配性远优于同模数直齿轮。

　　从实际使用的功能特性来看，这套啮合齿轮组件的核心优势集中在三个维度：首先是承载能力的提升，因为斜齿啮合的重合度更大，同时参与啮合的轮齿对数更多，单齿承受的载荷被有效分摊，在相同模数、相同齿宽的参数条件下，斜齿轮的额定承载能力比直齿轮高出30%以上，适合在有短时冲击载荷的传动场景中使用；其次是传动噪音的控制，因为轮齿啮合过程是连续滑动接触，没有直齿轮啮合时的径向冲击，在转速高于1000rpm的传动链路中，斜齿轮组的运行噪音比同参数直齿轮组低10-15分贝，这也是很多台式电动工具、小型自动化设备的传动箱优先选用斜齿结构的核心原因；最后是结构布置的灵活性，通过调整螺旋角的方向和大小，可以在平行轴、交错轴之间实现动力传递，不需要额外增加换向传动件，能有效压缩传动箱的整体体积。

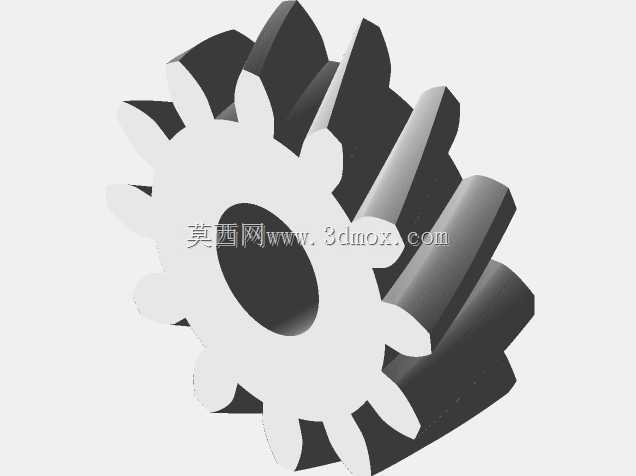

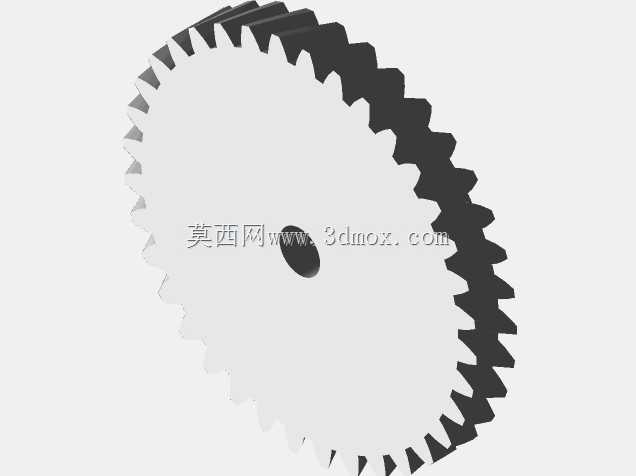

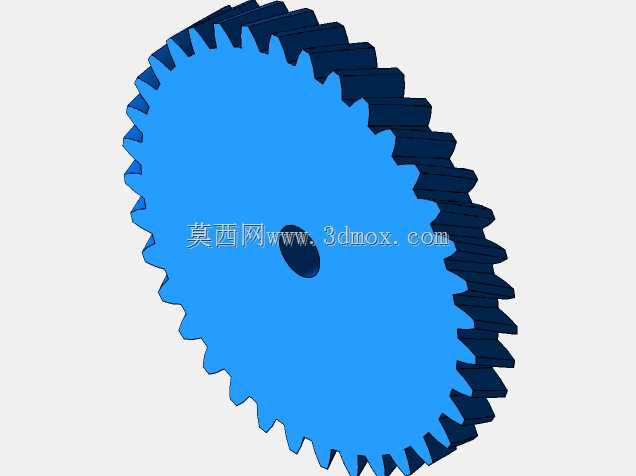

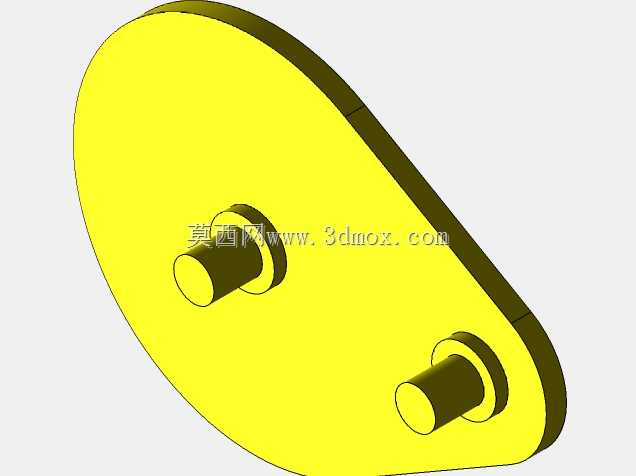

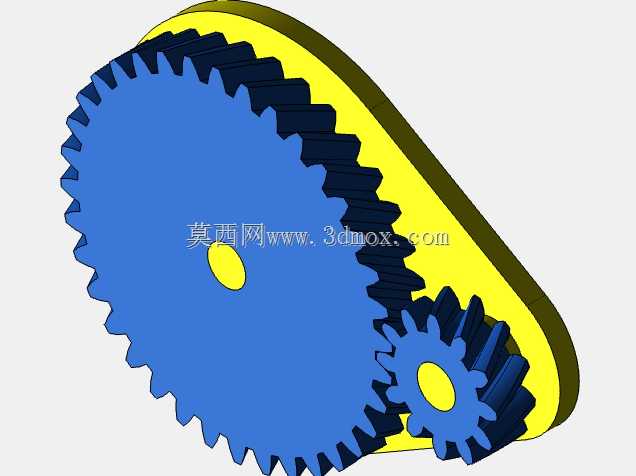

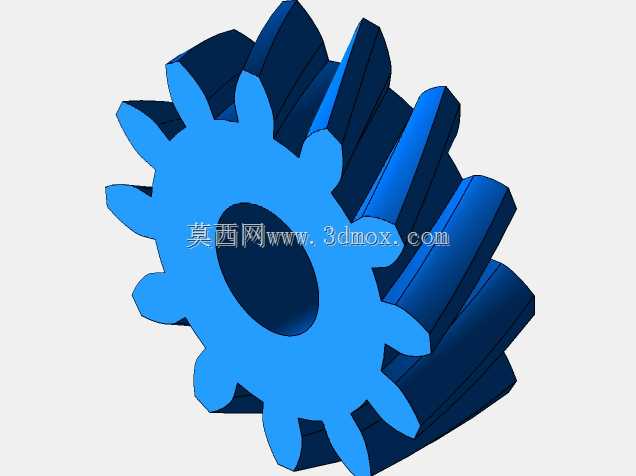

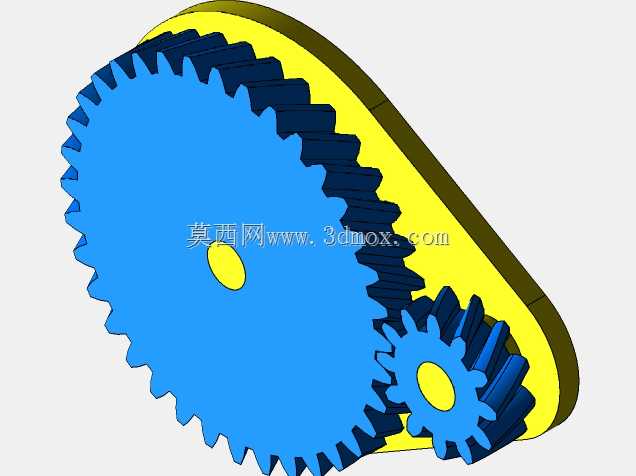

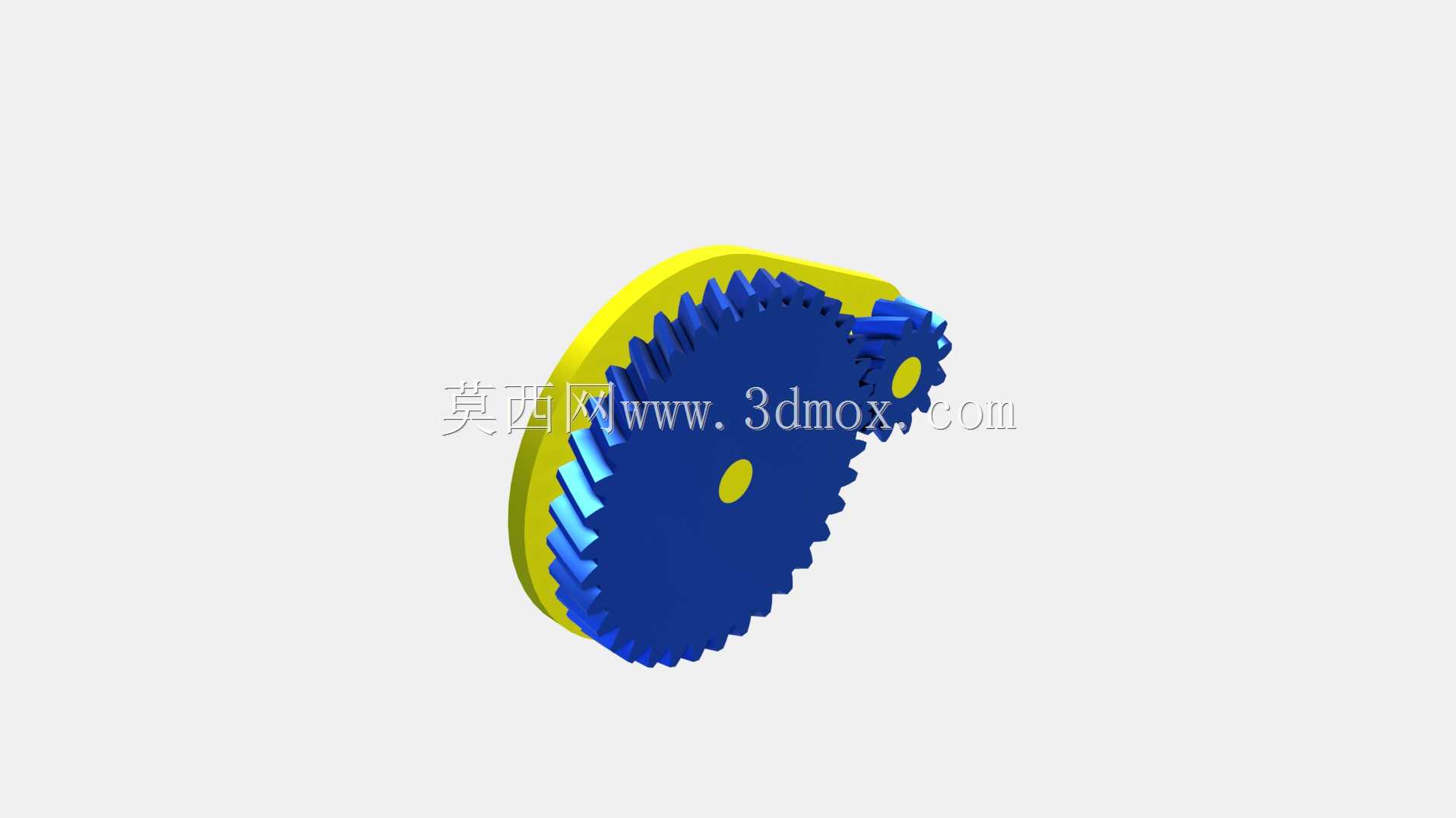

　　在设计思路的落地层面，这套齿轮组件首先要匹配的是安装边界的约束：整套传动副的安装基板为带圆弧过渡的异形安装板，大齿轮的安装孔位与小齿轮的安装孔位中心距严格按照啮合参数计算值设定，安装板的边缘做了圆角避让处理，避免齿轮转动时与周边的壳体结构发生干涉。齿轮的齿向螺旋角选取了常用的15度区间，这个角度区间的齿轮既可以保证足够的啮合重合度，又不会产生过大的轴向力，不需要额外选用大承载能力的推力轴承来平衡轴向载荷，能有效降低整套传动机构的物料成本。轮齿的齿顶高、齿根圆角参数都按照通用机械传动的标准做了优化，齿根处保留了足够的圆角过渡，避免热处理和加载过程中出现应力集中导致的断齿问题，齿顶部分做了微量修缘，抵消安装误差带来的啮合卡滞风险。

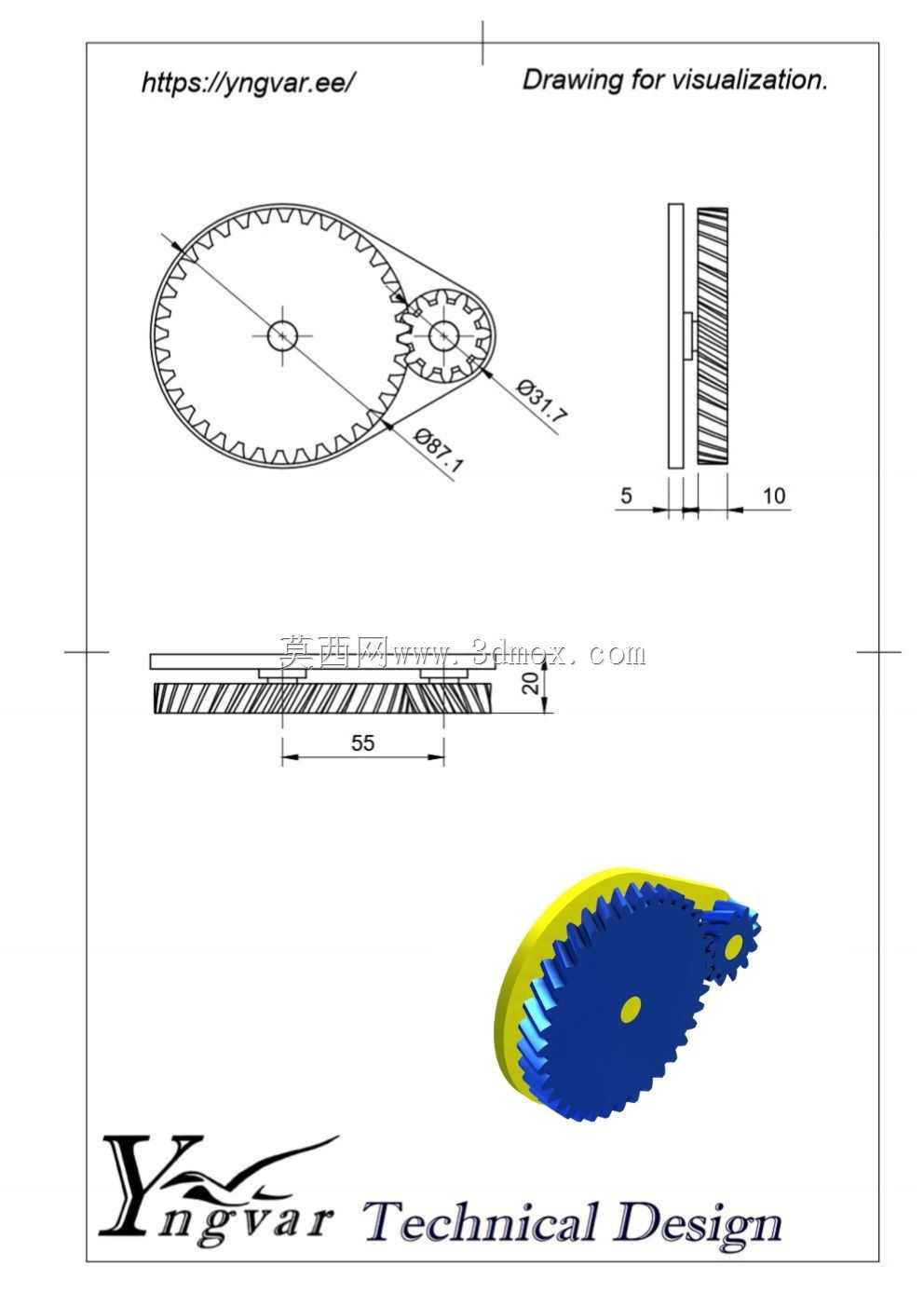

　　从安装尺寸的边界约束来看，大齿轮的齿顶圆直径与安装板的弧形边缘保留了2mm以上的安全间隙，小齿轮的轴伸端预留了标准的键槽安装位置，可以直接与动力输入轴、输出轴做周向固定，两个齿轮的端面与安装板的定位台阶之间保留了0.5mm的轴向间隙，避免加工误差导致的齿轮转动时端面摩擦。在实际装配过程中，需要先将两个齿轮的啮合侧隙调整到标准区间，侧隙过大会导致传动回程误差增大，影响传动精度，侧隙过小则会在齿轮受热膨胀时出现卡滞、磨损加剧的问题。

　　需要注意的是，斜齿轮传动过程中产生的轴向力会随着螺旋角的增大而提升，因此在配套的轴承选型上，需要选用可以承受双向轴向载荷的深沟球轴承或者角接触轴承，轴承的安装位置要紧贴齿轮的定位端面，避免齿轮在轴向力作用下出现窜动，导致啮合位置偏移，加剧轮齿的偏磨。在润滑方式的选择上，这类中小模数的齿轮组件如果是闭式传动，可以采用脂润滑的方式，定期补充润滑脂即可，如果是开式传动场景，则需要加装防尘护罩，避免粉尘、碎屑进入啮合区域，造成齿面的磨粒磨损，缩短齿轮的使用寿命。

　　在实际的设备选型匹配中，这类齿轮组件常被用在小型变速器的减速级、动力头的传动链路、自动化生产线的小型输送单元中，因为其传动平稳、噪音低的特性，在对运行噪音有严格要求的办公设备、民用机具中也有大量应用。建模过程中，轮齿的渐开线齿形是按照标准模数参数生成的，齿向的螺旋线完全贴合设计螺旋角，啮合位置的干涉检查已经完成，两个齿轮在转动过程中不会出现齿面干涉、齿顶碰撞的问题，安装板的孔位、定位台阶尺寸都和齿轮的安装尺寸做了匹配，可以直接导入到整体设备的装配模型中做结构校验，不需要额外调整齿轮的啮合参数。
