在常规轻工输送、小型机床进给、普通农机传动这类对轴向载荷控制要求较高的平行轴动力传递场景里,正齿圆柱齿轮是应用覆盖范围极广的基础传动零件,这类齿轮的核心设计逻辑始终围绕平行轴间定传动比动力传递展开,从结构原理上看,其齿面母线与安装轴线完全平行,啮合过程中不会产生额外轴向分力,这一特性直接简化了配套支撑轴承的选型逻辑——不需要额外配置承受轴向载荷的角接触轴承或推力轴承,仅用普通深沟球轴承即可满足支撑需求,能有效降低整套传动机构的装配复杂度与后期维护成本。

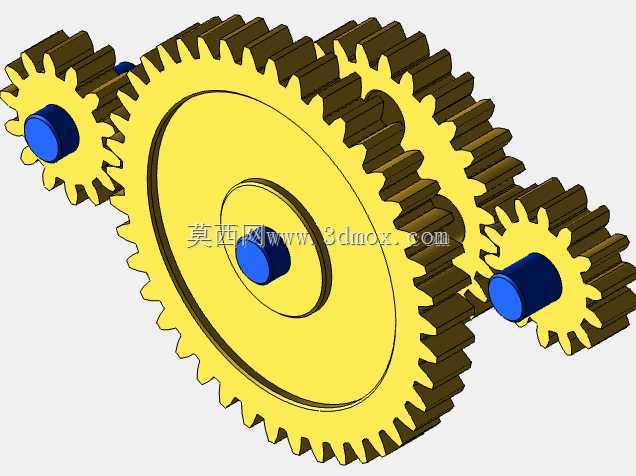

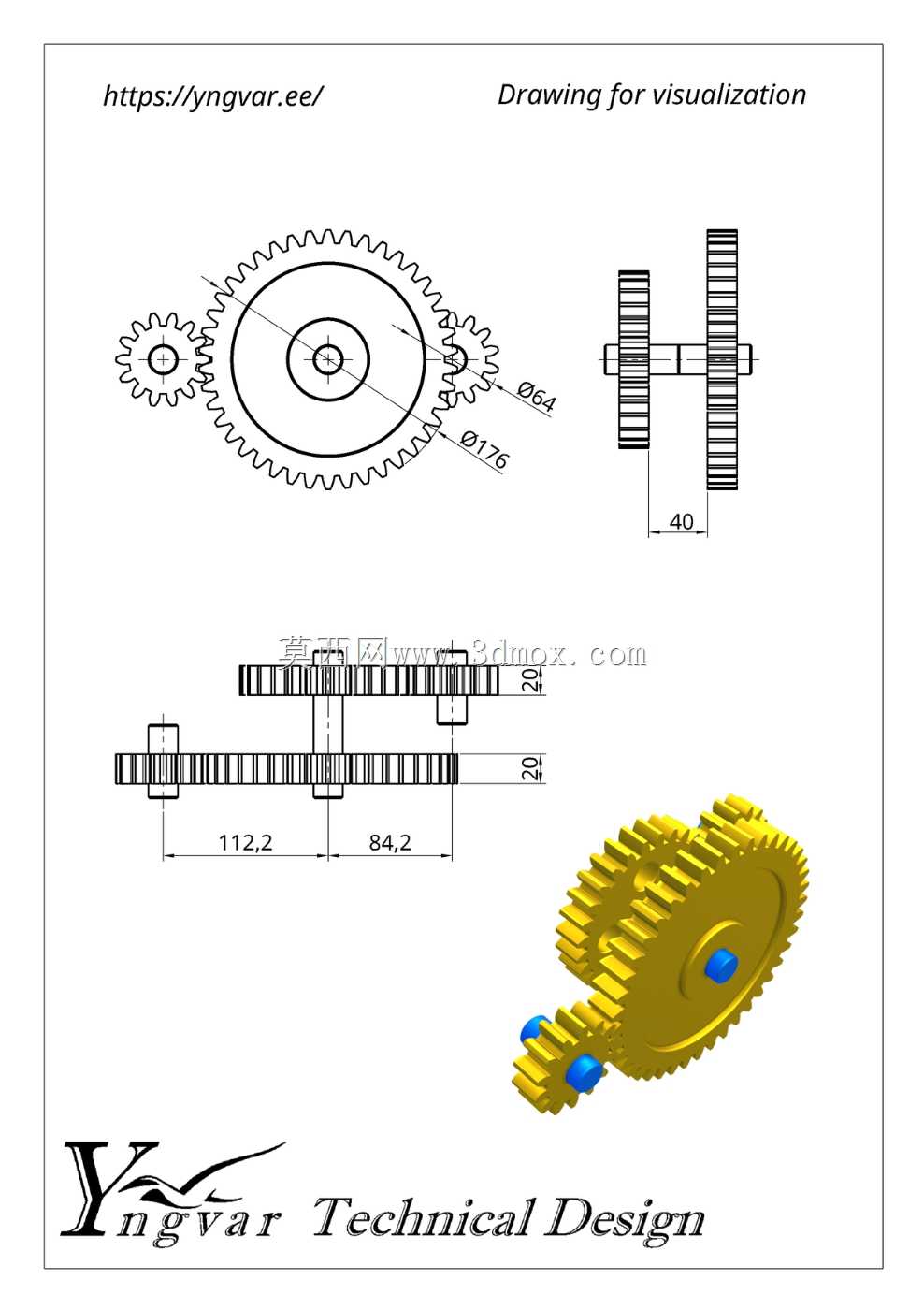

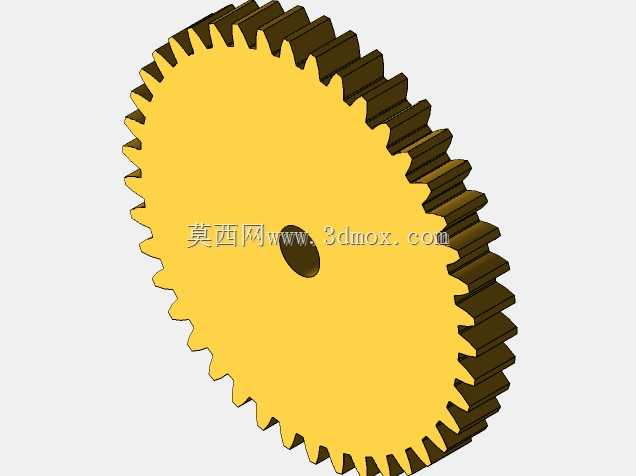

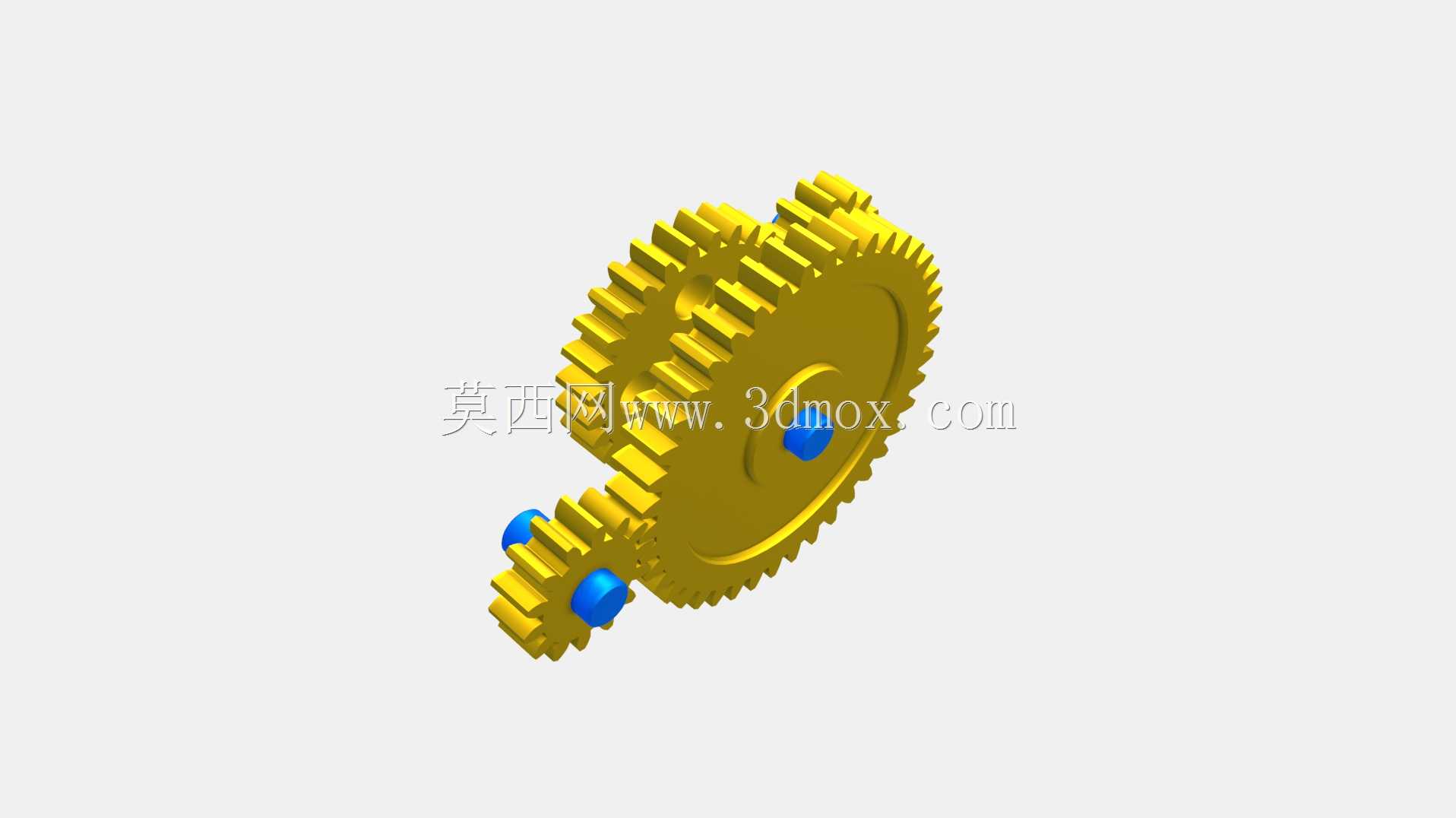

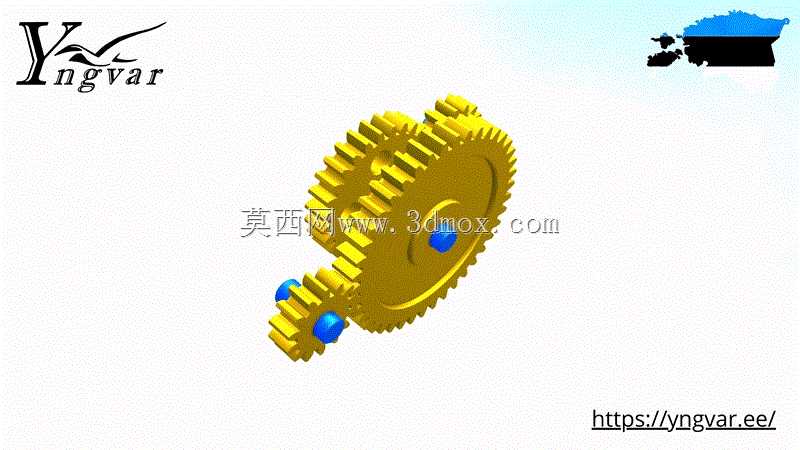

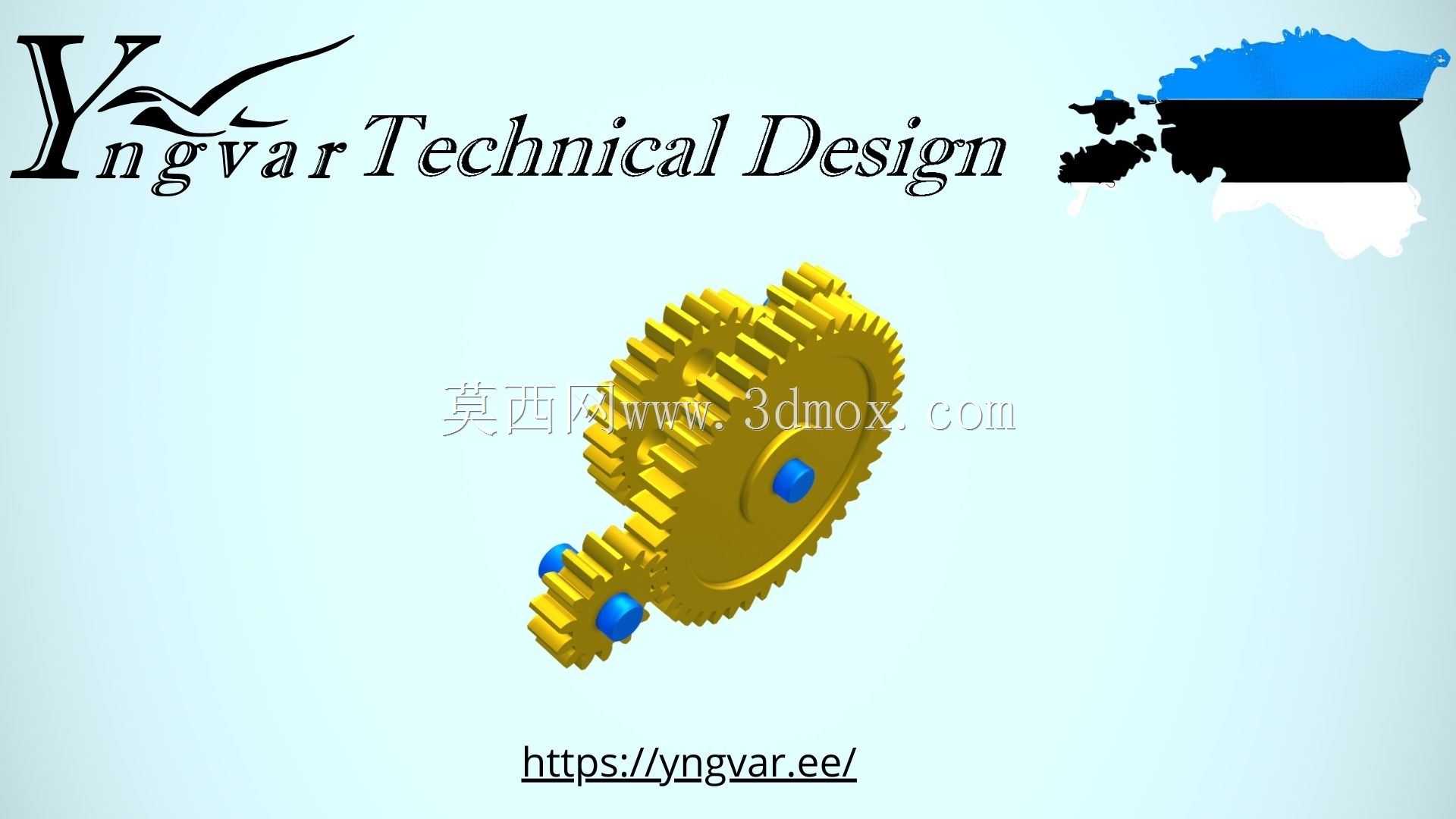

这套啮合齿轮组采用了不同齿数的大小齿轮搭配布局,大齿轮作为从动件布置在传动链末端,小齿轮作为主动件与动力输出轴连接,通过齿数差实现固定减速比的动力输出,设计阶段首先要明确的是安装边界约束:两齿轮的中心距必须严格匹配分度圆半径之和,齿侧间隙需要控制在对应模数推荐的公差范围内,间隙过大会导致传动换向时出现冲击空程,间隙过小则会在啮合过程中出现卡滞、齿面异常磨损的问题,实际装配时还要保证两根安装轴的平行度公差控制在合理区间,一旦轴系出现平行度超差,会直接导致齿面接触偏载,局部应力集中大幅缩短齿轮使用寿命。

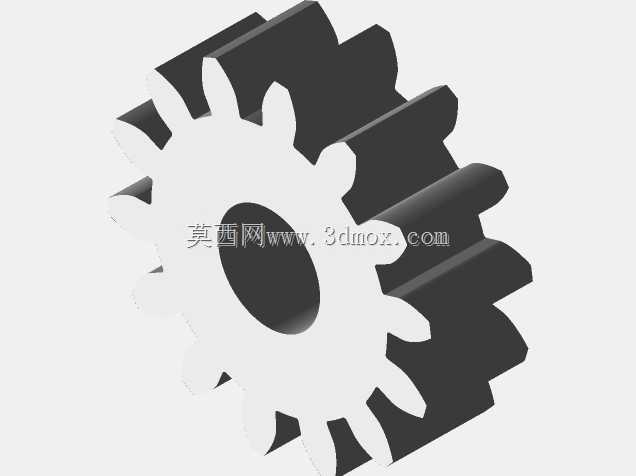

从功能特性来看,这类直齿圆柱齿轮的啮合过程是沿齿宽方向同时进入、同时退出接触,相比斜齿轮不存在轴向力的优势很突出,但传动平稳性略逊于斜齿结构,因此更适合应用在中低速、载荷平稳、对轴向空间尺寸有严格限制的传动场景,比如小型包装线的辊筒驱动、台式钻床的主轴进给传动、家用食品加工设备的动力传递单元,都能看到这类齿轮结构的应用。设计过程中齿形参数的选取需要匹配实际载荷需求,模数大小决定了轮齿的抗弯强度,模数越大轮齿越厚,能承受的扭矩越大,但对应的齿轮整体尺寸也会同步增加,齿数选择则要兼顾传动比要求与根切规避,当小齿轮齿数少于17齿时需要采用变位设计来避免根切问题,保证轮齿根部的结构强度。

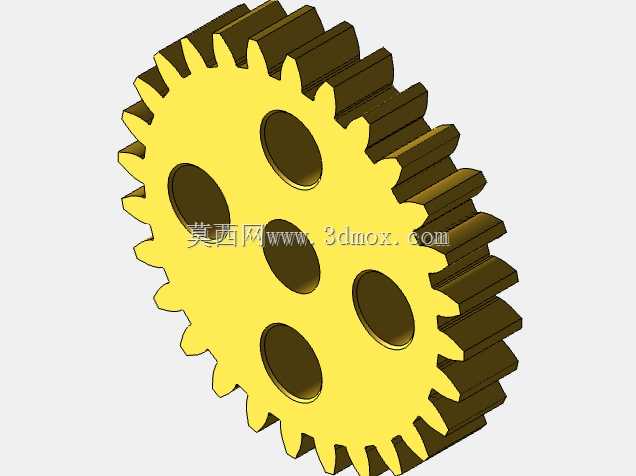

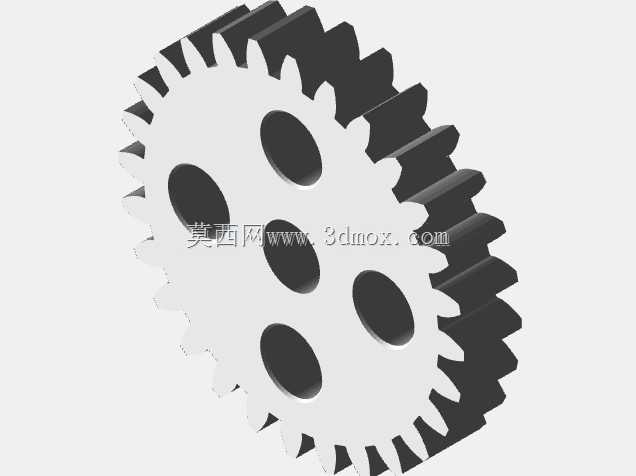

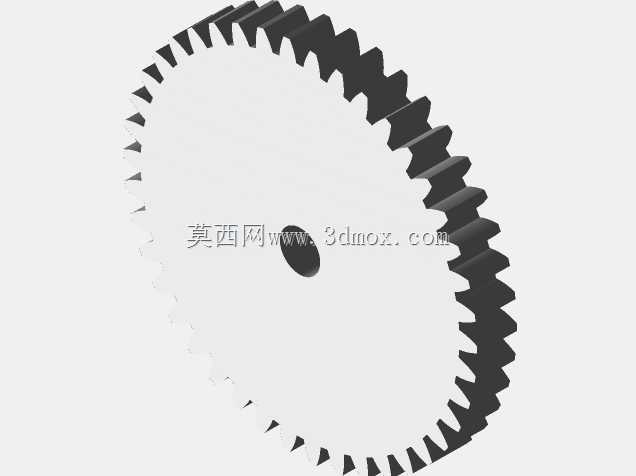

这套齿轮组的安装结构上预留了与轴配合的中心孔,孔位处设计有键槽安装位,用来传递扭矩避免齿轮与轴之间出现相对转动,齿轮端面的蓝色标识区域实际是装配定位标记,用来在多齿轮串联传动时保证啮合相位的准确性,避免装配错位导致的传动误差累积。实际生产制造环节,这类直齿圆柱齿轮的加工工艺相对成熟,小批量生产可以采用铣齿加工,批量生产则多采用滚齿、插齿工艺,加工完成后根据使用场景的载荷与转速要求,选择调质、齿面高频淬火等热处理工艺来提升齿面硬度与整体韧性,不需要像斜齿轮那样额外调整轴向限位结构,对装配工人的技术要求也更低,这也是这类齿轮在通用机械领域被广泛应用的重要原因。

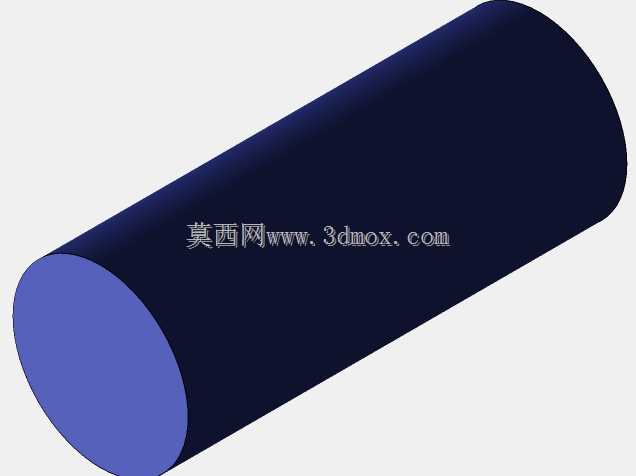

在进行三维建模时,需要严格按照渐开线齿形的生成逻辑来构建齿廓,保证齿形的压力角、分度圆、齿顶高、齿根高参数符合对应标准,啮合装配时要按照标准中心距进行约束,同时预留合理的齿侧间隙,避免干涉检查时出现虚假啮合的问题,建模过程中还要同步考虑安装轴、键、轴承等周边配套零件的尺寸边界,保证齿轮安装后不会与周边的箱体、端盖等结构出现运动干涉,尤其是齿轮转动过程中的齿顶圆轨迹要完全落在箱体内部的预留空间内,齿宽方向的尺寸也要匹配轴系的安装长度,避免出现轴向窜动时齿轮脱出啮合位置的问题。
- 全部评论(0)
- 模板大小: 16.55 MB
- 售价:5金币
- 下载次数: 156
- 系统要求: Rendering,STEP / IGES,SOLIDWORKS,STL
- 软件分类: 齿轮
