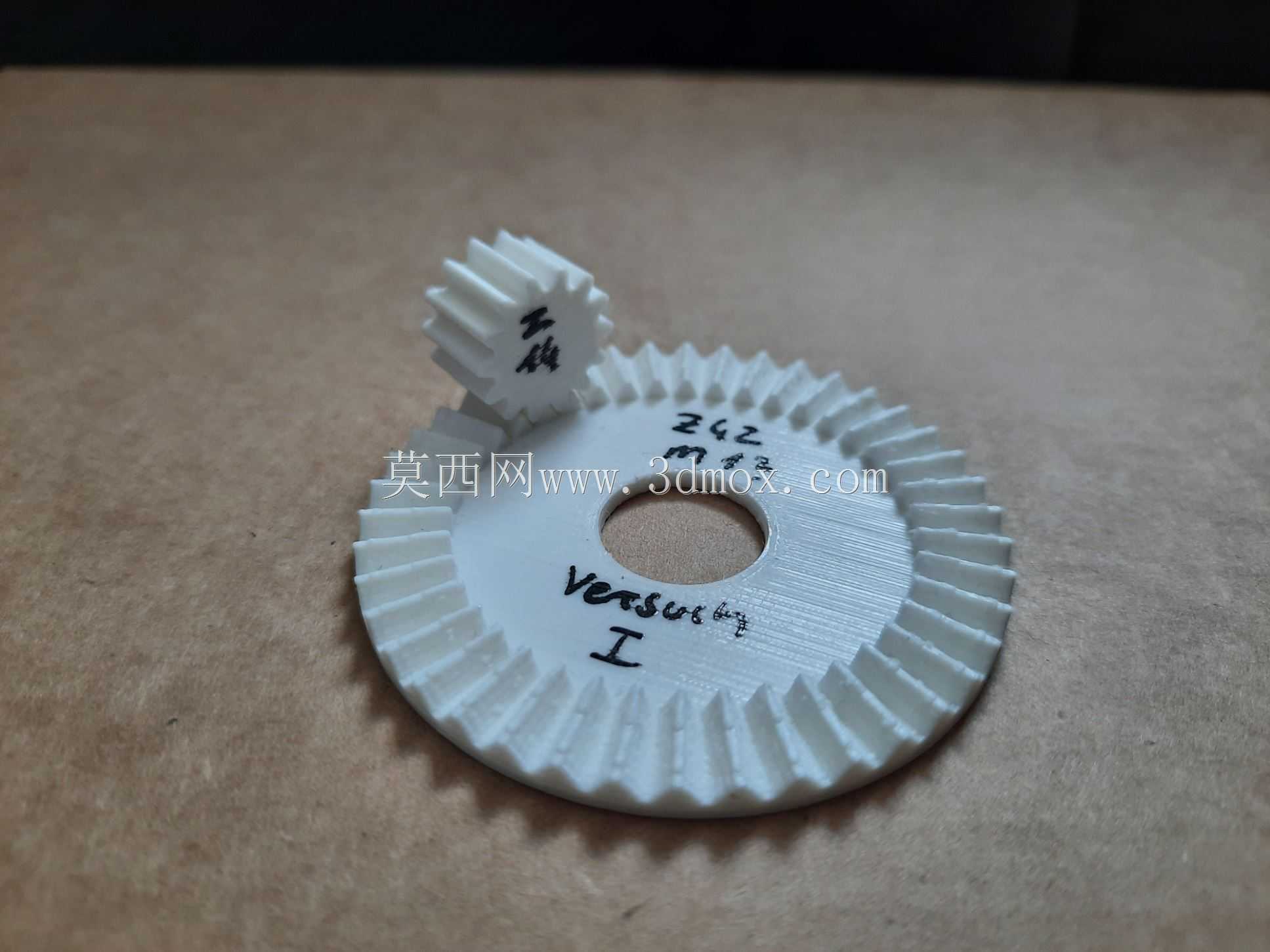

冠状齿轮与小齿轮啮合传动结构

　　这套交错轴齿轮副在小型传动装置里承担转角换向与转速匹配的作用，常见于桌面级进给机构、轻型换向装置、教学演示台以及小载荷自动化执行端。冠状齿轮的端面齿沿盘体圆周均布，齿向朝向盘面外侧，能够与轴线呈近似垂直布置的圆柱小齿轮形成稳定啮合，把一根轴的旋转运动传递到与之相交的另一根轴上。与常规锥齿轮相比，冠状齿轮的盘式结构更薄，轴向占用空间小，在箱体内部高度受限、又必须完成90度左右换向的场合更容易布置。

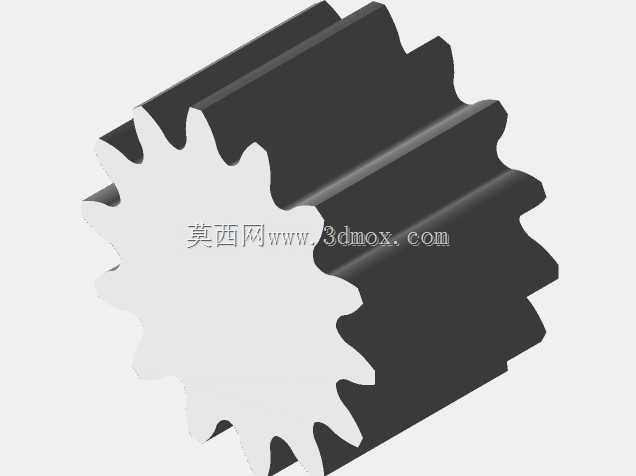

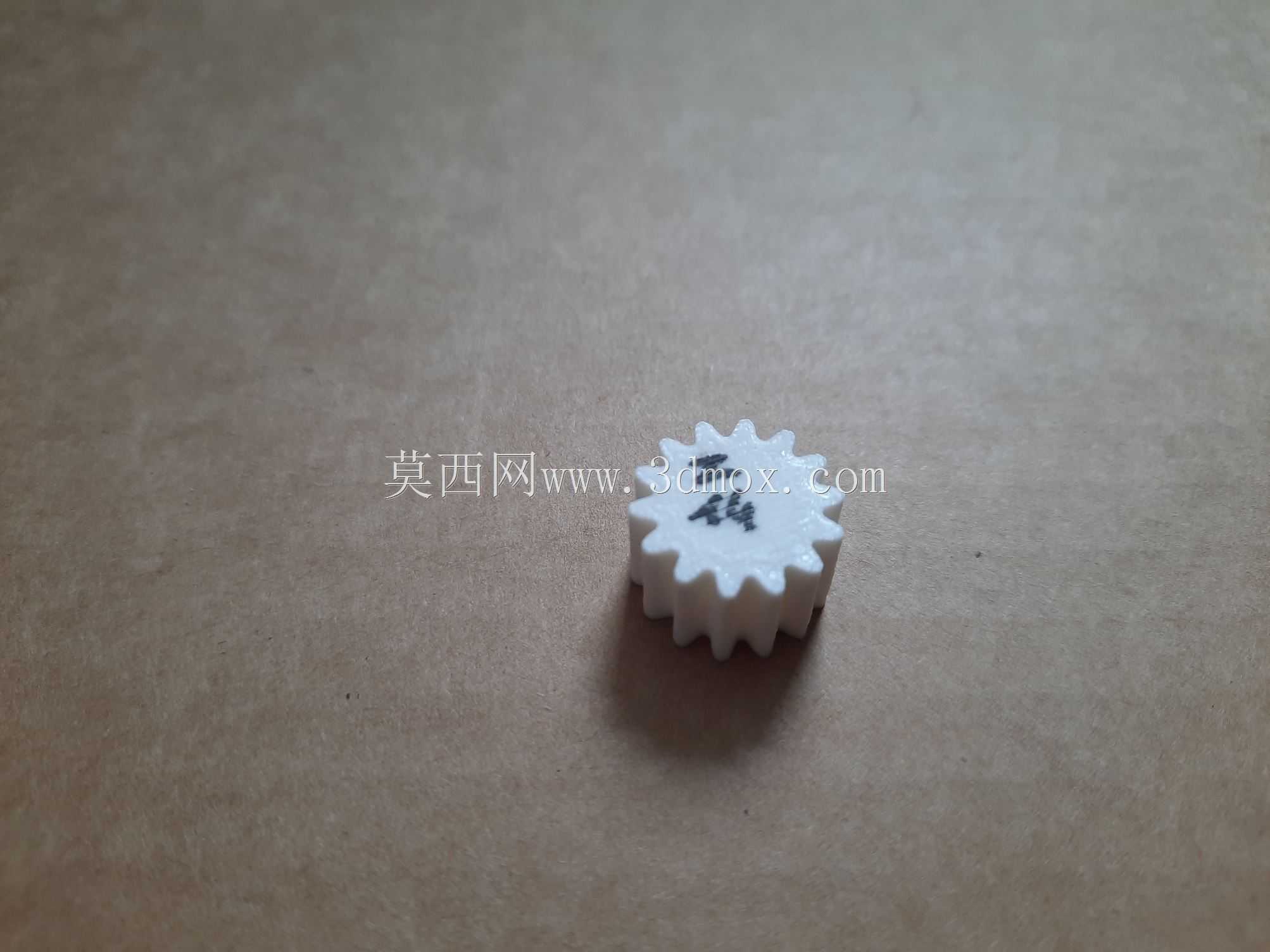

　　小齿轮采用普通圆柱直齿形式，齿宽方向保持平直，没有复杂的曲面修形，加工与替换都比较方便。其齿宽控制在10毫米左右，啮合时齿面接触区集中在冠状齿轮端面齿的有效工作段内，既保证足够的接触长度，又避免齿宽过大带来的边缘干涉。设计这类配对齿轮时，首先要确定的是两轴的空间交点：小齿轮轴线应尽量穿过冠状齿轮的节锥参考位置，偏移量过大会造成齿顶顶撞、单侧齿面过载或传动空程增大。建模过程中需要反复检查齿顶圆与盘体端面之间的间隙，尤其是在小齿轮啮入和啮出的两个极限位置，要留出合理的侧隙，防止热胀或装配偏差后卡死。

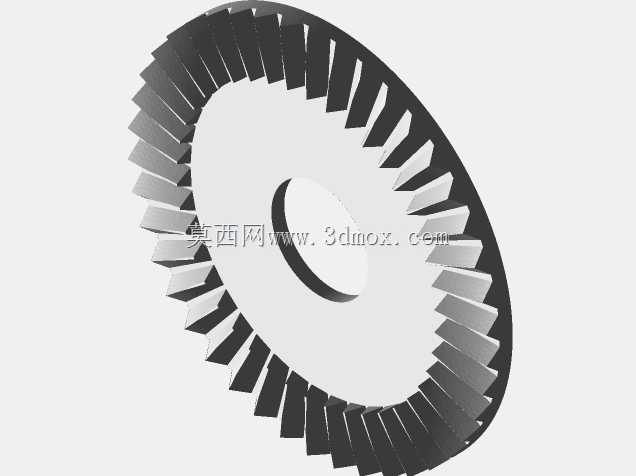

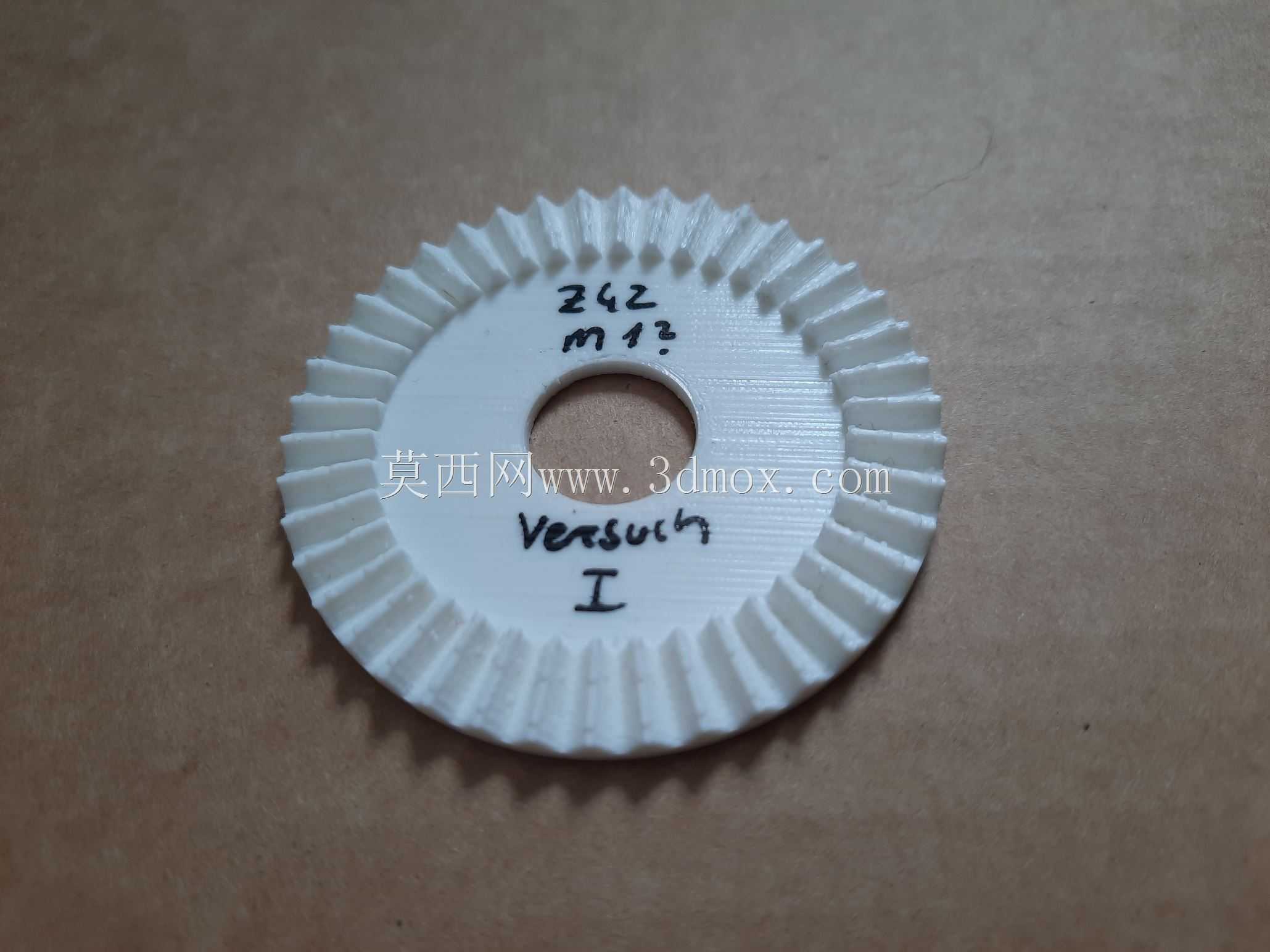

　　冠状齿轮外侧直径约为55.9毫米，盘体中部开设安装孔，用于与输出轴或轮毂配合。孔位与齿圈的同轴度是后续运转平稳性的关键，若孔中心偏移，啮合侧隙会在一周内周期性变化，表现为卡顿、噪声和局部齿面磨损。盘体背面可根据实际箱体结构增加定位台阶或紧定螺钉平面，但外缘齿区不宜设置突出结构，否则会限制小齿轮的啮合位置。端面齿的齿高、齿厚和齿间过渡圆角需要保持一致，圆角过小会在打印或铣削成型时形成应力集中，圆角过大则会减少有效啮合面积。

　　从载荷传递看，该结构更适合轻载、间歇运转或手动调节场景，不宜直接替代高速重载锥齿轮副。选型时应把启动扭矩、瞬时冲击载荷和转速一起核算：小齿轮齿数较少，单齿进入啮合时承受的接触应力较高，若用于频繁正反转机构，应适当增大齿根圆角并提高齿面硬度；若用于3D打印验证件，则需关注层纹方向对齿面强度的影响，承载齿面尽量避免沿层间剥离方向受力。

　　装配边界上，小齿轮轴与冠状齿轮轴应设置可调位置，至少保留一个方向的偏心调节量，用于在试制阶段补偿齿厚误差。箱体上两轴孔的垂直度需严格控制，孔系歪斜会使接触斑移向齿端，导致局部磨损加快。润滑方式可根据转速选择脂润滑或轻油润滑，低速演示机构也可采用自润滑材料，但必须保证齿面异物不进入啮合区。

　　三维建模时，先以冠状齿轮外径、内孔和齿圈宽度建立盘体基准，再按端面齿的节距阵列齿形；小齿轮则按圆柱齿轮路径拉伸齿廓，并通过装配约束调整两轴交点。完成单件模型后，应做运动干涉检查，重点观察小齿轮齿顶在冠状齿轮齿根附近的扫掠范围，以及盘体端面与小齿轮轮毂之间的安全距离。对于需要加工或打印的版本，还应在非配合面保留拔模或支撑余量，在配合孔处按实际工艺预留尺寸，使虚拟模型能够直接服务于装配验证和小批量制作。
