树莓派Din导轨安装支架带风扇固定结构

　　在工业控制柜、嵌入式设备集成场景中，单板计算机的安装固定一直是结构设计人员需要兼顾可靠性与空间利用率的环节，这款适配树莓派的Din导轨安装支架，正是针对标准电气柜内的安装需求开发的结构件。日常做设备改造、小型工控系统搭建时，很多工程师会选择树莓派作为边缘计算、数据采集的核心控制单元，常规的桌面摆放或者螺丝直接固定的方式，既不符合电气柜内的安装规范，也会占用过多柜内走线空间，还容易在设备运维、线路调整时出现磕碰移位的问题，而Din导轨作为电气柜内通用的安装载体，宽度统一为35mm标准规格，所有适配该导轨的配件都能实现快速卡装，无需额外在安装板上打孔定位，大幅提升柜内器件的排布效率。这款支架在设计时首先考虑了安装的兼容性，

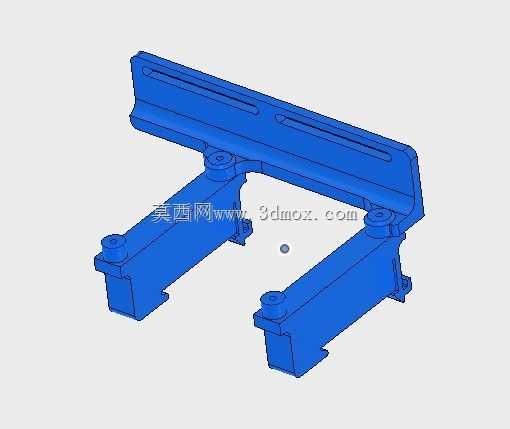

　　主体卡接结构完全匹配标准Din导轨的卡扣尺寸，卡入后能通过自身的弹性卡扣结构锁死在导轨上，不会因为柜内设备运行产生的振动出现松脱滑落的情况，同时预留了足够的插拔空间，后期需要更换或者拆卸单板时，不需要拆除周边相邻的电气元件，直接按压卡扣解锁就能将整个支架连带树莓派从导轨上取下，运维操作的便利性有明显提升。针对树莓派长时间高负载运行的散热需求，支架在对应单板处理器的位置专门设计了冷却风扇的安装位，风扇固定孔位完全适配常用的微型轴流风扇安装尺寸，安装后风扇出风方向正对核心发热区域，能形成稳定的对流散热风道，避免单板因为长时间高温运行出现降频、工作不稳定的问题，风扇的走线位置也预留了专用的走线槽，

　　线路可以顺着支架侧边的槽位排布到树莓派的供电引脚处，不会出现线缆散乱、遮挡周边器件的情况。支架上还预留了适配Protonee扩展帽的安装空间，很多做工业数据采集的项目都会给树莓派搭配这类扩展帽来拓展IO接口、通讯接口，常规的导轨支架往往只考虑了裸板的安装尺寸，装上扩展帽之后就会出现空间干涉、无法固定的问题，这款支架在高度方向上做了足够的让位，扩展帽安装后不会和支架结构产生磕碰，同时扩展帽的接口位置完全外露，不会影响网线、串口线、传感器线路的正常插拔。从安装边界尺寸来看，支架整体宽度控制在单倍电气元件的安装宽度范围内，在导轨上排布时不会占用相邻断路器、端子排的安装位置，深度方向也预留了足够的接线空间，树莓派上的USB接口、

　　HDMI接口、供电接口都和支架边缘保持了足够的操作距离，插接线材时不需要额外倾斜角度就能顺利对位。结构设计上没有多余的冗余结构，所有的加强筋都设置在受力集中的卡扣位置和风扇安装位，既保证了整体结构的强度，不会因为反复拆装出现卡扣断裂的问题，也尽可能控制了支架本身的重量，不会给导轨带来额外的负载。在实际项目应用中，这类支架可以直接用于小型数据采集终端、设备状态监测节点、简易PLC替代单元的柜内安装，不需要单独设计定制安装板，能大幅缩短小型工控项目的结构设计周期，同时标准化的安装方式也能让柜内的器件排布更加整齐规范，符合电气施工的相关要求，后续维护时不管是更换单板还是调整风扇、扩展配件，都能在不破坏原有柜内布线的前提下快速完成操作。
