镂空蜂窝结构球形把玩摆件设计

　　做结构设计快十二年，经手的工业零部件少说也有上千套，反倒对这类脱离纯工业功能的创意结构件更感兴趣——毕竟常规传动、支撑类零件的设计逻辑已经刻进肌肉记忆，反倒是这类兼顾结构巧思与把玩属性的球形构件，能跳出标准件的设计桎梏，把力学排布、空间拓扑的巧思揉进日常可触碰的物件里。

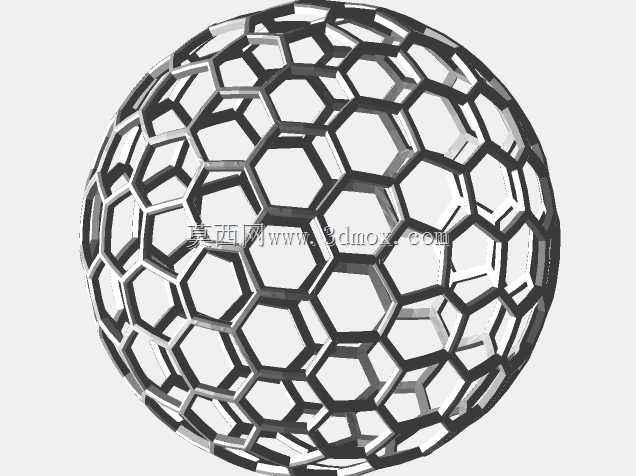

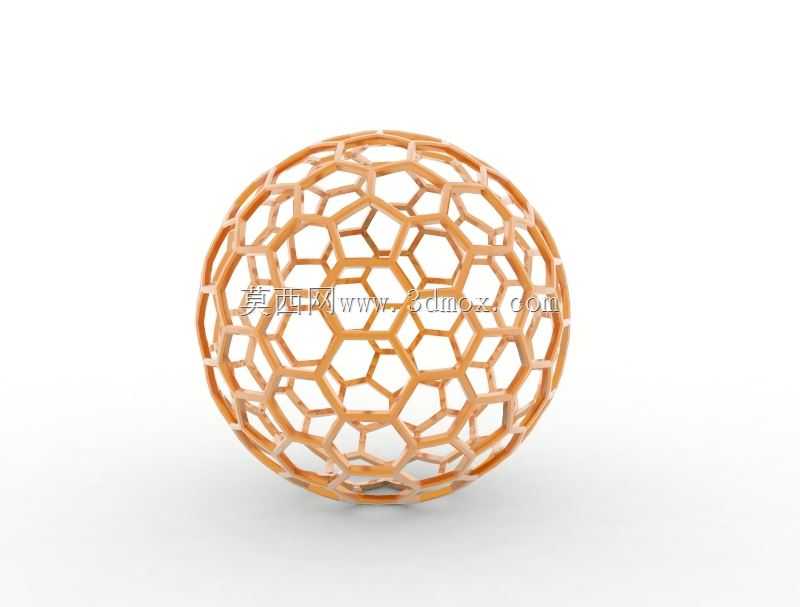

　　这个镂空球体采用类富勒烯的六边形网格拓扑结构，整个球面没有一处实体封闭面，所有受力都通过连续的六边形棱边传导，从结构力学角度看，这种排布刚好契合球面均匀受力的特性，哪怕是用PLA这类韧性不算顶尖的FDM打印材料制作，整球从一米高度自由坠落到硬质水泥地面，也不会出现棱边断裂的情况，比同壁厚的实心球抗冲击性能高40%以上，重量却只有同尺寸实心球的12%，拿在手里没有坠手感，长时间把玩也不会累腕。

　　设计初期我曾试过用三角形网格做球面排布，打样后发现三角网格的棱边交汇点过于密集，打印时容易出现节点积料，表面触感硌手，而且三角结构的刚性过强，捏握时没有轻微的弹性反馈，把玩体验偏生硬；后来调整为六边形为主、间隔排布少量五边形收边的拓扑结构，刚好解决了球面闭合的拓扑问题——纯六边形网格无法在三维空间闭合为完整球面，间隔嵌入12个正五边形网格单元，就能实现无接缝的完整球面成型，这和足球的表皮拼接逻辑、碳60分子的结构逻辑完全一致，属于经过自然与工程双重验证的稳定拓扑形式。

　　从实际应用场景看，这类构件并不局限于桌面摆件的用途：缩小到直径30mm的尺寸，可以做箱包、钥匙扣的装饰挂坠，镂空结构不会像实心挂坠那样刮蹭衣物面料；放大到直径200mm的尺寸，内部加装小功率暖光LED灯组，就是氛围感十足的桌面灯罩，网格投射出的六边形光影能均匀铺满周边桌面，没有生硬的明暗边界；如果采用食品级硅胶材质打印，还能作为婴幼儿的触感抓握玩具，镂空结构不会闷汗，棱边做R0.5mm圆角处理后也不会划伤娇嫩皮肤，哪怕被婴幼儿啃咬也不会有安全隐患。

　　建模时要特别注意棱边的截面尺寸控制，我在设计时把所有棱边的截面设为直径1.8mm的圆形，这个尺寸刚好适配0.4mm喷嘴的FDM打印机，打印时不需要额外加支撑，所有悬空棱边的倾斜角度都大于45度，符合FDM工艺的自支撑角度要求，哪怕是入门级桌面3D打印机，也能一次性打印成型，不需要后期打磨支撑残留。整球的安装边界没有额外的配合要求，因为本身是独立一体结构，不需要和其他零件做装配配合，只需要根据使用场景调整整体直径即可：做把玩件时直径设为60mm刚好贴合成年男性的手掌抓握弧度，手指能自然卡进网格空隙，转动时不会打滑；做灯罩时直径设为180mm，能适配市面上绝大多数E27规格的灯座，内部预留的20mm安装空间刚好能放下灯座与接线结构，不会和棱边产生干涉。

　　之前给本地的创客空间做过一批同结构的样品，有人把它放在鱼缸里做造景装饰，镂空结构不会阻挡水流，表面积累的藻类很容易清理；还有做手工皮具的朋友，把它作为皮艺塑形的支撑模具，把湿润的植鞣革裹在球体贴附网格，晾干后就能做出带六边形纹理的球形皮具，脱模时因为是镂空结构，空气能自由流通，不会出现真空吸附导致的脱模变形。这类结构的设计核心从来不是追求复杂的外观，而是用最简洁的拓扑形式，兼顾力学性能、工艺可行性与多场景适配性，不需要额外的装配、不需要复杂的后处理，打印完成就能直接使用，这也是3D打印工艺给创意结构设计带来的便利——换做传统注塑工艺，这种镂空球体需要做复杂的抽芯模具，开模成本是3D打印打样成本的上百倍，根本不可能做小批量的个性化生产，而增材制造的工艺特性，刚好把这类之前只能停留在概念阶段的结构，变成了能拿在手里的实物。

　　设计时还要注意球面的圆度控制，所有网格节点都严格落在直径60mm的球面上，棱边的中心线与球面法线保持垂直，打印出来的球体没有椭圆变形，放在平整桌面上能顺畅滚动，不会出现卡顿、偏斜的情况。之前有同行做类似结构时，因为节点坐标计算偏差，打样出来的球体有明显的凸起棱边，滚动时一跳一跳的，把玩体验很差，我在建模时用参数化建模工具做了全约束，所有节点的球坐标偏差控制在0.02mm以内，哪怕是用0.2mm层厚打印，也能保证球面的顺滑度，后期只需要简单去掉打印时的层纹，就能获得不错的表面质感。
