杆端连接用自润滑球形关节结构

在各类需要实现小角度摆动、多自由度铰接的机械传动场景中，这类杆端球形关节是应用频次极高的连接部件，常见于自动化设备连杆机构、小型传动执行端、精密仪器调节机构、通讯设备架设调节组件等场景，核心作用是在两个存在相对角度偏移的传动部件之间传递动力，同时补偿安装过程中产生的同轴度误差，避免刚性连接带来的应力集中问题，大幅降低连杆机构卡滞、部件疲劳断裂的风险。

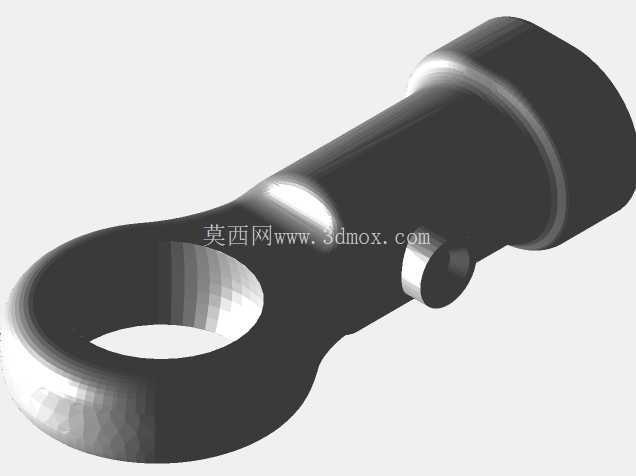

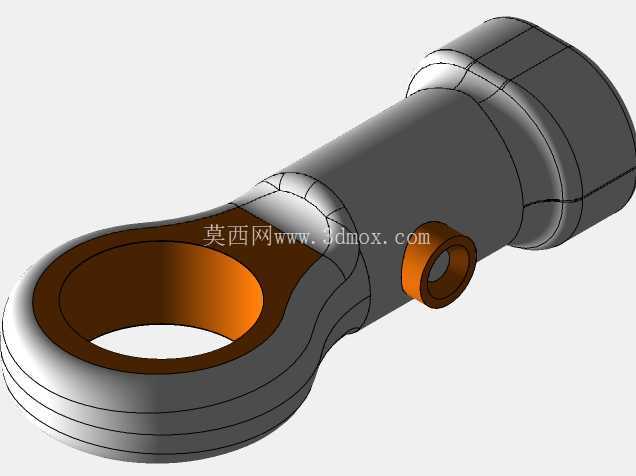

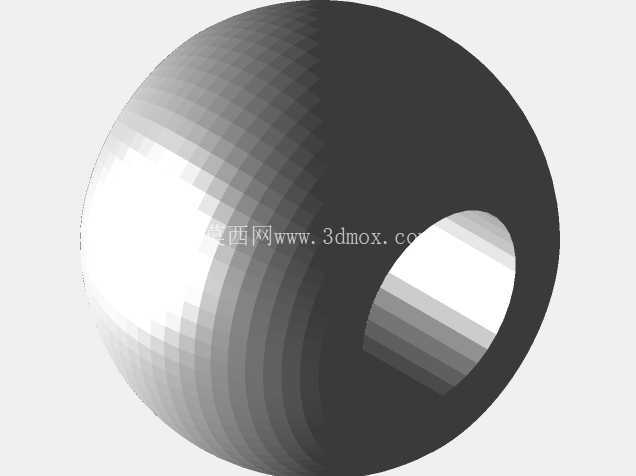

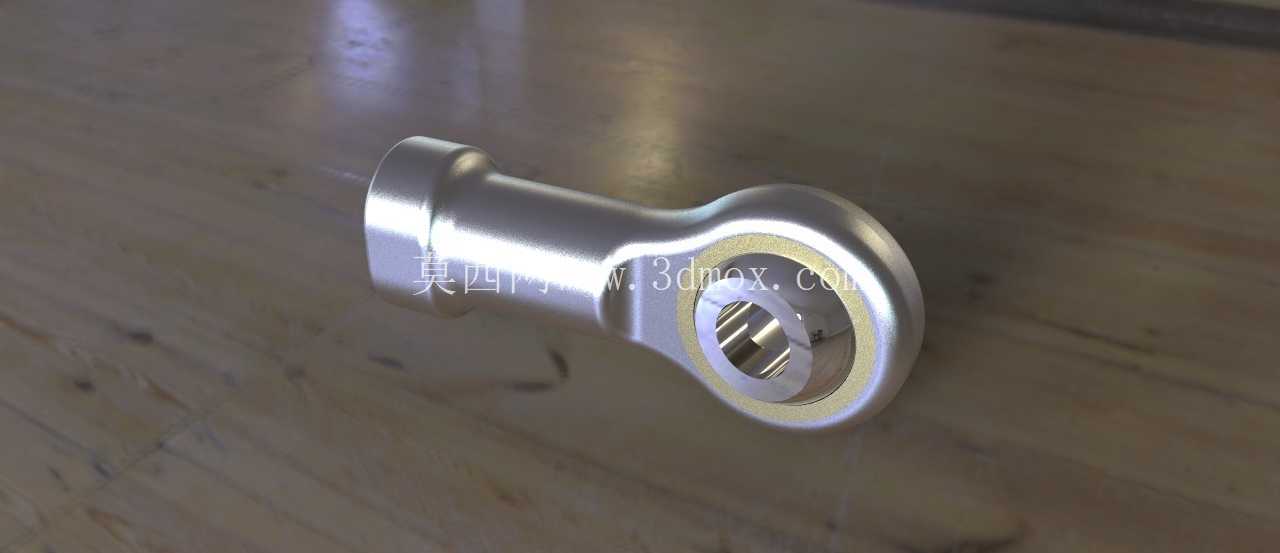

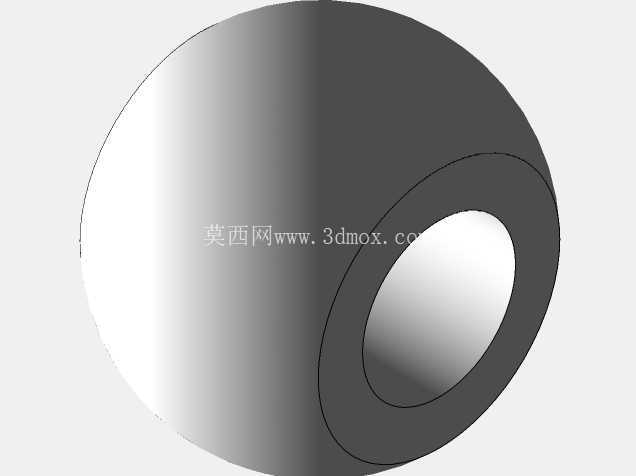

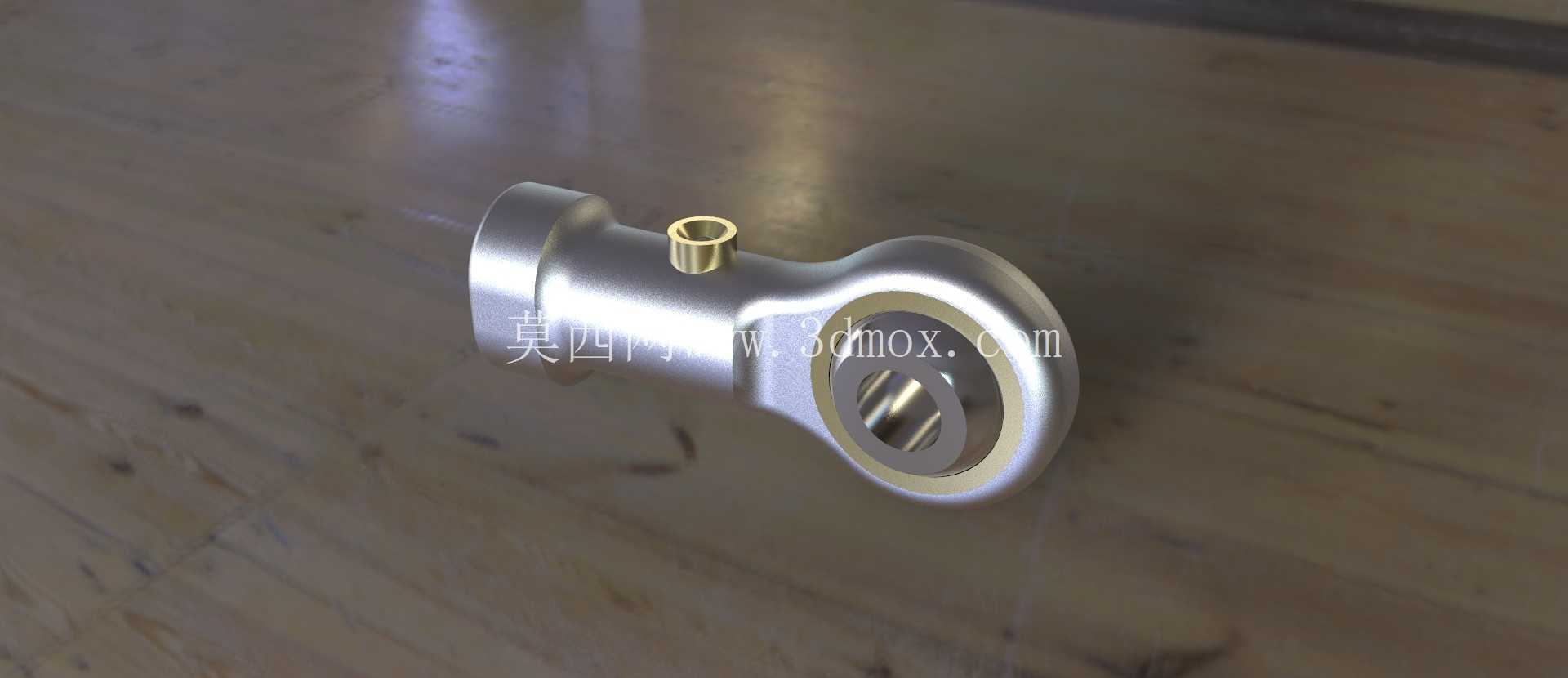

从结构设计逻辑来看，这款球形关节采用一体式杆端外壳搭配内嵌球头衬套的结构，外壳主体采用合金材质一体成型，杆端部分设计为外圆柱连接结构，侧面预留注油孔位，可在长期使用后补充润滑脂，降低球头与外壳之间的转动阻尼，延长部件的实际使用寿命。内嵌的球头衬套采用自润滑复合材料制作，内孔为光滑圆柱通孔，用于与对接的销轴完成装配，球头外球面与外壳的内球面做高精度研磨配合，保证转动过程中间隙均匀，不会出现晃动量过大或者转动卡涩的问题。和普通的铰接销轴相比，这类球形关节可以允许连接的两个部件在径向、轴向存在一定范围的角度偏转，不需要在安装时严格保证两个连接件的同轴度，能够适配更多存在安装误差、工作中存在位置偏移的传动场景。

从实际安装边界来看，这款关节的球头端外圈直径适配常规M5规格的连接销轴，杆端部分的外径、长度都匹配小型传动机构的安装空间，整体结构紧凑，不会占用过多的装配位置，侧面的注油孔位置避开了主要的受力接触面，不会影响部件整体的结构强度。在受力特性设计上，外壳的受力过渡位置做了圆弧倒角处理，避免应力集中在杆身与球头外壳的连接位置，在承受径向拉压载荷的时候，应力可以均匀分散到整个外壳结构上，不会出现局部应力过大导致的断裂问题。

在实际选型应用中，这类球形关节需要根据实际工况的载荷大小、摆动频率、偏转角度范围来匹配对应的尺寸规格，这款小尺寸的球形关节更适合载荷不大、摆动频率中等的轻载传动场景，比如小型自动化设备的连杆传动、通讯天线的角度调节支架、小型检测设备的微调机构等场景。设计过程中需要重点关注球头与外壳的配合间隙，间隙过大会导致传动过程中存在空程，影响传动精度，间隙过小则会导致转动阻尼过大，甚至在温度变化出现热胀冷缩的时候出现卡滞问题，因此建模过程中需要严格控制球面的配合公差，同时预留合适的润滑脂存储空间，保证长期使用过程中润滑介质可以持续作用在摩擦接触面上。

和传统的铰接结构相比，这类球形关节不需要额外加工铰接座与配套的销轴衬套，直接通过杆端的外圆柱面或者螺纹结构就可以完成与连杆部件的连接，大幅减少了装配环节的零件数量，降低了整体机构的装配复杂度，同时一体式的结构也减少了多个零件配合带来的累积误差，提升了整个传动机构的运行稳定性。在三维建模过程中，需要重点还原球面的配合精度、注油孔的位置与尺寸、内孔的公差要求，同时要模拟实际工作中的偏转角度范围，验证在最大偏转角度下部件不会出现结构干涉，保证安装后可以实现预期的角度补偿功能。
