NEM17步进电机L型安装固定夹座

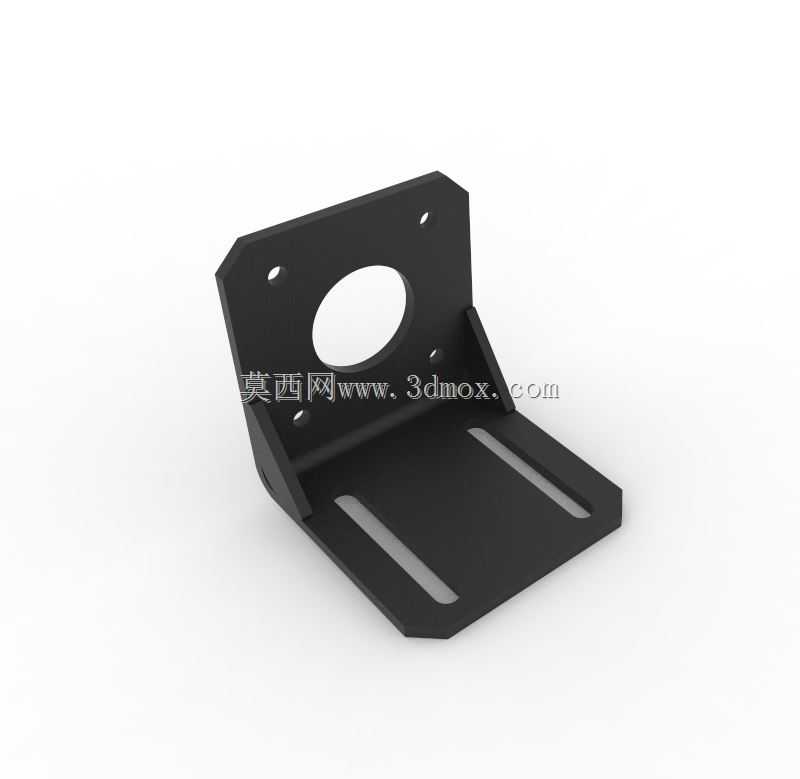

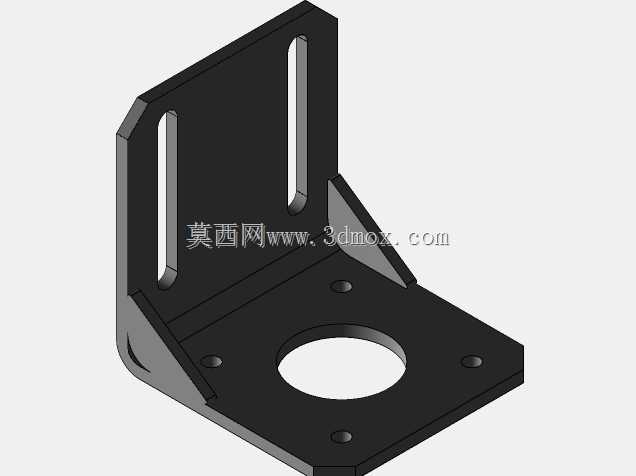

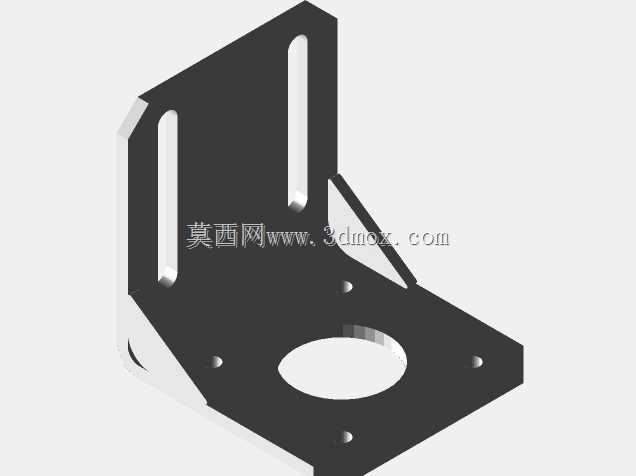

这款夹座是针对NEM17规格步进电机开发的安装固定构件，在桌面级自动化传动模组、小型数控进给机构、3D打印运动轴、实验室小型输送线等场景中应用广泛，主要承担电机本体的定位、承载与姿态固定作用，避免电机运行时因扭矩反作用力产生位移、振动偏移，保障传动副的同轴度与运行稳定性。从结构设计来看，整体采用L型折弯式构型，垂直立板开设与NEM17电机安装止口匹配的中心圆孔，孔周预留对应规格的螺丝过孔，可直接适配标准NEM17步进电机的前端法兰安装位，安装时电机输出轴可直接穿过中心孔与后续传动构件连接，无需额外加装转接垫块，减少装配累积误差。水平底板开设两条平行的长条形腰型孔，这类孔型设计给安装位置预留了充足的调整余量，装配时可沿腰型孔长度方向微调电机的前后位置，方便同步带张紧度调节、丝杠同轴度校准，也能适配不同安装基面的孔位偏差，降低对安装基面的加工精度要求。立板与底板的折弯连接处设置了三角加强筋结构，可大幅提升夹座整体的抗扭刚度，当电机输出额定扭矩、尤其是频繁正反转启停的工况下，加强筋能有效分散立板承受的倾覆力矩，避免长期受力后立板出现折弯变形、安装面垂直度超差的问题。夹座的垂直安装面与水平安装面在加工时保证了严格的垂直度公差，安装后电机输出轴的轴线可与安装基面保持平行，适配带传动、丝杠传动等多种常见传动形式的安装要求，不会因安装面角度偏差导致传动带偏磨、丝杠憋劲等故障。从安装边界来看，立板尺寸完全匹配42mm见方的NEM17电机法兰轮廓，不会与电机本体的接线端、散热结构产生干涉，底板的腰型孔间距适配市面上多数20系列、30系列铝型材的安装槽距，可直接通过T型螺栓固定在铝型材机架上，也可通过压板固定在钢板、亚克力等材质的安装基面上，适配性较强。整体结构没有冗余设计，所有开孔、折弯结构都服务于安装固定与位置调整的核心功能，在保证结构强度的前提下尽可能压缩了整体占用空间，适合安装空间紧凑的小型自动化设备使用，装配过程无需复杂工装，仅需对应规格的内六角螺丝即可完成电机与夹座、夹座与安装基面的固定，后期维护拆卸也十分便捷。
