1/48比例MK13美国海军鱼雷仿真结构

　　在海军装备仿真推演、战史场景复原以及比例模型收藏领域，舰载航空鱼雷的等比例还原一直是装备模型制作中精度要求较高的分支，MK13型鱼雷作为二战时期美国海军列装的空射主力鱼雷，其结构还原需要兼顾气动外形、分段结构与挂载适配性的多重要求。本次还原的1/48比例MK13鱼雷结构，首先从实际装备的作战场景出发，空射鱼雷不同于舰载管射鱼雷，需要承受空投入水的冲击载荷，同时要满足载机挂架的挂载尺寸边界，因此在建模过程中首先梳理了实雷的分段逻辑：实雷整体分为战雷段、燃料舱段、动力段与尾舵操纵段四个核心部分，对应比例模型中也做了分件设计，既还原实雷的装配逻辑，也满足比例模型制作中的分色、内部细节追加需求。

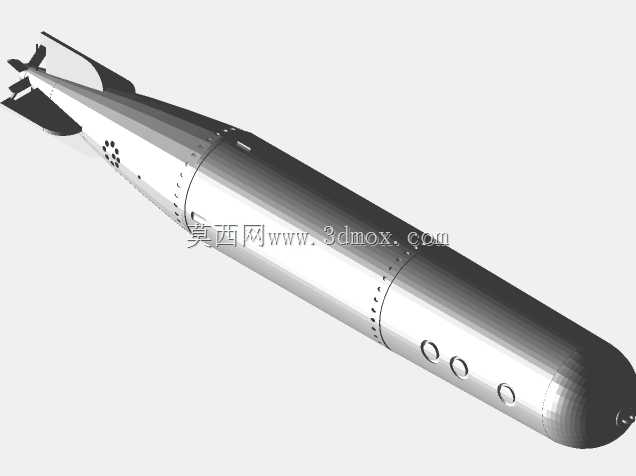

　　从外形尺寸边界来看，1/48比例下的鱼雷整体长度控制在适配同比例舰载攻击机挂架的尺寸范围内，弹体最大直径严格匹配实雷缩比后的尺寸，避免出现挂载时与载机机翼、挂架产生干涉的问题。弹体头部的弧形线型严格按照实雷的流体线型做曲率连续处理，还原空射入水时的流体外形特征，头部侧面的三个传感孔位按照实雷的排布位置做等比例凹陷处理，没有做简化省略，满足高精度场景制作的细节要求。弹体中部的连接环带做了细微的台阶差处理，还原实雷分段连接的装配特征，环带上的固定铆钉孔按照实雷的排布密度做等比例阵列，避免出现孔位间距失真的问题。

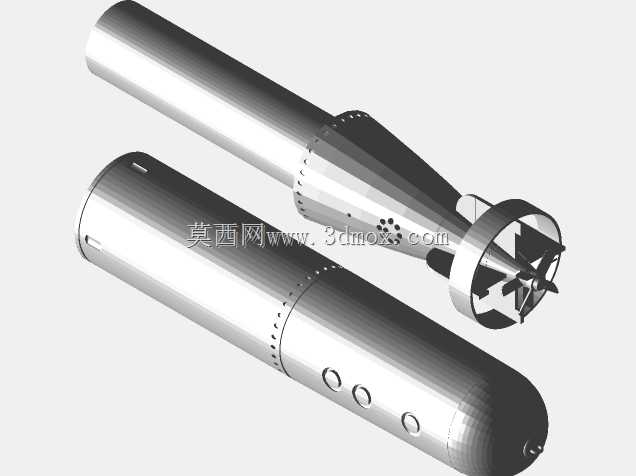

　　尾段的稳定翼与操纵舵面做了可活动的结构预留，稳定翼的后掠角度严格匹配实雷的设计参数，舵面的转轴位置与实雷一致，既可以在静态展示时调整角度还原不同挂载、航行状态，也可以为后续加装动态操纵机构预留安装空间。尾段后部的螺旋桨采用共轴反转的结构设计，桨叶的翼型截面按照实雷的螺旋桨翼型做缩比还原，没有做平板简化，保证外形的仿真度。

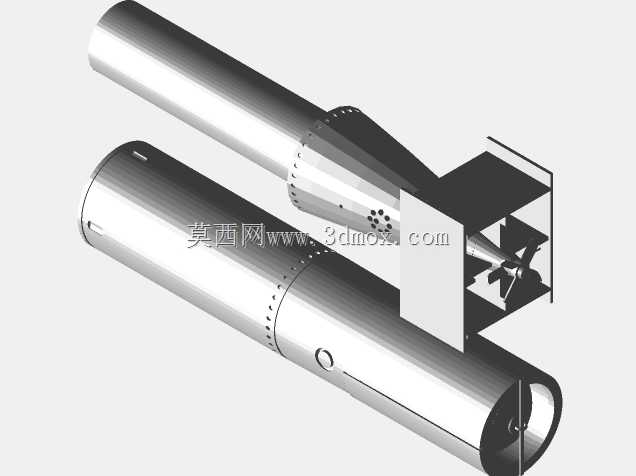

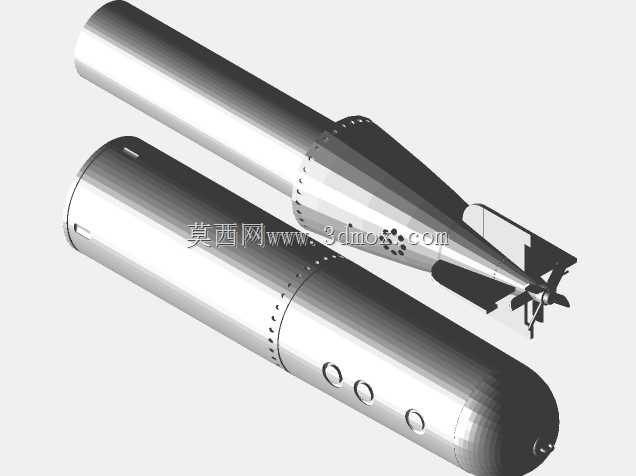

　　在设计思路上，本次结构还原没有采用整体一体成型的方案，而是参考实雷的维护拆分逻辑，将模型分为三个可拆分的主体段，每段的连接止口做了定位设计，拼接后不会出现错位、段差过大的问题，既方便模型制作者对内部结构进行追加改造，比如加装战雷段的装药模拟结构、动力段的发动机管线细节，也可以满足不同展示场景的需求，比如做剖面展示时可以直接拆分段体展示内部布局。针对模型制作中常见的涂装分界问题，弹体上的色带分界位置做了细微的凹槽定位，方便制作者进行遮盖涂装，避免出现涂装边界不齐的问题。

　　从实际应用场景来看，该结构既可以用于1/48比例二战海战场景的配景制作，搭配舰载攻击机、水面舰艇模型还原海空作战场景，也可以作为海军装备教学的缩比教具，直观展示MK13鱼雷的外部结构与分段布局，还可以作为静态收藏摆件，满足军事模型爱好者的高精度收藏需求。在结构细节处理上，弹体表面的工艺焊缝、排水孔位都按照实雷的实际位置做了还原，没有为了建模省事而省略这些细节，保证缩比后的外形辨识度。同时考虑到3D打印制作的工艺性，所有的突出结构比如稳定翼、舵面都做了适当的厚度补强，避免打印过程中出现结构断裂的问题，同时又不破坏整体的比例视觉效果，平衡了仿真精度与制作工艺性的要求。弹体头部的引信保护结构也做了还原，对应实雷空投时的引信保险特征，让整体外形的还原度覆盖从挂载到入水航行的全状态特征，不会出现细节缺失导致的外形失真问题。
