可3D打印软管连接单向止回阀结构

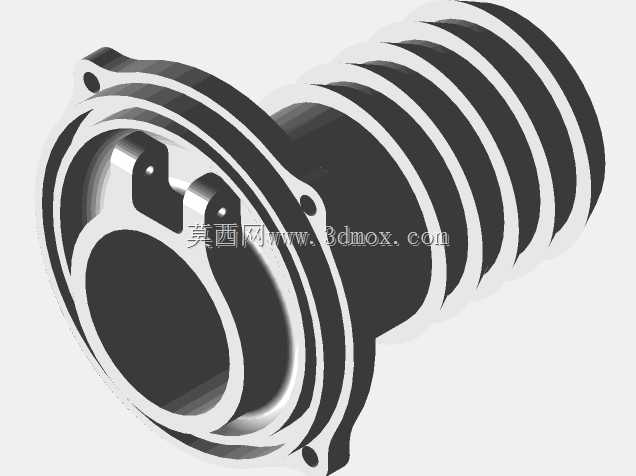

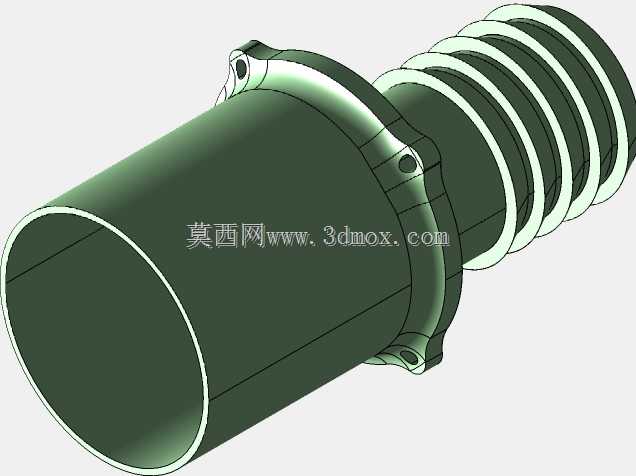

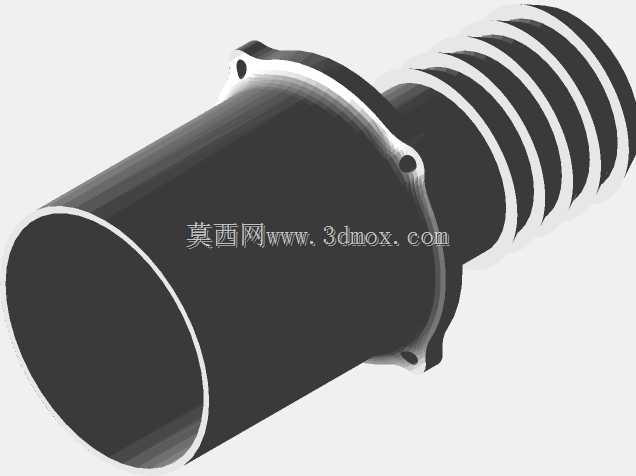

　　这款单向止回阀采用两端宝塔式软管接头结构，适配常见的小口径柔性管路连接，两端接头的外锥面设计有连续环形倒刺，装配时将软管推入接头后，倒刺结构可嵌入软管内壁，配合管箍紧固即可实现可靠的管路密封连接，无需额外加工法兰或螺纹接口，适配低压流体输送场景的快速装配需求。从功能逻辑来看，该阀的核心作用是限制管路内流体的单向导通，阻断反向回流路径，当流体从入口端进入时，流体压力会克服内部阀芯的复位阻力，推动阀芯位移打开通流通道，流体可顺利从出口端流出；当出口端压力高于入口端，或是流体出现反向流动趋势时，反向压力会推动阀芯压紧密封座面，直接切断通流路径，避免回流对上游设备造成干扰，这类结构常被应用在小型供氧管路、低压供水回路、实验流体管路等场景中，

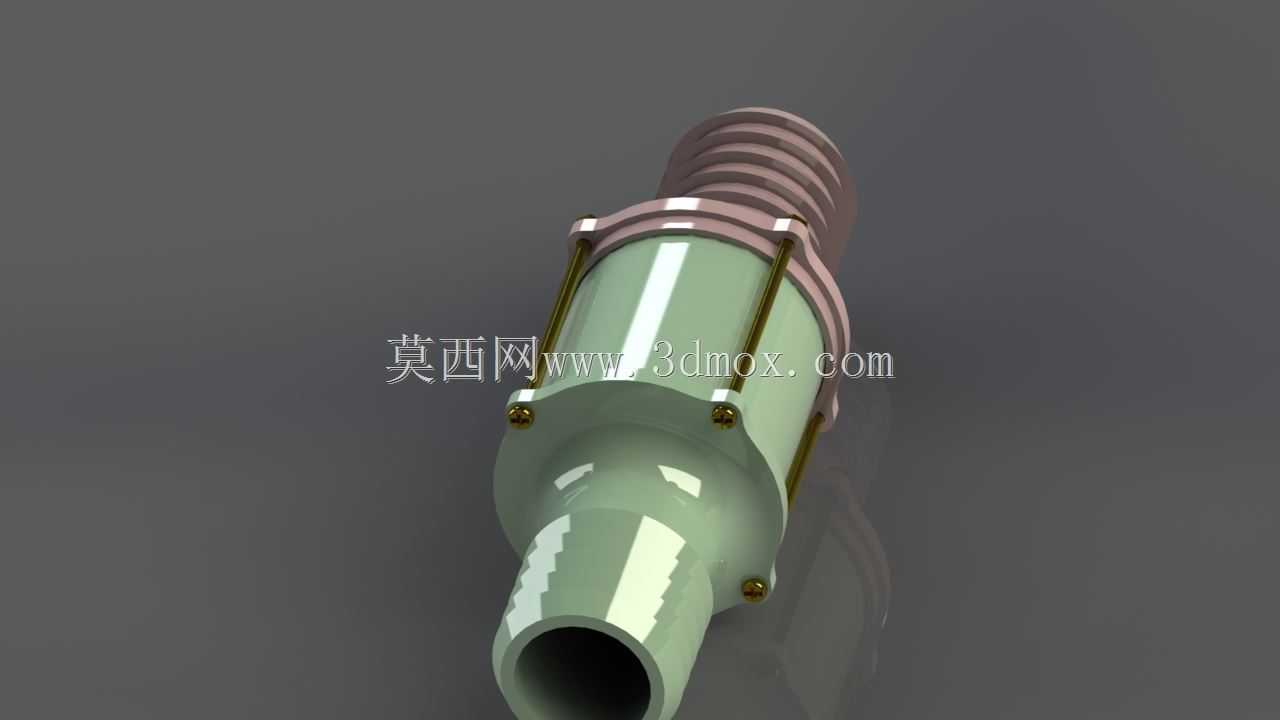

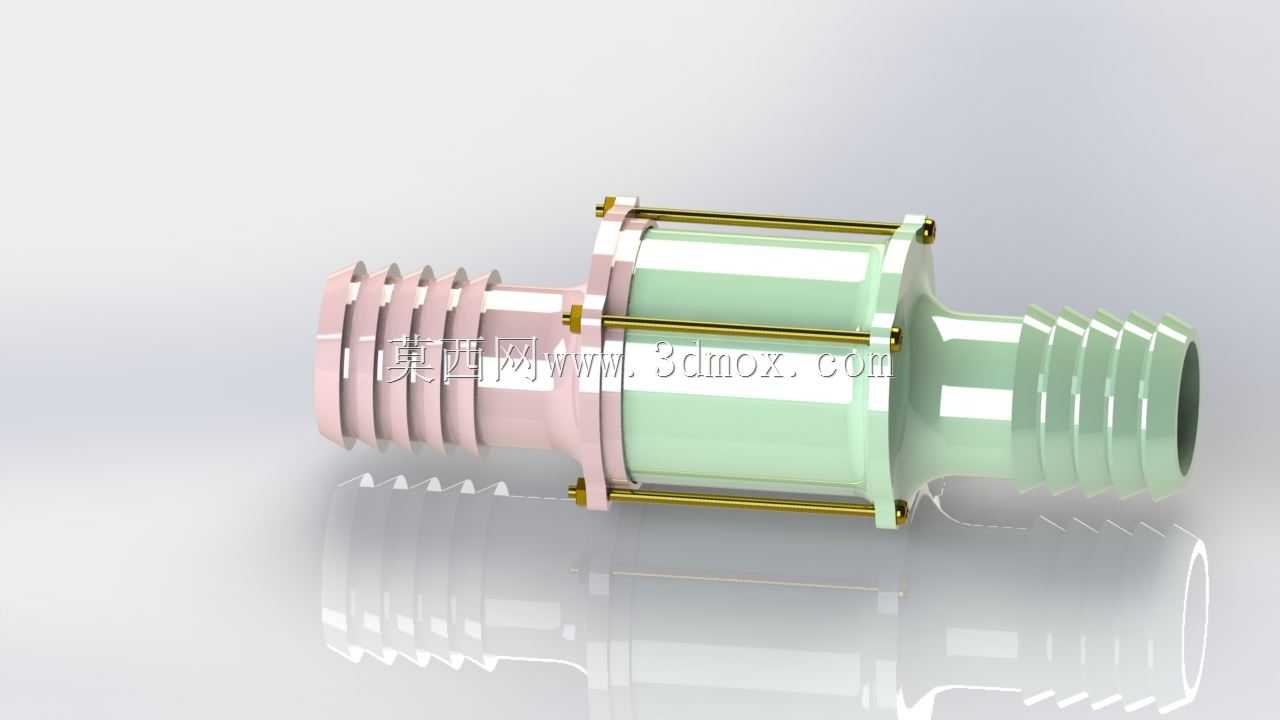

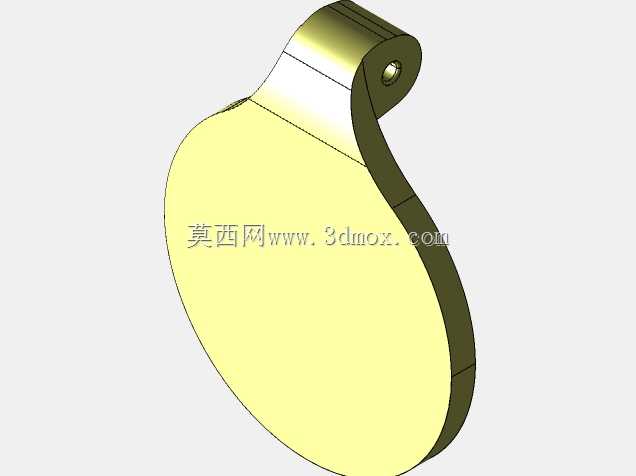

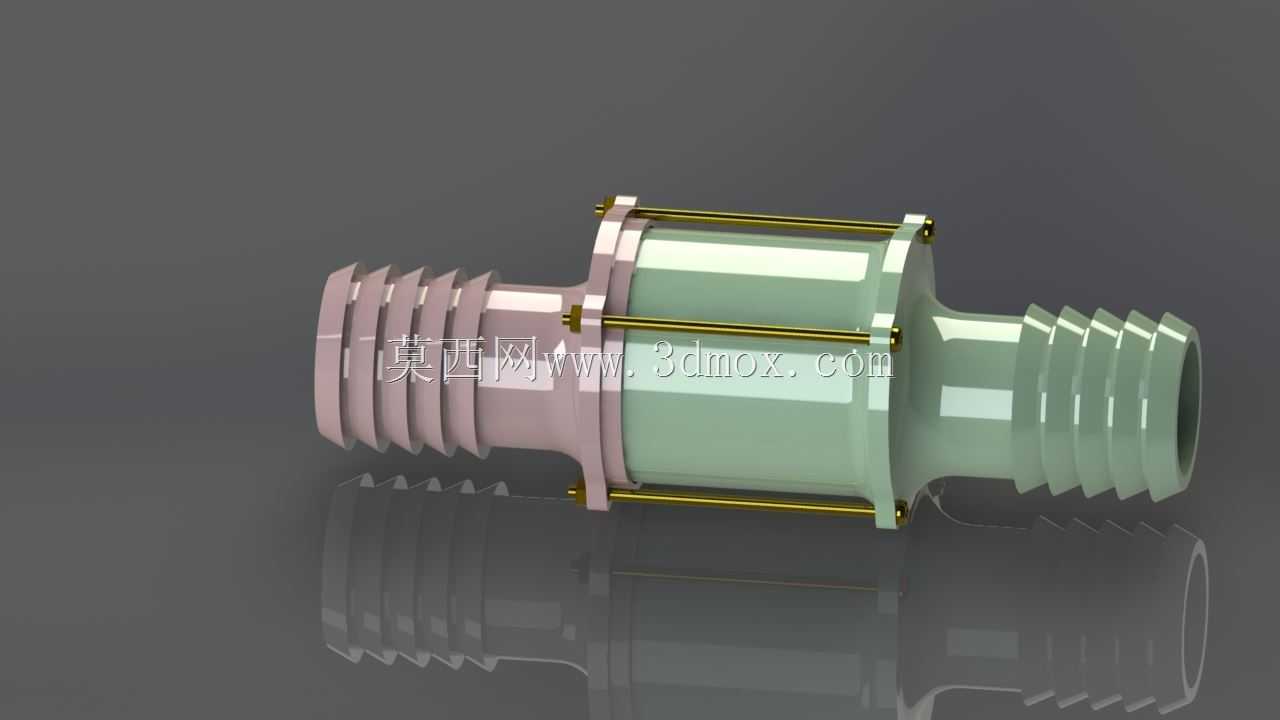

　　可有效避免介质倒流引发的管路污染、设备工况异常问题。从结构设计细节来看，整个阀件采用分体式组装结构，外部通过四根周向均布的拉杆将两端接头与中间阀体锁紧固定，装配时可先将内部阀芯、密封组件依次装入中间阀腔，再对齐两端接头的安装孔穿入拉杆锁紧，整体拆装流程简单，后期如果出现密封件磨损，可直接拆开更换内部零件，无需整体报废阀件。内部阀芯采用平动式启闭结构，相比旋启式结构，其启闭行程更短，响应速度更快，适配小通径管路的低压工况，设计时特意限制了阀芯的最大开启角度不超过90度，避免阀芯开启幅度过大导致复位卡滞，同时在阀芯复位位置预留了弹簧安装位，可根据实际工作压力选配不同刚度的复位弹簧，调整阀门的开启压力阈值，适配不同压力等级的管路需求。

　　从安装边界来看，该阀整体为同轴直通式结构，两端接头的外径尺寸与适配软管内径匹配，中间阀体的外径略大于接头尺寸，安装时需要在管路中预留出与阀体总长度匹配的直线安装空间，由于采用软管接头连接，安装时不需要严格保证管路的同轴度公差，允许两端管路存在小角度的偏斜，可降低现场装配的精度要求。所有结构件的壁厚均按照FDM3D打印的工艺要求做了适配，最小壁厚满足常规打印喷嘴的成型要求，没有小于1mm的薄壁结构，也没有大角度的悬空结构，打印时不需要添加大量支撑即可完成成型，打印完成后仅需简单去除少量支撑毛刺，即可完成组装测试。需要注意的是，当前版本的结构存在几处需要优化的设计点：一是复位弹簧的定位结构没有做全周限位，

　　长期往复动作时弹簧可能出现偏斜卡滞；二是阀芯密封面的压紧量没有做限位设计，长期受压可能出现密封面过度磨损导致内漏；三是拉杆的锁紧位置没有做防松设计，在管路长期振动的工况下可能出现拉杆松动，这些问题在后续迭代中可通过增加弹簧定位槽、密封面限位凸台、拉杆防松垫圈等结构优化解决。该阀件的通流阻力较小，正向导通时的流道没有明显的突变截面，可减少流体在阀腔内的压力损失，适合对管路压损有要求的低压输送场景，比如小型呼吸机的供氧回路、家用净水设备的管路、小型水族箱的水循环回路等场景，都可以通过调整弹簧刚度和密封件材质，适配不同的流体介质和工作压力需求。
