这套直齿轮啮合副的应力分析模型,核心面向通用机械传动场景的轮齿强度校核需求,覆盖从轻载输送设备到中载动力传输单元的多数开式、闭式齿轮传动工况,可直接为传动系统的结构优化、失效预判提供量化的仿真依据。日常设备运维中,直齿轮的失效多集中在齿面接触疲劳剥落、齿根弯曲折断两类问题,传统的经验公式计算往往忽略轮齿啮合过程中的载荷分布不均、啮合刚度动态变化的影响,这套模型通过全齿廓网格划分、真实接触对设置,还原了轮齿从进入啮合到退出啮合的完整载荷传递过程,能精准捕捉齿根圆角处的应力集中区域、齿面接触应力的分布带宽,避免传统计算中安全系数选取过于保守导致的结构冗余,或是安全系数不足引发的早期失效。

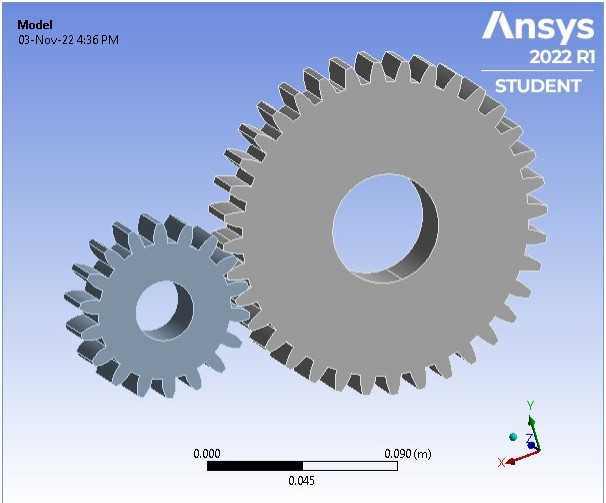

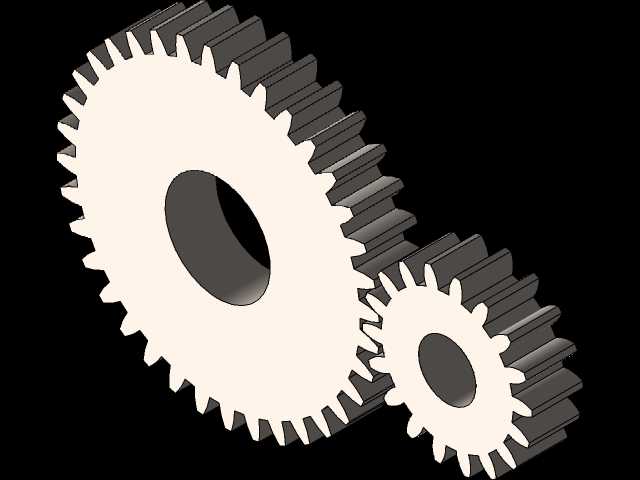

模型构建过程中,首先依据渐开线齿廓生成原理完成两个配对齿轮的参数化建模,严格控制齿顶高系数、顶隙系数、压力角的参数匹配,保证啮合过程中齿廓无干涉、侧隙处于合理区间,避免仿真过程中出现接触穿透、应力奇异的问题。网格划分阶段对齿根过渡圆角、齿面啮合区域做了局部网格加密,非关键的轮毂、辐板区域采用较粗的网格控制整体计算规模,兼顾仿真精度与求解效率,其中齿根区域的网格尺寸控制在齿厚的1/20以内,足够捕捉圆角处的应力梯度变化,不会因为网格过粗导致应力计算值偏低。边界条件设置上,将大齿轮的内孔设置为固定约束,小齿轮内孔施加额定工作扭矩,两个齿轮的啮合齿面之间设置摩擦接触,摩擦系数取钢质齿轮干摩擦或稀油润滑下的常规工程值,还原真实传动过程中的载荷传递状态。
从安装边界来看,两个齿轮的内孔均预留了与轴配合的安装面,配合公差选取基孔制过渡配合的常规区间,轮毂端面设置了轴肩定位的贴合面,可直接匹配常规的平键连接结构,仿真过程中约束与载荷的施加位置完全对应实际安装的受力状态,不会出现边界条件与实际工况脱节的问题。尺寸设计上,齿轮副的中心距严格按照模数、齿数、变位系数计算得出,齿宽的选取符合通用减速器中齿宽系数的常规取值范围,既保证足够的齿面接触承载面积,又避免齿宽过大导致的载荷沿齿向分布不均问题。

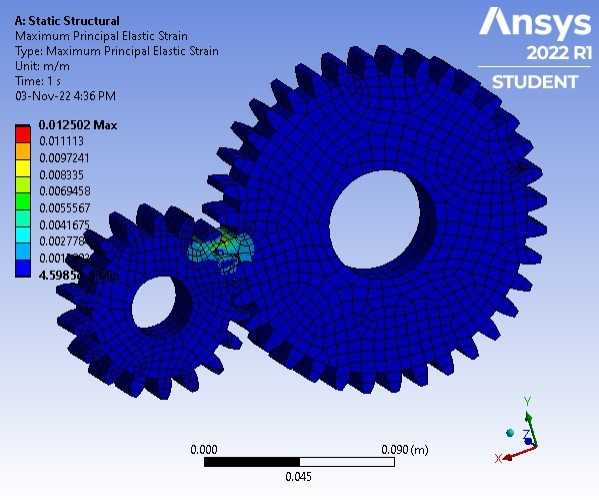

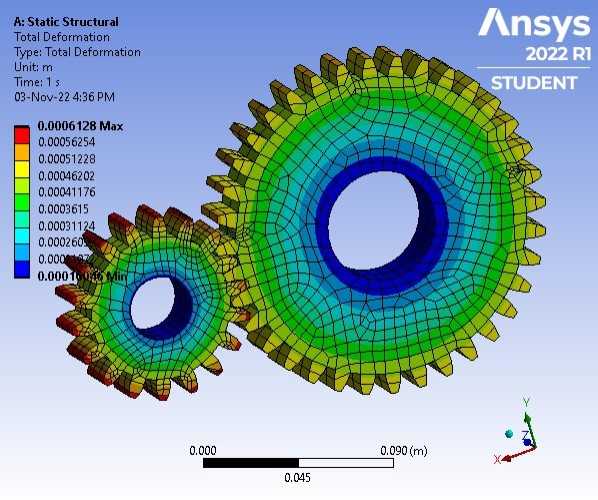

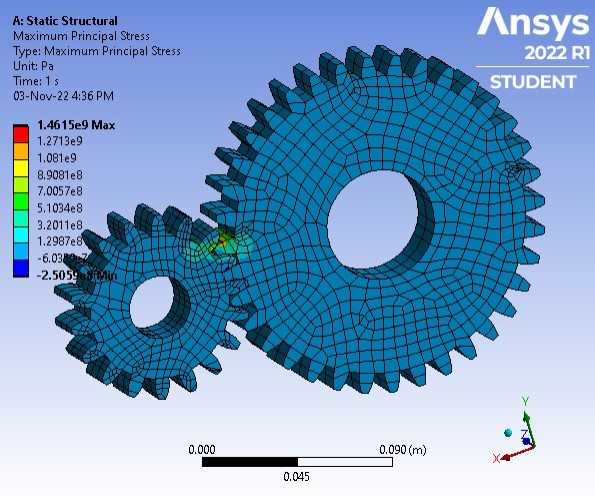

仿真结果可直接输出轮齿的总变形云图、等效应力分布云图、接触应力沿齿廓的分布曲线,其中总变形云图可直观看到轮齿受载后的挠曲变形量,判断轮齿刚度是否满足传动精度要求,避免受载变形过大导致的传动冲击、噪声超标;等效应力云图可直接读取齿根处的最大弯曲应力值,与材料的弯曲疲劳极限做对比,校核轮齿的弯曲强度;接触应力结果可读取齿面的最大接触压应力,校核齿面的接触疲劳强度,预判齿面点蚀、剥落的失效风险。针对不同的工况需求,还可通过调整材料参数、载荷大小、约束方式,拓展应用到不同模数、不同传动比的直齿轮副强度校核场景,比如输送线的低速开式齿轮传动、机床主轴箱的闭式齿轮传动、小型农机的传动齿轮箱等场景,都可基于这套模型的建模与仿真逻辑快速调整参数完成分析,无需从零开始搭建仿真流程,能大幅缩短传动系统的研发验证周期。
实际工程应用中,不少设计人员在做齿轮设计时仅依靠手册公式计算,忽略了加工误差、安装不对中、载荷波动等因素对齿轮强度的影响,往往出现样件试制后台架试验不达标的问题,通过这类有限元应力分析模型,可在设计阶段就提前识别应力集中的薄弱区域,通过调整齿根圆角半径、采用齿顶修缘、优化变位系数等方式降低峰值应力,在不增加整体结构重量的前提下提升轮齿的承载能力,兼顾传动性能与制造成本的平衡。比如针对重载工况下的齿轮,可通过仿真结果适当加大齿根圆角半径,降低应力集中系数,无需更换更高等级的材料就能提升轮齿的弯曲疲劳寿命;针对高速传动场景,可通过齿面接触应力的分布结果调整齿向修形量,补偿轴系受载变形导致的齿向偏载,让齿面载荷分布更均匀,降低传动噪声与局部磨损风险。
