玫瑰造型盆注塑成型模具型腔结构

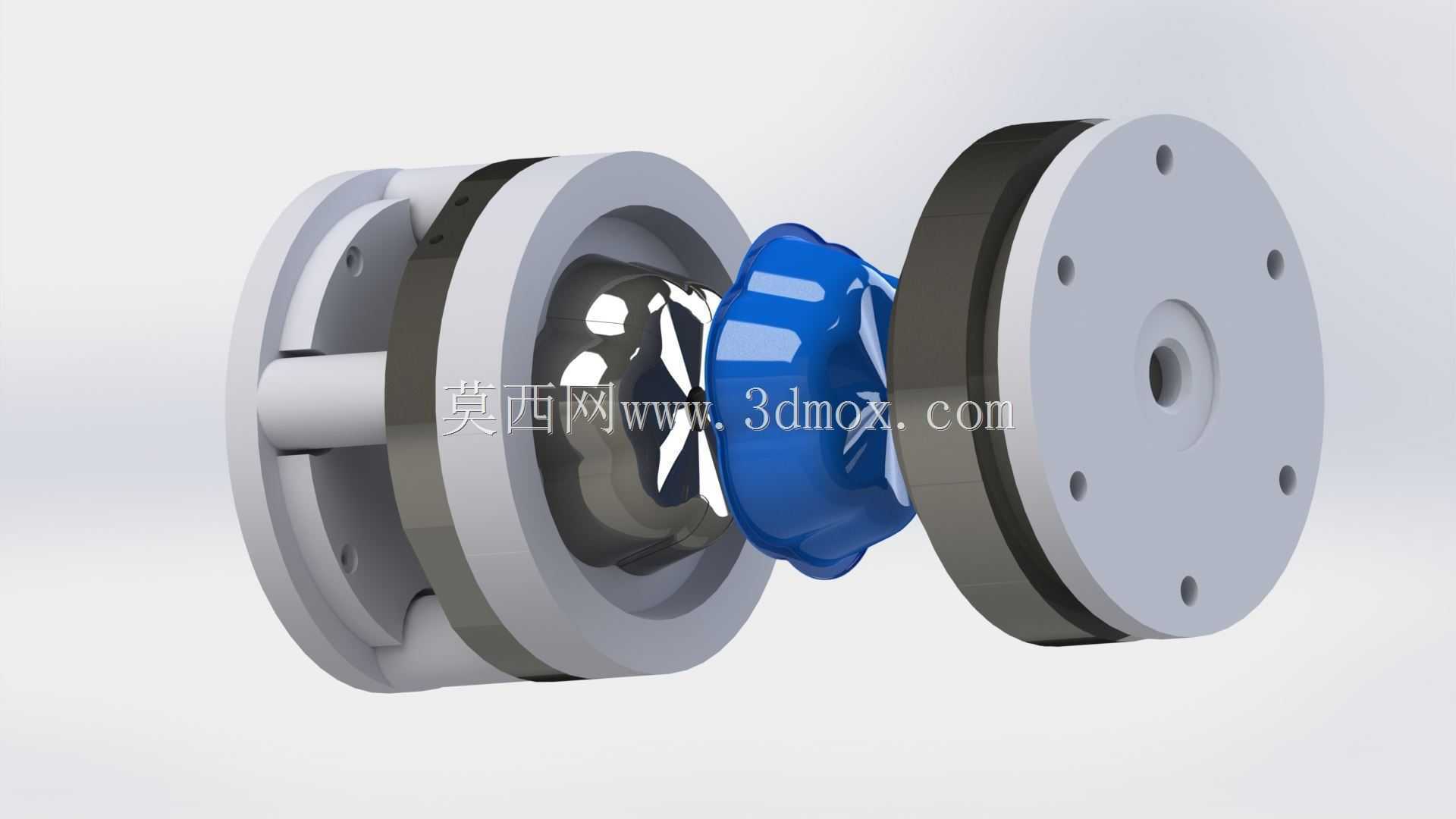

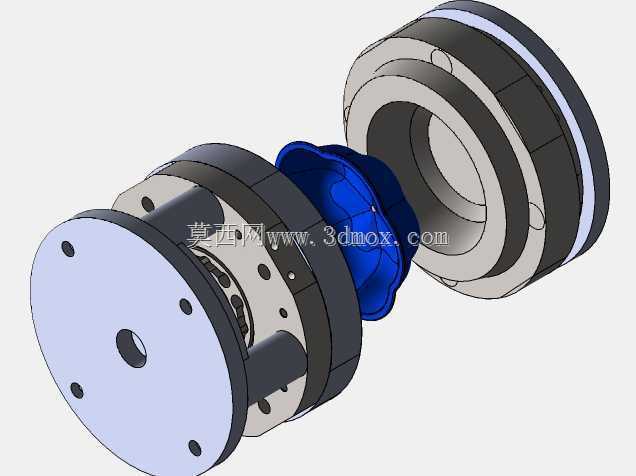

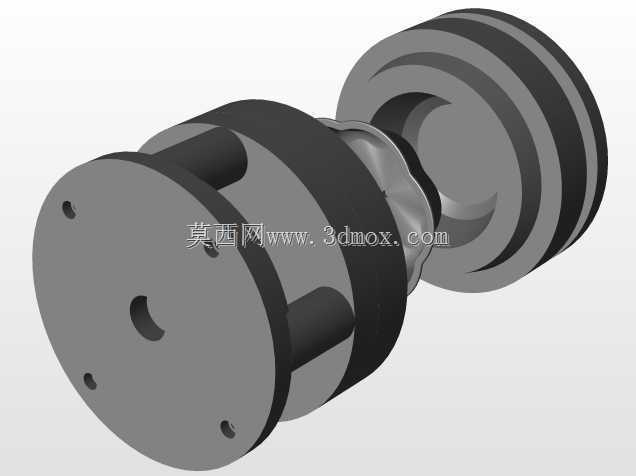

　　这套型腔结构针对玫瑰造型塑料盆的注塑成型工序设计，核心解决异形曲面塑件的成型精度与脱模可靠性问题，日常家用异形塑料容器、装饰类塑料摆件的批量注塑生产场景中，这类带复杂曲面的型腔是决定塑件外观质量的核心部件。从结构拆分来看，整套型腔采用分体式镶拼设计，动定模合模后形成完整的玫瑰轮廓成型空腔，蓝色成型镶块直接对应玫瑰造型的花瓣曲面部分，采用独立镶件结构，一方面便于曲面部分的精加工与抛光，避免整体型腔加工时深曲面位置的刀具干涉问题，另一方面如果生产过程中曲面出现磨损、拉伤，可以单独更换镶块，降低模具维护成本。两侧的法兰式模板承担安装定位功能，端面上均匀分布的6个安装孔用于将型腔组件固定在注塑机的动定模安装板上，孔位公差按照H7级精度设计，

　　保证合模时的同轴度，避免出现错模导致的塑件飞边问题。设计过程中优先考虑了成型收缩率的补偿，针对常用的PP、ABS这类日用塑件常用材料，在玫瑰花瓣的曲面法向预留了0.4%-0.8%的收缩余量，避免成型冷却后塑件出现尺寸偏差，导致花瓣轮廓变形失真。型腔的进料位置设置在塑件底部中心位置，对应模板中心的通孔即为浇口套安装位，熔融塑料从中心进入型腔后，可以沿着花瓣的曲面均匀向四周填充，避免出现熔接痕落在花瓣外观面上的问题，同时中心进料的方式可以保证各方向填充压力一致，减少塑件的内应力，降低后续使用过程中出现开裂的概率。脱模结构的设计上，动模侧设置了顶出机构安装位，成型后顶杆作用在塑件的边缘非外观面位置，平稳将塑件从型腔内顶出，

　　避免顶出痕迹留在玫瑰造型的外观曲面上，影响成品的外观质感。型腔的合模定位采用周边止口配合结构，合模时止口的配合面先接触导向，抵消注塑机的合模误差，保证动定模的型腔曲面完全对齐，合模面的贴合精度控制在0.02mm以内，避免注塑时出现飞边。冷却水道的布局围绕成型镶块周边设置，距离成型面的距离保持在15-20mm，水道直径设计为8mm，保证成型过程中型腔各位置温度均匀，将成型周期控制在合理范围内，避免冷却不均导致的塑件翘曲变形。从安装边界来看，整套型腔组件的最大外径适配200吨级注塑机的模架安装尺寸，安装孔的孔距符合标准模架的定位尺寸，不需要额外加工转接板即可直接安装在标准模架上使用，适配性较强。实际生产验证中，

　　这套型腔结构可以稳定实现玫瑰造型盆的连续生产，花瓣部分的轮廓还原度高，曲面过渡顺滑，没有明显的合模痕迹，脱模过程顺畅，不会出现粘模、拉裂花瓣的问题，适合日用塑料制品厂的批量生产需求。结构设计上充分考虑了加工工艺性，所有镶拼面都采用平面配合，没有复杂的异形配合面，普通的数控铣床配合电火花加工即可完成制造，不需要特殊的加工设备，降低了模具的制造成本。同时型腔的排气槽开设在合模面的边缘位置，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免填充时出现困气烧焦的问题，又不会导致熔融塑料溢出形成飞边。针对玫瑰花瓣的细小凸起位置，还在对应镶块位置设置了微小的排气塞，进一步提升填充顺畅度，避免细小轮廓出现缺胶的问题。
