车辆转向齿条齿轮带右球窝接头结构设计

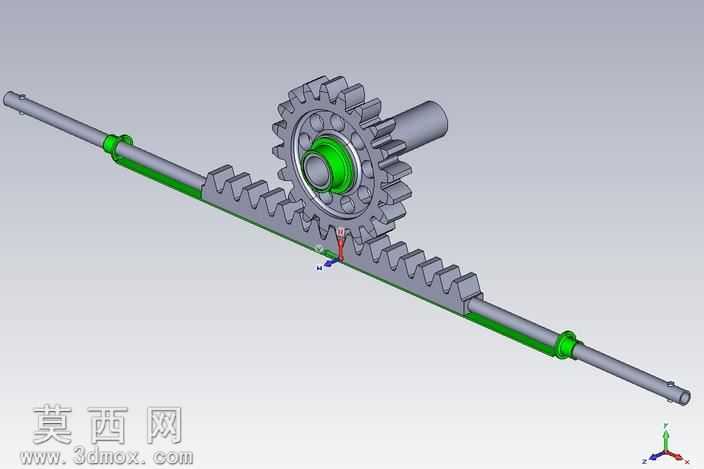

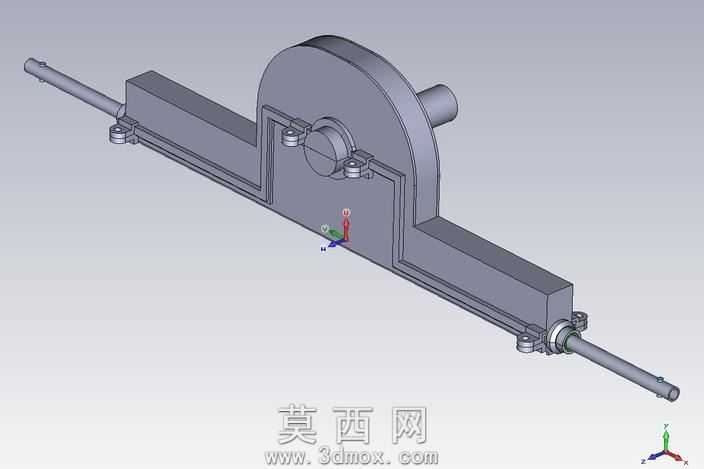

本作品为车辆转向系统核心传动部件的三维参数化建模成果，建模过程严格遵循机械设计公差规范与实际装配逻辑，完整还原转向齿条、啮合齿轮、右球窝接头及配套导向衬套的全部结构细节。建模阶段首先基于转向行程参数确定齿条总长度与齿形参数，采用渐开线齿形生成逻辑完成齿轮与齿条的啮合齿廓绘制，确保齿侧间隙符合转向机构的传动精度要求，避免转向虚位过大的问题。针对齿条杆部的导向结构，建模时还原了两端绿色耐磨衬套的安装定位槽，衬套与杆部采用间隙配合设计，既保证齿条轴向滑动的顺畅度，又能限制径向晃动量，提升转向操作的稳定性。齿轮部分的建模包含轴段、轴承安装位、限位凸台等细节，齿轮与中心轴采用一体化结构设计，轴端预留与转向输入轴连接的配合特征，确保扭矩传递的可靠性。右球窝接头部分严格按照球铰连接的运动特性建模，还原了球头、球座、锁紧结构的配合关系，保证接头可在设计角度范围内自由摆动，适配车轮转向时的角度变化需求。材质分配阶段，齿条与齿轮主体采用Alu7005T6铝合金材质参数，在渲染时还原铝合金哑光金属质感，导向衬套采用自润滑耐磨工程塑料材质，呈现对应的绿色非金属质感，球窝接头的锁紧部件采用钢材材质，呈现镀锌金属的亮面质感。整体装配完成后进行运动干涉检查，验证±90度旋转角度、63毫米行程范围内所有部件无运动卡滞，包含配套SKF标准轴承的安装位结构，可直接用于200公斤级轻型车辆的转向系统设计验证，模型结构完整，装配关系清晰，可直接导出用于工程出图、运动仿真或3D打印样件验证。
