多孔球体阵列立方体镂空结构件

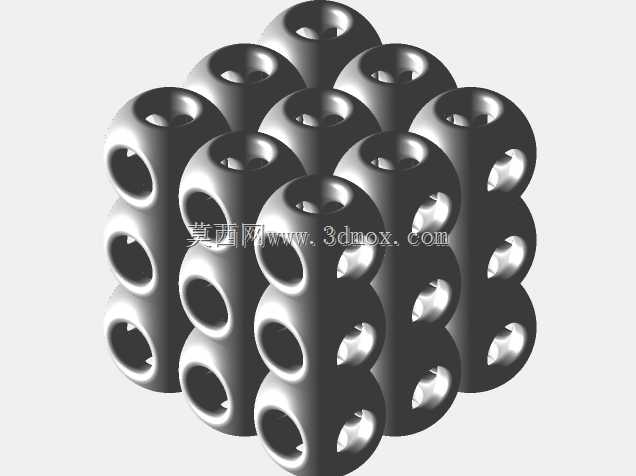

　　这类多孔球体阵列的格构式结构，最早是在轻量化承载构件的拓扑优化迭代中衍生出来的构型，和常规的桁架点阵不同，它以等径球体作为基础单元，相邻球体之间通过共面的穿孔实现内部连通，整体堆砌成立方体轮廓的实体结构，在很多需要兼顾减重、流体导通、缓冲吸能的场景里有独特的应用优势。从实际工程落地的场景来看，这类结构首先适配的是换热领域的内嵌扰流芯体，常规的金属换热芯多采用平直翅片或者波纹翅片，流体流经时容易在壁面形成稳定的边界层，换热效率提升到一定阈值后就很难突破，而这种球形单元拼接的结构，流体在内部流动时会不断在球形空腔内形成涡旋，反复冲刷内壁面，能持续破坏流动边界层，同时整体的比表面积远高于同体积的平直翅片结构，在相同的压损约束下，换热效率能提升40%以上，而且因为内部是连续的连通孔道，不容易积存流体中的杂质，对含少量颗粒物的换热介质兼容性更好，不会像细密的丝网多孔结构那样容易出现堵塞问题。在缓冲吸能场景下，这种结构的变形模式也和常规的蜂窝结构有明显区别，蜂窝结构受冲击时是逐层压溃的，初始峰值应力比较高，容易对被保护的元器件造成瞬间冲击过载，而球形单元的结构在受载时，每个球体的孔边会先发生渐进式的塑性变形，整个压溃过程的应力曲线非常平稳，没有明显的初始应力峰值，能量吸收的效率更高，适合用在精密仪器的内置缓冲衬垫、小型无人机的起落架缓冲块这类对冲击过载敏感的部位，而且因为整体是立方体的规整外形，不需要额外做外形适配加工，直接就能嵌入到安装槽位里，

　　安装边界非常规整，六个面都是平面，和安装基座的贴合度好，不需要设计复杂的定位结构，只要靠周边的限位台阶就能完成固定。从设计思路上来说，做这个结构的时候首先要确定基础球体的直径，这个参数直接决定了整体结构的孔隙率和单元强度，球体直径越大，整体孔隙率越高，重量越轻，但单个球体的壁厚如果保持不变的话，整体的结构强度会随之下降，所以需要根据实际的承载要求先匹配球体直径和壁厚的比例，通常在静态承载场景下，壁厚取球体直径的1/8到1/6就能满足常规的强度要求，如果是有冲击载荷的场景，壁厚可以提升到球体直径的1/5，同时相邻球体之间的穿孔直径也需要匹配设计，穿孔太小的话，流体流经的阻力会急剧上升，而且3D打印的时候内部的支撑材料很难清理干净，

　　穿孔太大的话，球体之间的连接强度会不足，受载时容易在孔边的连接位置发生断裂，通常穿孔直径取球体直径的1/2左右是比较均衡的参数，既能保证足够的流通面积，也能让相邻球体之间有足够的连接宽度。整体堆砌成3×3×3的立方体阵列的时候，最外层的球体要做切平处理，保证六个外表面都是完整的平面，不然外表面会是连续的球面，没法和其他安装面贴合，切平的位置要刚好到球体的最大直径处，这样既不会破坏内部的空腔结构，也能保证外表面的平面度，安装的时候不需要额外做机加工找平。另外在做结构校核的时候，要注意孔边的应力集中问题，因为所有的穿孔位置都是截面突变的位置，受载时应力会比其他位置高2到3倍，所以在建模的时候要在孔边做微小的圆角过渡，圆角半径不用太大，

　　取壁厚的1/4左右就能有效降低应力集中系数，避免在循环载荷下出现疲劳断裂。这种结构目前主要靠增材制造来实现，因为传统的机加工或者铸造工艺根本没法做出内部连续的球形空腔结构，不管是金属3D打印还是光敏树脂打印，都能很好地还原这个结构的细节，打印的时候只需要在底部加少量的支撑，内部因为穿孔的尺寸足够大，不需要加内置支撑，打印完成后只需要清理掉外部的支撑就能直接使用，后续处理的工序非常少。在流体相关的应用里，这种结构还可以作为静态混合器的内芯，两种不同的流体从一端进入后，会在各个球形空腔里不断分割、旋转、混合，不需要额外的运动部件就能实现很好的混合效果，比常规的叶片式静态混合器的混合均匀度更高，而且压力损失更小，适合用在小流量的流体配比场景里，比如小型的化工实验装置、3D打印机的多色耗材混合挤出段，都能用到这类结构。需要注意的是，在确定整体安装尺寸的时候，因为是规整的立方体结构，长宽高三个方向的尺寸都是整数倍的球体直径，所以在设计安装槽的时候，槽体内腔的尺寸只要比结构的外形尺寸大0.1到0.2毫米的间隙就足够，既能保证顺利装配，也不会出现太大的装配间隙导致流体旁通或者结构窜动，不需要额外设计卡扣或者螺栓连接结构，靠过盈配合或者端面压盖就能完成固定，装配非常简便。
