交错轴交流传动多槽带轮组结构设计

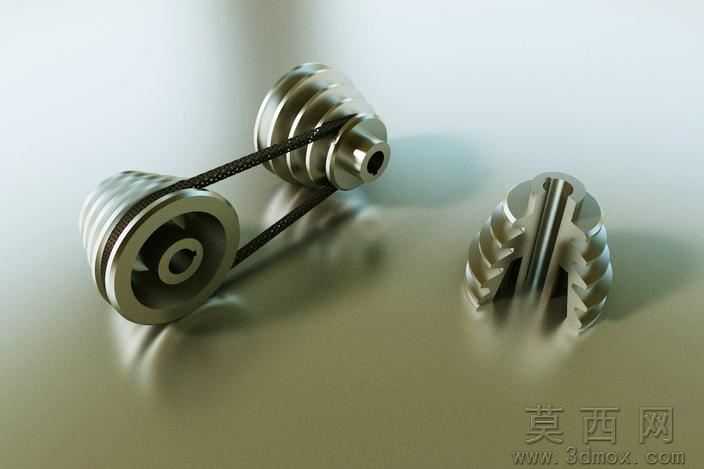

本作品为交错轴布置的多带轮交流传动组件三维模型，建模阶段首先梳理带传动的空间交错传动逻辑，确定各带轮的安装轴线夹角、中心距参数，先绘制各带轮的基准旋转轴线与安装定位基准，保证传动过程中皮带的包角、张紧量符合机械设计规范。带轮主体采用旋转凸台特征生成基础轮坯，针对多楔带适配的轮槽结构，通过单槽截面草图绘制后沿带轮圆周方向阵列，精准控制轮槽的楔角、槽深、槽间距参数，保证与传动皮带的啮合贴合度；带轮中心的安装轴孔、键槽结构采用切除拉伸特征生成，轴孔公差、键槽尺寸按照通用机械传动的安装标准设定，满足与传动轴的装配配合要求。材质渲染阶段，带轮主体赋予哑光金属材质，模拟粉末冶金或机加工钢制带轮的表面质感，调整金属材质的粗糙度、反射参数，还原金属零件表面细微的加工纹理与哑光金属光泽；传动皮带赋予橡胶复合材质，调整材质的漫反射颜色为深黑色，添加细微的织物纹理贴图模拟皮带内部的增强纤维层质感，同时调整材质的弹性形变参数，让皮带在带轮缠绕段呈现自然的弯曲贴合形态，还原真实带传动的张紧状态。结构设计上，该组件包含两个同轴布置的主动带轮与一个空间交错布置的从动带轮，通过一根闭合环形皮带实现交错轴之间的动力传递，可在紧凑安装空间内完成动力的转向传输，各带轮的轮缘做了倒角处理，避免皮带运转过程中出现边缘磨损，带轮的轮毂部分做了加厚设计，提升带轮安装后的结构强度与运转稳定性。设计过程中反复校验皮带的空间走向，避免皮带在交错传动过程中出现扭转过度、干涉带轮轮缘的问题，通过运动仿真模拟带轮运转过程，确认皮带与各轮槽的啮合位置准确，无打滑、脱槽风险，整体模型结构完整，装配关系清晰，可直接用于交错轴带传动机构的原理演示、结构参考与方案验证。
