自行车车把卡扣式饮料杯托结构设计

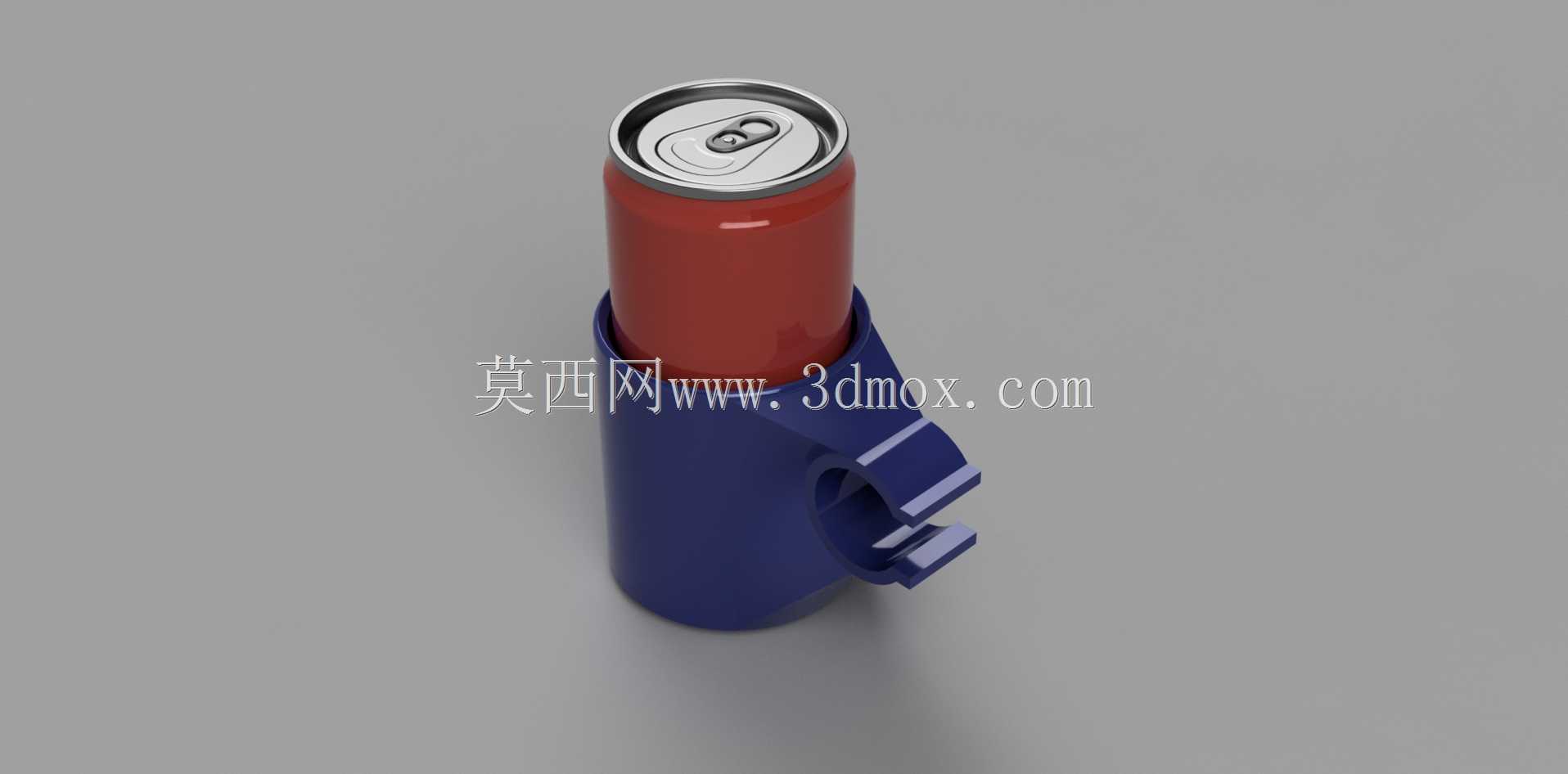

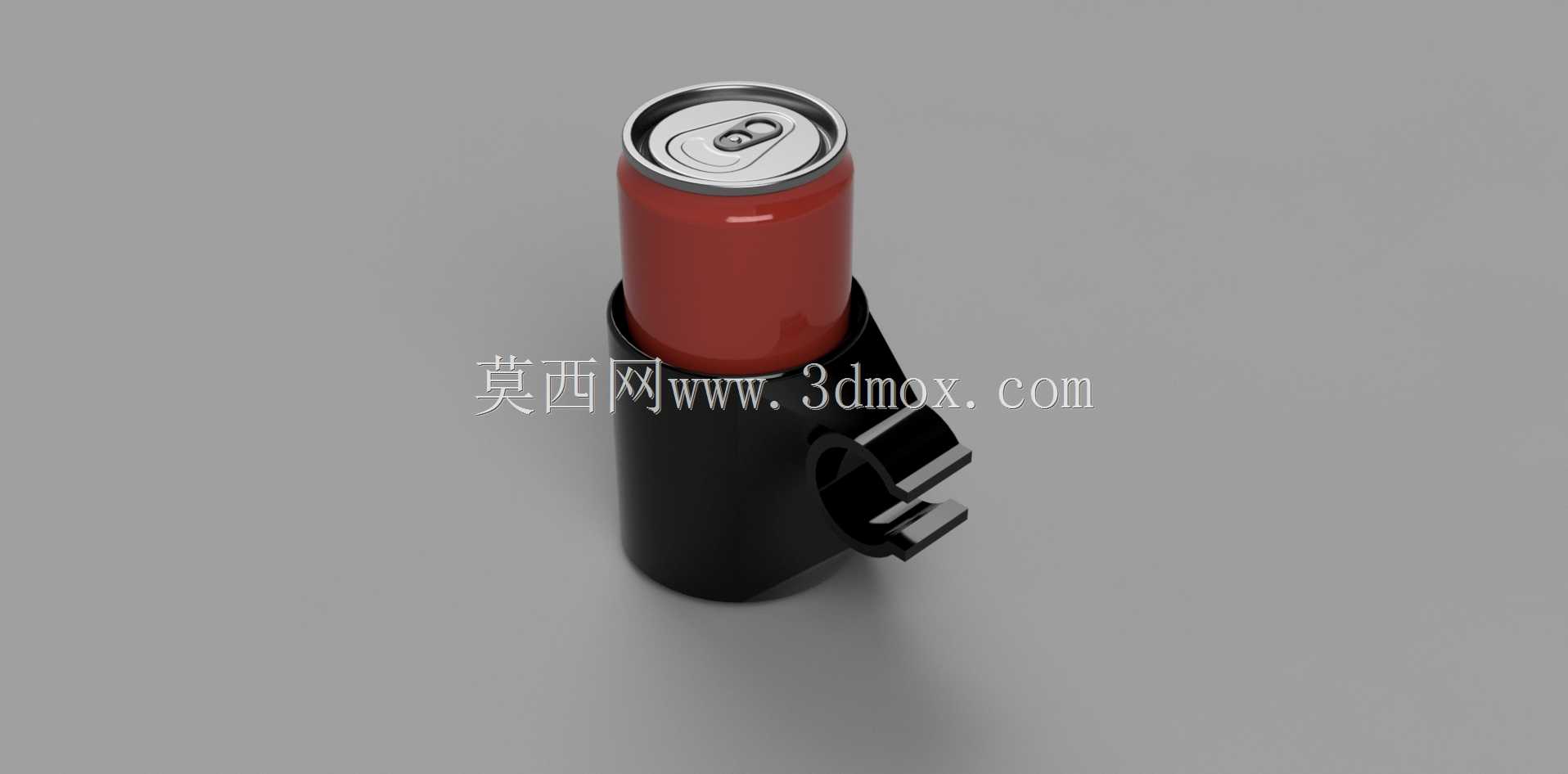

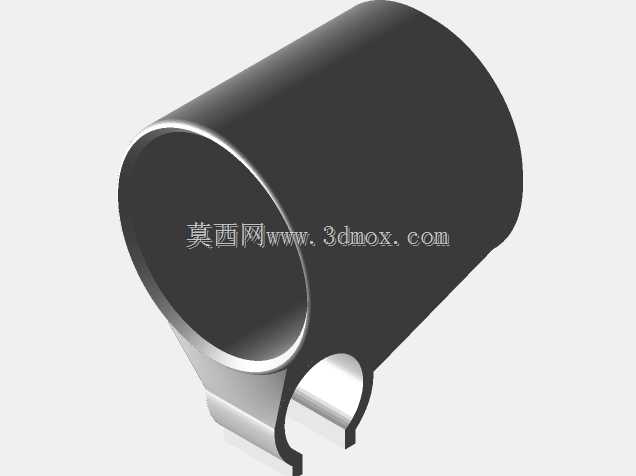

　　日常通勤、短途休闲骑行过程中，随身饮品的放置一直是容易被忽略的使用痛点，多数传统自行车仅在车架梁位置预留水壶架安装孔，适配的容器多为标准口径运动水壶，无法兼容市售常规易拉罐装饮品、瓶装饮料，手持骑行既影响操控稳定性，也存在交通安全隐患，这款车把安装式杯托正是针对这一实际使用场景开发的配套结构。从结构设计逻辑来看，这款杯托没有采用传统水壶架的双侧环抱式结构，而是结合车把圆管的安装特性，采用单侧卡扣快装的固定方案，卡扣部分做了与标准自行车车把管径匹配的圆弧卡槽，卡槽边缘设置两级限位卡舌，安装时无需额外工具，直接将卡扣对准车把合适位置按压卡入即可完成固定，卡舌的倒扣角度经过反复调整，既保证安装时的推入顺畅度，也能避免骑行过程中受路面颠簸、

　　车身震动出现松脱移位的问题，同时不会在车把表面留下压痕，拆卸调整位置也十分便捷。杯身的容纳腔体采用直筒式设计，腔体深度刚好覆盖常规易拉罐的下半段主体，内壁没有多余的凸起结构，能够兼容直径在66mm范围内的圆柱形容器，不管是常规尺寸的碳酸饮料易拉罐、功能饮料罐，还是同直径的瓶装水、便携保温杯都能稳定放置，腔体底部做了封闭承托结构，避免容器底部直接悬空，即使遇到路面颠簸产生纵向冲击，容器也不会从下方滑落。腔体与卡扣连接的位置做了加厚的过渡筋位，能够承受骑行过程中容器带来的侧向力矩，避免长期使用后连接位置出现应力断裂。材料选型上适配轻质注塑工艺，整体壁厚控制在2mm左右，既保证结构强度，也能控制整体重量，不会给车把增加过多额外负载，

　　安装后不会影响车把原有操控部件的使用，不管是刹把、变速指拨还是车铃的操作空间都不会被干涉，安装位置可以根据使用者的握持习惯灵活调整，既可以装在车把左侧也可以装在右侧，甚至可以根据需求装在车把横管的中间位置。实际使用过程中，即使杯内没有放置饮品，杯托本身也不会因为突出结构对骑行造成阻碍，边缘位置全部做了R2以上的圆角处理，没有尖锐棱角，即使骑行过程中肢体意外碰到也不会造成磕碰损伤。不同于需要螺丝固定的传统水壶架，这款卡扣式杯托不需要在车架上预留安装孔，对于没有配备水壶架安装位的城市通勤车、折叠车、共享单车都能适配，使用场景覆盖日常通勤买饮品临时放置、长途骑行补充电解质饮料放置、休闲骑行时随身水杯放置等多种情况，

　　结构设计上没有多余的装饰性结构，全部造型都服务于功能实现，卡扣的卡合力度经过多轮实测，在连续颠簸的非铺装路面骑行时，也能保证杯托本身不位移、放置的饮品不倾倒，腔体的内径公差控制在±0.2mm，既不会因为尺寸过紧导致容器取放卡顿，也不会因为尺寸过松导致容器在腔体内晃动产生异响。
