佳明Edge码表左侧支撑安装臂结构

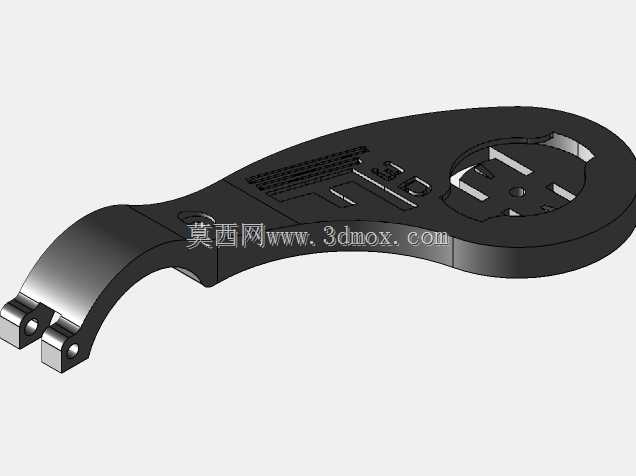

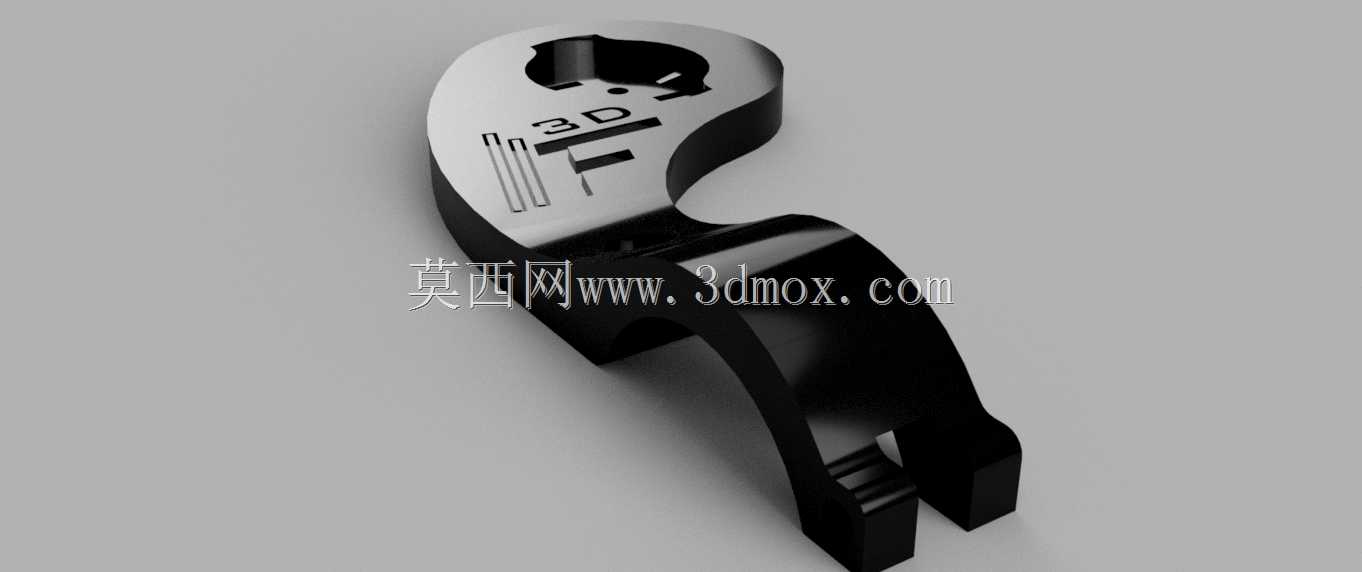

　　日常骑行场景中，码表作为记录骑行数据的核心外设，其安装固定的可靠性直接影响户外使用体验，这款支撑臂专门针对佳明Edge系列码表的左侧安装需求设计，适配市面主流31.8mm直径的公路车、山地车横把安装位，解决了常规码表架居中安装占用把立空间、与把立盖螺丝或车灯安装位干涉的痛点。从结构设计来看，整体采用悬臂式受力布局，上端为适配佳明Edge系列码表的快装卡扣卡槽，卡槽内部做了与码表背部定位凸点匹配的凹槽限位，安装时只需将码表对准卡槽斜推入位即可自动锁止，拆卸时按压码表侧边锁扣就能快速取下，无需额外工具操作。支撑臂的中段做了变截面弧形过渡，既避开了车把上的把套、变速线管走线空间，也让码表安装后处于骑行者视线自然下垂的可视角度，

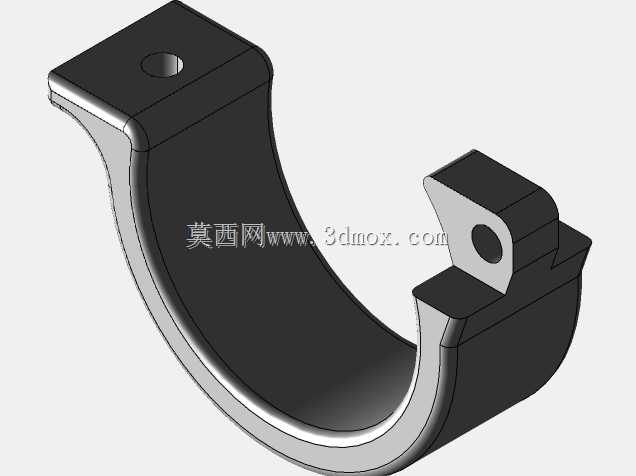

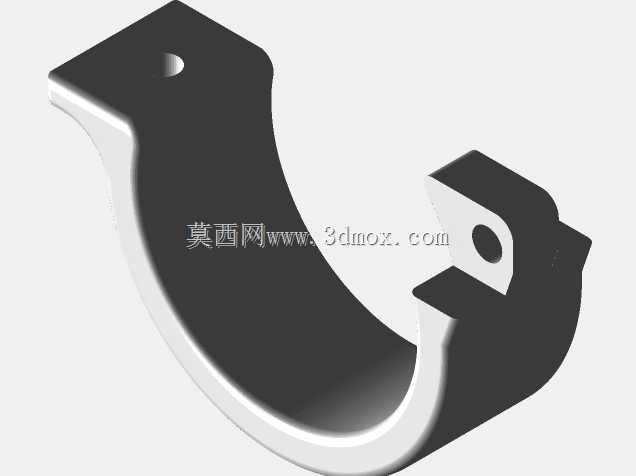

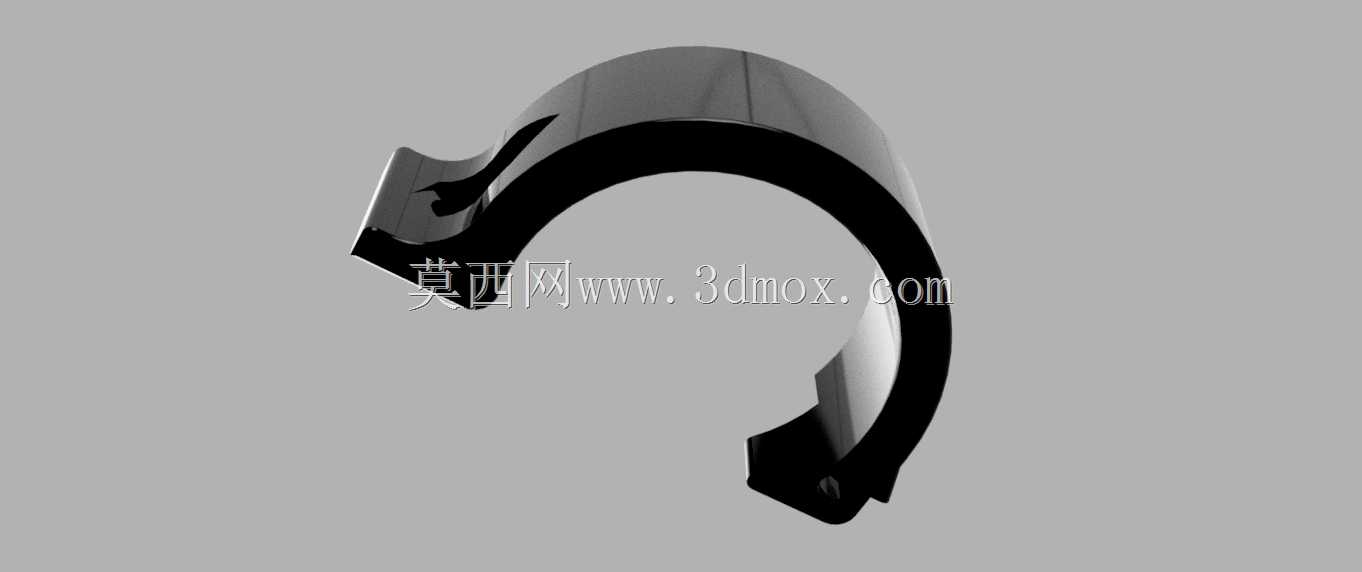

　　不用大幅低头就能查看速度、里程、心率等骑行数据，降低骑行过程中查看数据的安全隐患。下端的抱箍结构采用对锁式设计，安装时将抱箍卡在31.8mm车把的对应位置，穿入两颗M3螺栓配合螺母锁紧，中间加装的垫圈可以抵消安装面的公差，避免长期骑行震动导致螺栓松动，同时也能防止抱箍夹伤车把表面的阳极氧化层或涂装。从受力角度分析，整个支撑臂的受力路径从上端码表载荷通过弧形臂传递到下端抱箍，弧形过渡处做了加厚处理，避免应力集中导致的断裂问题，3D打印制作时可以选择PETG或者ABS材质，兼顾韧性与强度，应对户外骑行的颠簸震动、温度变化都有足够的耐用性。安装边界方面，支撑臂安装后向车把左侧延伸的长度控制在65mm以内，不会超出车把的整体宽度，

　　避免骑行过程中剐蹭到周边物体，抱箍的锁紧扭矩建议控制在1.2N·m左右，既能保证固定牢靠，也不会因为扭矩过大夹坏碳纤维车把。实际使用中，左侧安装的布局可以把车把居中、右侧的位置留给车灯、运动相机、铃挡等其他骑行配件，提升车把空间的利用率，对于习惯在把立位置安装手机支架的骑行者来说，这种侧装码表架的布局完全不会产生位置冲突。支撑臂的表面做了圆角过渡处理，没有尖锐棱角，即使发生意外摔车，也不会对骑行者造成额外的磕碰伤害，卡槽的配合公差控制在0.2mm以内，既保证码表安装后没有旷量，不会在颠簸路面出现异响，也不会因为公差过小导致码表拆装卡滞。针对不同用户的走线需求，支撑臂的侧面还预留了浅槽，

　　可以将码表的连接线或者速度踏频感应器的线材顺着臂身走线，用扎带固定后避免线材晃动干扰车把转动。整个结构没有多余的冗余设计，在保证结构强度的前提下尽可能做了轻量化处理，整体重量控制在15g以内，不会给整车增加额外的负重负担，对于追求整车轻量化的骑行爱好者来说十分友好。
