集成立方星模块化结构三维设计

　　立方星作为当前微纳航天领域应用最广泛的卫星平台，其结构设计直接决定整星的发射耐受能力、在轨可靠性与功能拓展性，本次设计的集成式立方体卫星结构，完全围绕立方星标准的应用场景展开，适配一箭多星发射、低轨通信、空间科学试验、技术验证等多种任务需求，可作为单星独立使用，也可通过标准接口组成星座完成分布式观测任务。

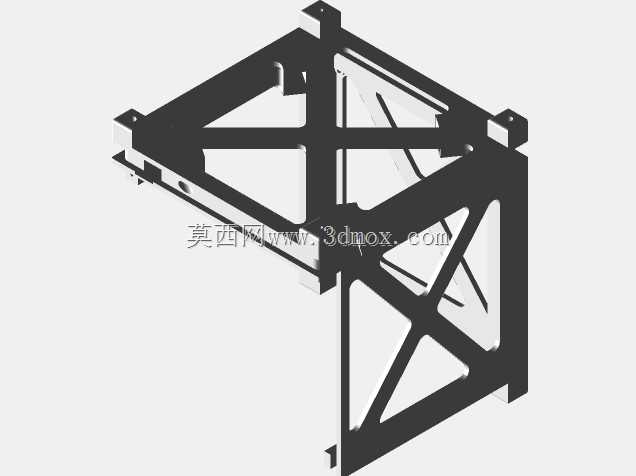

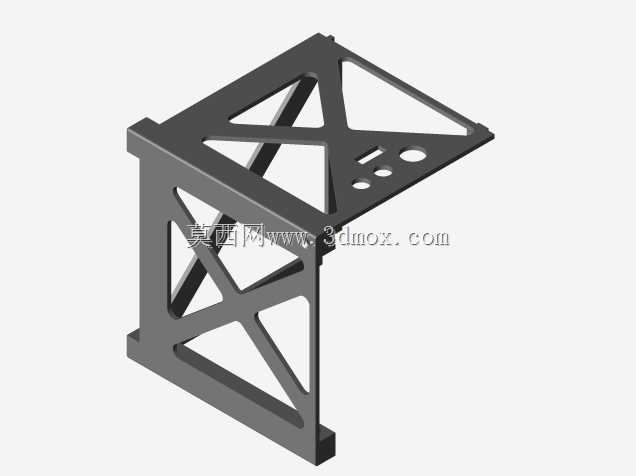

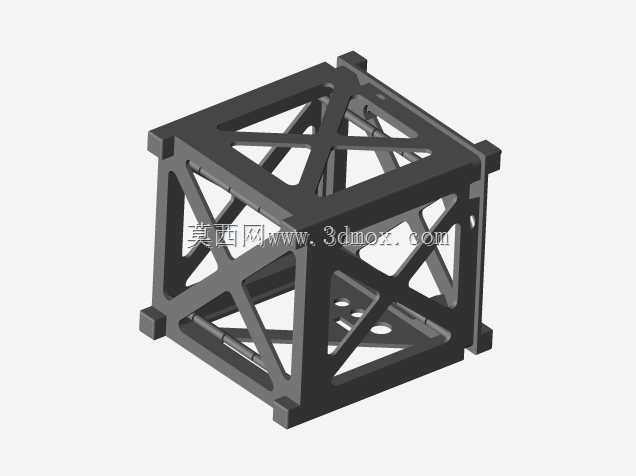

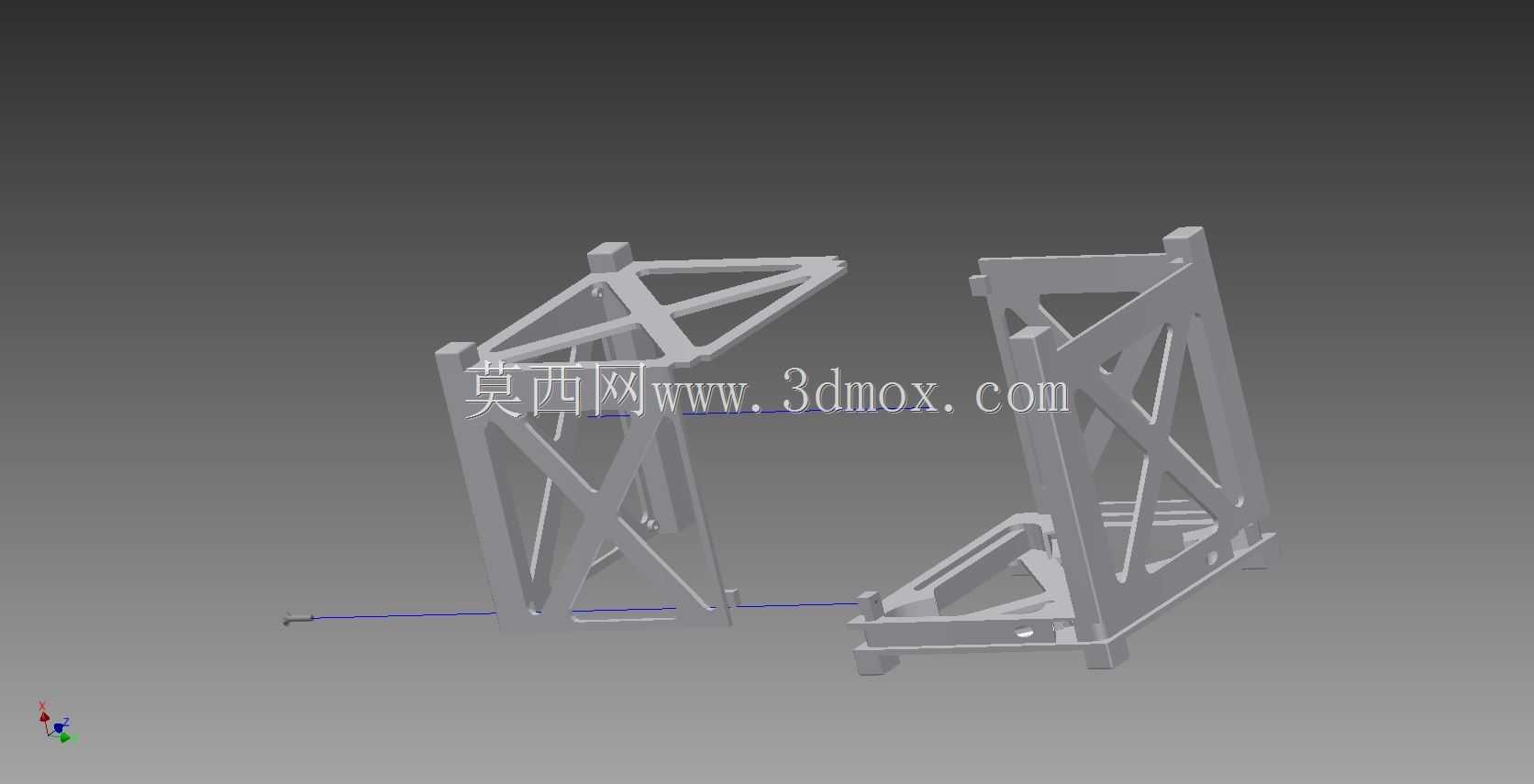

　　从结构组成来看，整套结构仅包含两个对称结构半体与一颗紧固螺钉，没有多余的零散连接件，这种极简设计思路完全服务于航天产品的可靠性要求——零件数量越少，装配环节的潜在失效点就越少，地面总装时的操作复杂度也大幅降低。两个结构半体采用钩扣互锁结构，在未拧紧紧固螺钉时可沿轴向相对滑动，装配时先将半体滑开，即可将内部的功能模块依次放入，待所有模块安装到位后，将两个半体推合到位，拧入单颗螺钉即可完成整星结构的锁紧，这种装配方式无需复杂工装，单人即可在短时间内完成整星结构组装，也方便后期地面测试时快速拆解检查内部器件。

　　结构半体的制造选用铝6061材料，采用直接金属激光烧结工艺成型，这种工艺选择充分匹配立方星的结构需求：铝6061本身具备良好的比强度与抗振性能，密度低可有效降低整星结构重量占比，同时具备一定的抗空间辐照与温度交变耐受能力；激光烧结工艺可直接成型带有复杂钩扣、安装槽、定位特征的一体化结构，无需后续拼接或大量机加工，成型精度可满足结构互锁配合的公差要求，避免传统机加工多次装夹带来的形位误差，同时材料性能符合航天结构件的强度规范，可承受发射阶段的高频振动与冲击载荷。

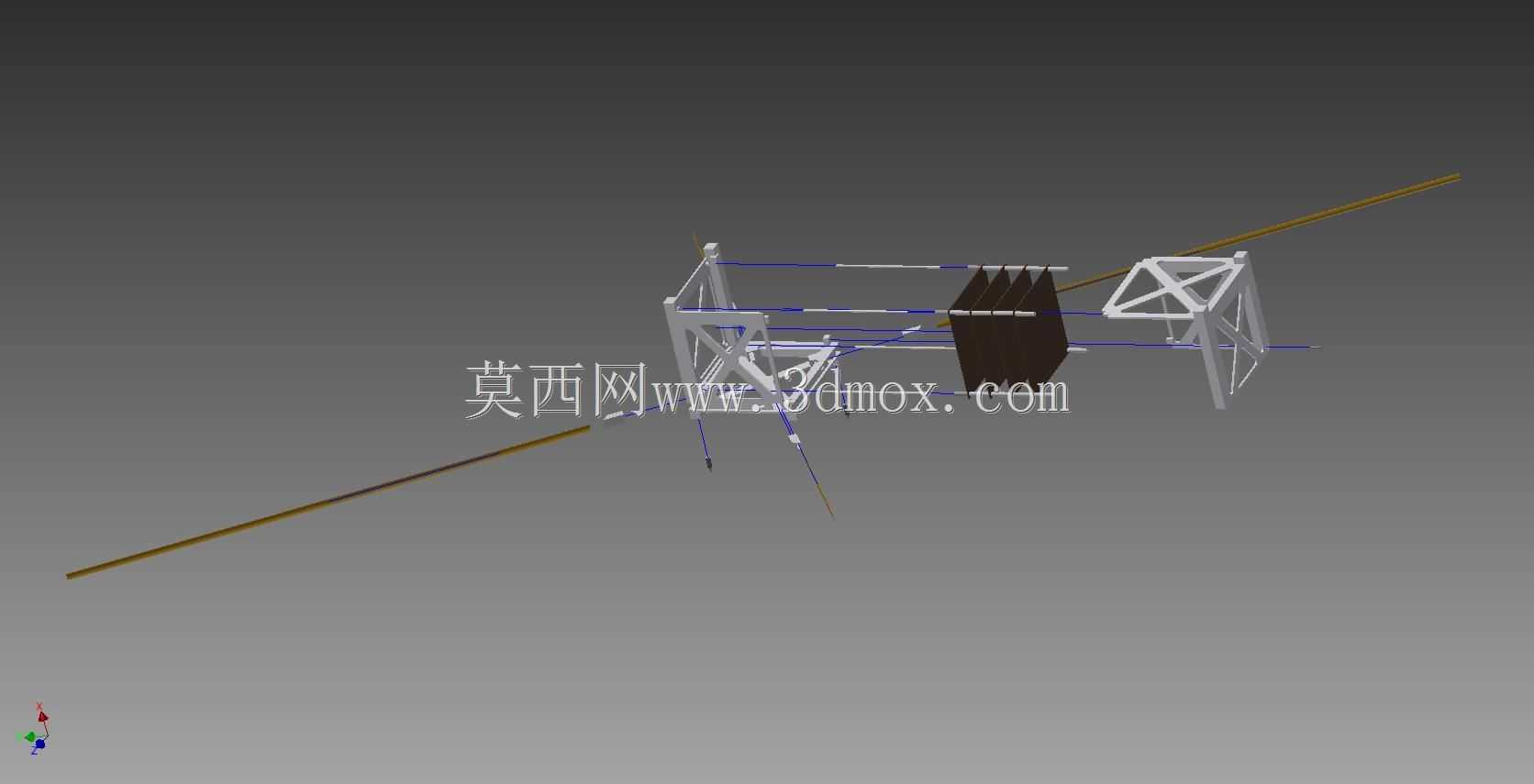

　　内部电子系统的安装采用堆叠式设计，多块印刷电路板通过四角的金属支撑棒完成层间定位与固定，金属支撑棒同时承担层间间隔与结构传力的作用，可将发射过程中的振动载荷均匀传递到外部主结构上，避免单块PCB承受过大应力导致器件脱焊或板体断裂。为避免PCB层间短路与相对滑动，层间设置选择性激光烧结成型的3D打印塑料衬垫，衬垫上带有定位凸台，可卡入PCB的定位孔中，既保证层间绝缘距离，又可限制PCB在径向的窜动；衬垫选用ABS塑料材质，除绝缘性能优异外，还具备一定的弹性阻尼特性，可吸收发射过程中的部分振动能量，降低PCB上敏感器件受到的振动冲击。整个PCB堆叠组件在两个结构半体滑合锁紧的过程中，会被半体内壁的定位槽完全夹紧，无需额外的紧固件即可完成固定，装配效率大幅提升，同时定位槽的尺寸公差经过严格匹配，可保证堆叠组件在整星寿命周期内不会出现松动移位。

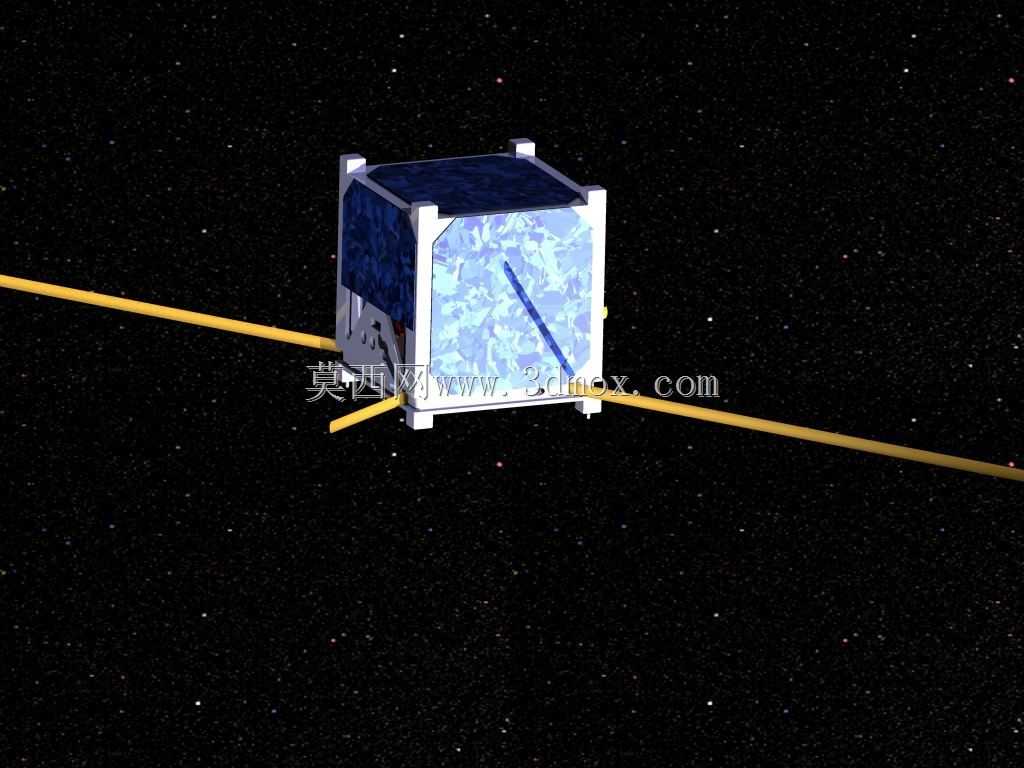

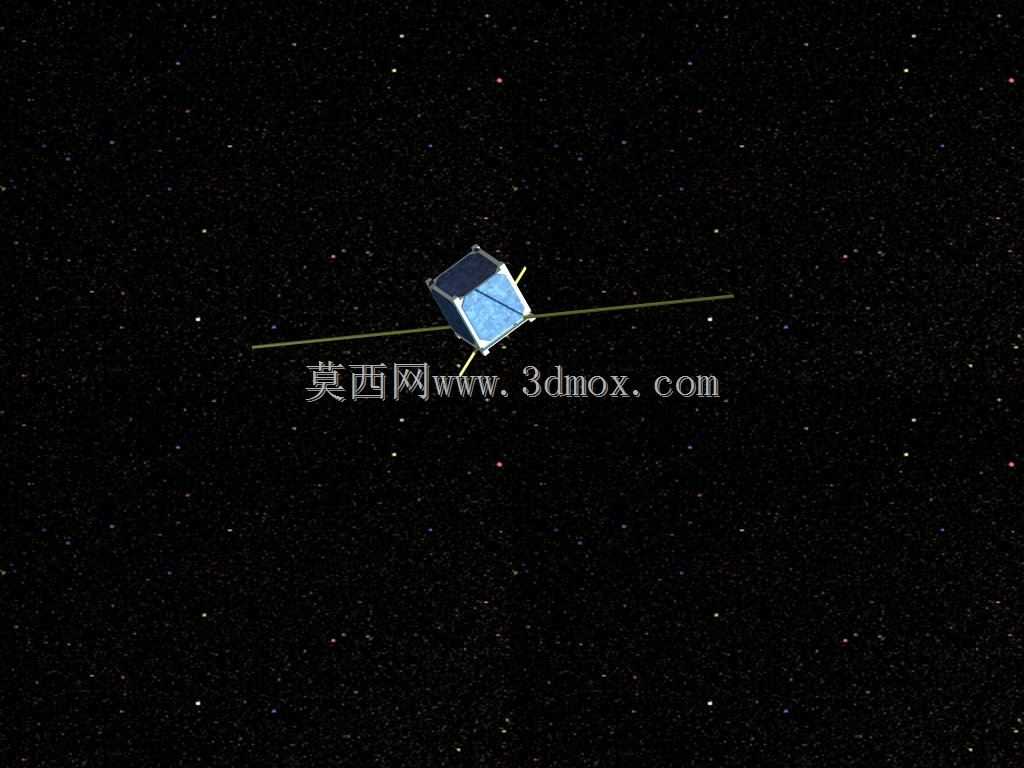

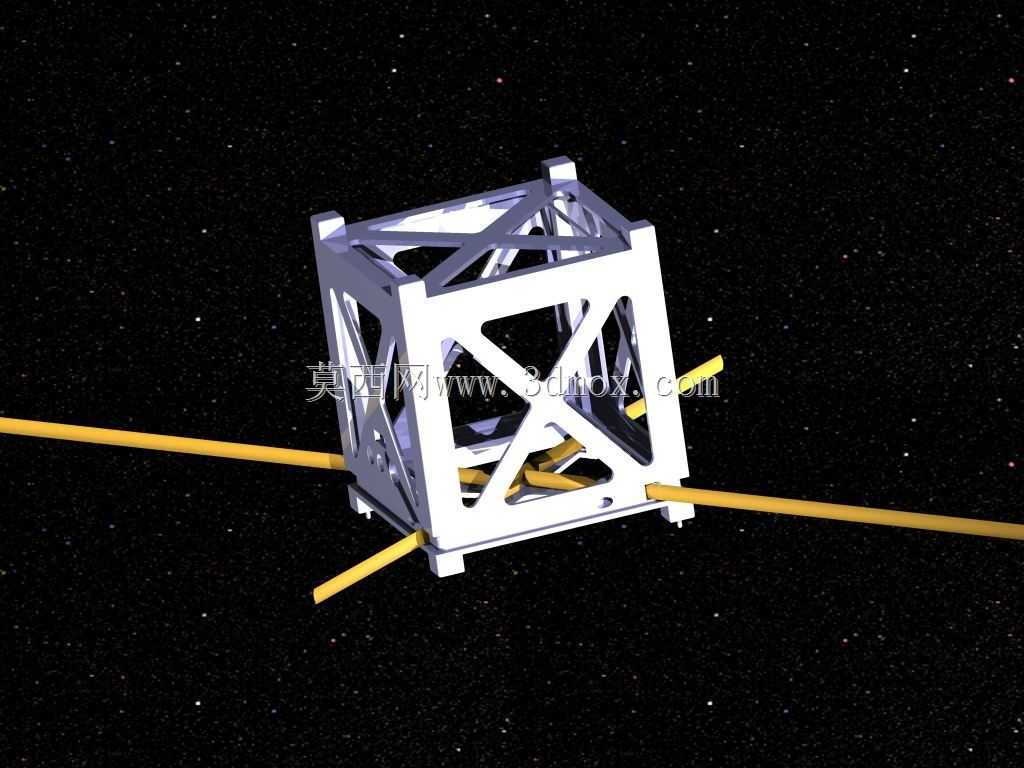

　　天线系统采用折叠式设计，发射前两根天线分别收纳在星体外侧的凹陷槽内，通过释放机构（如切割器、熔断式固定绳）完成锁定，不会额外增加整星的包络尺寸，完全符合立方星的发射尺寸边界要求；待卫星入轨后，释放机构触发，天线在自身弹簧弹力的作用下自动展开到工作位置，无需额外的电机驱动机构，进一步降低了系统复杂度与失效概率。为避免天线与金属结构之间的信号干扰，天线衬垫采用3D打印塑料材质，将天线金属部分与星体主结构进行电气隔离，保证射频信号的发射与接收性能。

　　整套结构的外形尺寸完全遵循通用立方星标准，所有外表面的凸起、凹陷特征均控制在标准允许的包络范围内，可适配通用的立方星部署器，无需定制专属的发射适配结构；星体上预留的接口面板可根据任务需求配置不同的接插件，满足电源、通信、数据传输等不同的接口需求。在结构拓展性方面，仅需调整当前结构的墙段尺寸，即可快速扩展为3U甚至更大规格的立方星结构，扩展时仅需增加对应长度的结构半体与内部支撑棒，原有PCB堆叠、天线部署、锁紧机构的设计均可直接复用，大幅缩短衍生型号的设计周期；当扩展为多单元结构时，仅需沿堆叠方向增加对应的连接钩子结构，即可保证多段结构之间的连接强度，满足更大载荷的安装需求。

　　从结构强度验证角度来看，钩扣与螺钉的组合锁紧方式可保证结构在发射阶段的轴向与径向刚度，避免结构出现共振；所有受力部位的壁厚均经过力学仿真优化，在保证强度裕度的前提下尽可能降低结构重量，为有效载荷预留更多的重量空间。内部的PCB堆叠夹紧结构经过振动工况校核，可承受发射过程中的三个方向的随机振动与冲击载荷，不会出现PCB移位、器件脱落等问题；天线展开机构的锁定与释放可靠性经过多轮地面验证，可确保入轨后正常展开，不会出现卡滞或展开不到位的情况。
