TT电机黄齿轮双轮行走驱动轮组结构

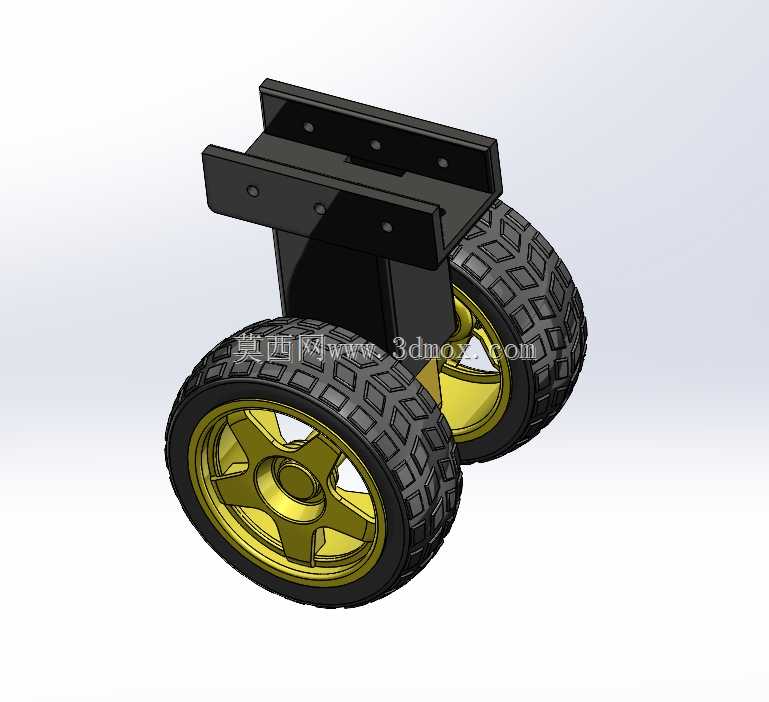

　　这套双轮行走驱动结构，核心适配小型移动载具的动力输出需求，常见于教学实验小车、小型巡检机器人、桌面级移动作业平台这类对安装空间、负载能力有明确约束的场景。轮体采用65mm直径橡胶胎面，胎面做了块状防滑纹路设计，在平整木质桌面、PVC地坪、普通水泥地面都能提供足够抓地力，避免起步打滑、转向侧移的问题，轮芯为硬质塑料轮毂，五辐式镂空结构在保证轮体结构强度的同时，尽可能降低转动惯量，减少电机启动瞬间的负载冲击。配套的黄齿轮直流减速电机也就是常说的TT马达，本身通过齿轮组做了一级减速，输出扭矩足以驱动单轮承载300g以内的负载，双轮对称布置的结构可以通过两侧电机差速实现转向，不需要额外配置转向舵机，大幅简化小型移动平台的底盘结构。

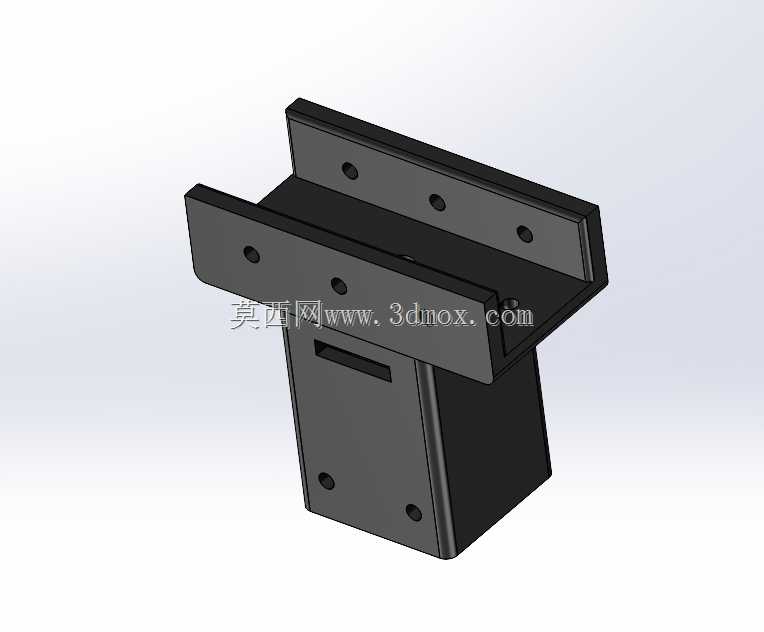

　　配套的安装支架做了定制化设计，所有安装孔位统一为3mm孔径，刚好适配常规M3螺丝的安装需求，不需要二次扩孔或者攻丝，支架采用立式安装结构，上部预留的两组平行安装面可以直接固定在底盘板材下方，安装面的孔位间距做了标准化适配，既能兼容常规的亚克力底盘、3D打印底盘，也能适配薄铝板、碳纤维板这类轻量化底盘材质。设计过程中优先考虑了装配的便捷性，轮体和电机输出轴采用过盈配合加卡位的固定方式，不需要额外设置顶丝，装配时只需要将轮毂对准电机输出轴压入到位即可完成轮体固定，日常维护更换轮体也不需要复杂工具。支架的折弯角度做了精准校核，安装完成后两个轮体的中心距保持固定，轮面和地面保持垂直，不会出现轮体内八、外八导致的行驶跑偏、胎面偏磨问题。

　　从安装边界来看，整套轮组安装完成后，支架顶部距离地面的高度为25mm，轮体外侧的总宽度控制在常规小型底盘的宽度范围内，不会超出底盘边缘造成剐蹭，电机的接线端朝向支架内侧预留了走线空间，避免底盘移动过程中导线被轮体卷入。实际选型使用时，这套轮组适合总重量在500g以内的移动平台，空载运行时的电流保持在较低水平，堵转电流也在常规直流驱动板的承载范围内，不需要额外加装散热结构。结构设计上规避了常规TT电机轮组常见的支架变形问题，支架板材厚度做了针对性加强，即使长期承受颠簸路面的冲击，也不会出现支架折弯、电机定位偏移的问题。轮体的橡胶胎面和轮毂之间做了咬合结构，长时间正反转切换也不会出现胎面和轮毂脱开、空转的情况。对于做小型移动机器人开发、

　　教学实验装置搭建的结构设计人员来说，这套轮组的安装孔位完全可以直接复用，不需要重新调整孔位坐标，能大幅缩短底盘结构的设计周期，装配时的公差配合也做了合理预留，3D打印制作支架或者采用激光切割板材制作支架都能顺利完成装配，不需要反复修配。双轮的同轴度在设计阶段就通过支架的定位面做了保证，装配完成后不需要额外调整同轴度，两侧轮体的转动阻力保持一致，直线行驶时的偏移量控制在合理范围内，不会出现走斜线的问题。
