工厂空气净化用旋风除尘器结构设计

项目分类:除尘设备 发布时间:2024-05-24 ID:753507
  • 工厂空气净化用旋风除尘器结构设计
  • 工厂空气净化用旋风除尘器结构设计

  在机械加工、建材生产、粉体输送这类会持续产生含尘废气的车间场景中,旋风除尘器是无需更换滤材的初级除尘核心单元,依靠离心力实现气固分离,相比滤筒、布袋类除尘设备,它没有易损耗的过滤元件,能在高温、高粉尘浓度的恶劣进气工况下长期稳定运行,常作为多级除尘系统的第一级预处理设备,先把气流中80%以上的大颗粒粉尘分离出来,减轻后续精过滤单元的负荷,延长后端滤材的更换周期。

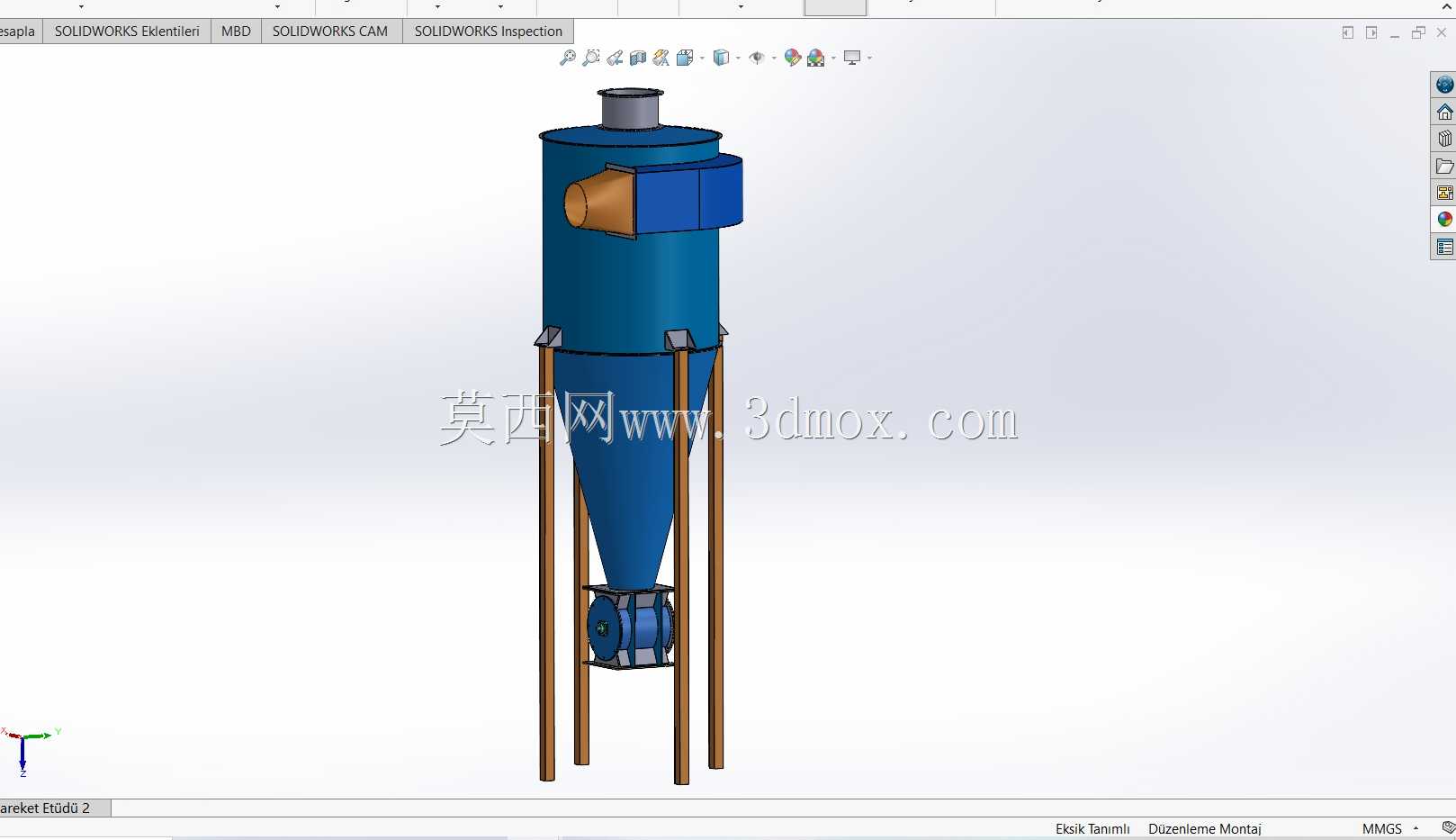

  这套旋风除尘器的结构采用经典的切向进气+锥形筒体组合形式,上部为圆柱形沉降腔,顶部设置偏心布置的排气出口,含尘气流从筒体上部的切向入口进入后,会沿着筒壁形成高速旋转的外涡旋气流,粉尘颗粒在离心力的作用下被甩向筒体内壁,接触壁面后失去动能,顺着壁面滑落到下部的锥形灰斗区域;而净化后的气流会在锥体中部形成向上的内涡旋,从顶部的排气芯管排出设备。筒体下部的锥段设计采用了渐缩式结构,随着锥段直径逐步缩小,外涡旋的旋转半径不断减小,离心力会持续增大,能进一步捕捉粒径更小的粉尘颗粒,避免气流在锥段底部形成紊流把已经沉降的粉尘重新卷起,锥段的角度经过反复校核,既保证粉尘能顺畅滑落至底部排灰口,又不会因为锥度过长导致设备整体安装高度过高,挤占车间的竖向安装空间。

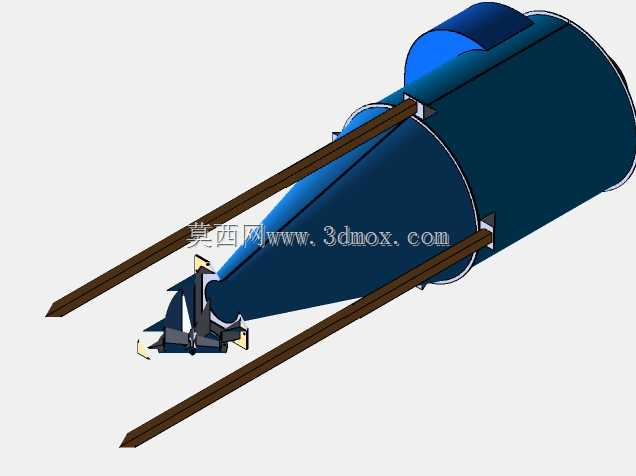

  设备外部设置了三根沿筒体周向均匀分布的支撑型钢,支撑件采用等边角钢制作,沿筒体切线方向斜向延伸至地面安装基础,支撑点分别设置在圆柱筒体的中上部和锥段的中下部,两个受力点位的布置避开了筒体的焊缝位置,减少焊接应力对筒体结构强度的影响,支撑腿底部预留了地脚螺栓安装孔,可直接与混凝土基础或者钢架平台通过螺栓固定,安装时需要保证设备整体的垂直度偏差不超过千分之一,否则会导致内部涡旋偏移,降低除尘效率。进气口采用矩形截面设计,法兰边缘预留了螺栓连接孔,可直接与车间的含尘废气收集管道对接,进气口的截面风速控制在18-22m/s的合理区间,既能保证足够的离心分离力,又不会因为风速过高导致筒体壁面被高速粉尘磨穿。顶部的排气口同样采用法兰连接结构,可对接后续的精过滤设备或者引风机管路,排气芯管插入筒体的深度经过优化,刚好延伸至进气口下沿以下的位置,避免刚进入设备的含尘气流直接短路从排气口排出。

  设计过程中针对不同的处理风量需求,可通过等比例缩放筒体直径调整设备处理能力,筒体直径越小,相同入口风速下能分离的粉尘最小粒径越小,适合处理含细颗粒粉尘的废气;筒体直径越大,单台设备的处理风量越高,适合大风量低浓度的含尘废气处理场景。设备内壁需要做耐磨处理,尤其是锥段下部和筒体入口对面的壁面,是粉尘冲刷最严重的区域,可粘贴耐磨陶瓷片或者涂刷耐磨涂层,延长设备的使用寿命。底部排灰口需要搭配锁风卸料阀使用,避免排灰过程中外部空气漏入设备内部,破坏内部的涡旋流场,导致已经分离的粉尘被上升气流重新带出排气口,影响整体除尘效率。在实际车间布局中,这类旋风除尘器可直接安装在产尘设备的上方就近收集粉尘,也可以集中布置在车间外部的除尘机房内,通过管网连接多个产尘点位,安装时需要注意进气管道的走向尽量减少弯头,避免管道阻力过大导致系统风量损失,同时设备整体需要做可靠的接地处理,避免粉体在设备内部摩擦产生静电积聚,引发粉尘爆炸风险。
