两驱遥控足球机器人承载底盘结构设计

　　这款两驱移动底盘的结构设计，核心面向小型竞技类足球机器人的赛事应用场景，适配常规桌面级、场地级机器人足球对抗赛的使用需求，同时也可作为小型RC智能车的通用承载基底，拓展用于室内巡检、小型物料转运等轻量化移动作业场景。从实际使用逻辑出发，底盘作为整台移动设备的核心承载基体，需要兼顾结构强度、轻量化、安装兼容性以及运动灵活性的多重要求，设计阶段首先针对足球机器人的对抗特性做了结构强化，前端弧形轮廓做了加厚处理，避免对抗碰撞中出现结构断裂，同时弧形端头能够减少与其他机器人、场地边界的卡滞概率，提升移动过程中的通过性。

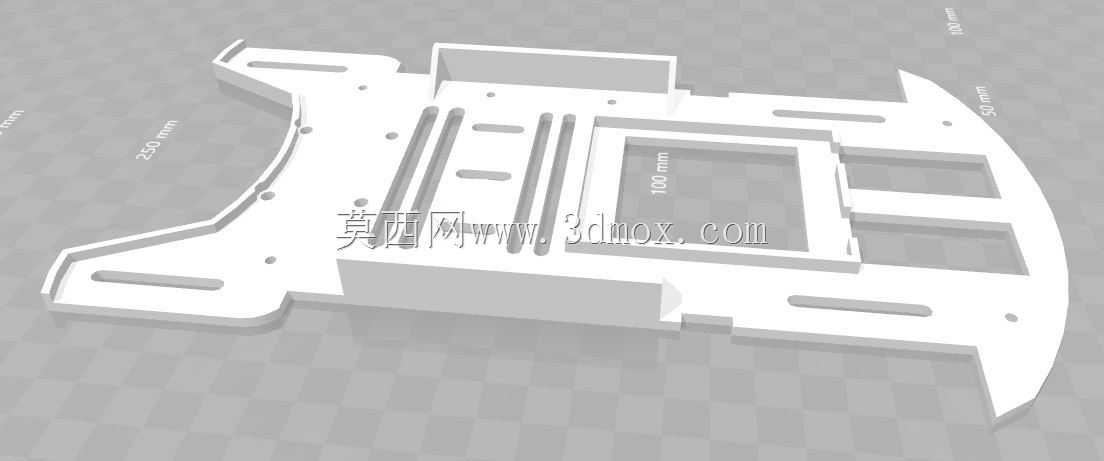

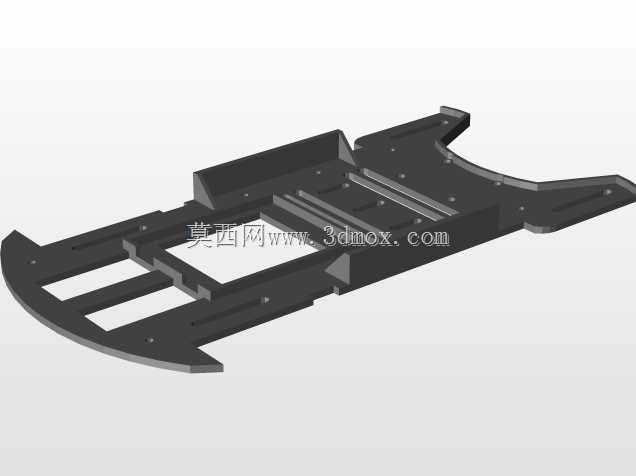

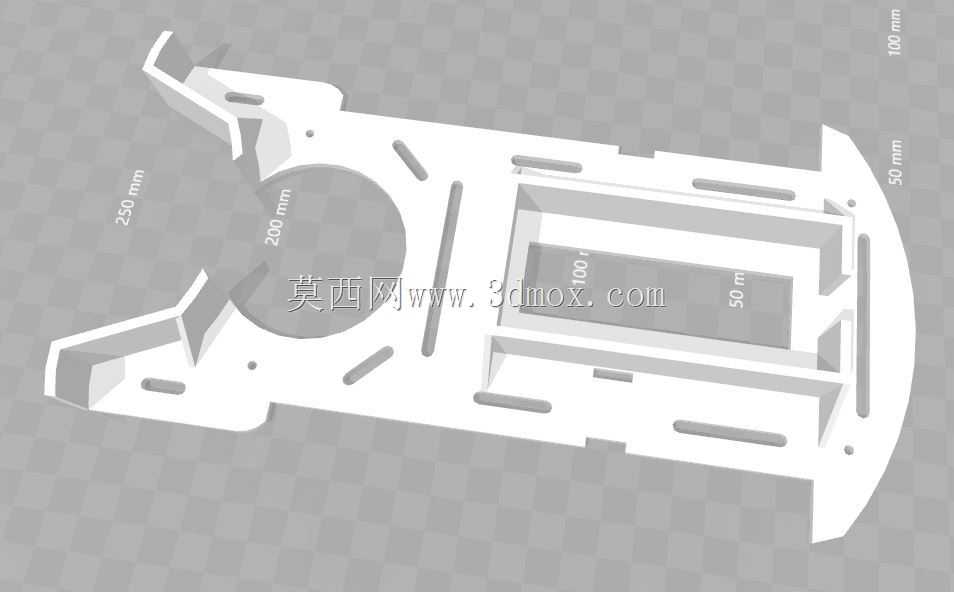

　　结构布局上，底盘采用一体化平板式承载设计，主体承载面预留了多组标准化安装孔位，可直接适配常规规格的直流驱动电机、轮组安装支架，同时中部预留的矩形镂空区域，专门匹配常见规格的移动电源安装插槽，无需额外设计电源固定支架即可完成供电模块的快速装配，大幅降低整机组装的调试周期。承载面两侧的长条形开槽，一方面用于减轻底盘整体自重，降低驱动轮的负载扭矩，提升加速响应速度，另一方面可作为线束走线通道，将电机供电线、传感器信号线规整收纳在开槽区域，避免线束外露在运动过程中被剐蹭拉扯，提升整机布线的整洁度与可靠性。

　　安装边界层面，底盘整体宽度适配常规两驱轮组的轮距设计，两侧轮组安装位的孔距匹配市面上主流的小型橡胶驱动轮、万向从动轮的安装尺寸，无需二次打孔即可完成行走机构的装配；底盘厚度控制在兼顾强度与轻量化的区间，整体离地间隙满足室内平整场地的通行需求，不会因为地面微小凸起出现卡底问题。前端的弧形收窄设计，除了碰撞防护之外，也预留了前端击球机构、红外避障传感器的安装位置，可直接在前端预留孔位上加装电磁击球装置、灰度传感器、光电巡线模块，满足足球机器人的击球、巡线、避障等核心功能的拓展需求。

　　设计思路上没有采用冗余的复杂加强筋结构，而是通过主体板材的轮廓优化、受力区域的局部加厚来实现结构强度的提升，在保证对抗碰撞下结构不变形的前提下，尽可能削减非受力区域的材料用量，降低底盘整体重量，让驱动电机的动力更多用于移动加速，而非承载多余的结构自重。底盘后端的轮廓做了平直处理，可用于安装尾部万向轮、电池充电接口以及电源开关，所有外接接口的安装位都做了沉孔设计，避免安装后连接件突出底盘平面，影响上层控制板、功能模块的平整装配。

　　从实际装配的角度考量，所有安装孔位的位置公差都控制在常规3D打印、钣金加工的精度范围内，无论是采用PLA材料3D打印制作原型件，还是采用亚克力、铝合金板材切割制作量产件，都能保证孔位的装配精度，不会出现孔位错位导致的装配困难。底盘上的不同功能区域做了明确的分区，动力轮安装区位于底盘中后段，让整机组装完成后重心落在前后轮的合理承载区间内，避免出现头重脚轻导致的行驶翘头、转向打滑问题；中部的电源安装区位于整机重心的核心位置，能够平衡前后端功能模块的重量，提升移动过程中的行驶稳定性，减少急加速、急转向时的侧翻风险。上层承载区的平整平面可直接固定主控电路板、驱动板、通信模块等电子元件，预留的固定孔位匹配常见的开源主控板的安装尺寸，无需额外制作转接板即可完成电控部分的快速搭建。
