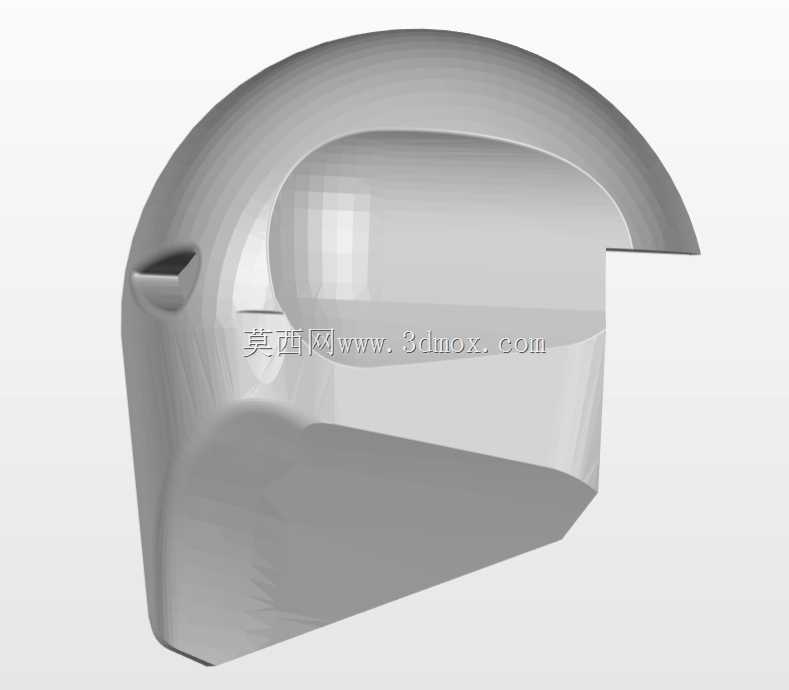

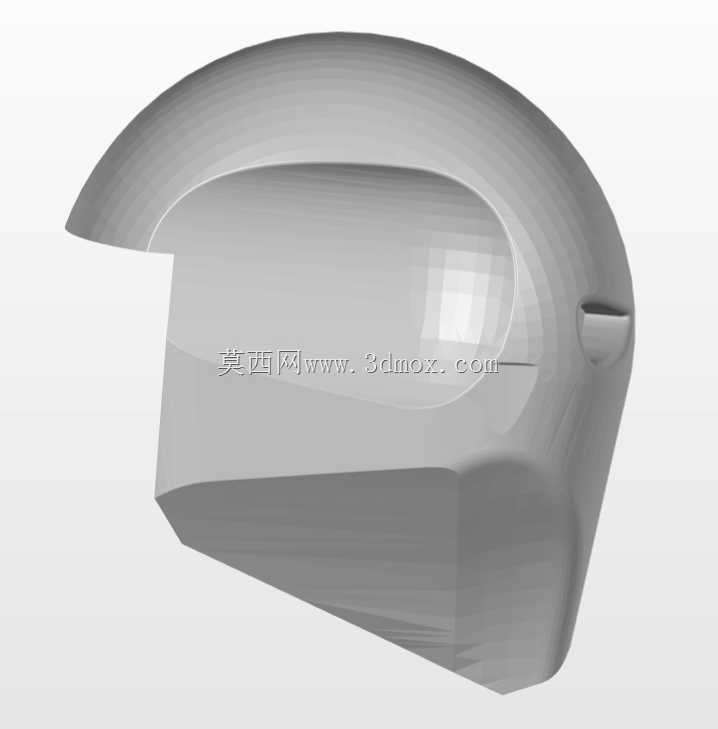

DC型口罩真空成型模具结构设计

　　这套DC型口罩真空成型模具，主要应用于民用防护类口罩的热成型生产工序，是口罩生产线中决定罩体贴合度与成型精度的核心工装部件。在实际生产场景中，该模具安装在连续式真空热成型设备的成型工位，上游对接加热软化后的非织造布卷材送料机构，下游衔接裁切、耳带焊接等后道工序，适配常规幅宽的口罩生产卷材，可满足单工位连续化批量生产的节拍要求。

　　从功能特性来看，模具的成型型腔完全贴合人体面部轮廓曲线，在鼻梁位置做了内凹的适配弧度，下颌区域做了顺滑的过渡收边，成型后的罩体能够在口鼻区域预留足够的呼吸空间，同时边缘位置可与面部实现紧密贴合，避免佩戴时出现漏风、压痕过重的问题。模具本体的成型面做了均匀的微孔排布设计，这些微孔直径控制在0.3-0.5mm区间，既能够保证真空吸附时的气流均匀性，让软化的片材在负压作用下完全贴合成型面，不会出现局部成型不到位、褶皱的问题，又不会在成型后的口罩表面留下明显的孔痕，影响成品外观质量。

　　设计过程中首先考虑的是成型脱模的顺畅性，整个型腔的拔模斜度控制在1.5°-2°区间，所有转角位置都做了R2-R5的圆角过渡，没有尖锐的直角结构，一方面避免片材成型时在转角位置出现应力集中导致的厚薄不均，另一方面也能减少脱模时的阻力，防止成型后的罩体粘在模具表面，影响连续生产效率。模具的安装边界做了标准化的定位孔设计，孔位间距适配主流真空成型设备的工作台安装尺寸，不需要额外做转接工装就可以直接装夹固定，模具的总厚度控制在120mm以内，成型面的有效工作区域尺寸匹配常规DC型口罩的展开尺寸，单次成型可完成单只口罩罩体的塑形，也可根据设备幅宽调整排布实现多型腔同步成型。

　　在实际生产适配中，模具的成型面粗糙度控制在Ra0.8以下，表面做了硬质氧化处理，能够耐受片材加热后的120-150℃工作温度，长期连续生产不会出现表面变形、粘料的问题。模具的真空腔道做了等阻设计，从主抽气口到各个成型微孔的气流路径长度基本一致，保证抽真空时整个型腔的负压建立时间差控制在0.2s以内，避免片材因为局部负压提前到位导致的拉伸不均问题。针对口罩边缘的封边需求，模具型腔外围做了一圈凸起的压合筋，筋条高度1.2mm，宽度2mm，在真空吸附成型的同时，可配合上模的压合结构完成罩体边缘的预压合，保证后续裁切后边部的多层材料贴合紧密，不会出现分层、毛边的问题。

　　从结构可靠性角度出发，模具的背部做了网格状的加强筋设计，在减轻模具整体重量的同时，保证长期在负压工作环境下不会出现型腔变形，加强筋的厚度设置为8mm，间距控制在60mm，能够承受0.08MPa的负压工况而不发生挠度变形，保证成型后的罩体轮廓尺寸一致性。模具的冷却流道采用随形排布设计，流道距离成型面的距离控制在10mm，流道直径8mm，成型过程中可通过恒温冷却水快速带走片材传递的热量，让成型后的罩体快速定型，缩短成型周期，提升整体生产效率。在日常维护层面，模具的微孔设计做了防堵塞的倒角处理，生产过程中产生的少量纤维碎屑不会轻易卡在孔内，只需要定期用压缩空气从背部反吹就可以完成清理，不需要逐孔疏通，降低了一线操作人员的维护工作量。
