MTF-01光流激光雷达传感器防护外壳

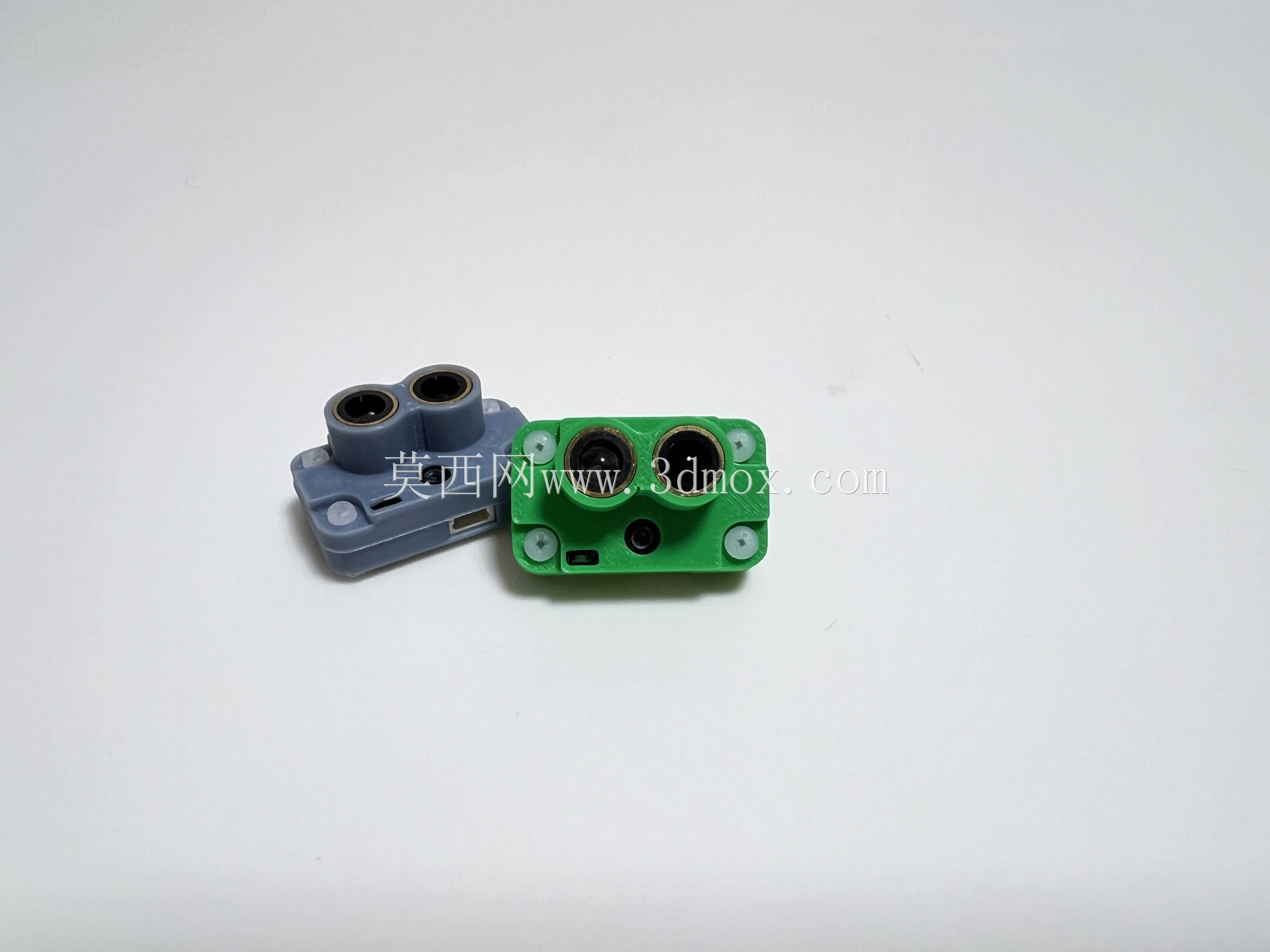

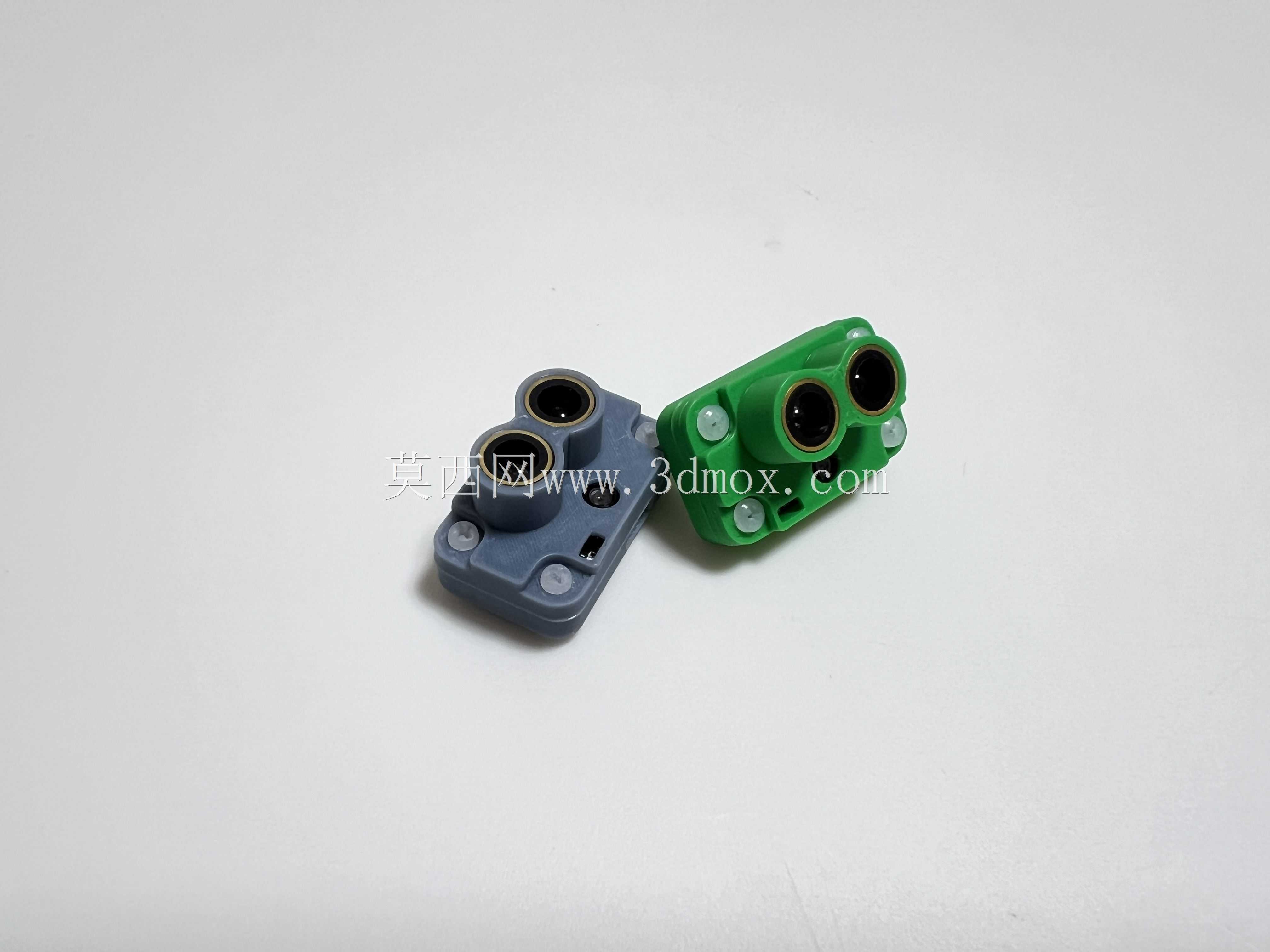

　　在小型消费级及工业级无人机的实际飞行作业场景中，机载感知传感器的防护一直是结构设计环节容易被忽略却直接影响设备可靠性的痛点。尤其是搭载光流与激光测距融合模块的机型，传感器本体的铜柱接插件高度普遍超出PCB板板面，在无人机起降、低空穿越狭窄空间、发生轻微擦碰时，突出的铜柱与镜头端面极易受外力冲击出现歪斜、松动甚至直接脱落，轻则导致光流定位漂移、测距数据跳变，重则触发飞控保护引发炸机。这款适配MTF-01集成模块的防护外壳，正是针对这类实际使用中的失效问题做的定向结构优化，从安装适配、碰撞防护、装配便捷性多个维度匹配无人机机载场景的使用需求。

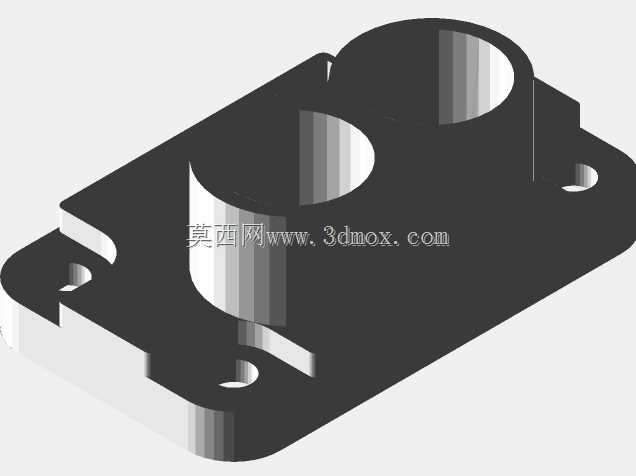

　　从设计思路上看，这款外壳没有采用全包裹的密封结构，而是做了针对性的避让与加强：在对应两个传感器镜头的位置预留了精准的通光开孔，开孔边缘做了0.3mm的凸台限位，既不会遮挡镜头视场角，也能在正面发生碰撞时让凸台率先承接冲击力，避免镜头端面直接接触硬物；外壳主体的壁厚控制在1.2mm，在FDM或SLA3D打印工艺下能保证足够的结构强度，同时不会额外增加过多起飞重量，对于对载重敏感的穿越机、小型航拍无人机来说，重量控制的冗余度足够。外壳的安装边界完全匹配MTF-01模块的实际尺寸，底座的四个固定孔位对应M2.5规格的紧固件，安装时搭配四颗M2.5*10螺钉与配套M2.5螺母，就能将传感器PCB牢牢夹在外壳底座与上盖之间，不会出现飞行过程中传感器移位的问题。

　　考虑到不同无人机机型的安装条件差异，这款外壳除了螺钉固定的方式外，底座的安装面做了平整化处理，没有多余的加强筋凸起，用户也可以选择使用高强度双面胶直接将封装完成的传感器组件粘贴在无人机机身的指定安装位置，对于没有预留螺钉安装孔的轻量化机架来说，这种固定方式能大幅降低改装难度；如果需要更可靠的固定，也可以直接使用穿透机身的长螺钉完成固定，螺钉长度可根据不同机型的机身厚度灵活选配，不需要额外对机架做复杂的打孔攻丝处理。

　　实际装机测试的场景下，这款外壳能覆盖绝大多数小型无人机的感知模块安装需求：在室内无GPS信号的飞行场景中，光流模块需要持续采集地面纹理数据实现定点悬停，外壳的通光开孔经过视场角校核，不会对光流镜头的采集范围造成遮挡，测距模块的开孔也匹配激光发射与接收端的角度要求，不会出现测距数据被外壳自身结构干扰的问题。在发生低空擦碰、降落时接触不平坦地面的情况时，外壳的突出结构会率先承接冲击力，将外力分散到底座的整个安装面，避免传感器本体的铜柱、焊点直接受外力，大幅降低传感器损坏的概率。

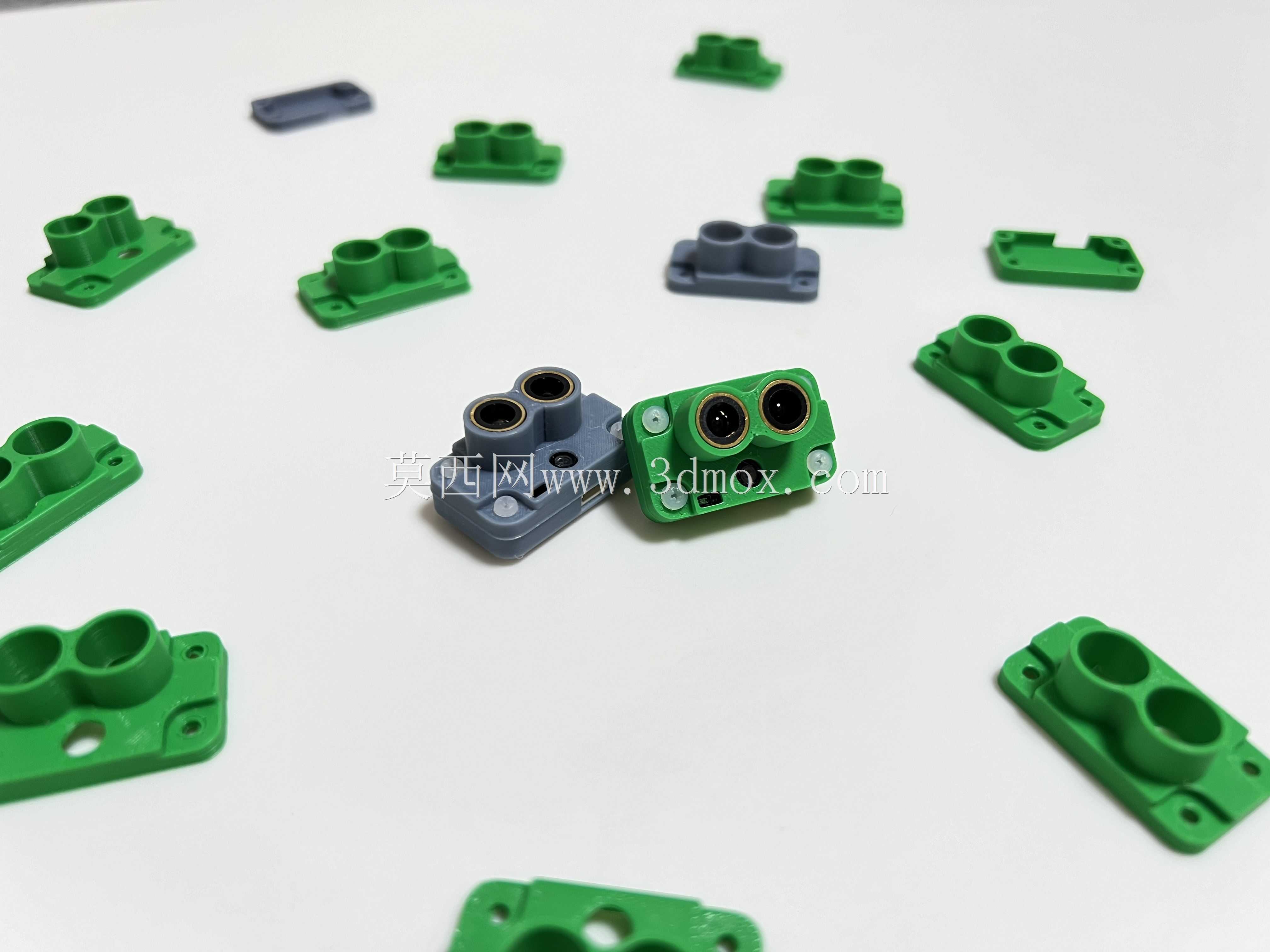

　　从结构建模的细节来看，这款外壳的所有安装孔位都做了0.2mm的装配公差预留，不管是3D打印自制件还是开模量产的注塑件，都能顺利完成装配，不会出现孔位错位、螺钉无法拧入的问题；外壳的边角位置全部做了R0.5的圆角处理，既避免了尖锐边角在装机时划伤线材、机身，也能减少3D打印过程中的支撑用量，降低打印后处理的工作量。对于做无人机改装、飞控系统集成的结构工程师来说，这款外壳的模型可以直接导入装配体中做干涉检查，根据自身机架的安装位置微调固定孔位的位置，不需要从零开始做防护结构的建模，能大幅缩短项目的结构设计周期。
