卧式多腔流体输送泵结构设计

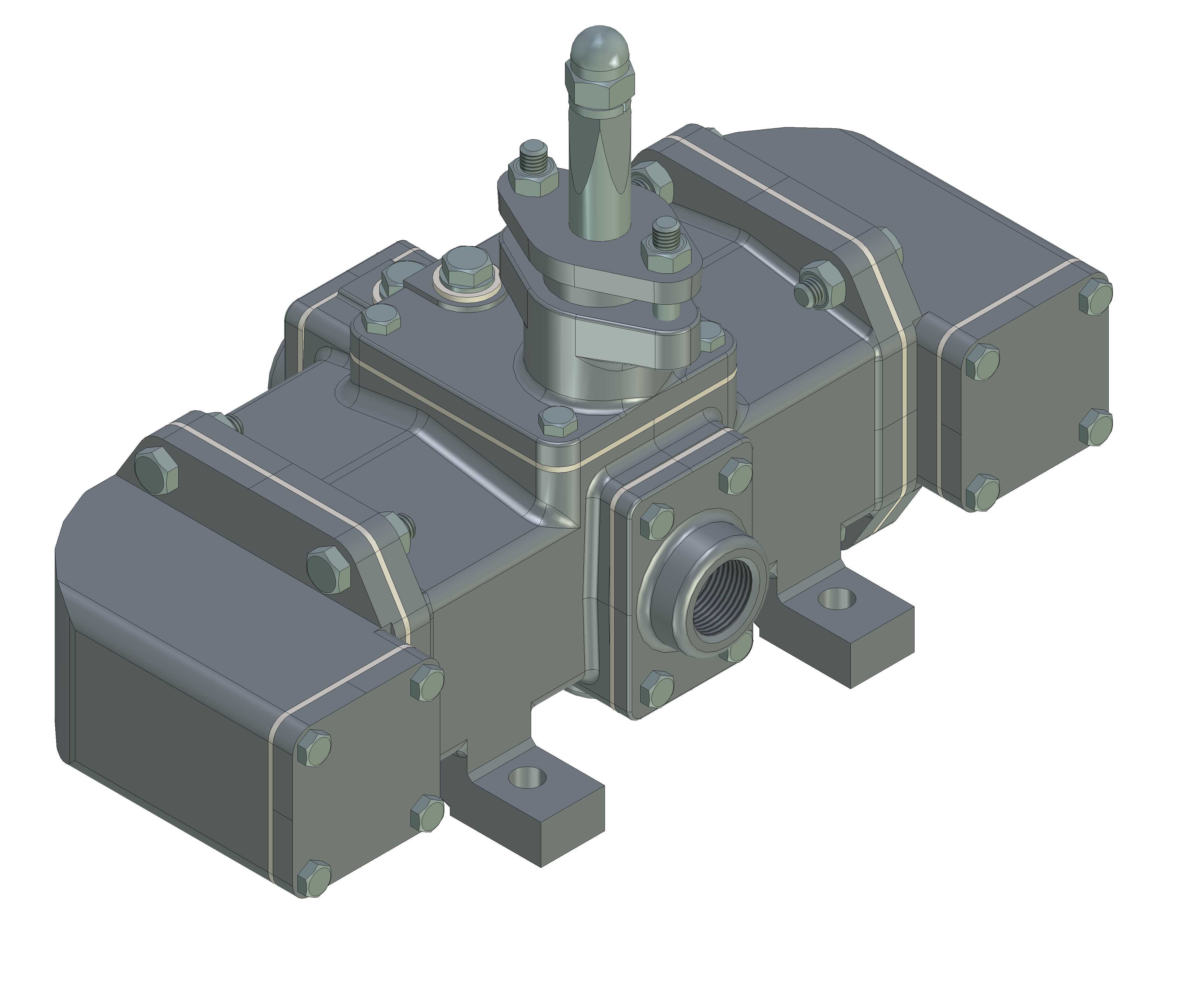

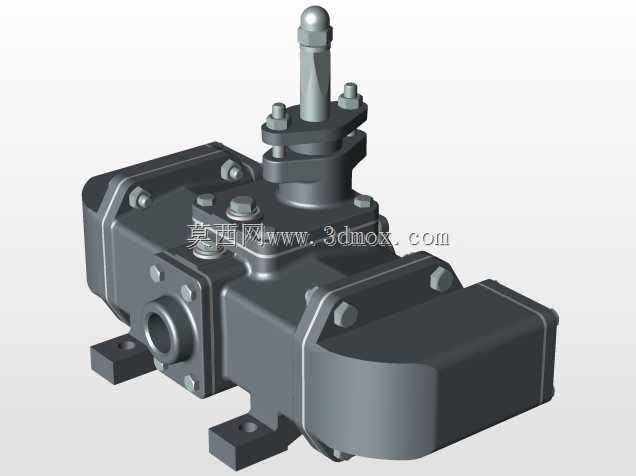

这款卧式多腔流体输送泵的结构设计，首先要匹配工业流体输送场景的安装约束，底部带安装孔的支撑脚直接对应设备机架的预留安装位，安装时需保证泵体轴向与动力输入轴的同轴度公差控制在0.1mm以内，避免运行中出现轴封偏磨泄漏。从实际用途来看，该泵可适配低压工况下的洁净流体、低粘度工业介质输送，常见于中小型液压系统回路、工业冷却循环管路、轻工流体输送生产线中，多腔结构的设计能够在同等外形尺寸下提升单次介质输送容积，相比单腔同规格泵，输出流量波动更小，运行时的管路振动幅值更低。

设计过程中优先考虑了装配与维护的便捷性，泵体各腔室采用分体式端盖通过螺栓紧固密封，端盖与泵体结合面预留密封槽位，可适配O型圈或密封垫片实现静密封，日常维护时无需整体拆解泵体，仅需拆卸对应腔室端盖即可检查内部阀组、密封件的磨损情况。顶部的调节组件可用于调整内部配流结构的行程参数，适配不同粘度介质的输送需求，侧面的螺纹接口为标准流体管路连接口，可直接对接同规格工业管路，无需额外加工转换接头。

外形尺寸方面，该泵整体采用卧式长条形布局，轴向长度适配常规动力单元的安装间距，径向尺寸紧凑，可安装在空间受限的设备舱内部，支撑脚的安装孔位间距符合通用工业泵的安装尺寸规范，能够直接替换同安装规格的老旧泵体，降低设备改造的适配成本。结构设计上对各受力部位做了加强处理，泵体连接螺栓的排布均匀覆盖密封面受力区域，避免高压工况下出现密封面局部翘曲泄漏，进出油口的位置设置在泵体侧下方，便于管路排布同时减少泵腔内的介质残留，停机维护时可快速排空腔室内残留介质，减少介质浪费与清理工作量。

建模过程中对各配合面的公差做了对应预留，运动部件与泵腔内壁的间隙控制在合理范围，既保证运动过程无卡滞，又能减少介质内泄漏提升容积效率，外部棱角均做了倒角处理，避免装配过程中划伤操作人员，同时提升铸件的成型工艺性，减少铸造应力集中点。
