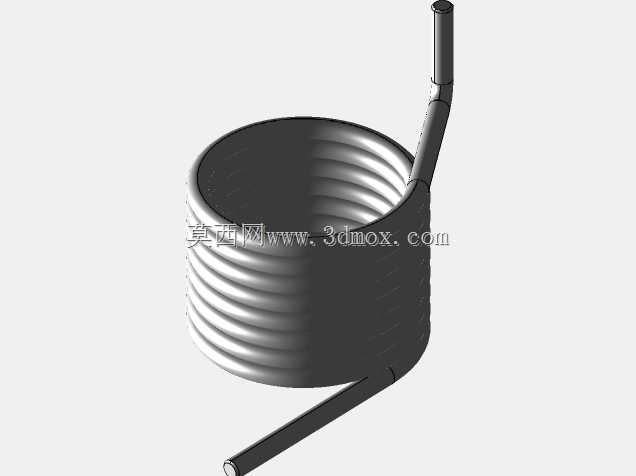

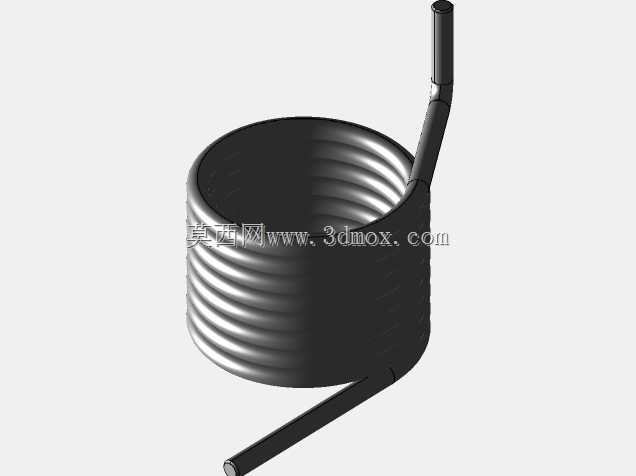

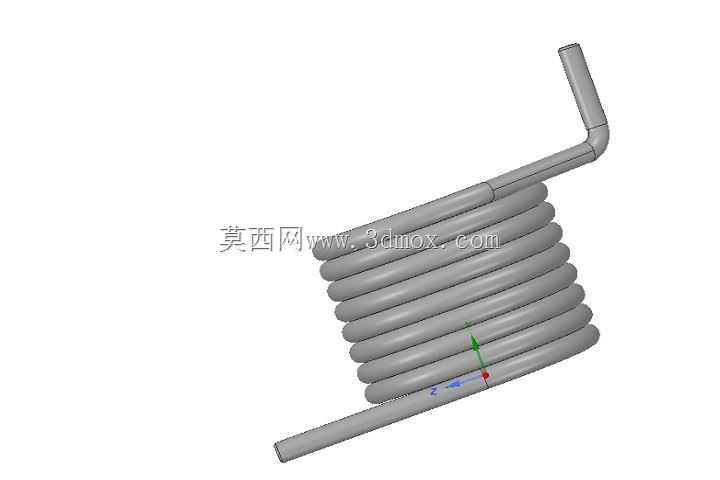

带直臂端脚的圆柱螺旋扭力弹性构件

项目分类:通用机械零部件 发布时间:2024-07-22 ID:758796
  • 带直臂端脚的圆柱螺旋扭力弹性构件
  • 带直臂端脚的圆柱螺旋扭力弹性构件
  • 带直臂端脚的圆柱螺旋扭力弹性构件
  • 带直臂端脚的圆柱螺旋扭力弹性构件

  在各类需要提供扭转复位、扭矩缓冲的机械结构中,这类带直臂端脚的圆柱螺旋扭力构件是应用频次极高的弹性元件,小到日常电器的翻盖铰链、文具夹结构,大到工业设备的离合复位机构、自动化产线的定位挡块回弹结构、农用机械的操作杆回位组件,都能见到这类构件的身影。和常见的拉伸、压缩弹簧依靠轴向形变提供弹力不同,扭力弹簧的核心受力方向是绕簧体中心轴线的扭转力矩,工作时两端的臂杆会被施加绕中心旋转的外力,簧丝截面承受弯曲应力,通过簧圈的弯曲形变储存弹性势能,在外力撤除后带动相连构件回到初始位置,整个力的传递路径没有多余的传动环节,响应滞后量极小,能在极小的安装空间内提供稳定的复位扭矩。

  从设计逻辑来看,这类弹簧的簧体采用等节距圆柱螺旋排布,相邻簧圈之间预留了极小的均匀间隙,一方面避免扭转受力时相邻簧圈互相摩擦产生额外阻力和磨损,另一方面也能控制簧体的轴向尺寸,不会因为扭转形变出现过大的轴向窜动。两端伸出的直臂采用和簧体同直径的簧丝弯折成型,弯折处做了平滑的圆弧过渡,避免应力集中导致的弯折处断裂——这也是很多新手建模时容易忽略的细节,若直接做直角弯折,实际工况下交变载荷作用时,弯折位置的应力峰值会比圆弧过渡处高出40%以上,极易出现早期疲劳失效。臂杆的伸出方向根据实际安装场景做了适配,两个端脚的夹角匹配安装座的初始限位角度,安装时不需要额外掰动臂杆调整角度,避免预安装时就产生额外的内应力影响使用寿命。

  建模过程中需要重点把控几个核心尺寸边界:首先是簧体的中径尺寸,这个参数直接决定了弹簧能容纳的安装芯轴直径,实际装配时簧体内圈和芯轴之间需要预留0.1-0.2mm的间隙,既不能间隙过大导致扭转时簧体出现偏心晃动,也不能间隙过小导致受热膨胀后簧圈和芯轴卡滞。其次是簧丝的直径,这个参数和有效圈数共同决定了弹簧的刚度系数,相同中径下簧丝越粗、有效圈数越少,相同扭转角度下能提供的扭矩越大,设计时需要根据实际需要的复位扭矩匹配对应的参数,避免扭矩过大导致操作力超标,或是扭矩过小出现复位不到位的问题。再者是两端臂杆的长度,臂杆的有效作用长度直接关系到外力施加的力臂大小,建模时需要严格匹配安装结构上的卡槽位置,确保臂杆卡入卡槽后没有多余的悬空段,避免工作时臂杆出现额外的弯曲形变。

  实际选型应用时,还要考虑安装空间的边界限制:簧体的外径尺寸要小于安装腔的内径,预留出扭转时簧圈直径轻微变大的空间——很多设计人员容易忽略这个特性,扭力弹簧在受扭加载时,簧圈的直径会出现微小的收缩或扩张变化,方向和旋向相关,若安装腔内壁和簧体外径间隙不足,会导致弹簧扭转时和腔壁摩擦,不仅会增大操作阻力,长期摩擦还会磨损簧丝表面的防护层,加速锈蚀失效。另外端脚的接触位置需要做对应的限位结构,确保臂杆受力时不会沿簧体轴向滑脱,部分高频往复工作的场景下,还需要在端脚和接触构件之间增加耐磨垫片,避免长期冲击磨损导致臂杆位置偏移,影响复位精度。

  这类弹簧的旋向选择也有讲究,要根据实际工作时的扭转方向确定,确保工作时簧圈是被越拧越紧,而不是出现松圈的情况,否则会导致刚度不稳定,甚至出现簧圈错位变形的问题。建模时簧丝的螺旋扫掠路径要保证平滑,每一圈的升角保持一致,避免出现节距不均的问题,否则实际生产出来的弹簧各圈受力不均,会大幅缩短疲劳寿命。对于有防腐要求的户外使用场景,建模时不需要额外改动结构尺寸,只需要在技术要求中注明对应的表面处理方式即可,结构尺寸完全按照通用的安装边界设计,就能适配多数常规的装配场景。
