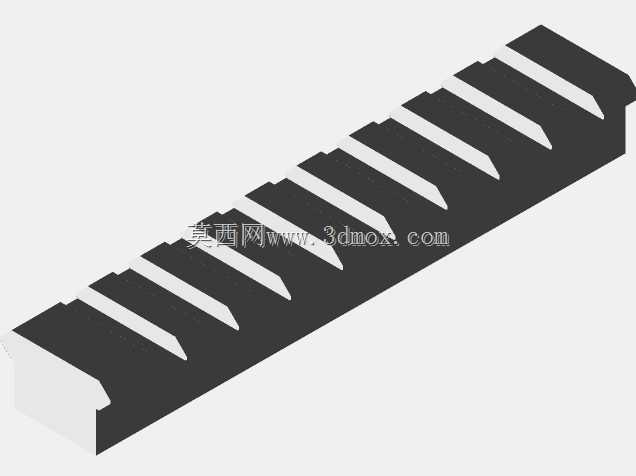

皮卡汀尼无安装孔轨道坯料结构设计

　　在轨道交通配套工装、特种装备附件挂载的实际工程场景中，轨道类连接件的适配性直接决定了附件安装的稳定性与拓展灵活性，本次设计的无安装孔轨道坯料，正是针对前期预制加工、按需定制开孔的需求完成的结构建模。从实际使用场景来看，这类轨道坯料常作为基础型材，应用在铁路运维检测设备的挂载基座、特种作业车辆的附件拓展导轨、工业试验台的可调式安装基体等位置，区别于预开孔的成品导轨，无安装孔的坯料形态给现场施工、非标适配留出了足够的调整空间，施工人员可以根据实际挂载件的孔位间距、安装基面的平整度，灵活确定开孔位置与固定方式，避免预开孔位置与实际安装需求不匹配导致的基材浪费或者安装强度不足问题。

　　从功能特性上看，该轨道采用等距分布的梯形卡槽结构，卡槽的侧面设计有统一的导向斜角，这个角度的设定经过反复校核，既能够保证挂载件卡入时的顺滑度，不会出现卡滞、别劲的情况，又能在挂载后提供足够的侧向限位能力，承受挂载设备运行过程中产生的振动与冲击载荷，不会出现挂载件沿轨道横向窜动的问题。轨道的主体截面采用矩形基体设计，基体的厚度经过载荷验算，能够满足常规工业挂载场景下的抗弯强度要求，当作为长跨距导轨使用时，配合适当的支撑间距，不会出现明显的下挠变形，保证挂载件滑动或者固定时的位置精度。

　　设计思路上，本次建模优先保证了卡槽齿形的参数一致性，每一个卡槽的齿顶宽度、齿根深度、斜角角度都做了全参数化约束，在后续衍生设计时，只需要调整阵列数量、基体长度参数，就可以快速生成不同长度规格的轨道模型，不需要重复绘制齿形结构，大幅提升同系列产品的设计效率。考虑到坯料后续需要进行铣削、钻孔等二次加工，建模时特意将安装基面做了整面平面度约束，预留了后续加工的工艺余量，避免二次加工时因为基面不平导致的装夹误差，同时所有的棱边都做了统一的微小倒角处理，既能够消除坯料裁切产生的锐边毛刺，防止装配过程中划伤操作人员，也不会因为倒角过大影响后续安装面的有效接触面积。

　　从外形尺寸与安装边界来看，该轨道坯料的宽度方向尺寸严格匹配通用皮卡汀尼导轨的接口标准，能够和市面上绝大多数标准导轨锁扣、挂载座实现兼容互换，不需要额外定制转接件；高度方向的尺寸在保证结构强度的前提下做了优化，尽可能降低安装后整体的突出高度，减少安装空间的占用，适配那些安装空间局促、对安装后整体轮廓尺寸有严格限制的场景。长度方向上模型采用可拓展的阵列结构，使用者可以根据实际安装面的长度，自由调整阵列的齿数量来改变轨道总长度，不需要重新绘制基础轮廓。安装边界方面，因为是无安装孔的坯料形态，设计时明确了基体底部的完整平面为安装贴合面，要求安装基面的平面度公差控制在合理范围内，固定孔的中心距离轨道侧边的距离不小于基体厚度的1.5倍，避免钻孔时导致基体侧边开裂，影响整体结构强度；轨道两端的端面预留了裁切余量，现场施工时可以根据实际需求裁切到指定长度，裁切后只需要对端面做简单的去毛刺处理就可以投入使用，不需要额外的端面加工工序。

　　在实际工程应用中，这类坯料相比成品导轨的适配性更强，尤其是在非标设备改造、现场临时加装挂载装置的场景中，施工人员不需要提前精确测量所有孔位尺寸，只需要携带对应长度的坯料到现场，根据实际安装位置配打固定孔，就可以快速完成导轨的安装固定，大幅降低前期测量的工作量，也能减少因为测量误差导致的安装失败问题。同时统一的齿形参数保证了挂载件的互换性，后续如果需要调整挂载件的位置，只需要松开锁扣就可以沿轨道滑动调整，调整到目标位置后重新锁紧即可，不需要重新拆装固定螺栓，日常运维调整的效率更高。建模过程中对所有的配合面都做了干涉检查，保证标准挂载件在轨道全长范围内滑动时，不会出现齿形干涉、卡滞的问题，齿根位置做了微小的圆角过渡，避免应力集中导致长期受载后齿根出现裂纹，提升轨道的整体使用寿命。
