法兰式压力驱动针形泄压阀结构

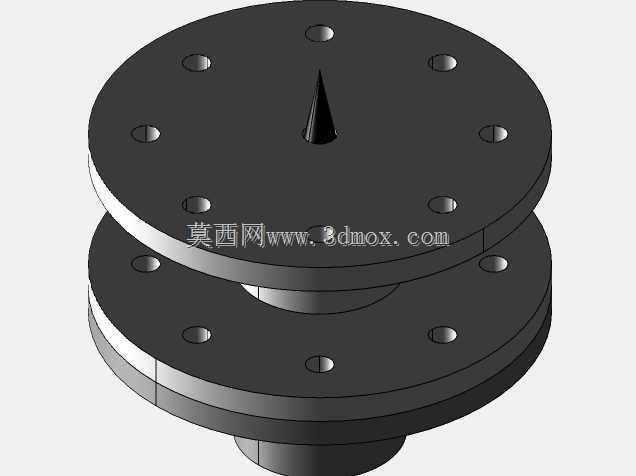

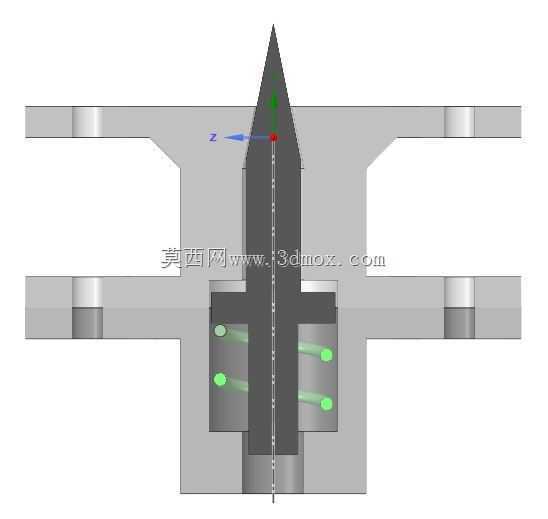

　　在中小流量流体管路的超压泄放场景中，这类针形泄压结构常被用于气动控制回路、小型液压试验台、实验室气路分配系统的末端压力保护环节，区别于大口径弹簧全启式泄压阀，它的泄压开度与介质压力呈线性对应关系，不会出现突然全开导致的管路压力骤降问题，适合对压力波动敏感的精密流体控制场景。从结构设计逻辑来看，整个阀体采用上下双层法兰对夹的布局思路，上下法兰盘均布8个贯通安装孔，孔位沿法兰圆周等角度排布，安装时可直接匹配同通径的管路法兰，不需要额外加工转接接头，法兰盘的密封面预留了环形密封件嵌装槽，实际装配时可根据介质属性选配丁腈橡胶、氟橡胶或者金属缠绕垫片，满足不同温度、腐蚀等级介质的密封要求。中间的阀芯部分采用锥形针状结构，

　　针尖正对泄压通道的中心轴线，这种锥形密封面的设计相比平面密封，具备更高的密封比压，在低压工况下也能实现可靠的零泄漏截断，同时锥形结构的导流特性更好，泄压过程中介质沿锥面均匀流出，不会出现偏流导致的阀芯单侧冲蚀问题，能有效延长阀芯的使用寿命。整个阀芯的动作完全依靠管路内部介质压力驱动，没有额外的弹簧、电磁驱动组件，结构非常精简，故障点极少，日常维护只需要定期检查法兰密封面的垫片损耗情况即可，不需要拆解内部复杂的传动结构。从安装边界来看，上下法兰的外径尺寸统一，安装孔的中心圆直径符合常规低压管路的法兰尺寸规范，安装时不需要调整周边管路的固定支架位置，可直接替换同通径的其他类型小型泄压阀，法兰下方的引出段长度较短，

　　不会占用过多的管路垂直安装空间，适合在布局紧凑的集成阀岛、小型设备内部管路中使用。设计过程中特意将法兰区域的密封件安装位做了下沉处理，避免密封件在法兰锁紧过程中被挤压移位，同时上下法兰的对接面做了高精度的平面度处理，锁紧后两个法兰面完全贴合，不会出现局部间隙导致的外泄漏问题。针形阀芯的导向部分集成在上法兰的中心孔内，导向长度经过匹配计算，保证阀芯上下动作时不会出现卡滞，即使介质中带有少量微小固体杂质，也会顺着锥面的导流斜面被冲出泄压通道，不会卡在密封面之间导致密封失效。在实际工况应用中，这种结构的泄压阀开启压力可以通过调整上下法兰的锁紧预紧力进行小范围微调，不需要更换内部弹簧等零件，适配现场不同的压力保护阈值需求，

　　泄压排出的介质可以通过下法兰侧方预留的引出接口外接回收管路，避免有毒、有害介质直接排放到作业环境中。整个结构没有复杂的曲面特征，所有加工面均为常规车削、钻削可实现的特征，不需要特殊的定制刀具，加工成本较低，适合小批量定制生产或者设备维修时的快速替换加工。建模过程中所有安装孔的位置、法兰厚度、阀芯锥度都按照实际工程加工公差做了对应预留，装配时不会出现干涉问题，可直接用于工程出图或者3D打印样件做功能验证。
