半封闭桥式工程线缆防护拖链结构设计

　　在自动化生产线、机床加工区、重型工程机械的布线场景里，线缆随移动部件往复弯折的损耗问题始终是结构设计需要重点攻克的环节，这款半封闭桥式拖链的结构设计，正是针对这类往复运动场景下的线缆防护需求展开。从实际使用场景来看，这类拖链常被布置在机床滑台的走线区域、自动化机械手的移动臂走线槽、仓储堆垛设备的升降走线位，替代传统的硬管布线或散乱布线方式，避免线缆在反复弯折过程中出现外皮磨损、线芯断裂、信号干扰等问题，同时能规整排布不同规格的动力线、信号线、液压油管，让设备走线布局更整洁，后期维护排查线路时也能快速定位对应线缆。

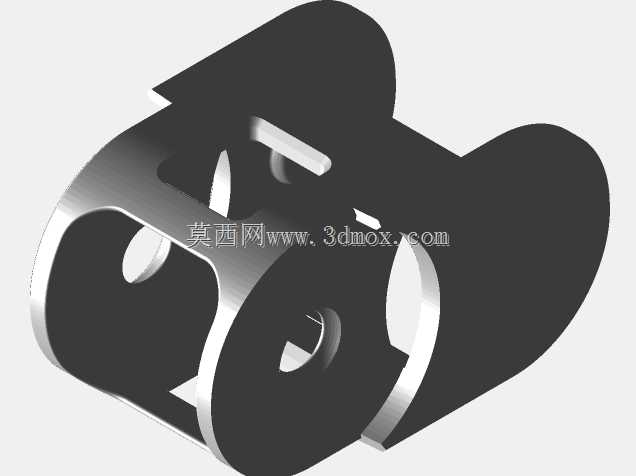

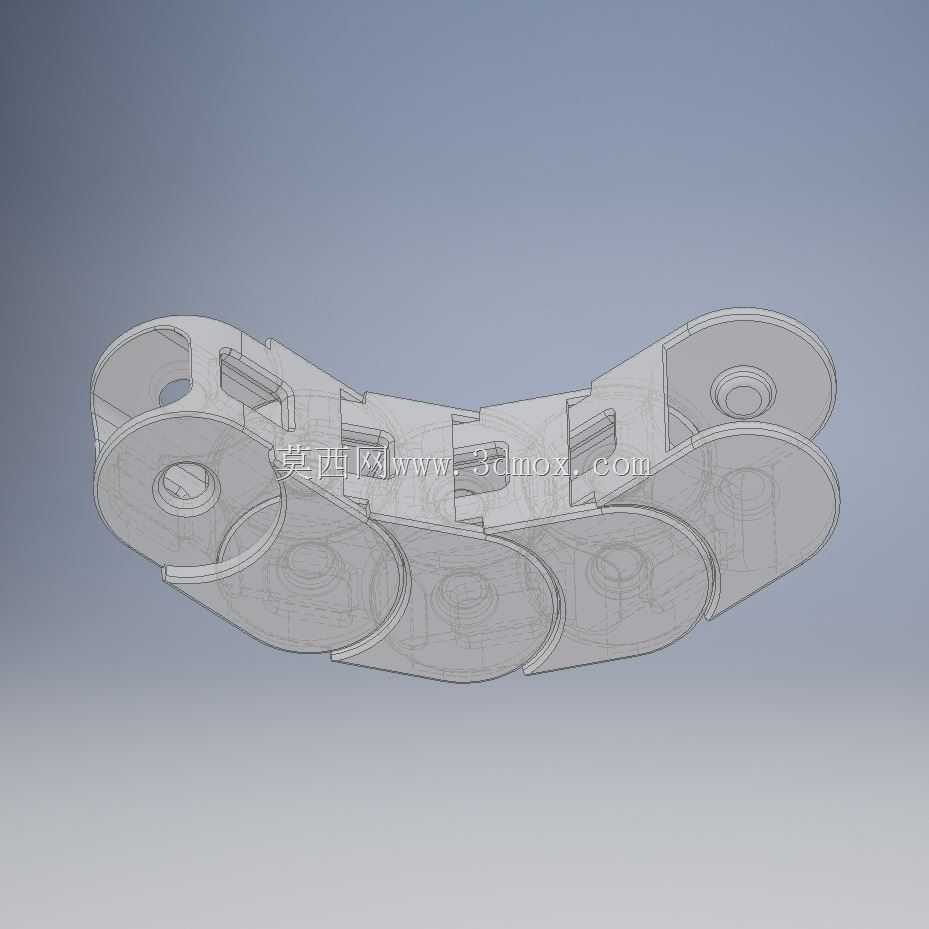

　　从功能特性上看，这款拖链采用节段式拼接结构，单节之间通过销轴式铰接结构连接，每一节都可以在预设角度范围内灵活转动，整体弯曲半径根据内部线缆的最小弯折半径做了匹配设计，不会出现弯折角度过小挤压内部线缆的情况。半封闭的桥式结构在保证对线缆侧向防护的同时，预留了顶部的观察与操作空间，日常巡检时可以直接观察内部线缆的磨损状态，需要更换某一段线缆时也不用完全拆解整根拖链，只需要打开对应节段的卡扣就能完成操作，相比全封闭拖链能大幅降低后期维护的时间成本。每一节的链板都做了等强度结构设计，铰接位置的接触面做了耐磨处理，长期往复运动时不会因为铰接位磨损出现松垮、卡滞的问题，链节之间的连接间隙控制在合理范围，运动过程中不会出现明显的晃动，能保证拖链随移动部件运行时的轨迹稳定性，避免拖链运行时剐蹭周边设备结构。

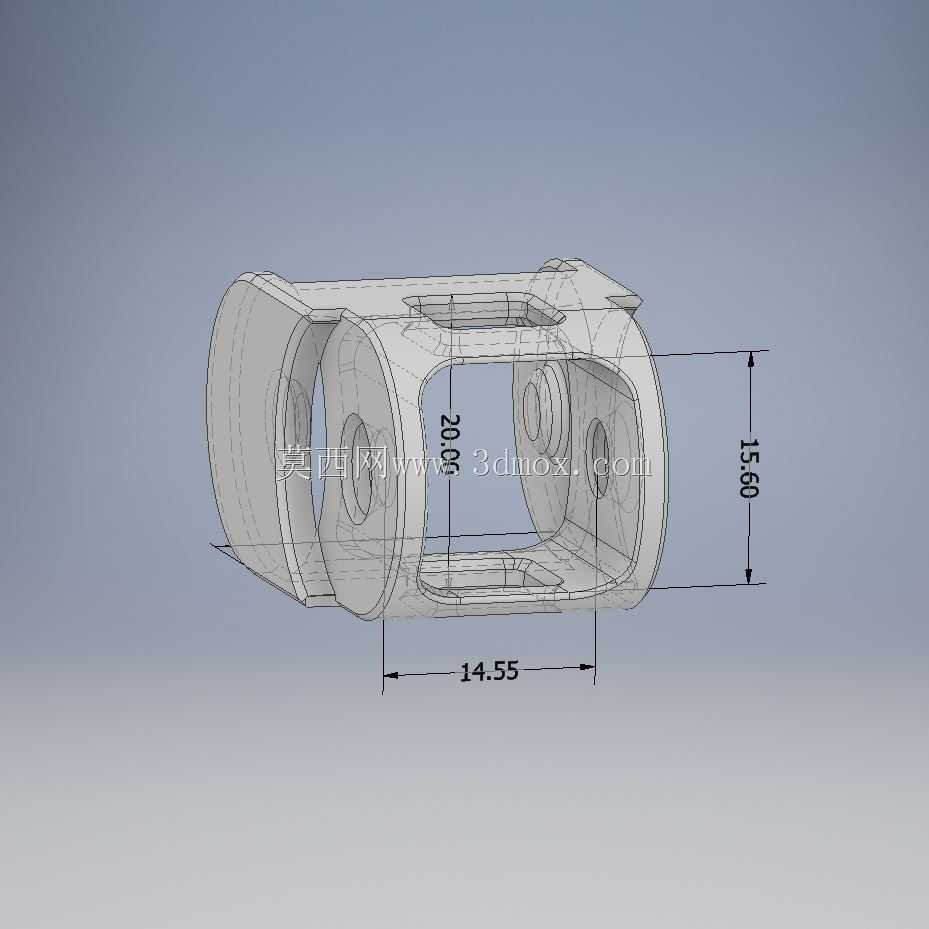

　　设计过程中，首先要确定的是拖链的内高、内宽尺寸，这两个参数直接决定了能容纳的线缆、油管的总数量与最大外径，设计时需要预留不小于10%的内部空间余量，避免线缆排布过密在拖链弯曲时相互挤压，同时要根据线缆的最小允许弯曲半径确定拖链的整体弯曲半径，保证内部所有线缆在拖链运动到最大弯曲位置时，弯折半径都大于线缆自身的允许值，避免线芯长期处于超小半径弯折状态出现疲劳断裂。铰接结构的设计是整个拖链的核心，销轴与孔的配合公差选用间隙配合，既要保证转动灵活无卡滞，又要控制配合间隙避免运行时出现窜动，铰接位的接触面做了减摩处理，降低长期往复运动的磨损量，延长拖链的整体使用寿命。链板的外形做了圆弧过渡处理，没有尖锐的棱角，避免安装和运行过程中剐蹭线缆外皮，每一节链板的两端都设置了限位结构，限制单节的转动角度，避免拖链弯曲超过设计角度出现结构损坏或者线缆过度弯折的问题。

　　安装边界方面，这款拖链的两端都设计了通用的安装固定板，固定板上预留了标准的安装孔位，可以直接通过螺栓固定在设备的固定端和移动端，安装时需要保证拖链的运行平面与移动部件的运动方向平行，避免拖链运行时出现侧向偏移。拖链的悬空长度根据链板的结构强度做了限定，当实际使用场景的悬空长度超过设计允许值时，需要配套加装导向槽结构，对拖链的上下运行轨迹进行约束，避免长行程运行时拖链出现下塌、侧弯的问题。内部线缆排布时需要按照线缆的外径、功能做分层分隔，动力线和信号线分开布置，避免信号干扰，线缆在拖链内部不能出现扭曲、打结的情况，固定端和移动端的线缆都要预留一定的长度余量，避免拖链运动到极限位置时线缆受到拉力。拖链的运动速度需要匹配铰接结构的耐磨设计上限，高速运行场景下需要选用配套的耐磨型铰接配件，同时定期检查铰接位的润滑状态，避免干磨导致结构过早失效。
