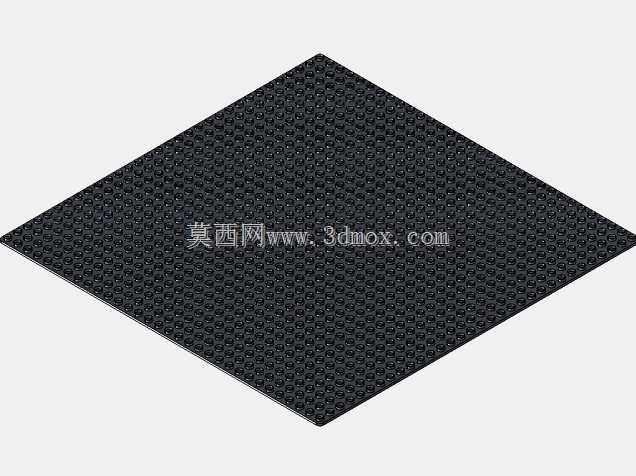

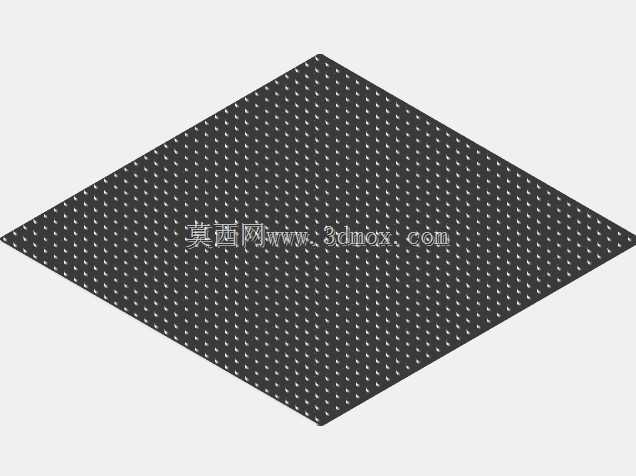

250x250mm兼容乐高凸点积木拼接基板

　　日常做创客项目、桌面级教具搭建的时候，经常会遇到零散积木块摆放杂乱、拼接结构没有统一承托基准的问题，这款带标准凸点的拼接基板就是为解决这类场景设计的。从实际使用场景来看，它既可以作为青少年创客教育课程里的积木拼装基准台，用来固定零散的积木构件，避免搭建过程中结构移位散架；也能作为小型桌面自动化演示装置的安装底板，把带标准积木接口的传感器支架、执行器固定件直接卡接在板面上，不用额外打孔攻丝就能快速搭出演示原型；甚至在个人DIY桌面收纳结构时，也能把带积木接口的收纳分格件固定在板上，灵活调整分格位置适配不同尺寸的小零件收纳需求。

　　设计这款基板的时候，最先敲定的是外形安装边界，整体外轮廓控制在250x250mm，也就是10英寸见方的尺寸，这个尺寸刚好能适配大多数桌面级FDM3D打印机的成型平台尺寸，不用拆分模型就能一次性打印成型，避免拼接带来的平面度误差。板面的凸点排布完全沿用通用积木的标准间距，每个凸点的直径、高度以及相邻凸点的中心距都严格匹配主流拼装积木的接口尺寸，保证市面上常见的同规格积木块都能顺畅卡接，不会出现过紧插不进去、过松容易脱落的问题。

　　考虑到打印成本和结构强度的平衡，设计时特意做了分层结构优化：基板上下两层做实心皮层，保证板面的平面度和凸点的连接强度，避免凸点受插拔力断裂；中间填充区域采用25%密度的线条交错填充，既控制了整体重量，也能保证基板长期使用不会出现翘曲变形。实际打印验证的时候，针对PLA材料的特性调整了凸点根部的圆角，把原来的直角连接改成R0.3的小圆角过渡，能大幅降低插拔过程中凸点根部的应力集中，之前试打无圆角版本的时候，反复插拔几十次就会出现凸点根部发白断裂的问题，加了圆角之后连续插拔数百次也没有出现结构损伤。

　　板面的厚度控制在3mm，这个厚度是经过多轮测试敲定的：如果厚度低于2.5mm，打印完成后冷却过程中很容易因为内应力出现四边翘曲，放在桌面上无法放平；如果厚度超过3.5mm，不仅会增加打印耗材用量，还会延长打印时间，同时基板过重也会影响便携性。基板的四个边角做了C1的倒角处理，避免尖锐边角划手，也能减少打印过程中边角翘边的概率。

　　从安装适配性来看，这款基板除了直接平放在桌面使用，也可以在基板背面预留的四个角位粘贴双面胶或者魔术贴，固定在墙面、设备外壳侧面做垂直拼装面，拓展积木搭建的空间维度；如果需要做更大面积的拼装平台，也可以把多块基板通过边缘的凸点凹槽互相拼接，扩展成任意尺寸的大平面，拼接处的凸点间距保持一致，不会出现跨板积木无法卡接的问题。

　　实际使用中，这款基板的凸点插拔阻尼感控制在合适区间，既能保证积木块卡接后不会因为轻微晃动脱落，也能在需要拆卸调整位置的时候不用太大力气就能拔下，不会把凸点一起拔下来损坏板面。针对3D打印的工艺特性，设计时把凸点的成型方向设置为垂直打印平台，让凸点的层纹方向和插拔受力方向一致，进一步提升凸点的结构强度，避免层间断裂。另外，板面的平面度公差控制在0.2mm以内，保证拼接大面积结构的时候不会因为板面不平出现积木块高低差，影响整体结构的稳定性。
