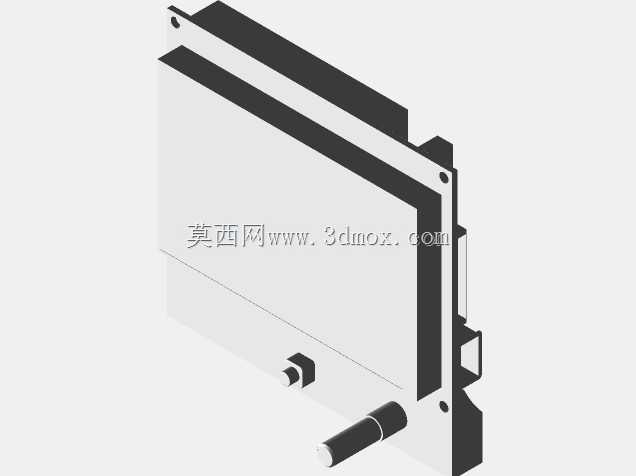

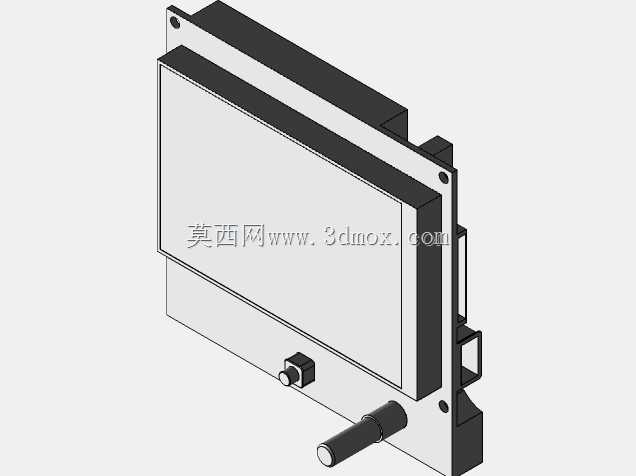

BTT TFT35 E3 V3.0显示板外壳适配结构

　　做3D打印机改装和整机结构设计的工程师，大概率都绕不开显示屏安装位的结构匹配问题，尤其是BTT这款TFT35 E3 V3.0的显示板，很多人做外壳设计时要么卡不准安装孔位，要么留错了旋钮和接口的避让空间，最后装上去要么歪歪扭扭，要么接口被挡住插不上线，甚至旋钮拧动的时候蹭到外壳内壁，影响操作手感。这个模型就是专门针对这款显示板做的外壳适配基准结构，完全贴合板卡的实际外形轮廓，所有安装定位、接口避让、操作件预留都按照实际装配公差做了匹配，能直接用来衍生设计不同机型的适配外壳，不用再反复对着实物板卡测量尺寸，省掉很多反复校核的时间。

　　从实际应用场景来说，这款显示板是桌面级FDM 3D打印机里非常常用的操控配件，不管是Ender3系列的改装机型，还是DIY的CoreXY结构机型，很多玩家和小批量设备生产商都会选用这块屏做人机交互界面，用来显示打印进度、调整打印参数、手动控制轴体移动、设置温度参数。但原厂配套的外壳往往适配性有限，没法匹配不同机型的机架安装位，比如有的机型是把屏装在型材框架的正面立柱上，有的是嵌在设备的前面板里，还有的是做外置悬挂的操控盒，这时候就需要根据安装场景重新设计外壳，而这个模型刚好提供了板卡部分的精准装配基准，设计外壳的时候只需要在这个基础上延伸外部安装结构就行。

　　从产品功能特性来看，这块显示板本身集成了3.5寸的TFT显示区域、侧边的旋转编码器旋钮、板载的TF卡插槽、还有背面的排线接插位置，模型里把这些功能区域的边界都做了精准还原：显示区域的沉台深度刚好匹配屏幕表面和PCB板的高度差，装上面板之后屏幕表面和外壳面齐平，不会出现凹陷或者凸起的问题；旋钮位置的开孔预留了足够的旋转间隙，不管是用原厂的塑料旋钮还是更换金属旋钮，都不会出现刮蹭外壳的情况；侧边的TF卡插槽位置做了对应的开口避让，插取卡的时候不用拆外壳，日常操作维护都很方便；背面的接插区域留足了排线的弯曲空间，不会因为外壳压到排线导致接触不良或者线皮破损。

　　设计思路上完全是从实际装配的逆向角度出发的，没有做多余的装饰性结构，所有特征都是为了装配服务：首先是PCB板的四个安装孔位，模型里做了对应的定位柱，柱高刚好匹配板厚，装上去之后板卡不会上下窜动，定位柱的直径和孔位做了0.2mm的间隙配合，装配的时候不用费力按压就能轻松放进去，也不会出现松垮晃动的问题；然后是板卡上突出的电子元件位置，比如背面的电容、接口座子，模型对应的位置都做了避空，不会因为外壳压到元件导致板卡损坏；屏幕四周的压边宽度控制在2mm，既能压住屏幕的黑边防止屏幕从正面掉出来，又不会遮挡屏幕的有效显示区域。

　　外形尺寸和安装边界上，模型严格按照板卡的实际外轮廓做了1:1还原，整体板卡的长宽尺寸、板厚、各个突出部件的高度都和实物一致，安装孔的中心距误差控制在0.1mm以内，完全满足结构设计的精度要求。如果是做嵌入式安装，只需要按照模型的外轮廓尺寸在面板上开对应的方孔，预留0.1mm的安装间隙就能实现严丝合缝的装配效果；如果是做独立的操控盒外壳，直接在这个模型的基础上增加壁厚、设计安装卡扣或者螺丝柱就行，不用再调整内部的装配尺寸。另外模型里也考虑到了不同安装方向的需求，不管是横装还是竖装，都可以基于这个基准结构调整外部安装位，不用重新适配内部的板卡固定结构。

　　很多工程师第一次做这款屏的外壳时，容易忽略几个细节：一是旋钮的轴伸长度，不同批次的板卡旋钮轴突出PCB的长度会有零点几毫米的误差，模型里旋钮位置的沉台做了0.5mm的余量设计，就算轴长稍长一点也不会顶到外壳面板；二是屏幕的背光板厚度，有些副厂的替换屏背光板会比原厂厚一点，模型里屏幕安装位的深度留了0.3mm的余量，不会出现屏幕装进去之后顶到面板的问题；三是安装柱的强度，定位柱的根部做了R角过渡，就算用PLA或者ABS材料3D打印外壳，安装柱也不容易因为拧螺丝出现断裂的问题。这些细节都是实际装配过程中反复踩坑总结出来的，不是单纯对着板卡量尺寸就能考虑到的，用这个模型做设计基础，能避免很多实际装配时才会发现的问题，大幅缩短外壳设计的迭代周期，打样一次就能成功装配，不用反复修改尺寸重打样品。
