可拆分式影视道具雷神战锤结构设计

　　这款雷神战锤的三维结构设计，最初的需求来自影视道具复刻与桌面潮玩摆件两个方向，在做结构拆解之前，首先要明确两个应用场景的核心差异：用于影视实拍的道具需要兼顾握持配重与抗摔性能，用于3D打印的桌面摆件则要兼顾拆分打印的可行性与组装后的拼接精度，因此整个结构在设计时没有做成一体化的实心结构，而是将锤体、锤柄、顶端装饰球做了独立的模块化拆分。

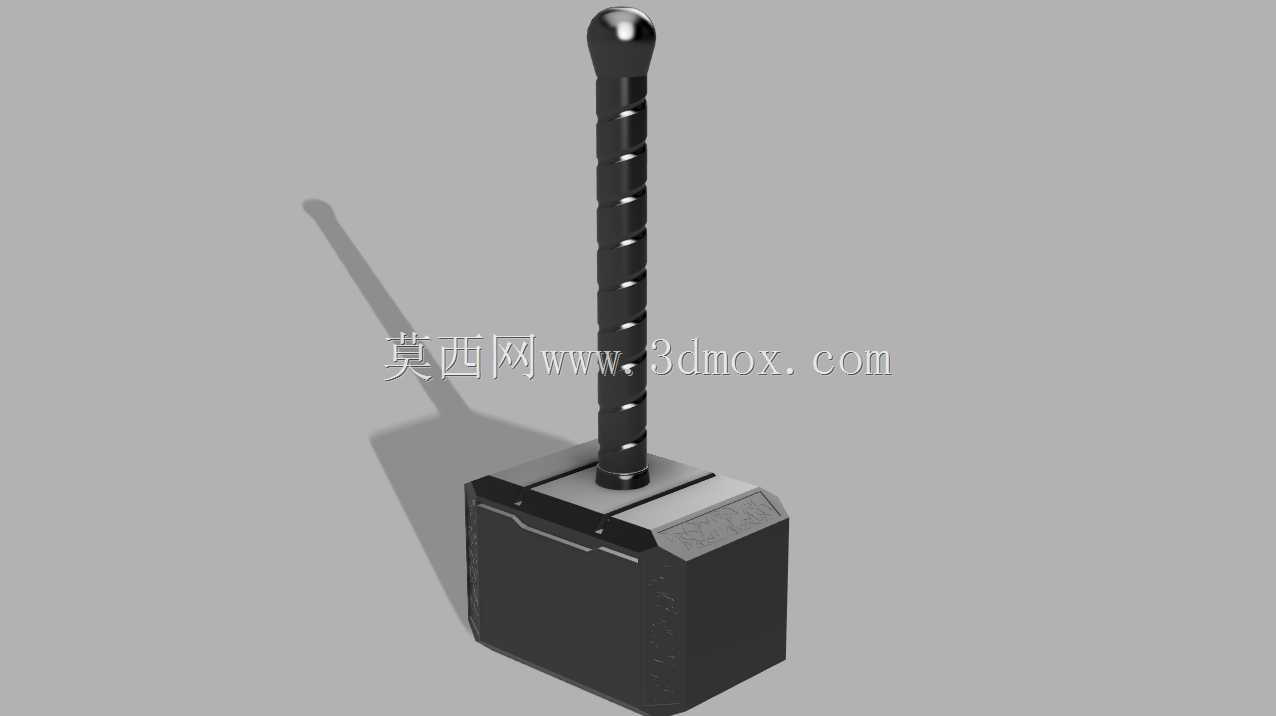

　　从实际使用的角度出发，战锤的握持部分也就是锤柄，做了螺旋环绕的防滑纹理设计，纹理的凸起高度控制在1.2mm，既不会因为凸起过高硌手，也能保证握持时的摩擦力，即使是带手套操作道具也不会出现滑脱的问题。锤柄的直径设置为28mm，这个尺寸参考了成人手掌的握持舒适区间，整锤的重心做了刻意的偏移，70%的重量集中在锤体部分，握持时能模拟出金属重锤的坠手感，不会出现头轻脚重的廉价感。

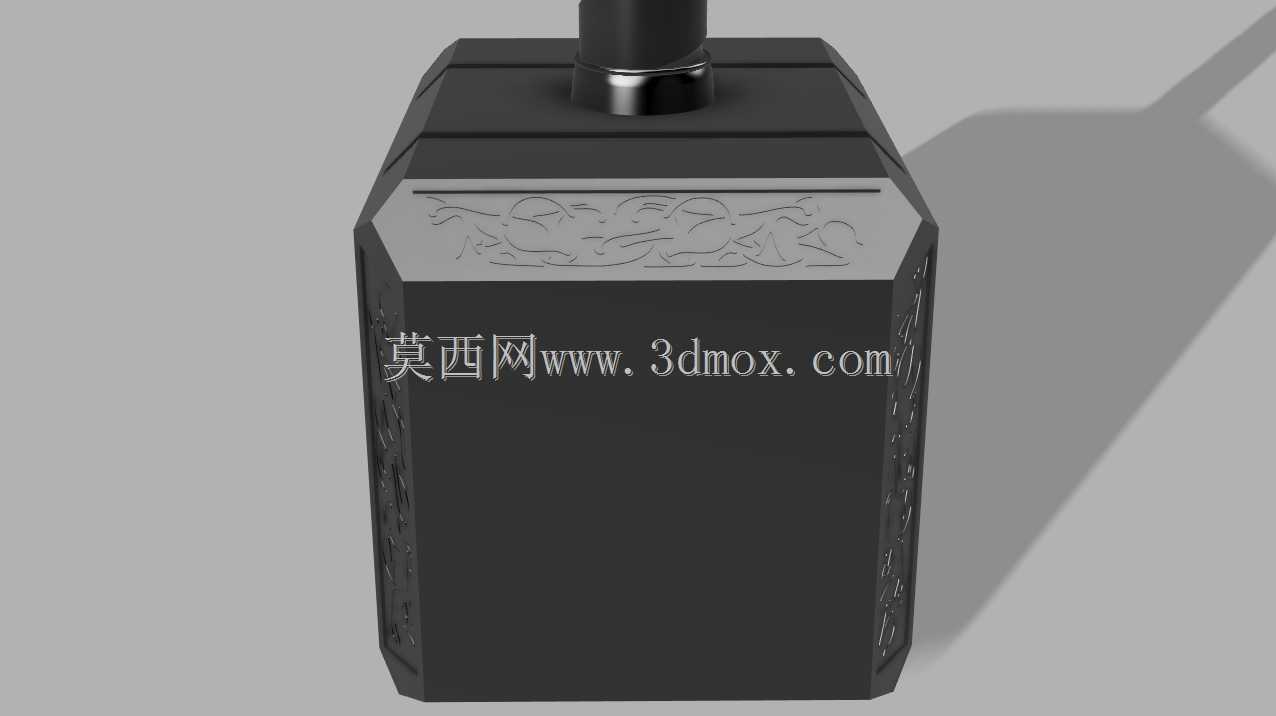

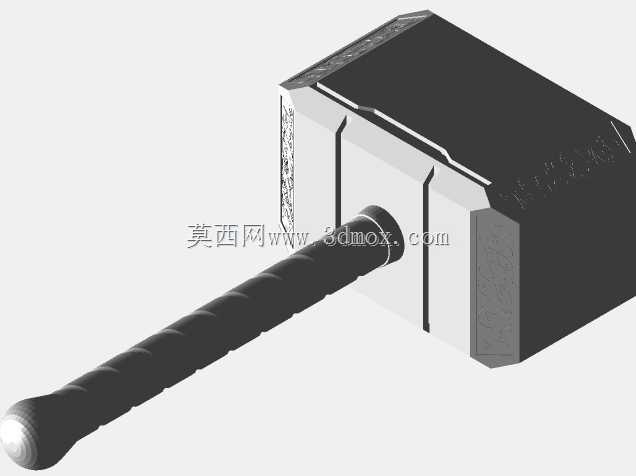

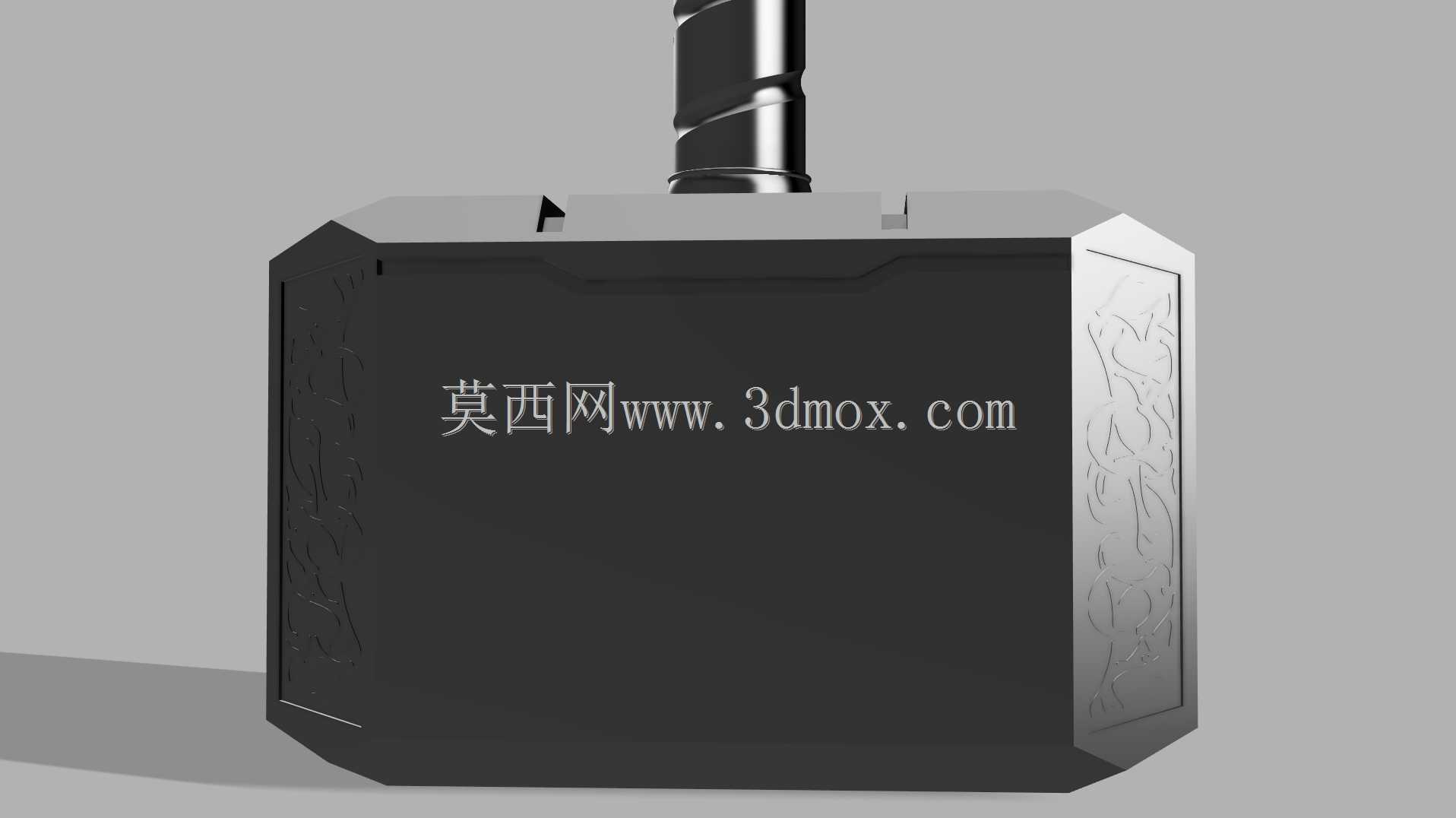

　　锤体部分的外形没有做完全规整的立方体设计，而是在边角处做了小角度的倒角过渡，倒角半径控制在5mm，一方面是避免尖锐边角在使用过程中造成磕碰划伤，另一方面也还原了原作中战锤经过锻造后的厚重质感。锤体与锤柄的连接位置做了嵌入式的定位止口，止口的配合公差选用H7/g6的间隙配合，既可以保证组装时的顺畅度，也能避免组装后出现松动晃荡的问题，连接位置还预留了M3的螺丝孔位，如果是做金属材质的道具版本，可以通过紧定螺丝进一步锁死连接位置，提升整体结构强度。

　　在设计拆分结构的时候，特意考虑了FDM3D打印的成型边界，每个独立拆分的零件最大尺寸控制在200mm以内，能够适配市面上绝大多数桌面级3D打印机的成型平台，不需要做额外的二次切割。锤体的内部做了空心减重设计，壁厚设置为4mm，这个壁厚既可以保证PLA、树脂等常见打印材料的结构强度，也能大幅减少打印时间与材料消耗，如果需要调整整锤的配重，还可以在空心腔体内部填充钢珠、铅块等配重块，再用盖板封死，就能实现不同的重量需求。

　　锤柄顶端的球形装饰做了独立的拆分设计，与锤柄顶端采用小过盈配合连接，不需要额外的胶水就可以实现固定，同时也方便后期做表面的分色处理。整个模型的所有拼接面都做了0.2mm的偏移余量，用来抵消3D打印过程中材料膨胀带来的尺寸误差，避免出现零件拼不上的问题。表面的纹理细节都做了0.8mm的凸起高度，不管是做喷漆处理还是后期的打磨做旧，都不会因为漆面覆盖导致纹理消失。

　　从安装边界来看，整锤组装完成后的总高度控制在420mm，锤体部分的长宽尺寸为150mm*100mm，不管是作为桌面摆件放置在常规尺寸的展示架上，还是作为道具用于cosplay活动握持，尺寸都处于合适的区间，不会因为过大导致携带不便，也不会因为过小失去道具的真实感。如果是用于展会陈列的大尺寸版本，只需要将整个模型按照比例等比放大即可，所有的配合结构都是参数化设计，放大后依然可以保证拼接精度，不需要重新调整配合公差。

　　在结构强度校核方面，针对锤柄与锤体的连接位置做了受力模拟，当整锤重量控制在2kg以内时，连接位置的应力远低于PLA、树脂、铝合金等常见加工材料的屈服强度，正常握持、挥舞过程中不会出现断裂的问题。锤体的边角位置做了加厚处理，即使是不小心从1.2m的高度跌落，也不会出现边角碎裂的问题，能够满足日常使用、展示的强度需求。
