航空发动机多通路集成式歧管结构设计

　　在航空动力系统的外围流体输送架构中，这类多通路集成歧管是承担多股介质分流、汇流与路径转接的核心结构件，常见于涡扇、涡桨类航空发动机的附件机匣周边，负责连通滑油管路、燃油引气管路、冷却介质回路等不同功能的管线，替代传统多根独立管路拼接的方案，减少管路接头数量，降低航空工况下因振动导致的接头泄漏风险。从实际装机场景来看，这类歧管的安装位置通常紧邻发动机热端部件的外侧安装面，周边排布有燃油调节器、滑油滤、传感器支架等附件，因此设计阶段首先要锁定安装边界：底部的安装法兰面需要匹配发动机机匣上的预设安装点位，法兰上的三个通孔分别对应M6规格的安装螺栓，螺栓孔的位置度公差控制在0.1mm以内，避免安装时出现孔位错位导致的装配应力；歧管整体的外轮廓高度需要控制在周边附件的最小间隙范围内，与相邻的传感器接头、管路弯头的静态间隙不小于3mm，发动机运行时的热膨胀变形量预留1.2mm的动态间隙，防止运行过程中出现结构干涉。

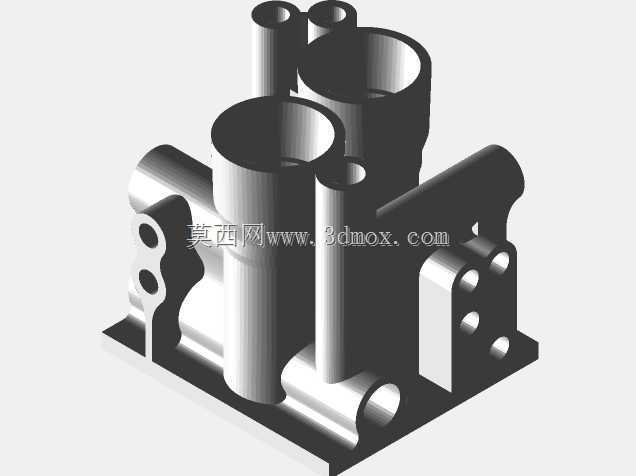

　　结构设计上，歧管采用一体化集成布局，主体设置四个不同通径的竖向管路接口，其中两个大直径接口通径为18mm，负责大流量滑油的进出通路，两个小直径接口通径为8mm，分别承接燃油引气与冷却回路的介质输送；侧向伸出的横向通路负责连通相邻附件的介质入口，通路内部的流道转角全部采用R3的圆角过渡，避免直角转角造成的介质流阻增大，同时减少流道内的介质滞留区域，降低滑油在低温工况下的流通阻力。歧管两侧设置的带孔安装耳座，一方面用于固定相邻的线束支架，另一方面可以作为管路拆装时的受力支点，避免直接敲击管路接口造成的结构变形；耳座上的三个通孔分别对应不同规格的固定螺栓，孔边做0.5mm的倒角处理，消除螺栓安装时的应力集中点。

　　从材料选型与工艺适配角度，这类歧管通常采用铝合金一体铸造成型后做数控精加工，流道内部做阳极氧化处理，提升介质流通时的抗腐蚀能力，外表面做哑光氧化处理，减少发动机舱内的光线反射，方便地勤人员日常巡检时的外观检查。设计过程中需要反复校核不同工况下的结构强度：在发动机最大转速工况下，歧管承受的内部介质压力为1.2MPa，同时叠加15g的随机振动载荷，通过有限元分析验证，安装耳座与管路衔接处的最大应力为120MPa，远低于铝合金材料的屈服强度，满足航空部件的强度冗余要求；流道的壁厚设计为2.5mm，在保证结构强度的同时尽可能控制零件重量，整体零件重量控制在280g以内，符合航空部件轻量化的设计要求。

　　实际装配过程中，歧管的各个接口端面都设计有密封槽，适配O型密封圈的安装，密封槽的深度与宽度公差控制在0.05mm以内，保证密封圈压缩量在合理区间，既避免压缩量过大导致的密封圈永久变形，也防止压缩量不足造成的介质泄漏。接口的对接端面做平面度处理，平面度公差不大于0.02mm，保证与对接管路接头的贴合度。歧管底部的安装法兰面与机匣安装面之间设置0.5mm厚的耐油石棉垫片，补偿两个安装面之间的平面度误差，同时阻断发动机机匣的振动直接传递到歧管结构上，提升部件的抗疲劳寿命。在日常维护场景中，这类集成歧管的拆装效率远高于传统分散管路方案，不需要逐一拆卸多根独立管路，只需要松开底部的三个安装螺栓与各个接口的连接卡箍，即可整体拆下歧管做清洁或检查，大幅缩短发动机地面维护的作业时间，降低地勤人员的操作复杂度。
