六边形晶格镂空弯臂连接支架结构

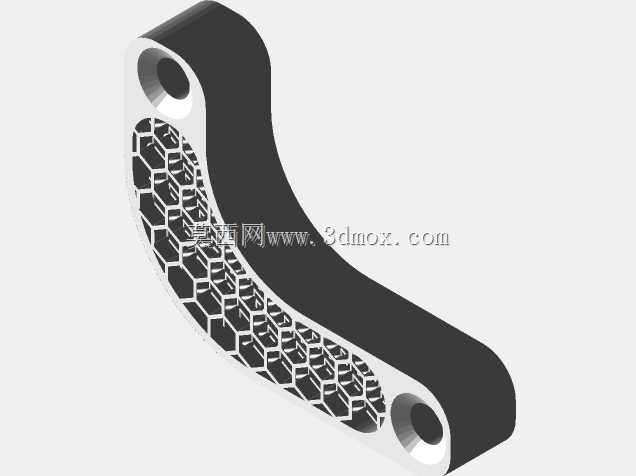

　　这款弯臂式连接构件采用六边形蜂窝晶格填充的镂空设计，两端设置同轴度公差可控的光孔安装位，可直接适配标准销轴、螺栓类紧固件完成铰接或固定连接，在轻量化连接场景中具备极高的适配性。从实际工程应用来看，这类带晶格填充的结构件最早在航空航天次级承力构件、3D打印定制工装连接臂、无人机机架连接段、赛事级赛车非核心承力支架、高端自行车异形连接件等场景中落地，核心解决传统实心弯臂重量冗余、材料利用率低的痛点，同时保留足够的结构刚度满足静载、小幅动载下的使用需求。

　　设计层面上，构件整体为变曲率弧形弯臂形态，两端安装位做了局部加厚的实体强化处理，避免安装孔位在反复装拆、受载时出现应力开裂；中间主体段的六边形晶格采用等壁厚胞元设计，胞元尺寸沿弯臂曲率方向做渐变排布，在弯矩较大的弧段外侧适当缩小胞元尺寸、提升局部密度，弯矩较小的内侧区域放大胞元尺寸进一步减重，整体晶格填充区域与外部实体蒙皮做了平滑过渡，不存在尖锐的几何突变，可有效降低应力集中系数，避免交变载荷下的疲劳失效。从安装边界来看，两端安装孔的中心距可根据实际安装场景调整，孔位内径适配常用的M6-M12规格紧固件，弯臂的外轮廓宽度控制在常规安装空间的适配范围内，不会与周边相邻构件产生运动干涉，安装面做了0.2mm的平面度公差控制，保证装配时贴合紧密无间隙。

　　实际使用中，这类晶格结构的支架相比同尺寸实心金属支架减重可达40%-60%，比强度远高于传统铣削加工的实体结构，配合金属3D打印工艺可直接一体成型，无需后续焊接、拼接工序，避免了拼接位置的强度薄弱点；如果采用工程塑料3D打印工艺，还可用于教学演示、原理验证类的工装夹具连接臂，在满足使用强度的前提下大幅降低制造成本。需要注意的是，这类晶格填充结构不适合用于大冲击载荷、重载交变载荷的核心承力位置，设计时需要根据实际受载情况通过有限元仿真校核晶格壁厚、胞元尺寸的参数合理性，避免出现局部刚度不足导致的形变超标；同时在打印成型时，需要针对晶格内部的悬空结构添加合理的支撑，保证胞元结构成型完整，不会出现缺料、断连的缺陷，影响整体结构强度。

　　从结构优化的角度看，这类六边形晶格属于各向同性较好的多孔结构形式，相比方形、三角形晶格，在相同孔隙率下具备更优的抗压、抗剪性能，同时成型过程中支撑去除难度更低，适合复杂曲面构件的内部填充。设计时还可根据实际工况调整晶格的填充率，在需要预留走线空间的场景中，可将局部晶格胞元打通作为线缆、气路的走线路径，进一步整合结构功能，减少额外的走线固定件，让整体结构更加紧凑。
