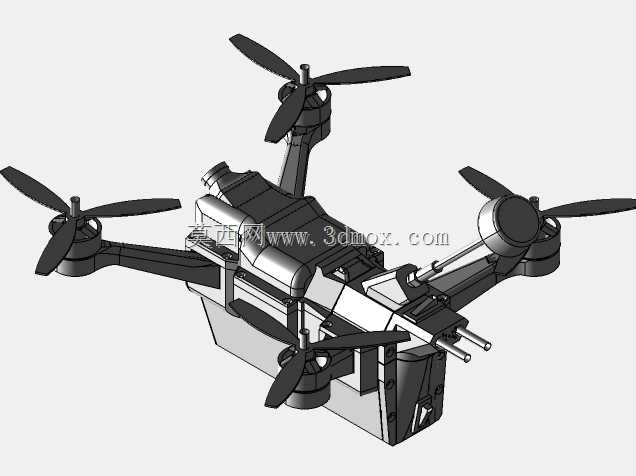

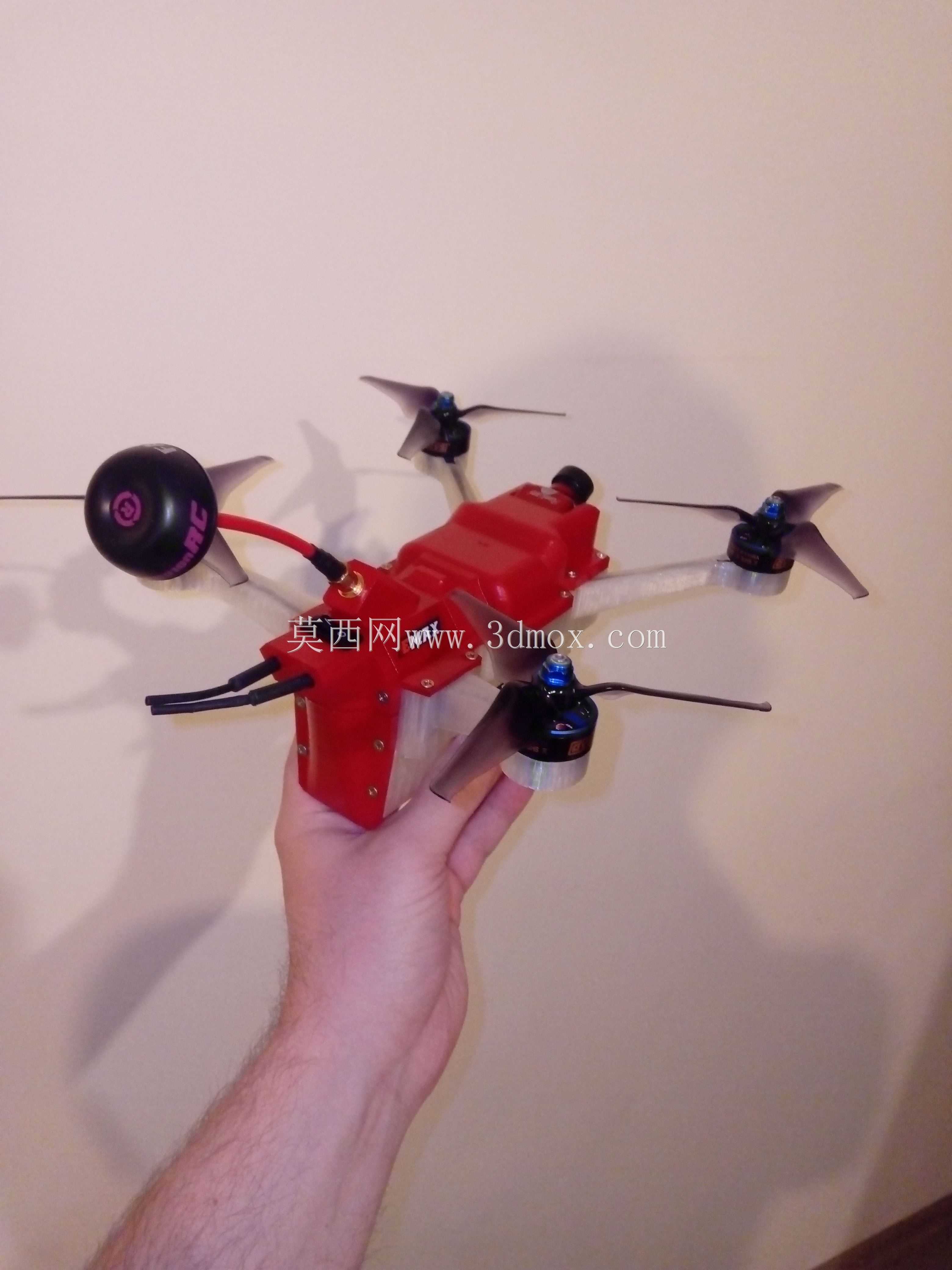

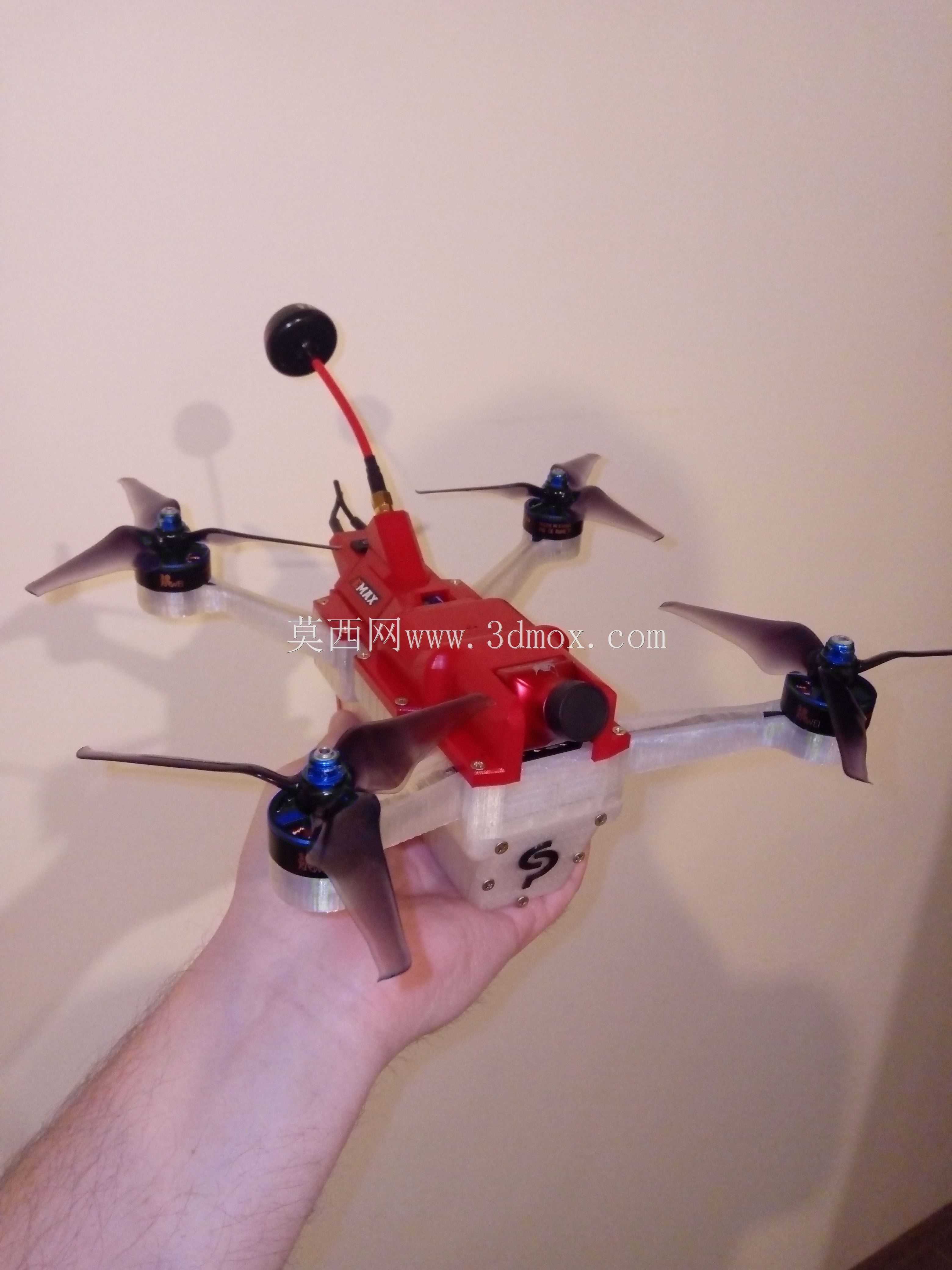

可3D打印框架小型四旋翼无人机结构

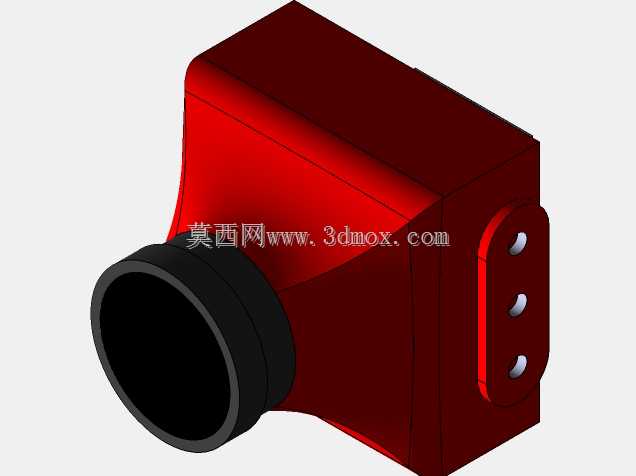

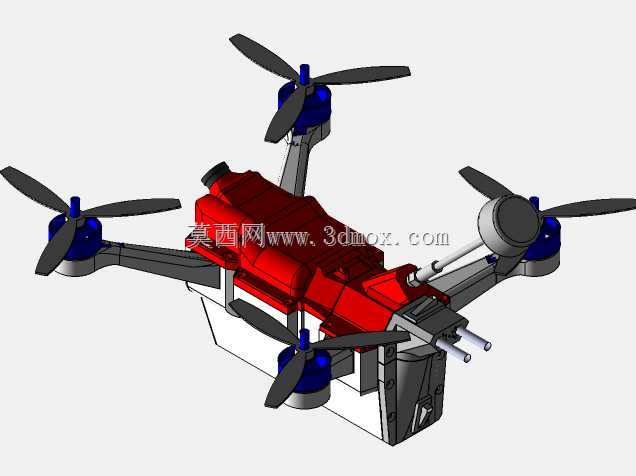

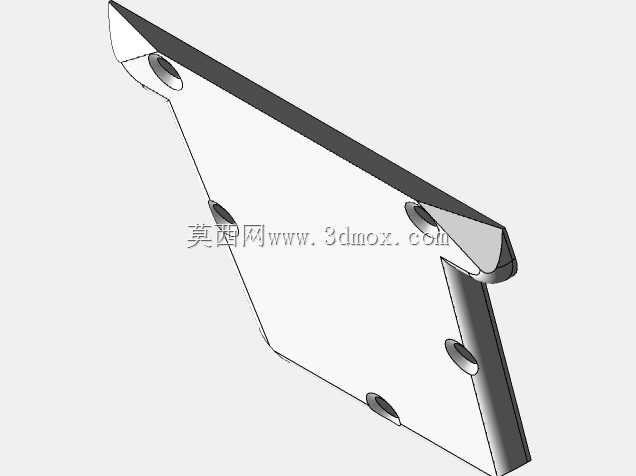

　　这套小型四旋翼无人机的机架主体采用可3D打印的分体式结构设计，核心承载框架拆分后可直接通过桌面级FDM3D打印机制作，无需额外开模，适配个人DIY、教学实训以及小批量定制场景的快速迭代需求。从实际应用场景来看，这类小尺寸四旋翼平台可搭载轻量化图像采集模块完成室内巡检、小范围航测、教学演示等任务，机架的分体打印设计也方便使用者根据搭载设备的重量、尺寸需求，局部调整机臂长度、安装孔位，无需重新制作整套模具，大幅缩短定制化改造的周期。

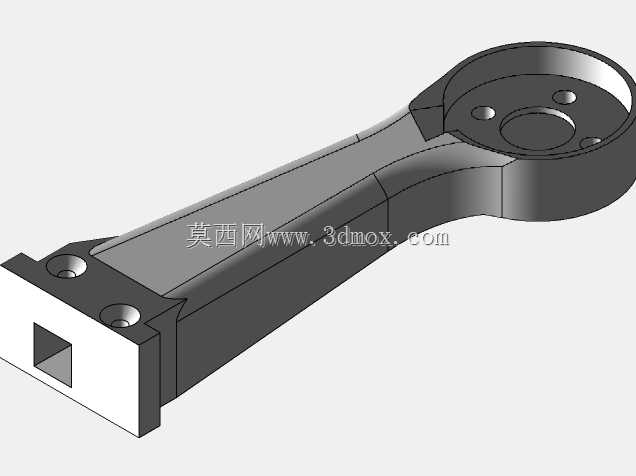

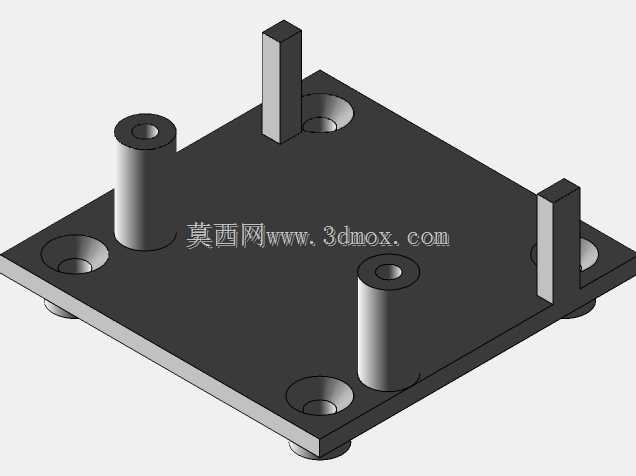

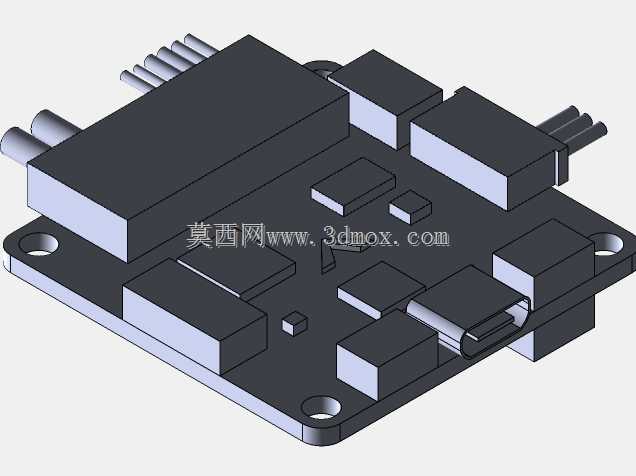

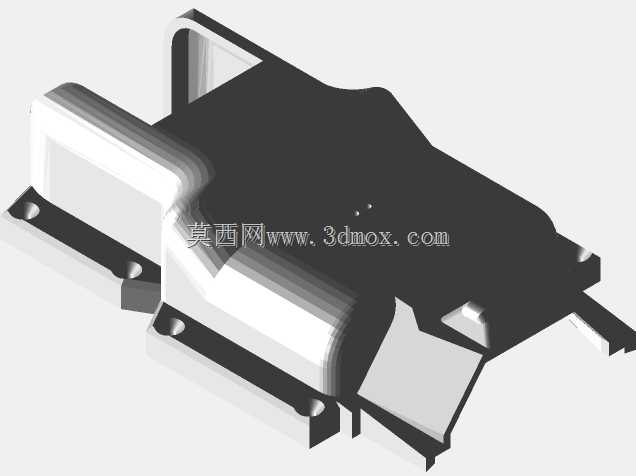

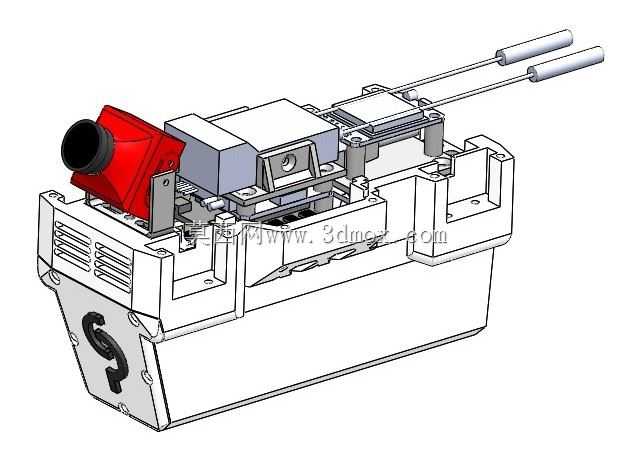

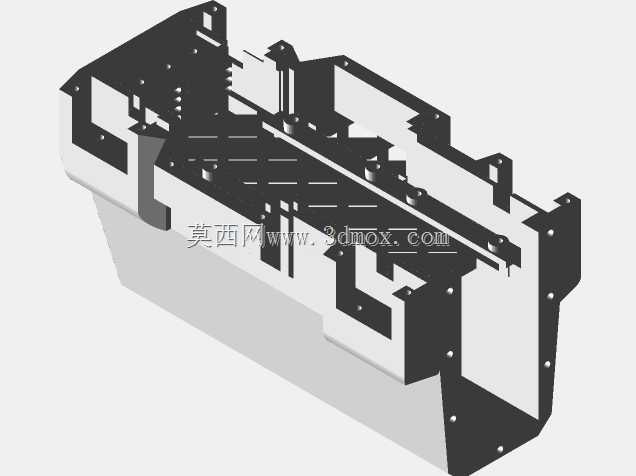

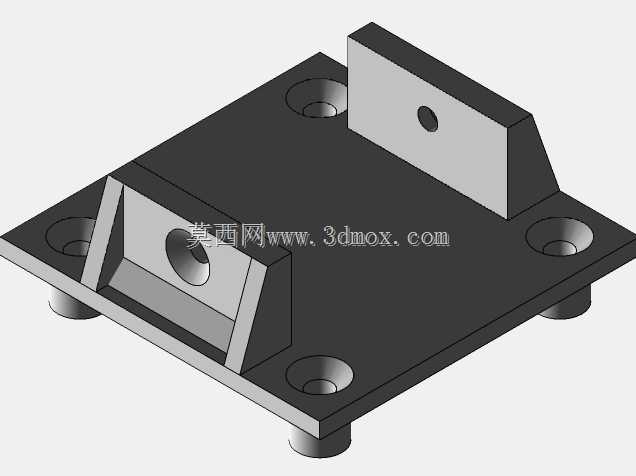

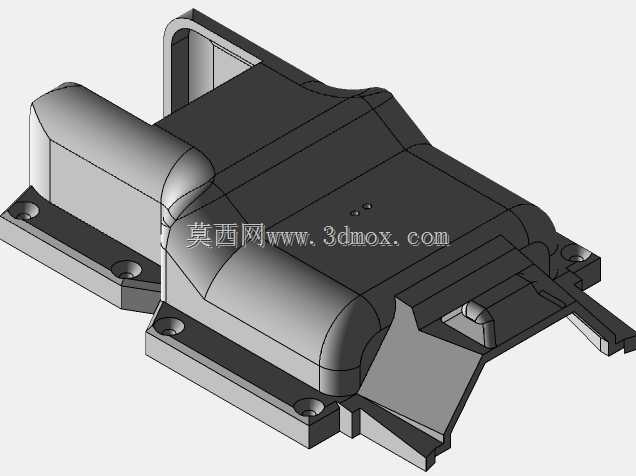

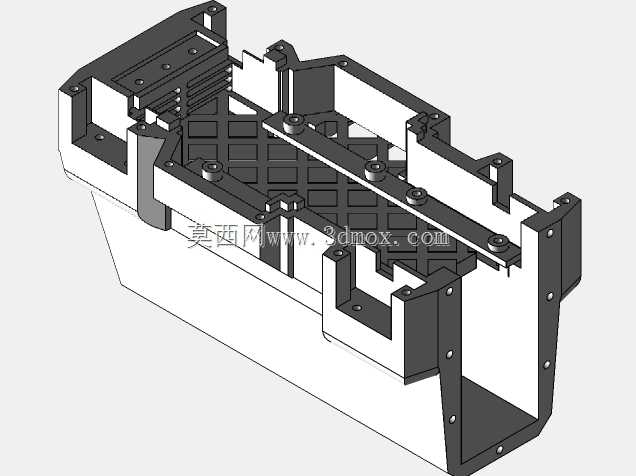

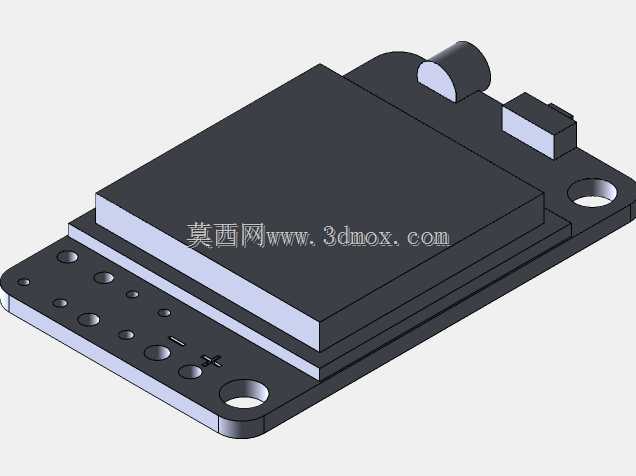

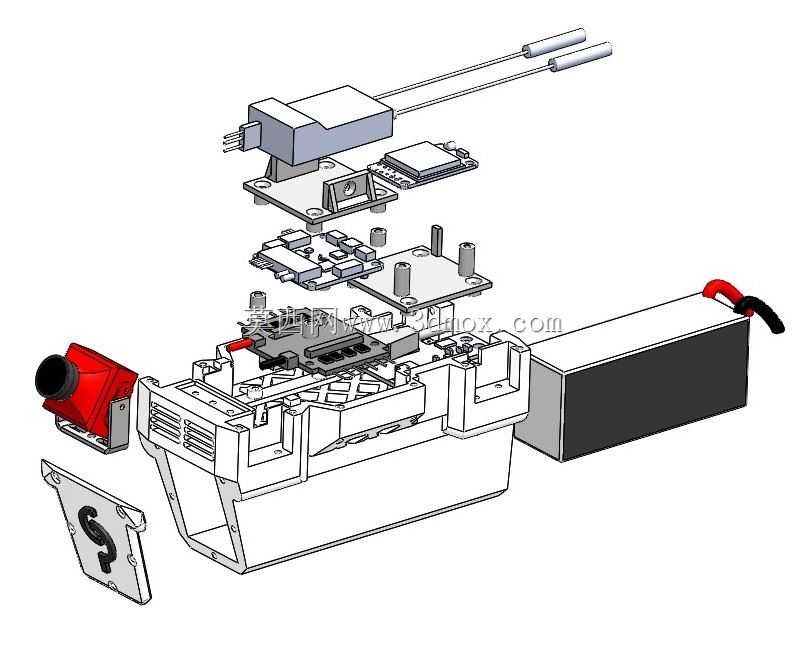

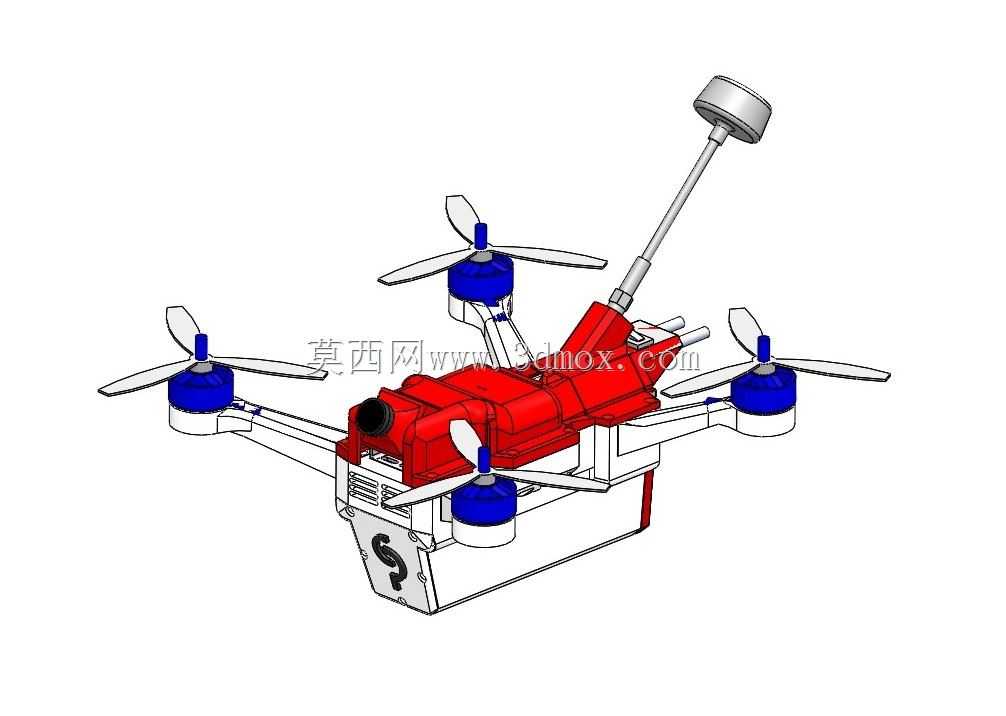

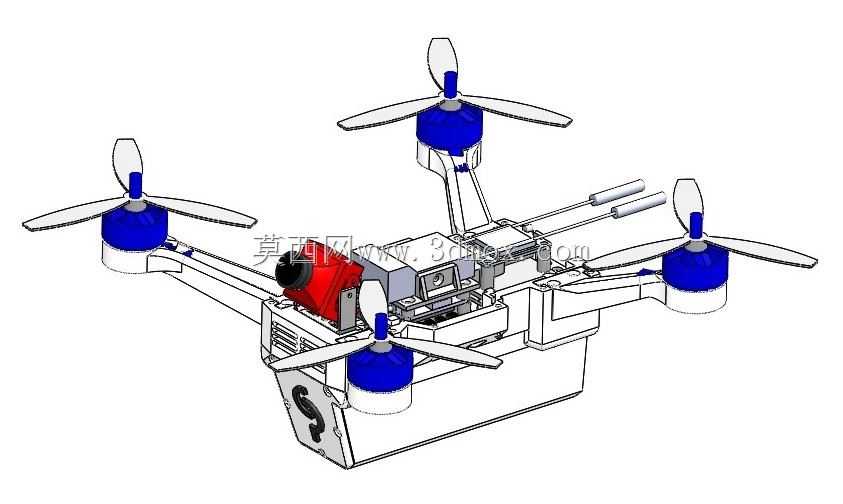

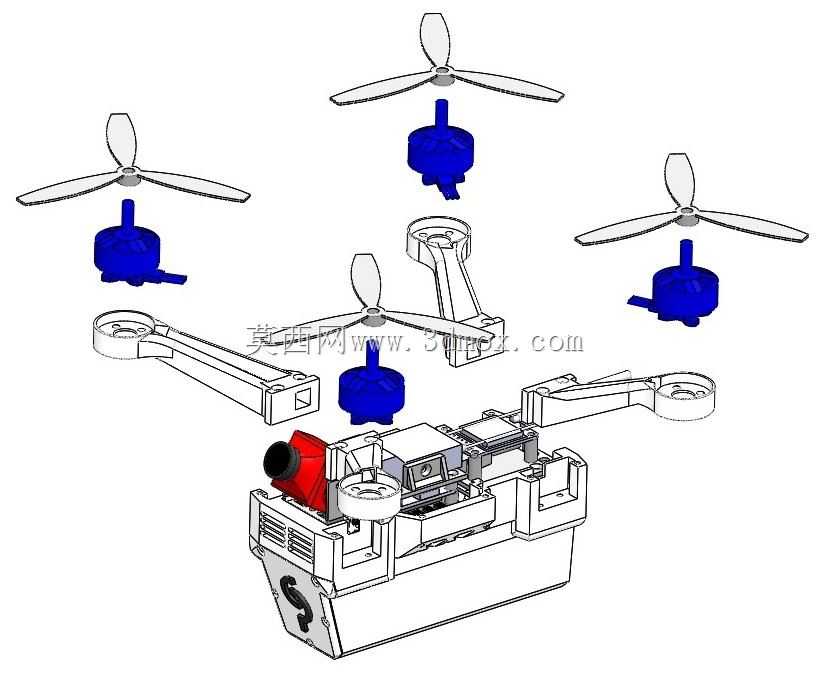

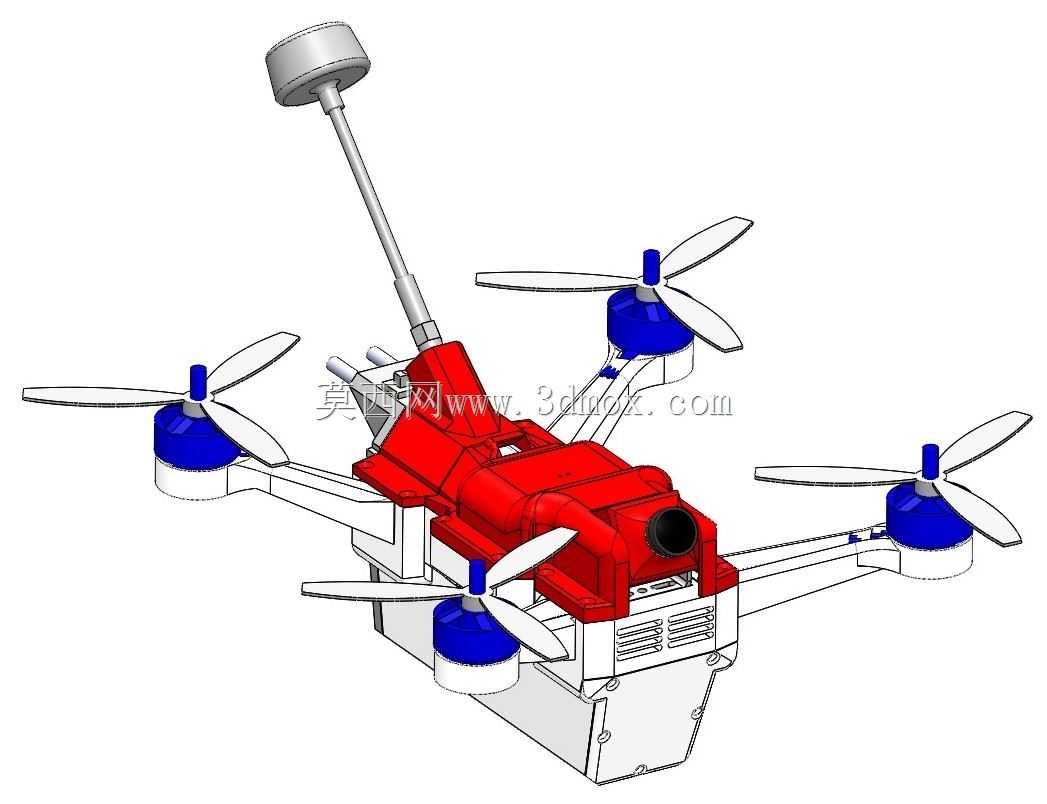

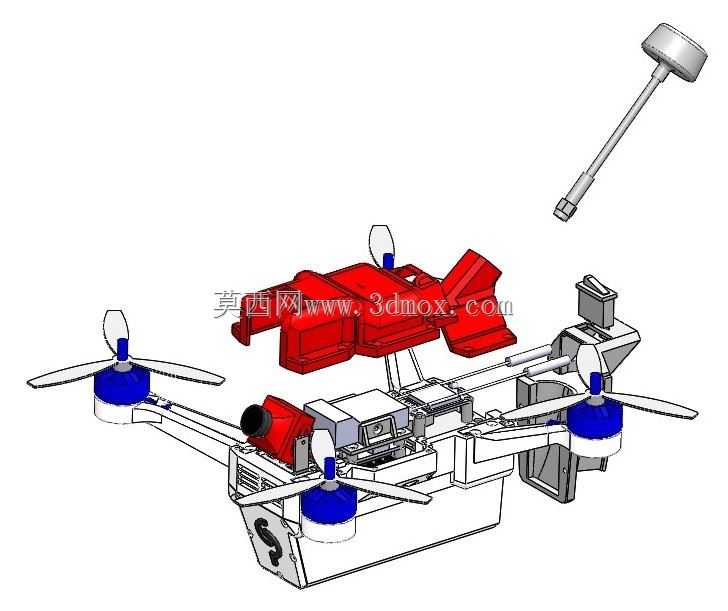

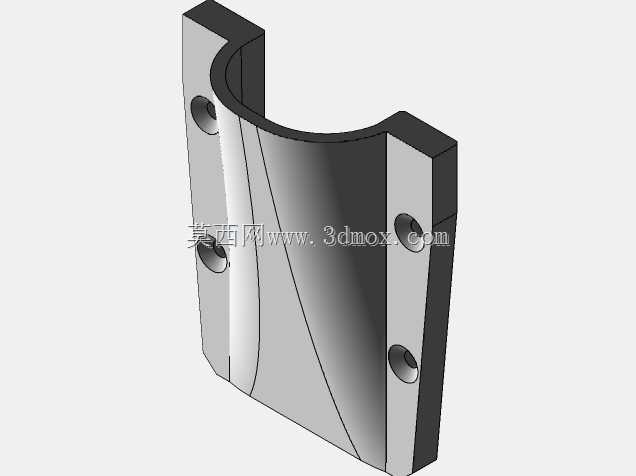

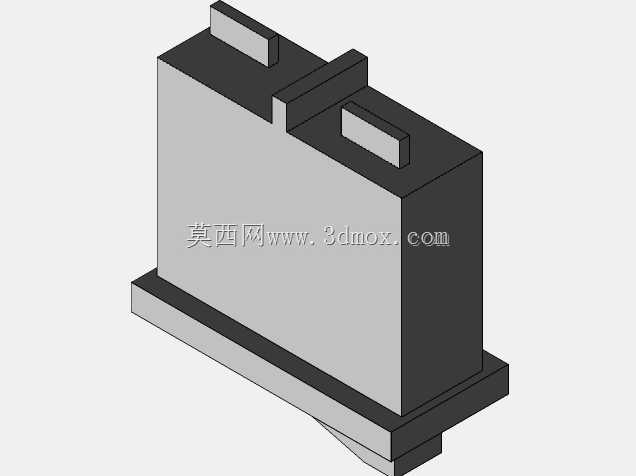

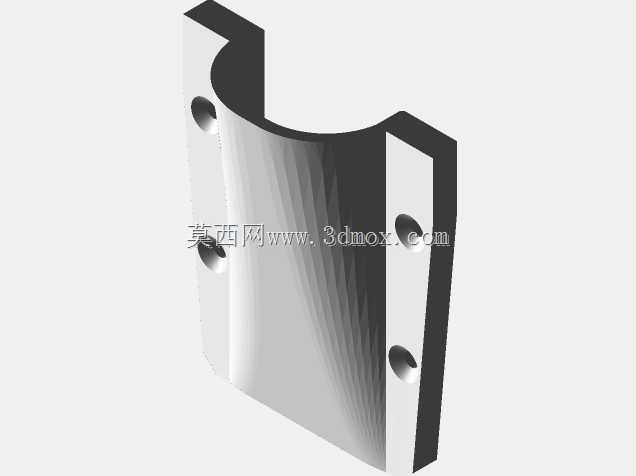

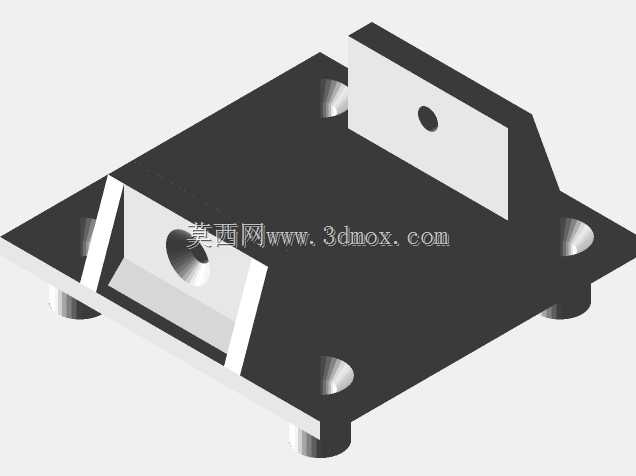

　　从功能特性上看，机架的中心舱采用分层式布局，上层预留飞控板、GPS模块的安装位，GPS模块通过独立支架延伸至机架顶部，避开动力系统的电磁干扰区域，保证定位信号的稳定性；下层预留电池仓与图传设备的安装空间，舱体侧面设计有走线槽，可将电调信号线、电源线规整收纳在框架内部，避免飞行过程中线路晃动干扰螺旋桨气流，也能减少线路外露带来的磕碰损伤风险。机臂与中心框架采用快拆式插接结构，插接位置设计有定位凸台与螺丝锁紧孔，既可以保证机臂安装的同轴度，也能在机臂出现碰撞损坏时单独更换对应部件，降低维护成本。

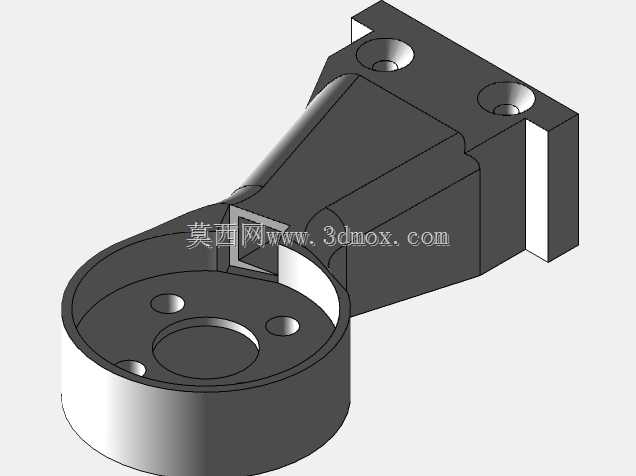

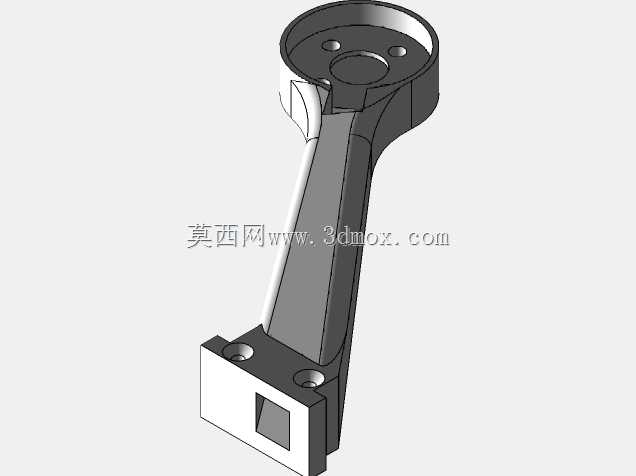

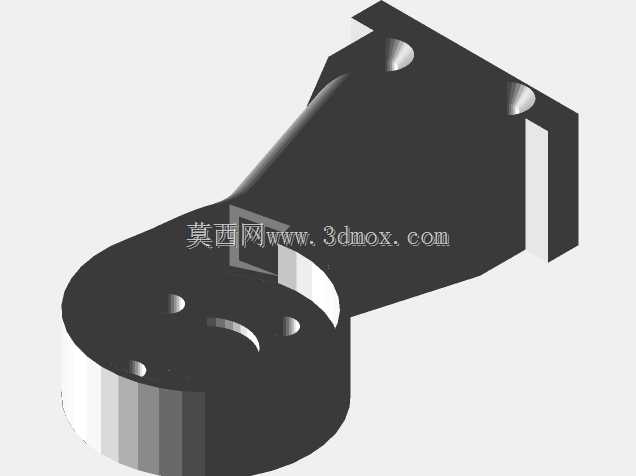

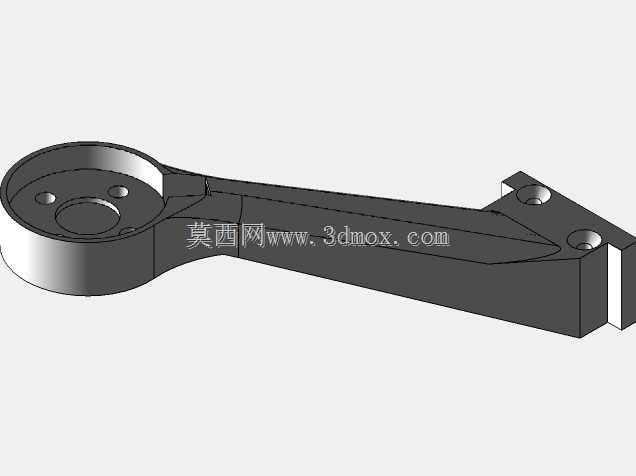

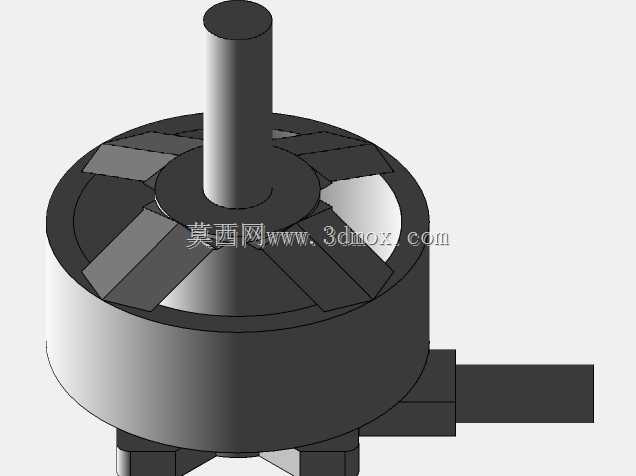

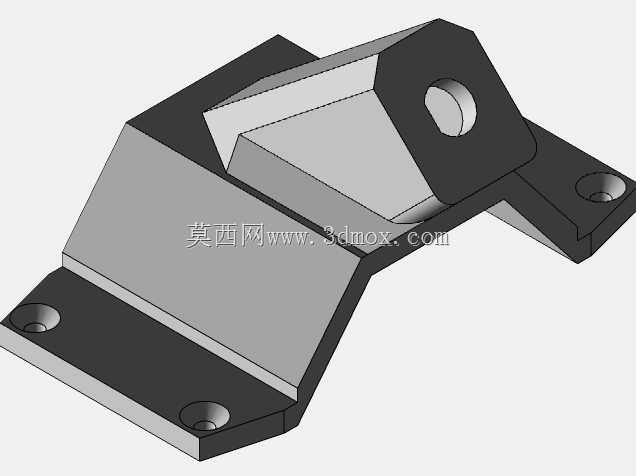

　　设计思路上，整套机架优先考虑3D打印的工艺可行性，所有打印部件的壁厚控制在1.5mm-2mm之间，既保证结构强度满足小负载飞行的需求，也避免壁厚过大导致打印件重量超标，影响飞行续航。机臂末端的电机安装座预留了标准19mm、22mm孔距的安装位，适配市面上主流的小型无刷电机，安装座下方设计有螺旋桨保护座的连接卡扣，可根据使用场景选装保护圈，降低室内飞行时碰撞障碍物导致的炸机风险。起落架部分与机架主体一体化打印，底部预留了减震海绵的粘贴位，可缓冲降落时的冲击力，避免中心舱内的电子元件受震动损坏。

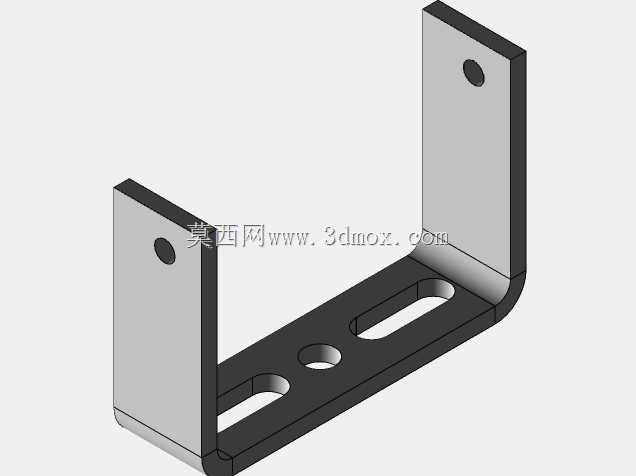

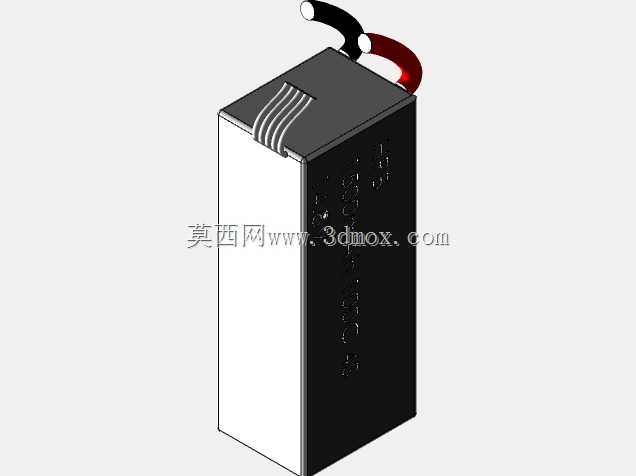

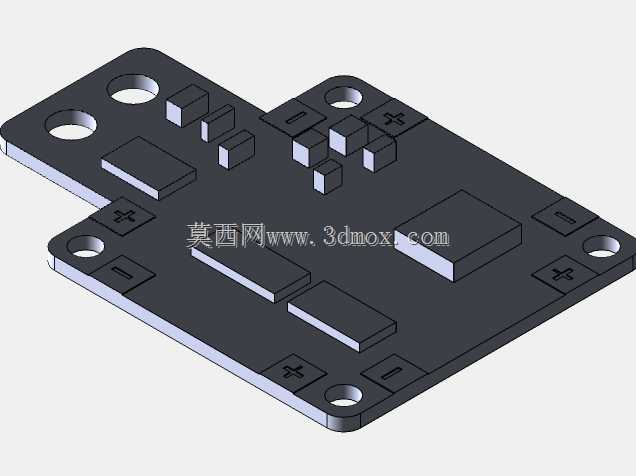

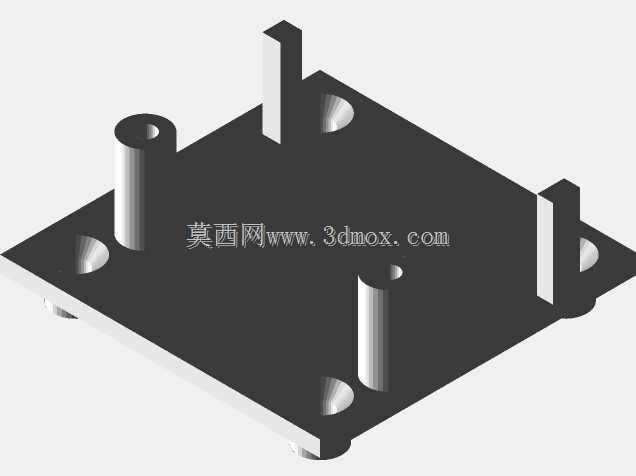

　　从安装边界与尺寸参数来看，机架对角电机轴距控制在220mm级别，属于典型的小型穿越机尺寸范畴，机臂长度预留了5mm的调整余量，使用者可根据搭载的螺旋桨尺寸（3寸、4寸）适当裁切机臂长度，调整机架的动力配比。中心舱的内部有效安装空间为60mm60mm30mm，可容纳常规的2020mm、3030mm规格飞控，以及2S-4S容量的锂电池，电池仓设计有绑带穿孔，可通过尼龙扎带固定电池，调整电池前后位置来改变整机的重心位置，适配不同负载下的重心配平需求。机架所有连接孔位均采用M2、M3标准螺丝孔，无需定制特殊规格的紧固件，方便使用者就地取材完成组装。

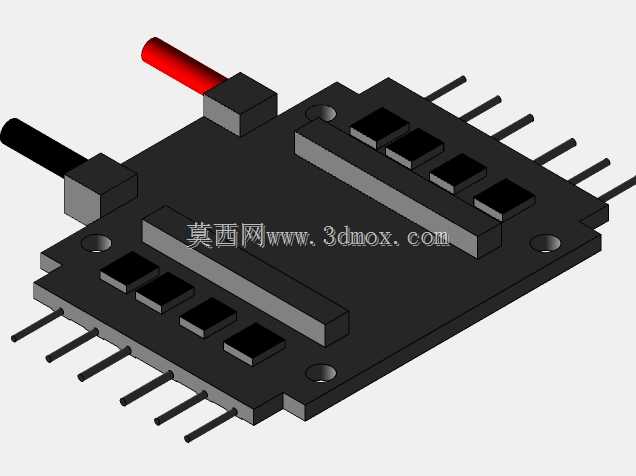

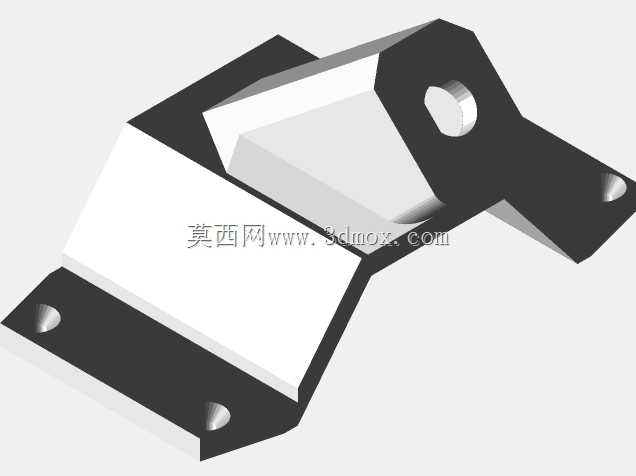

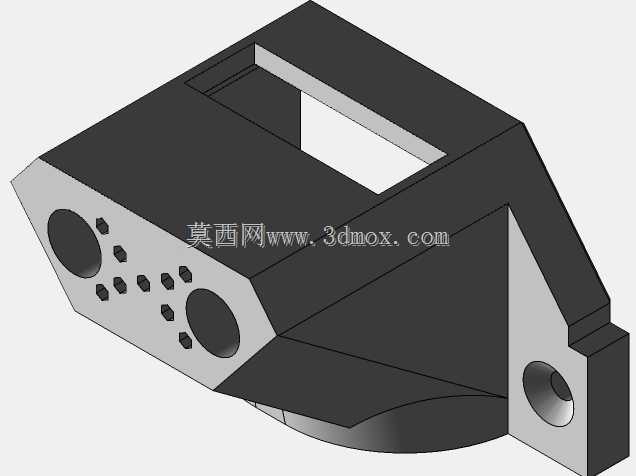

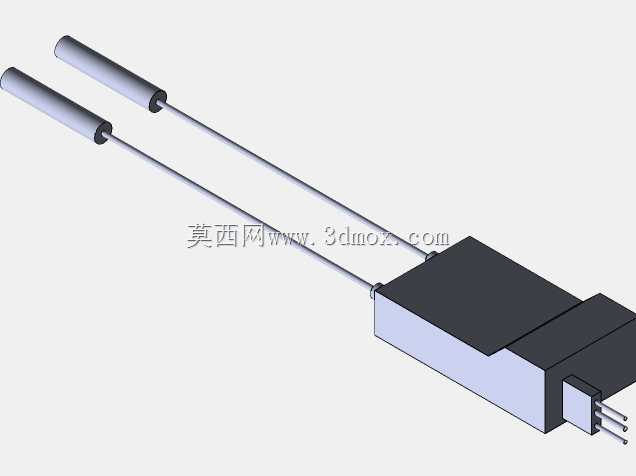

　　实际组装过程中，3D打印的框架部件无需做额外的表面处理，去除打印支撑后即可直接进行装配，框架上预留的定位标记可帮助组装者快速对齐机臂、飞控安装位，减少组装时的调试时间。动力系统的布线可沿着机臂内部的走线槽延伸至中心舱，电调可直接粘贴在机臂内侧的平面上，利用飞行时的螺旋桨气流为电调散热，无需额外设计散热结构。机架顶部的GPS支架采用倾斜式设计，可将GPS天线调整至与水平面平行的位置，保证搜星效果，支架上预留的天线孔位可同时安装数传天线、图传天线，避免多天线之间的信号干扰。

　　这类可3D打印的无人机框架，相比成品碳纤维机架，最大的优势在于可修改性极强，教学场景中可让学生自行调整机架结构、验证不同气动布局的飞行效果，个人DIY场景中可根据自身的搭载需求快速修改机架结构，比如增加舵机投放机构、增加夜航灯安装位等，无需受成品机架的结构限制。框架的打印材料可选择PLA、PETG等常见3D打印耗材，PETG材料的抗冲击性更好，适合日常飞行使用，PLA材料打印难度更低，适合快速打样验证结构合理性。
