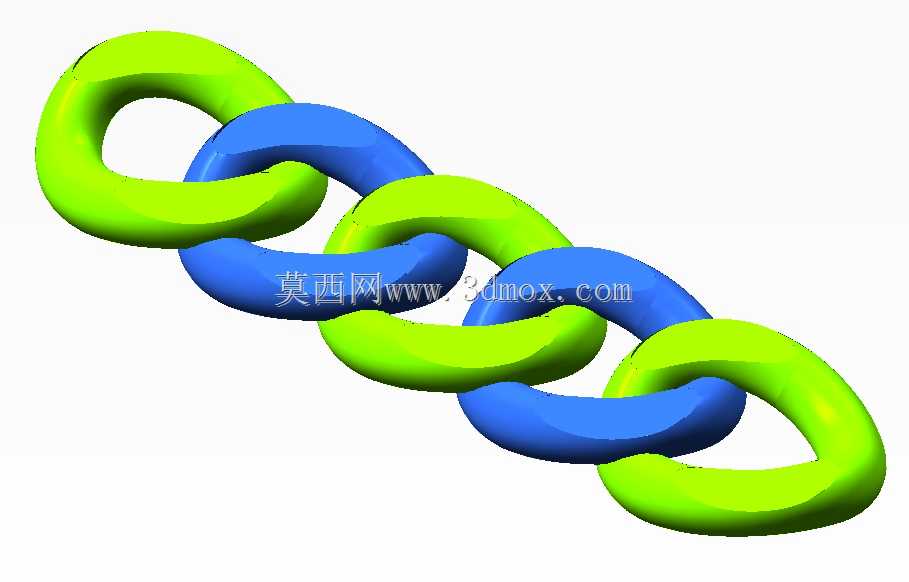

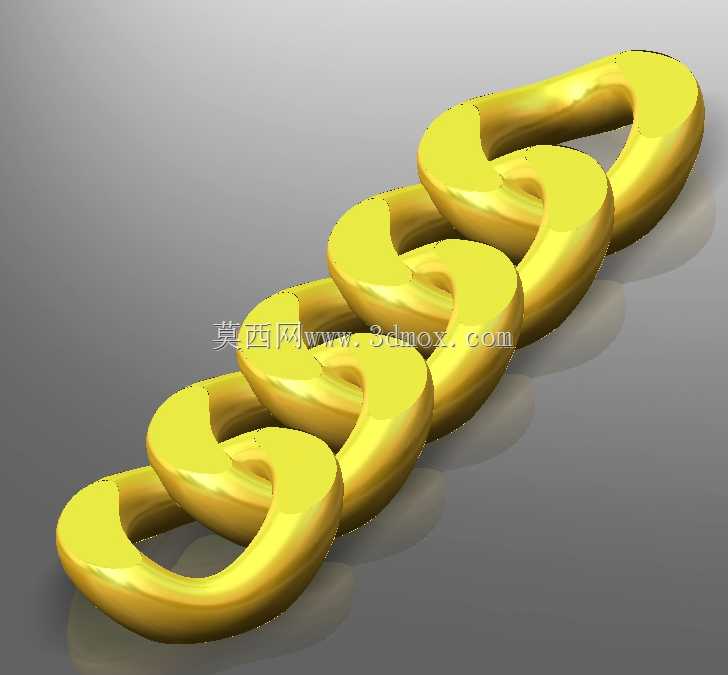

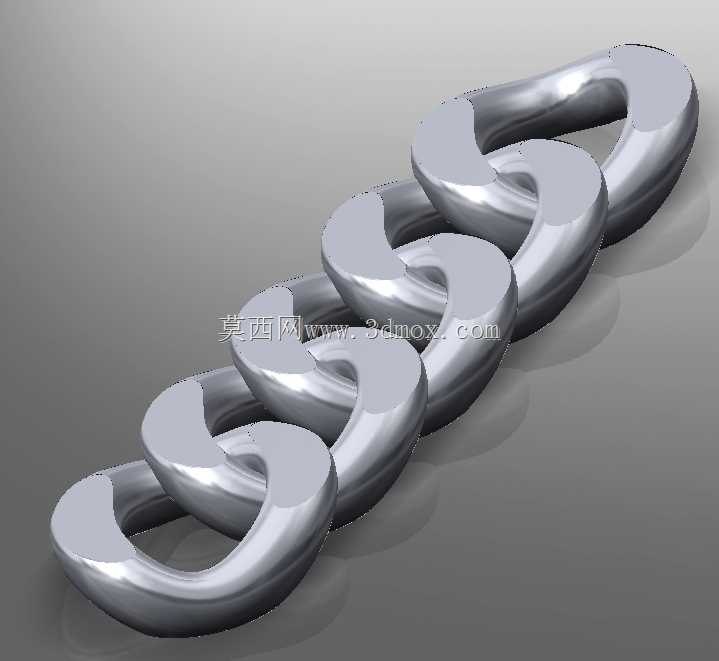

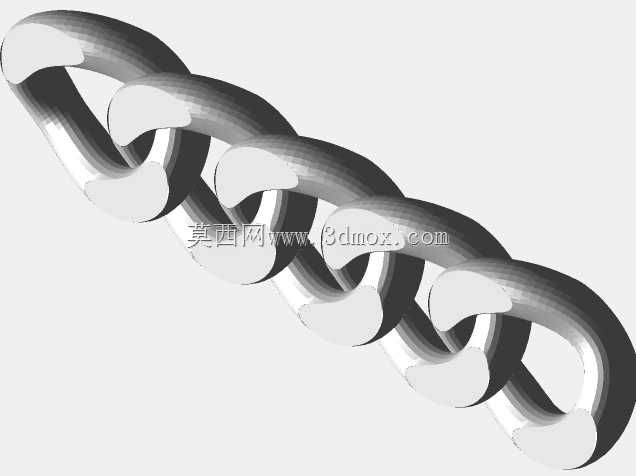

交错环扣式彩色链条传动连接件结构

　　在起重牵引、物料输送、轻载传动的各类工况场景里，这类交错环扣的链条结构是应用频次极高的受力构件，和常规滚子链的啮合传动逻辑不同，这类光滑曲面环扣的链条更多适配无链轮的柔性牵引场景，比如小型吊装索具配套、工艺品动态展示结构、轻型输送线的柔性拖拽构件，甚至部分户外游乐设施的安全防护挂接结构也会用到同逻辑的环扣设计。从结构设计逻辑来看，每一个链环都采用了闭环的自由曲面过渡，没有尖锐的应力集中棱角，相邻链环之间的套接间隙控制在合理范围，既不会因为间隙过小出现卡滞、转动阻力过大的问题，也不会因为间隙过大导致链条整体弯折半径超出设计预期，在承受轴向拉力的时候，力流会沿着环体的曲面均匀分散，不会在局部出现应力突变导致的断裂失效。

　　设计这类链环结构的时候，首先要确定单环的截面直径与环体内孔的比例关系，常规工况下截面直径与内孔短轴的比例控制在1:3到1:4之间，既能保证环体自身的抗拉强度，也能给相邻链环预留足够的转动空间，环体的所有曲面都做了G2连续的顺滑过渡，避免在弯折受力的时候出现局部应力集中，尤其是两个链环的接触摩擦面，曲面曲率做了匹配优化，减少相对转动时的接触压强，降低长期往复运动带来的磨损量。从安装适配的角度来说，这类链条的单环外形尺寸可以根据实际牵引载荷调整，小载荷场景下可以缩小截面直径，降低整体结构重量，大载荷场景下加大截面直径的同时，要同步调整相邻环的套接间隙，保证链条在最小弯折半径下，相邻环体不会出现硬接触干涉。和传统焊接成型的金属链条不同，

　　这种自由曲面的链环结构如果采用非金属材质加工，比如工程塑料、树脂材质，可以适配有绝缘要求、防腐蚀要求的特殊工况，比如化工车间的轻型物料牵引、电镀生产线的挂件拖拽，不会出现金属链条锈蚀、导电的问题。在实际装配使用的时候，链条的两端可以根据安装需求搭配不同的连接端头，不管是挂接式的吊环端头，还是螺栓固定的连接座，都可以通过调整末端链环的尺寸来适配，不需要额外改动主体链环的结构参数。设计过程中还要考虑链条的动态弯折特性，当链条绕过导向轮的时候，每个链环的转动角度要和导向轮的槽型匹配，导向轮的轮槽曲率要和链环的外曲面曲率贴合，避免出现点接触导致的局部磨损过快，同时轮槽的宽度要略大于链环的截面直径，保证链环在轮槽内可以自由转动，

　　不会出现卡链的问题。这类光滑曲面链环的另一个优势是运行过程中没有尖锐棱角，在有人机交互的场景里使用的时候，不会剐蹭操作人员的衣物或者皮肤，相比带棱角的冲压链节安全性更高，比如商场的动态装饰吊件、儿童游乐设施的传动结构，都会优先选用这种曲面过渡的环扣链条。从受力特性来说，单环在承受拉力的时候，最大应力出现在环体的直段与圆弧段的过渡位置，所以在建模的时候要特意加大这个位置的过渡圆角，优化曲面的曲率变化，让应力分布更均匀，同时链环之间的接触位置采用了等曲率的曲面匹配，把接触应力控制在材料的许用范围之内，延长整体结构的使用寿命。在做三维结构校验的时候，要模拟链条在最大弯折角度下的相邻环干涉情况，还要做不同载荷下的有限元受力分析，确认环体的最大变形量在允许范围之内，不会因为塑性变形导致相邻环卡滞，同时还要校验链条在高速运动状态下的动平衡特性，避免因为链环的质量分布不均出现运行抖动的问题。
