GEPRC Cinebot30光流传感器MTF-01安装支架

　　在FPV无人机的室内外定位场景中，光流传感器的安装精度直接决定了定位数据的可靠性，这款适配GEPRC Cinebot30机架的MTF-01光流传感器安装支架，正是针对小型穿越机的空间约束与定位需求设计的结构件。从实际装机场景来看，3英寸级别的Cinebot30机架内部空间极为紧凑，飞控、电调、图传、摄像头等部件已经占据了机架中心区域的大部分安装位，留给光流与激光测距集成模块的安装空间不仅要避开螺旋桨的下洗气流干扰，还要保证传感器镜头垂直向下无遮挡，同时不能增加过多的整机重量影响飞行手感，这也是该支架设计的核心出发点。

　　从结构功能上看，这款支架采用一体化的安装定位设计，预留了与MTF-01光流激光集成模块完全匹配的安装孔位，孔位公差控制在0.1mm以内，能够保证传感器安装后镜头平面与机架水平面保持平行，避免因安装倾斜导致的光流数据计算偏差——要知道光流定位是通过采集地面纹理的移动矢量来计算无人机的水平位移，哪怕1度的安装倾斜，在3米以上的飞行高度都会产生明显的位置漂移，直接影响定点悬停的精度。支架的安装边做了下沉式的避让设计，不会遮挡传感器周边的补光元件与激光测距发射接收窗口，保证激光定高数据的准确性，同时支架的整体高度经过反复测算，既让传感器镜头避开了机架底部碳板的遮挡，也不会因为突出过多导致降落时传感器直接触地造成磕碰损坏。

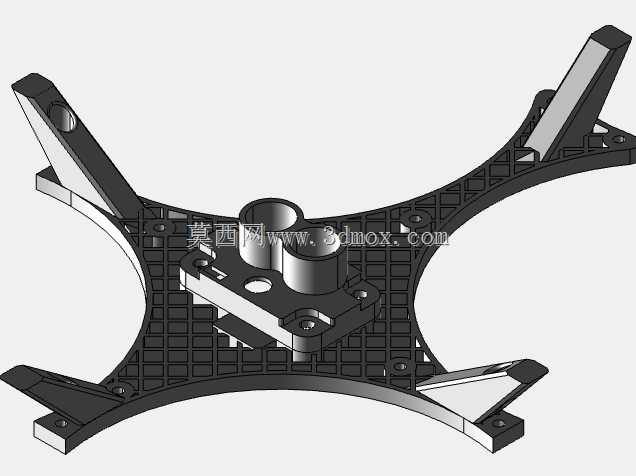

　　从设计思路上，这款支架没有采用多余的加强筋结构，而是通过侧壁的等厚薄壁设计来保证结构强度，整体壁厚控制在1.2mm，在使用常见的光敏树脂打印或者尼龙烧结加工时，既能保证安装时的结构刚性，不会因为拧固定螺丝产生形变，也能将整体重量控制在2g以内，对于3寸穿越机来说，这个重量几乎不会对整机的重心产生影响。支架与机架的连接孔位完全匹配Cinebot30机架底部的原有安装孔，不需要额外对机架进行打孔或者打磨改装，装机时可以直接利用机架原有的螺丝进行固定，不会破坏机架的原有结构强度，同时安装位置处于机架的中心轴线上，能够让传感器的检测中心与无人机的重心尽量重合，减少位置解算时的补偿误差。

　　从安装边界来看，支架的整体外轮廓尺寸控制在28mm×22mm以内，安装后不会超出机架底部的外轮廓，在无人机进行穿花飞行或者擦着障碍物飞行时，支架不会先于机架碰到障碍物造成损坏，同时支架的边角都做了R1.5的圆角处理，不会出现尖锐的边角在炸机时刺穿电池或者划伤其他电子元件。针对强电磁干扰的飞行场景，支架的安装位置距离图传天线与电调的信号线都有5mm以上的间距，能够减少功率元件对光流传感器数据传输的电磁干扰，保证在复杂电磁环境下定位数据的稳定性。实际装机测试中，安装这款支架后的MTF-01模块，在室内无GPS的环境下，定点悬停的位置漂移可以控制在0.3m以内，在室外GPS信号受遮挡的楼宇间飞行时，也能提供稳定的位置参考，大幅降低飞手的操作负担，尤其是在拍摄运镜镜头时，稳定的定位能够让飞行轨迹更加平滑，避免因为定位漂移导致的镜头抖动。

　　不同于通用型的传感器安装支架，这款结构件完全针对Cinebot30机架的安装孔位、空间布局做了适配，不需要额外添加转接件或者调整其他部件的安装位置，对于需要改装室内外定位功能的FPV从业者来说，能够大幅减少装机时的结构调整工作量，同时也避免了自行设计支架时容易出现的孔位偏差、遮挡传感器、结构强度不足等问题。支架的结构设计也兼顾了不同加工工艺的可行性，不管是使用FDM3D打印、光固化打印还是小批量的尼龙注塑，都能顺利成型，不需要添加额外的支撑结构，成型后的后续处理工作量也很小，非常适合飞手自行加工或者小批量制作使用。
