双轴剪切式固废撕碎破碎设备结构

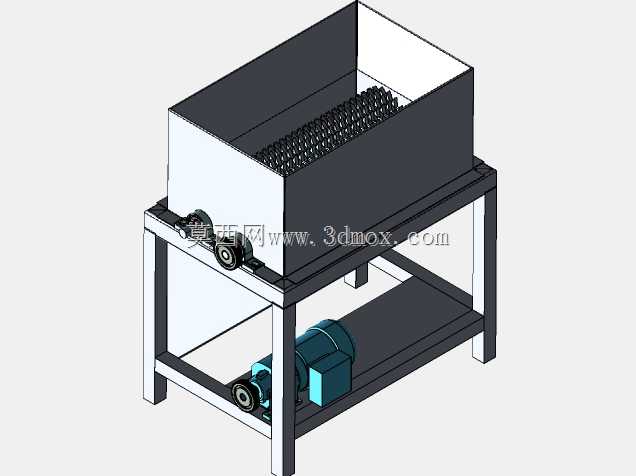

　　该设备为典型双轴剪切式撕碎机，主体由上部料仓、中部刀箱、下部机架和驱动单元组成。料仓采用敞口箱形结构，四壁向外形成较大受料面，便于抓斗、人工或输送设备直接投料；侧壁高度与开口尺寸按常见块状、条状和中空物料的进入姿态设定，可减少物料在入口处搭桥、卡料的概率。中部刀箱是核心工作区，两根平行主轴上交错布置多片撕碎刀体，刀片之间形成相互啮合的剪切副。低速运转时，物料在刀钩拉扯、刀片剪切和侧壁约束共同作用下被撕裂、剪断并挤压成较小尺寸，适合处理废塑料、木材、金属屑、废弃包装物、薄膜、管材、电子外壳及一般工业垃圾。与高速粉碎设备相比，这种双轴结构更强调低转速、大扭矩和强通过性，对软硬混杂物料适应性较好，运行冲击相对可控，

　　也便于在出料端配置输送或分选设备。机架采用方钢或型钢焊接成框架式支撑，四根立柱承担料仓和刀箱的静载与破碎冲击载荷，底部设置电机安装位和张紧调节空间。驱动部分由电动机经链传动或带传动将动力传递至刀轴，图中可见电机位于机架下层，整体重心偏低，有利于减小振动并方便维护。设计时需要重点校核刀箱侧板、轴承座安装面和机架焊缝在峰值载荷下的强度，同时保证两轴中心距、刀片相位和间隙满足剪切要求。刀片通常选用耐磨合金钢并进行热处理，刃口形状根据物料类型调整；主轴则需兼顾扭矩传递、抗疲劳和轴承支承刚度。设备外形呈立式长方体布局，占地面积主要由机架底面决定，上方需预留投料和检修空间，侧面应留出电机维护、传动件拆装及轴承润滑位置，

　　底部需与混凝土地基或钢平台可靠连接。出料方向位于刀箱下方，破碎后物料靠自重下落，可直接对接料箱、输送带或后续筛分装置。在实际产线中，这类设备常作为固废减容、资源回收和粗破碎工序的前端单元，用于降低物料体积、提高输送和焚烧效率，或为后续细破、分选提供均匀给料。结构建模时应区分焊接机架、机加工刀箱、刀具装配、传动系统和防护件，明确各部件配合关系与装配层级；对运动部件需保留旋转自由度和干涉检查空间，尤其关注刀片啮合区、链条张紧范围和电机拆装路径。料仓与刀箱连接面宜设置可拆紧固件，便于后期打开清理缠绕物或更换刀片；轴承座采用外侧安装方式，可在不拆解箱体的情况下完成检修。电气与安全防护方面，整机应配置过载反转、急停和检修联锁，料仓后部或侧部可根据需要增加防溅挡板。该结构没有复杂的异形外观，工程价值集中在承载框架、刀轴排布、动力传递和维护边界的平衡上，适合作为固废处理设备方案设计、结构校核和非标改型的参考。
