模数2冠状齿轮与配套小齿轮传动组件

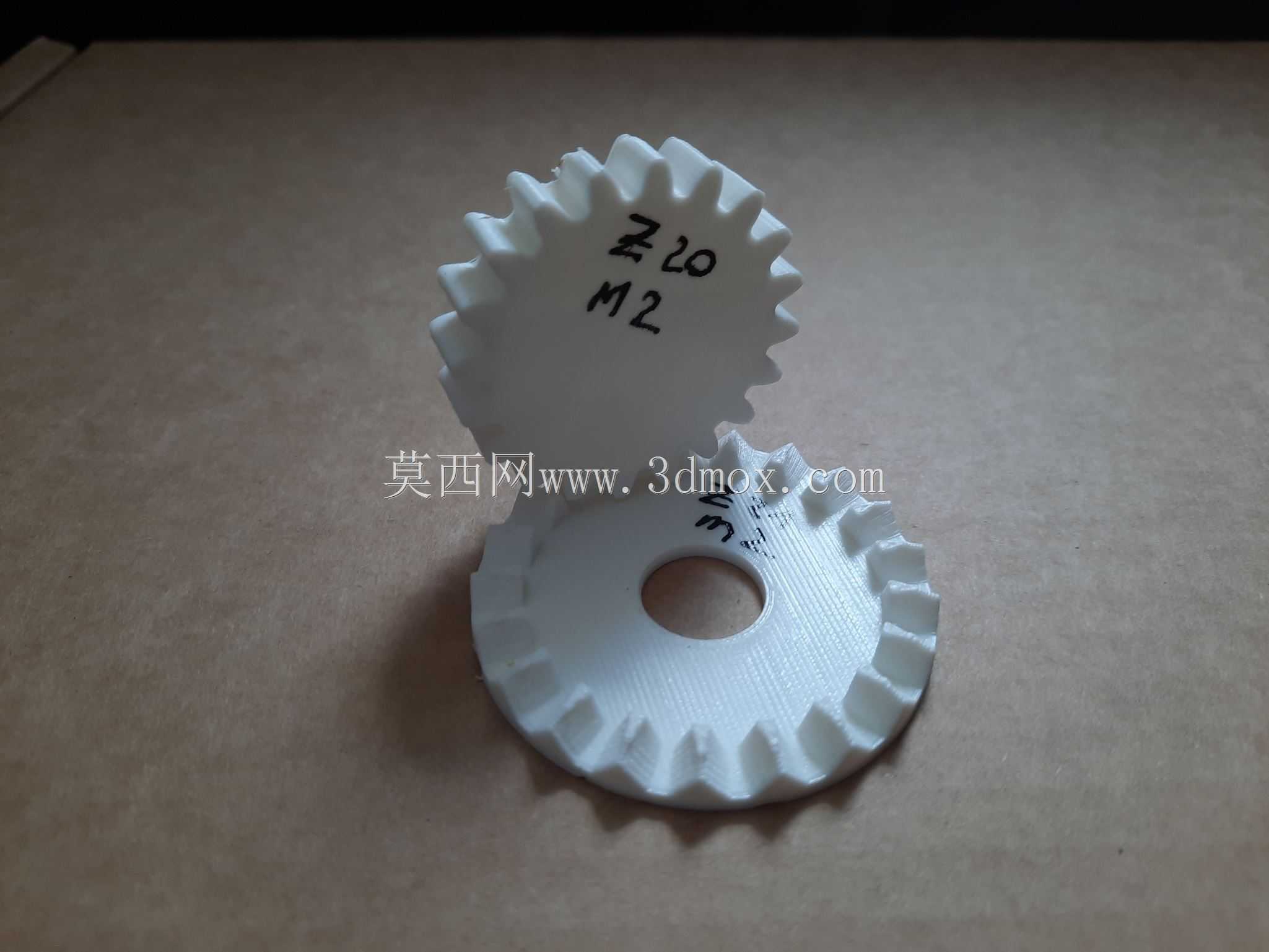

　　这套啮合传动组件包含冠状齿轮与配套圆柱小齿轮两个零件，核心用于相交轴间的旋转运动传递，可适配两轴垂直交错的传动布局，常见于小型轻工设备的进给机构、桌面级自动化装置的动力转向单元、3D打印定制传动模组以及教学演示用传动实验台，在需要将水平轴动力转向90度输出、且安装空间紧凑的场景中，这类齿轮副相比锥齿轮加工门槛更低，尤其是采用3D打印工艺制作时，无需复杂的锥度齿形加工工装，小批量定制场景下的适配性更强。

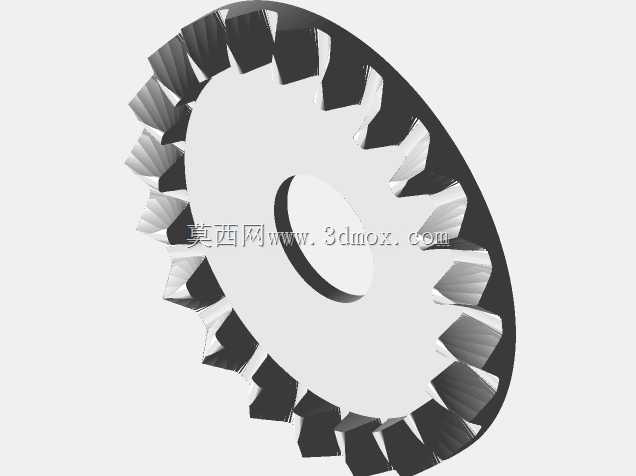

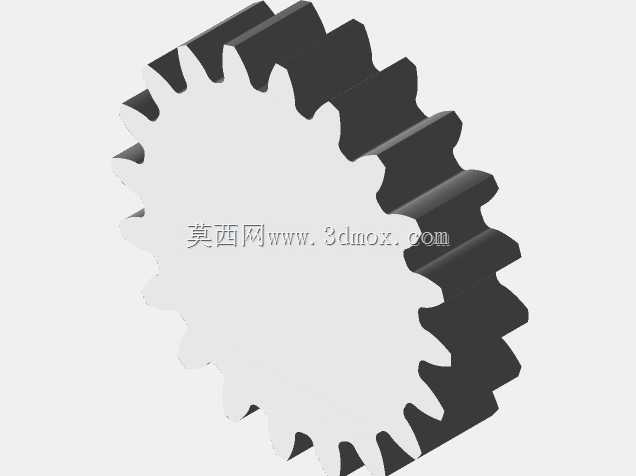

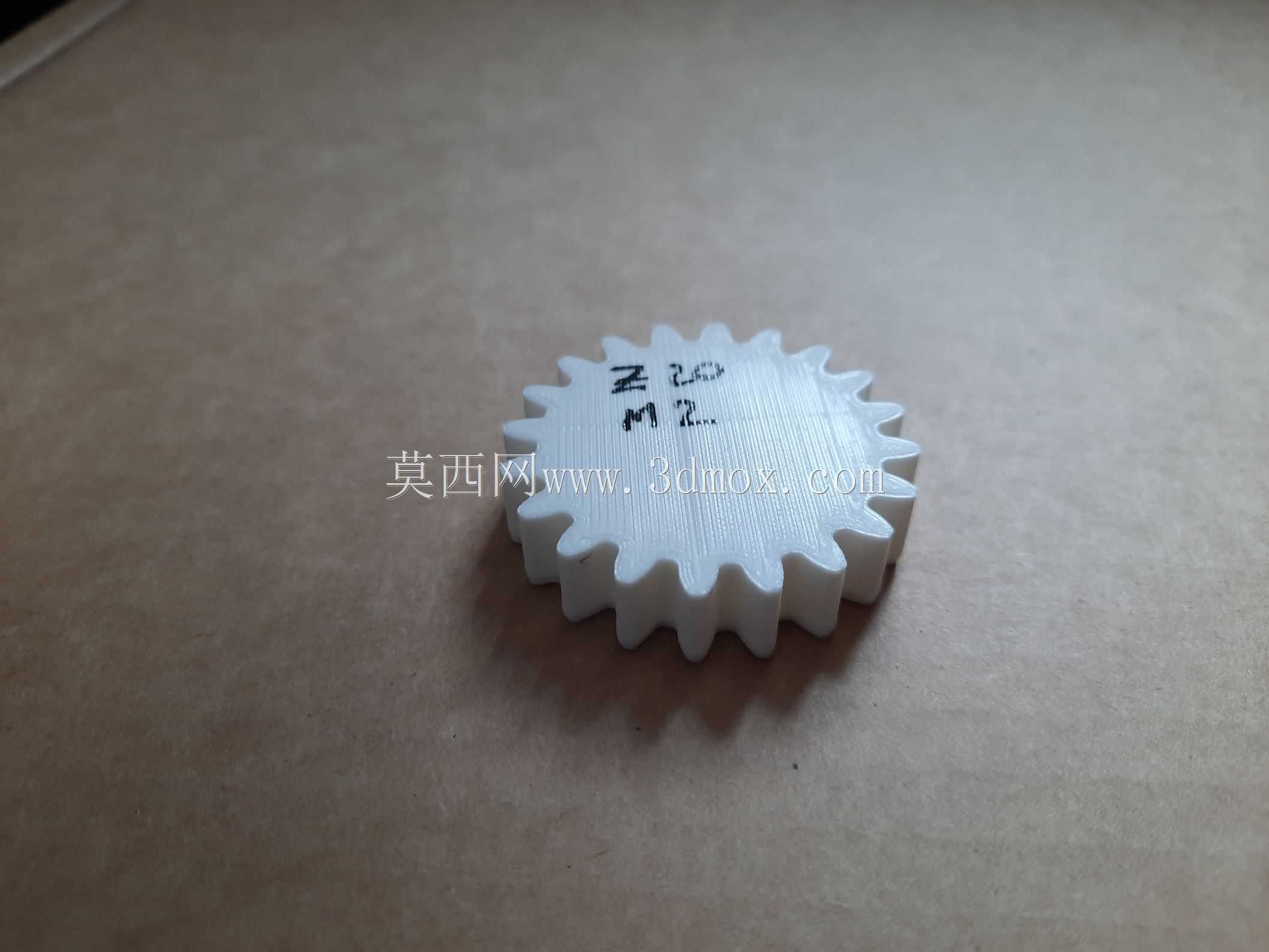

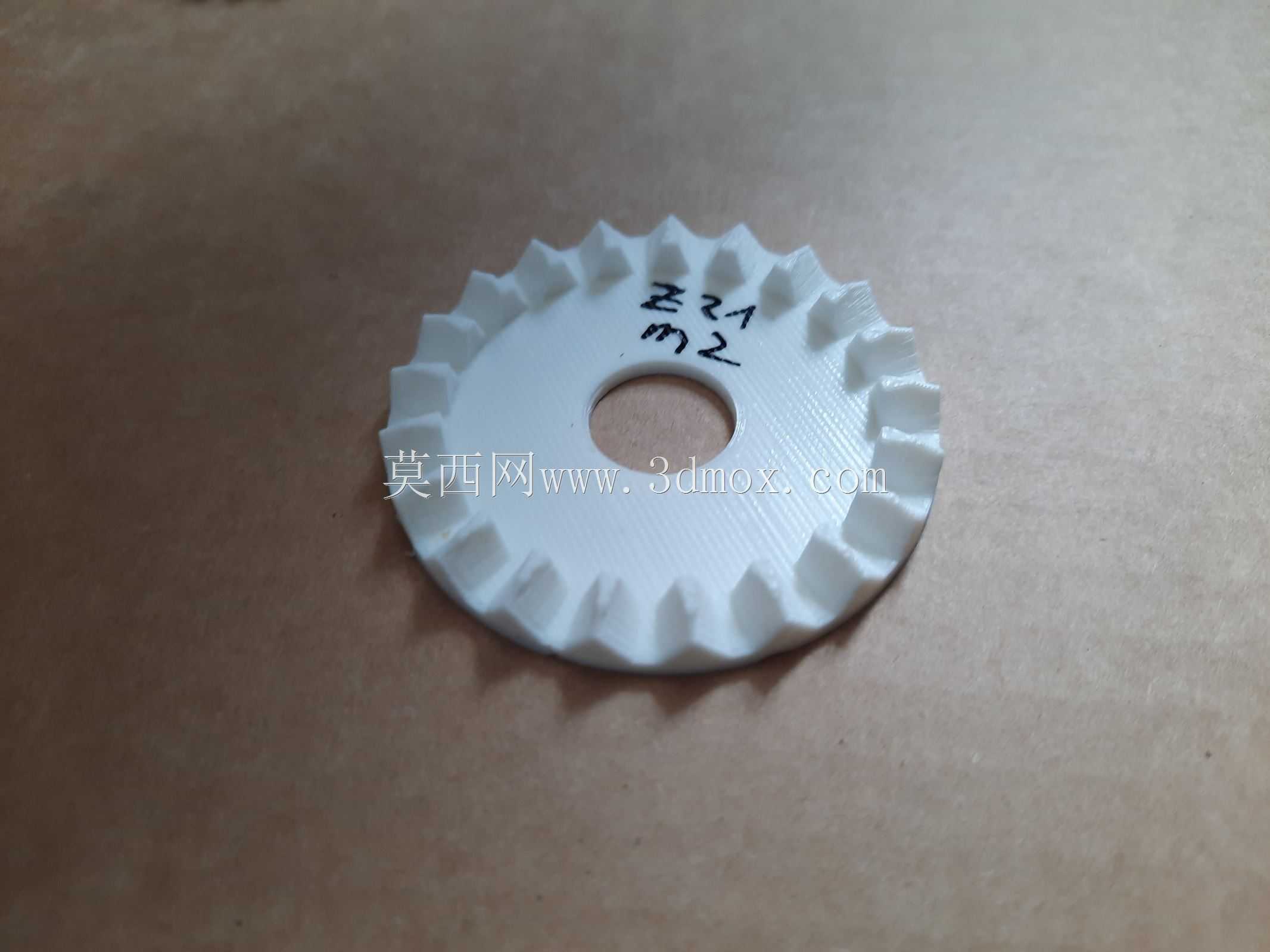

　　从设计逻辑来看，这套齿轮副采用模数2的统一齿形参数，冠状齿轮设置21个轮齿，配套小齿轮设置20个轮齿，传动比接近1:1.05，输出端转速略低于输入端，扭矩有小幅提升，适合对传动比精度要求不极端严苛、但需要平稳换向传动的中低速轻载场景。设计时特意将小齿轮采用标准直齿圆柱齿轮结构，齿形无特殊修形，宽度设置为10毫米，这种设计的优势在于小齿轮可直接采购标准件替换，无需单独开模或定制加工，后期维护时的配件获取成本极低，也能缩短设备的维修停机周期。冠状齿轮的外侧直径设置为54毫米，轮齿分布在齿轮的端面位置，啮合时小齿轮的轮齿与冠状齿轮的端面齿形成线接触，相比普通交错轴斜齿轮的点接触啮合形式，接触应力更小，同等载荷下的齿面磨损速度更慢，能有效延长传动组件的使用寿命。

　　安装边界方面，冠状齿轮中心设置贯通安装孔，可通过紧定螺钉、键连接等方式与输出轴固定，安装时需要保证小齿轮的轴线与冠状齿轮的轴线严格垂直，且两齿轮的中心距匹配齿形啮合深度，避免出现齿侧间隙过大导致的传动回差，或是间隙过小导致的卡滞、运转阻力过大问题。由于小齿轮齿宽为10毫米，安装时可预留1-2毫米的轴向窜动间隙，补偿加工与装配时的尺寸误差，保证啮合过程中轮齿能全齿面接触，避免局部应力集中导致的断齿问题。

　　实际应用中，这类齿轮副不适合高速重载的传动场景，比如大功率减速机、重型输送设备的主传动链，因为冠状齿轮的齿形结构决定了其承载能力低于同模数的螺旋锥齿轮，更适合传递扭矩在10N·m以内的中低速工况，比如小型食品包装机的拨料机构转向传动、桌面型分拣设备的动力换向、教学用机械原理演示台的传动模组，或是个人DIY项目里的定制传动结构。设计过程中齿形参数严格遵循模数制齿轮的啮合规范，齿顶高、齿根高均采用标准值，保证小齿轮与冠状齿轮啮合时无齿顶干涉，运转过程中不会出现卡滞、异响等问题。冠状齿轮的基体部分做了等厚度设计，除轮齿区域外的基体厚度均匀，既保证了零件的结构强度，避免传动过程中齿轮变形导致的啮合失效，也减少了不必要的材料占用，无论是采用注塑加工还是3D打印制作，都能降低材料消耗，控制零件的制作成本。

　　在设备选型适配时，需要注意这套齿轮副的润滑要求，由于是开式传动结构，若应用在有粉尘的工况环境中，需要加装简易的防尘护罩，定期涂抹润滑脂减少齿面磨损；若应用在洁净环境比如教学演示、桌面设备中，可采用自润滑的工程塑料制作，无需额外添加润滑剂，避免油污污染周边环境。另外，两齿轮的安装轴需要保证足够的支撑刚度，避免轴受载变形导致轮齿偏载，出现局部齿面过度磨损的问题。
