18650电池底供机械静噪器精益款结构

　　在电子雾化设备的结构设计领域，底供式机械结构一直是DIY圈层里兼顾实用性与改装空间的核心方向，这款适配18650规格电池的机械静噪器精益结构，正是针对日常使用中常见的结构松动、供液不畅、装配公差冗余等实际问题做的定向优化。从实际应用场景来看，这类结构主要服务于个人DIY改装、小批量定制化电子雾化设备的组装场景，区别于量产化的一体成型结构，这套拆分式组件给使用者留下了充足的改装调整空间，不管是更换不同规格的供液连接件，还是调整电池仓的接触松紧，都能通过拆分零件完成适配，不需要对主体结构做破坏性修改。

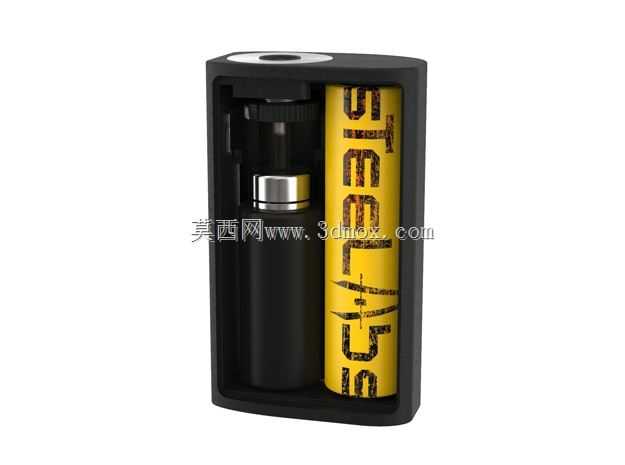

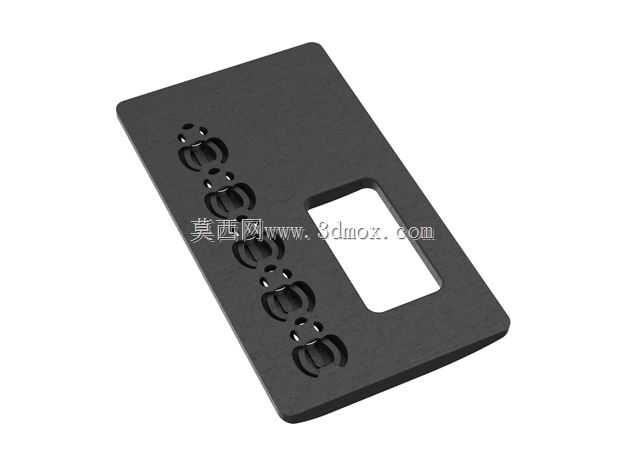

　　从功能特性上看，这套结构采用底部给料的供液逻辑，电池仓独立设置在主体上部的空腔内，和下部的储液、供液区域做了物理分隔，避免日常使用中漏液渗入电池仓引发接触故障。侧面设置的长条形操作按键做了内凹式的限位设计，按键的活动行程控制在1.2mm，既保证按压触发的清晰反馈，又不会因为行程过大导致按键晃动产生异响，这也是“静噪”设计的核心细节——所有活动配合面都预留了0.2mm的公差带，既满足SLS工艺3D打印的成型精度要求，又不会因为配合间隙过大产生零件晃动的杂音。主体正面的矩形开窗是储液区域的观察位，不需要拆解结构就能直接查看剩余储液量，避免使用过程中出现干烧的问题。

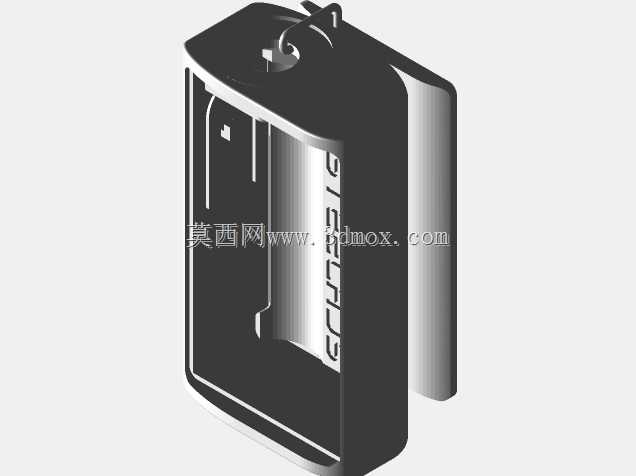

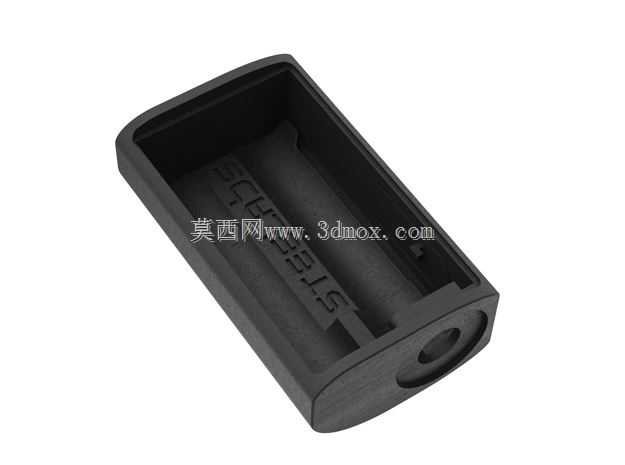

　　设计思路上，这套结构没有追求过度复杂的外观曲面，整体采用带圆角过渡的直壁方体造型，所有壁厚统一控制在1.8mm，既保证结构强度，又能最大化利用内部空间，在长宽高分别为42mm、25mm、78mm的外形尺寸下，刚好可以完整容纳单节18650规格锂电池，同时预留出10ml容量的储液空间。安装边界上，所有连接位都采用标准的510规格接口，和市面上主流的雾化器、连接配件完全通用，不需要额外做转接加工；电池接触位采用嵌入式的铜极安装槽，使用者可以自行焊接不同厚度的接触铜片，适配不同长度的带保护板或者无保护板18650电池，不需要对主体外壳做打磨修改。

　　从装配逻辑来看，整套结构的零件全部采用卡扣加定位槽的配合方式，不需要额外使用螺丝或者胶水固定，所有零件的拆分方向都和主体的拔模方向保持一致，不管是采用3D打印制作手板，还是后续开模做小批量注塑生产，都能简化模具结构，降低生产加工的难度。供液通道的内壁做了0.3mm的圆角过渡，避免供液过程中出现气泡滞留导致的供液断续问题，按键位置的复位弹簧安装槽做了同轴度限位，保证弹簧按压过程中不会出现偏斜卡滞。在实际组装测试中，这套结构的所有零件配合间隙都控制在合理范围，组装完成后整体晃动没有多余异响，电池安装后接触电阻稳定，连续触发时不会因为接触不良出现电压波动，储液区域的密封配合面做了一圈0.5mm的密封槽，可以适配常规的硅胶密封圈，达到日常使用的防漏要求。对于结构设计从业者来说，这套结构的公差匹配思路、空间利用率设计、活动件的限位逻辑，都可以作为小型手持电子设备结构设计的参考案例，尤其是在兼顾3D打印成型工艺和实际使用功能的平衡上，做了很多贴合实际加工场景的细节处理，没有出现为了外观牺牲装配便利性、为了功能过度压缩结构强度的设计问题。
