双室梅森罐重力管路支撑结构设计

　　在流体输送、小型实验装置搭建以及民用流体存储配套管路系统中，管路支撑结构的稳定性直接决定整套系统的运行可靠性，尤其是针对带存储罐体的重力流管路，支撑件不仅要承担管路与介质的静载荷，还要抵消管路拆装、介质冲击带来的交变应力，避免管路接口错位、密封失效等问题。这款双室梅森罐配套的重力管支架，就是针对双腔存储罐体的重力流出管路场景设计的支撑构件，区别于常规单管路支撑，它需要同时适配双罐体的管路排布逻辑，兼顾两个独立腔室的管路定位精度，避免两根管路在安装、使用过程中出现位置干涉。

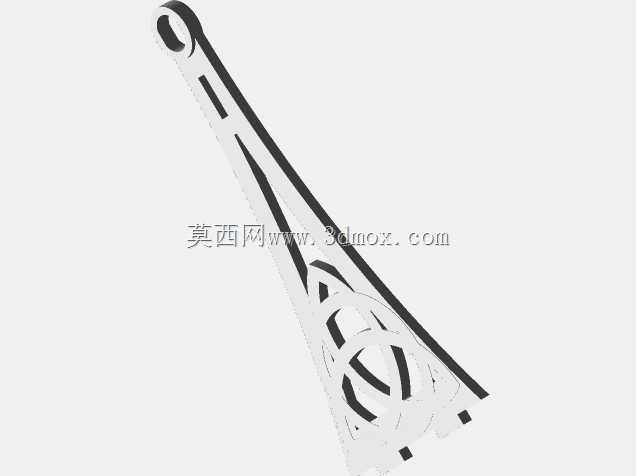

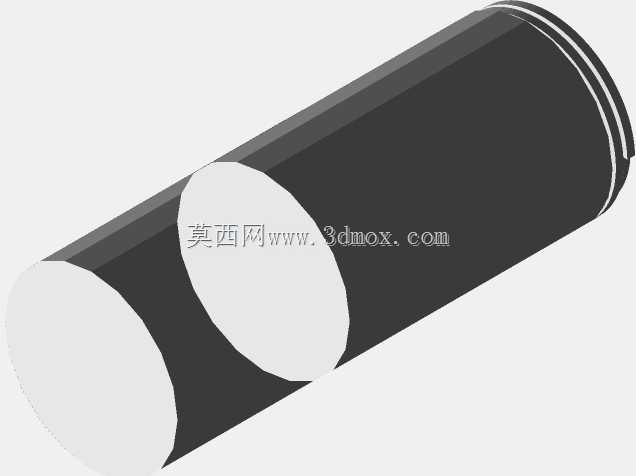

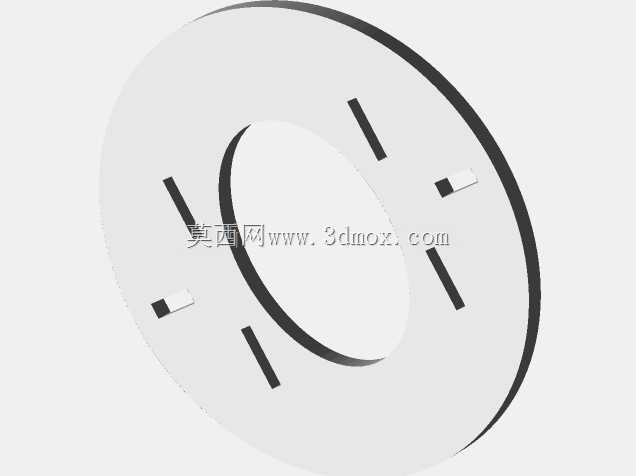

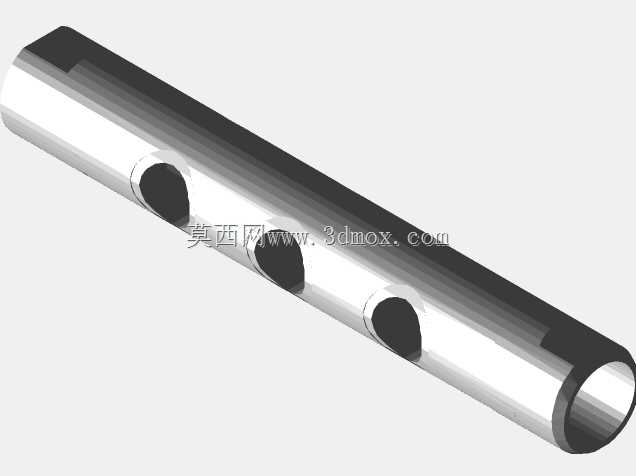

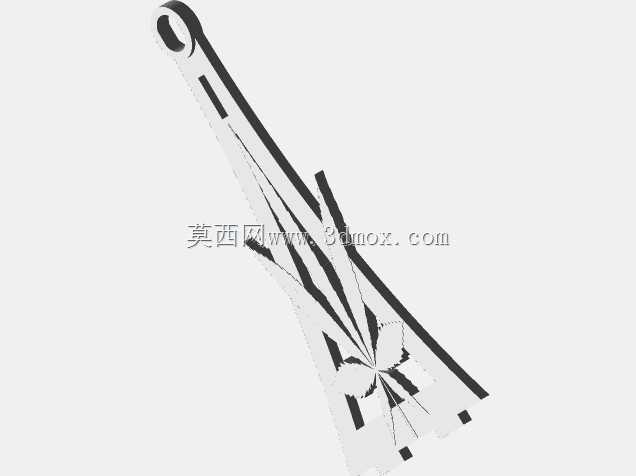

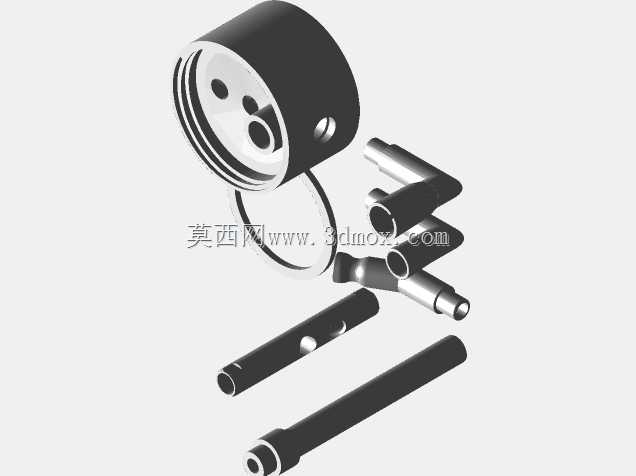

　　从结构设计逻辑来看，这款支架没有采用一体化厚重铸造成型方案，而是做了分体式装配结构，主体支撑筒段预留了对应双管路的穿装孔位，孔位的同轴度公差控制在0.1mm以内，保证管路穿装后不会出现别劲现象，长期使用也不会因为应力集中导致管路焊缝或者接口开裂。支撑筒的端面做了阶梯式密封槽结构，可以直接适配配套的密封胶圈，和梅森罐的罐口端面实现贴合密封，不需要额外加装转接法兰，减少了密封泄漏点。考虑到重力流管路的介质流动特性，支架上的管路固定位做了1.5度的倾斜角度预留，刚好匹配重力流需要的自然坡度，不需要安装时额外调整支撑高度找坡，降低现场安装的调试难度。

　　在安装边界方面，这款支架的主体筒段外径为78mm，总装配高度控制在120mm以内，横向伸出的管路固定端距离主体筒中心的最大距离为42mm，安装时只需要在罐体安装面预留直径80mm的安装空间，周边30mm范围内无其他结构干涉即可完成装配。支架上预留了两个M4的紧定螺钉孔，当管路穿装到位后，可以通过紧定螺钉实现管路的轴向定位，防止管路因为介质流动的轴向窜动脱出，同时紧定螺钉的端部做了尼龙垫块设计，锁紧时不会刮伤管路外壁，也不会因为金属硬接触导致管路外壁产生压痕损伤，影响后续的拆装复用。

　　针对双室罐体的独立管路需求，支架上的两个管路通道做了独立的密封分隔，两个腔室的管路之间不会出现介质串流的问题，即使其中一路管路出现密封失效，也不会影响另一路的正常使用。支架的分体式结构设计，让各个零件都可以采用常规的棒料、管料加工完成，不需要开模铸造，小批量制作时成本更低，加工周期更短，而且单个零件损坏后可以单独更换，不需要整体报废支架，降低后期维护成本。零件的壁厚设计上，主体支撑件的壁厚设置为3mm，管路固定件的壁厚设置为2mm，经过载荷校核，在满管介质的工况下，支撑结构的最大变形量不超过0.05mm，完全满足重力流管路的支撑刚度要求，同时不会因为壁厚过大造成整体重量冗余，整套支架的总重量控制在180g以内，不会给罐体安装面带来额外的重载负担。

　　在实际应用场景中，这款支架不仅可以用于梅森罐配套的重力流管路支撑，还可以适配同口径的小型存储罐、实验反应装置的管路固定，只需要更换对应尺寸的密封胶圈，就可以适配外径12mm、15mm两种常用规格的流体管路。支架的所有棱角位置都做了R1的圆角处理，安装操作时不会划伤操作人员，也不会在安装过程中刮破配套的橡胶密封件。管路穿装孔的内壁做了Ra1.6的表面粗糙度处理，管路穿装时阻力小，密封胶圈穿装过程中不会被内壁毛刺刮损，保证密封可靠性。考虑到长期使用的维护需求，支架的所有装配面都没有做复杂的异形结构，拆装时只需要松开紧定螺钉就可以完成管路和支架的分离，清理管路内部残留介质时操作十分方便，不会出现清洁死角残留介质导致的堵塞、腐蚀问题。
