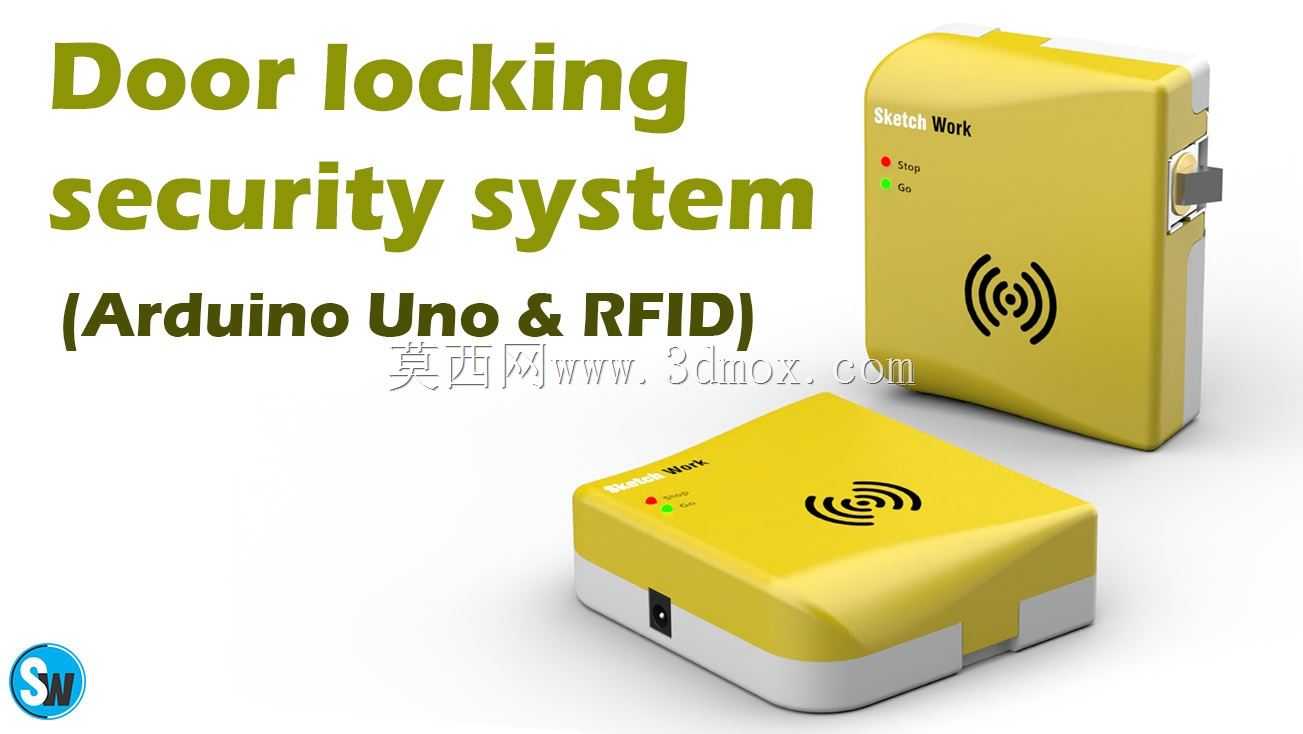

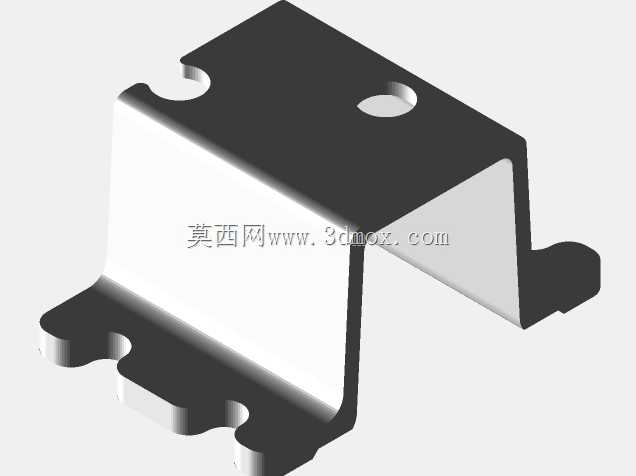

基于Arduino与RFID的门锁安全系统外壳设计

　　这套外壳结构面向民用及小型商用场景的门禁管控需求设计，适配以Arduino Uno为主控、搭配RC522 RFID识别模块的门锁安全系统，可直接覆盖现有室内木门、玻璃隔断门的电控锁改造场景，也可作为小型办公区独立门禁的终端识别单元外壳使用，无需额外定制安装面板即可适配常规86型底盒的安装孔位，替换原有传统门禁面板的施工成本极低。

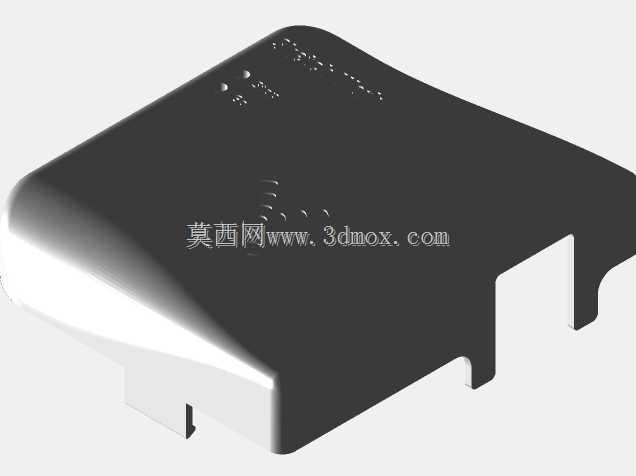

　　从实际使用场景出发，外壳分为上下两个贴合式扣合壳体，上壳预留RFID识别区域的信号透传窗口，对应内部RC522模块的天线布设位置，壳体该区域壁厚控制在1.2mm，选用ABS材质注塑或3D打印成型时，不会对13.56MHz的RFID射频信号产生屏蔽，识别距离可稳定维持在3-5cm区间，满足日常刷卡开锁的操作距离需求。上壳表面同时预留两个LED状态指示灯的透光孔位，分别对应系统供电状态与刷卡验证结果，指示灯孔位做内凹沉台设计，可直接嵌入3mm直径的直插式LED灯珠，无需额外导光件即可实现清晰的状态指示，避免强光环境下指示灯辨识度不足的问题。

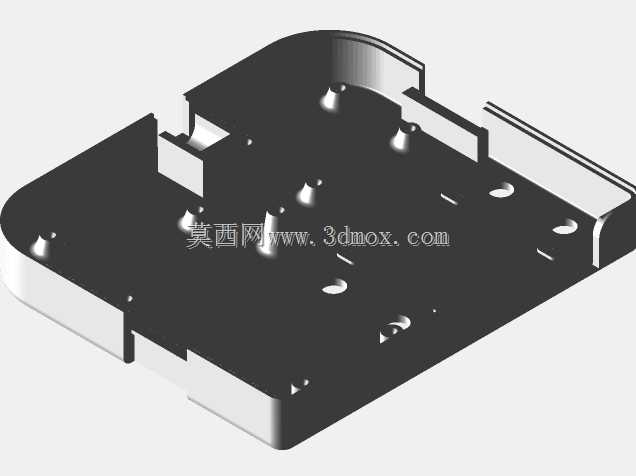

　　壳体内部的安装柱位完全匹配内部元器件的布设位置，主控板Arduino Uno通过四个自攻螺丝柱固定在下壳的中心区域，降压转换模块、5V单通道继电器模块分别布置在主控板两侧，通过壳体内部的限位筋实现预固定，组装时可先通过热熔胶对12V连接器、接线端子等受力部件做预固定，再扣合上壳完成整体装配，所有内部元器件的固定位均预留了接线走线路径，避免线束挤压导致的接触不良问题。上下壳的连接采用四周卡扣式结构，卡扣的扣合量设计为0.8mm，拆卸时可通过侧边的撬口轻松分离，无需在壳体表面设置外露的螺丝孔，既保证了外壳整体的外观完整性，也避免了非专业人员随意拆卸内部电路的风险，同时整个壳体结构设计时完全规避了3D打印的支撑需求，所有外露面均为自支撑角度，无论是FDM还是光固化3D打印都可直接成型，后期打磨处理的工作量极小。

　　安装边界方面，外壳整体外形尺寸控制在85mm85mm28mm，下壳背部预留两个挂装孔位，孔距适配常规墙面安装的膨胀螺丝间距，同时背部预留了12V电源进线、电磁锁控制线的出线槽，线槽位置做了圆角处理，避免穿线时划伤线材绝缘层。电磁锁驱动部分的继电器输出端对应的壳体侧边预留了锁具连接线的出口，可直接引出线材连接外置的电磁锁体，无需在安装现场额外开孔。壳体的边角均做了R3的圆角过渡，既避免安装使用过程中的锐边划伤，也提升了整体外观的柔和度，适配多数办公、居家场景的装修风格。

　　结构设计过程中充分考虑了不同加工方式的公差适配，无论是3D打印的小批量定制，还是开模注塑的批量生产，卡扣、安装柱的尺寸公差都预留了0.2mm的调整余量，可根据实际加工精度做小幅修正即可完成顺畅装配。上下壳贴合面做了0.3mm的止口设计，扣合后可实现基础的防尘效果，满足室内使用环境的防护需求，无需额外添加密封胶条即可阻挡日常灰尘进入壳体内部，延长内部电路的使用寿命。RFID识别区域的壳体表面做了内凹的标识区域，可直接粘贴刷卡提示标识，无需额外做表面处理。
